详细记录丨Realtek RTL8188FU WiFi 驱动移植

1 参考资料

1、芯片数据手册:TL8188FCA.pdf

2、驱动移植手册:Quick_Start_Guide_for_Driver_Compilation_and_Installation.pdf

3、【正点原子】I.MX6U嵌入式Linux驱动开发指南V1.3.pdf

4、Linux 添加 WiFi 驱动:https://blog.csdn.net/sbddbfm/article/details/101222266

5、还有一些其他前辈的教程,十分感谢!

2 环境介绍

1、使用的新唐的 NUC980 系列 MCU ;

2、Linux 内核版本:4.4.179 ;

3、交叉编译链版本

arm-none-linux-gnueabi-gcc

gcc version 4.8.3 20140320 (prerelease) (Sourcery CodeBench Lite 2014.05-29)

4、供应商提供的 WiFi 模块驱动源码;

3 驱动移植

1、将 RTL8188FU 驱动添加到 Linux 内核中;

  • drivers/net/wireless 路径新建文件夹 realtek_new

  • 将驱动源码 RTL8188FU_Linux_v5.7.4_33085.20190626\driver\rtl8188FU_linux_v5.7.4_33085.20190419 解压后,放到 realtek_new 文件夹中;

  • 修改文件夹名字为 rtl8188fu

2、修改 drivers/net/wireless/Kconfig

  • 打开 drivers/net/wireless/Kconfig ,在文件最后一行添加
source "drivers/net/wireless/realtek_new/Kconfig"

3、修改 drivers/net/wireless/Makefile

  • 打开 drivers/net/wireless/Makefile ,在文件最后一行添加
obj-y += realtek_new/

4、新增文件 drivers/net/wireless/realtek_new/Makefile

  • 新增文件 Makefile ,添加以下内容,保存
obj-$(CONFIG_RTL8188FU) += rtl8188fu/

5、新增文件 drivers/net/wireless/realtek_new/Kconfig

  • 新增文件 Kconfig ,添加以下内容,保存
menuconfig REALTEK_WIFI
    tristate "Realtek wifi"

if REALTEK_WIFI

choice
    prompt "select wifi type"
    default RTL8189FU

config RTL8188FU
    depends on REALTEK_WIFI
    tristate "Realtek 8188FU USB WiFi"
endchoice
endif

6、关闭 Debug 功能

  • 打开文件 drivers/net/wireless/realtek_new/rtl8188fu/Makefile ;
  • 第 88 行,将宏定义 CONFIG_RTW_DEBUG=y 改为 CONFIG_RTW_DEBUG=n ;
  • 否则会打印很多调试信息,影响正常使用;
  • 修改之后如下图所示:
  87 ########################## Debug ###########################
  88 CONFIG_RTW_DEBUG = n
  89 # default log level is _DRV_INFO_ = 4,
  90 # please refer to "How_to_set_driver_debug_log_level.doc" to set the available level.
  91 CONFIG_RTW_LOG_LEVEL = 4
  92 ######################## Wake On Lan ##########################

4 内核配置

1、配置 USB 支持设备

Device Drivers  --->
    [*] USB support  --->
        <*>   Support for Host-side USB
        <*>     EHCI HCD (USB 2.0) support
        <*>     OHCI HCD (USB 1.1) support
        <*>   ChipIdea Highspeed Dual Role Controller
        [*]     ChipIdea host controller
        [*]     ChipIdea driver debug

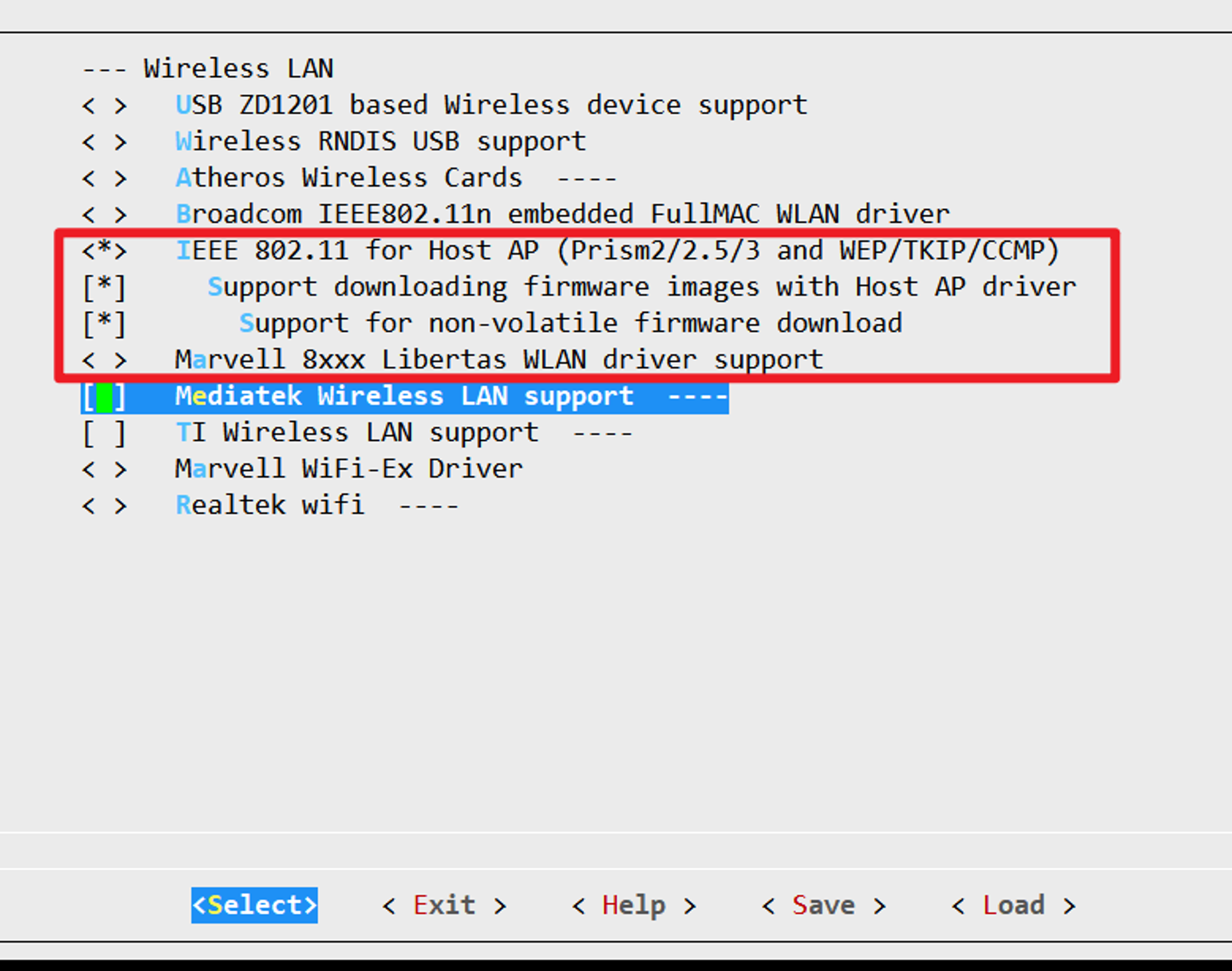

2、配置支持 WiFi 设备

Device Drivers  --->
    [*] Network device support  --->
        [*]   Wireless LAN  --->
            <*>   IEEE 802.11 for Host AP (Prism2/2.5/3 and WEP/TKIP/CCMP)
            [*]     Support downloading firmware images with Host AP driver
            [*]       Support for non-volatile firmware download

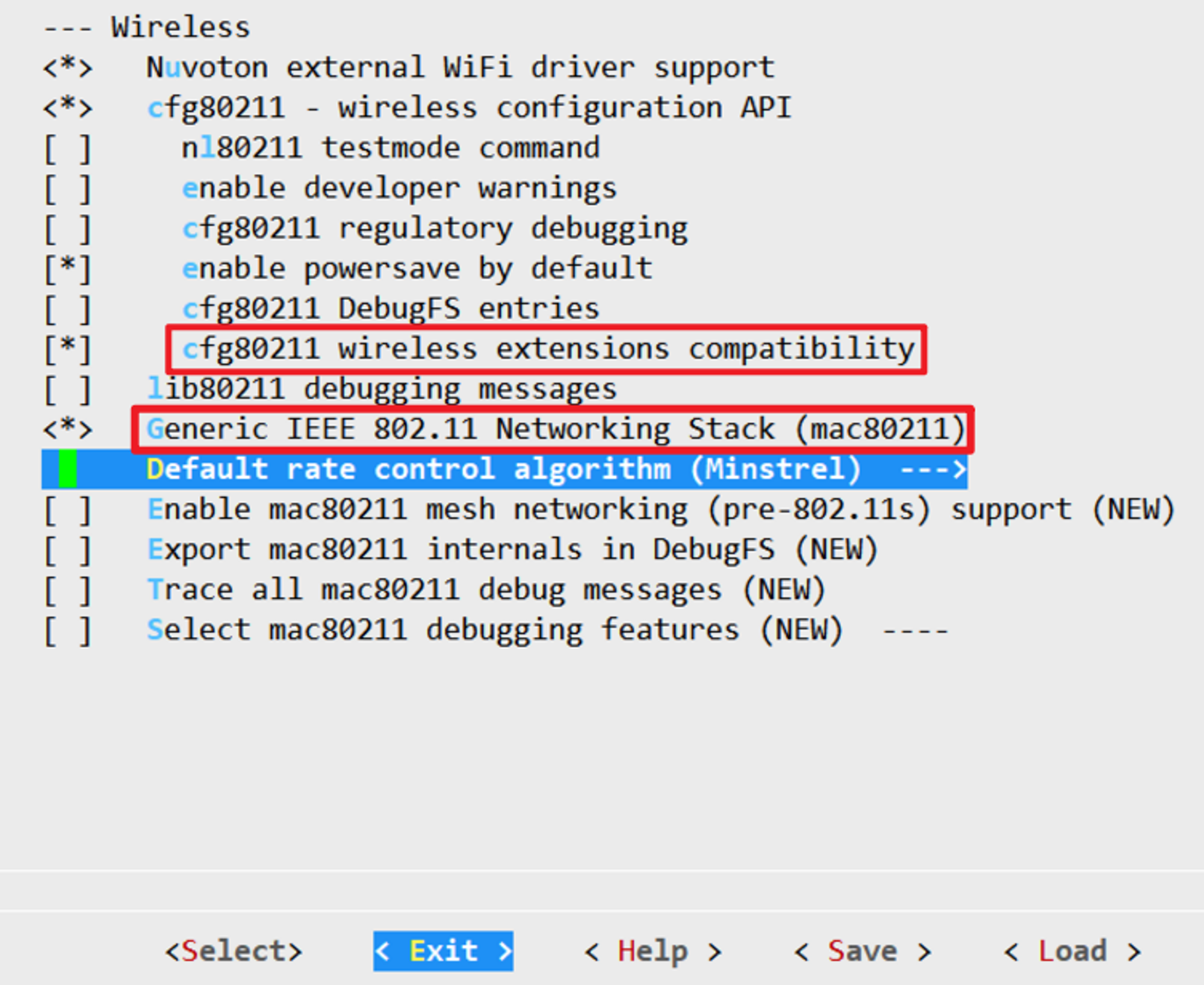

3、配置支持 IEEE 802.11

[*] Networking support  --->
    -*-   Wireless  --->
        [*]     cfg80211 wireless extensions compatibility
        <*>   Generic IEEE 802.11 Networking Stack (mac80211)

4、配置 RTL8188FU 驱动

  • 由于 RTL8188FU 无需加载额外的固件文件,故无需将驱动配置成模块;
  • 直接将驱动编译进内核,这样开机就会自动初始化 RTL8188FU ,不需要启动后再手工加载驱动模块;
Device Drivers  --->
    [*] Network device support  --->
        [*]   Wireless LAN  --->
            <*>   Realtek wifi  --->
                --- Realtek wifi
                <*>   select wifi type (Realtek 8188FU USB WiFi)  --->

5、在内核源码文件夹根路径,运行命令:

make uImage -j16

6、编译完成;

5 简单测试

1、将 WiFi 模块接入控制板;

2、使用新编译的内核,重新启动程序;

3、使用命令 ifconfig -a 测试;

4、如果可以看到 wlan0 网卡,则代表驱动可以正常工作;否则,请检查之前配置步骤是否有误;

5、我的测试结果如下:

[root]#ifconfig -a
dummy0    Link encap:Ethernet  HWaddr 12:DE:F0:8F:D4:1B
          BROADCAST NOARP  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

eth0      Link encap:Ethernet  HWaddr 40:00:02:B3:D2:34
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:336 errors:0 dropped:138 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:95476 (93.2 KiB)  TX bytes:0 (0.0 B)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

wlan0     Link encap:Ethernet  HWaddr 68:B9:D3:B2:90:C8
          BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

好了,本期内容就是这样,祝您一切顺利,我们下期再见!
