redis缓存淘汰机制

相关配置

为了适配用作缓存的场景,redis 支持缓存淘汰(eviction)并提供相应的了配置项:

maxmemory

设置内存使用上限,该值不能设置为小于 1M 的容量。

选项的默认值为 0,此时系统会自行计算一个内存上限。

maxmemory-policy

熟悉 redis 的朋友都知道,每个数据库维护了两个字典:

  • db.dict:数据库中所有键值对,也被称作数据库的 keyspace

  • db.expires:带有生命周期的 key 及其对应的 TTL(存留时间),因此也被称作 expire set。

当达到内存使用上限maxmemory时,可指定的清理缓存所使用的策略有:

  • noeviction 当达到最大内存时直接返回错误,不覆盖或逐出任何数据
  • allkeys-lfu 淘汰整个 keyspace 中最不常用的 (LFU) 键 (4.0 或更高版本)
  • allkeys-lru 淘汰整个 keyspace 最近最少使用的 (LRU) 键
  • allkeys-random 淘汰整个 keyspace 中的随机键
  • volatile-ttl 淘汰 expire set 中 TTL 最短的键
  • volatile-lfu 淘汰 expire set 中最不常用的键 (4.0 或更高版本)
  • volatile-lru 淘汰 expire set 中最近最少使用的 (LRU) 键
  • volatile-random 淘汰 expire set 中的随机键

当 expire set 为空时,volatile- 与 noeviction 行为一致*。

maxmemory-samples

为了保证性能,redis 中使用的 LRU 与 LFU 算法是一类近似实现。

简单来说就是:算法选择被淘汰记录时,不会遍历所有记录,而是以 随机采样 的方式选取部分记录进行淘汰。

maxmemory-samples 选项控制该过程的采样数量,增大该值会增加 CPU 开销,但算法效果能更逼近实际的 LRU 与 LFU 。

lazyfree-lazy-eviction

清理缓存就是为了释放内存,但这一过程会阻塞主线程,影响其他命令的执行。

当删除某个巨型记录(比如:包含数百条记录的 list)时,会引起性能问题,甚至导致系统假死。

延迟释放 机制会将巨型记录的内存释放,交由其他线程异步处理,从而提高系统的性能。

开启该选项后,可能出现使用内存超过 maxmemory 上限的情况。

缓存淘汰机制

一个完整的缓存淘汰机制需要解决两个问题:

确定淘汰哪些记录 —— 淘汰策略

删除被淘汰的记录 —— 删除策略

淘汰策略

缓存能使用的内存是有限的,当空间不足时,应该优先淘汰那些将来不再被访问的数据,保留那些将来还会频繁访问的数据。因此淘汰算法会围绕 时间局部性 原理进行设计,即:如果一个数据正在被访问,那么在近期很可能会被再次访问。

为了适应缓存读多写少的特点,实际应用中会使用哈希表来实现缓存。当需要实现某种特定的缓存淘汰策略时,需要引入额外的簿记 book keeping 结构。

下面回顾 3 种最常见的缓存淘汰策略。

FIFO (先进先出)

越早进入缓存的数据,其不再被访问的可能性越大。

因此在淘汰缓存时,应选择在内存中停留时间最长的缓存记录。

使用队列即可实现该策略:

优点:实现简单,适合线性访问的场景

缺点:无法适应特定的访问热点,缓存的命中率差

簿记开销:时间 O(1),空间 O(N)

LRU (最近最少使用)

一个缓存被访问后,近期再被访问的可能性很大。

可以记录每个缓存记录的最近访问时间,最近未被访问时间最长的数据会被首先淘汰。

使用链表即可实现该策略:

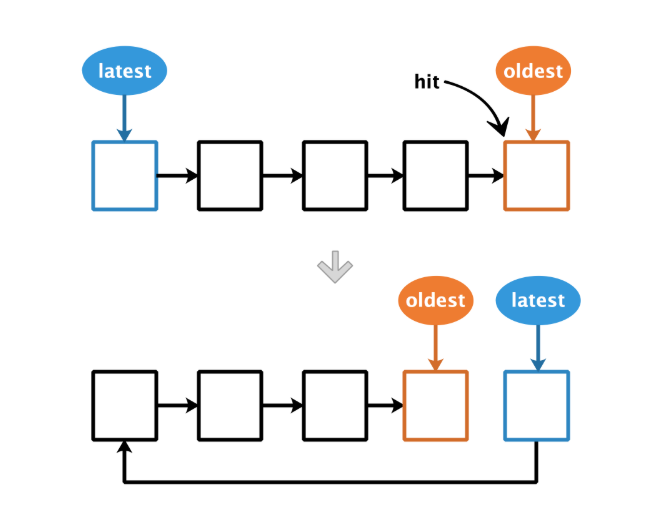

当更新 LRU 信息时,只需调整指针:

优点:实现简单,能适应访问热点

缺点:对偶发的访问敏感,影响命中率

簿记开销:时间 O(1),空间 O(N)

LRU 改进

原始的 LRU 算法缓存的是最近访问了 1 次的数据,因此不能很好地区分频繁和不频繁缓存引用。

这意味着,部分冷门的低频数据也可能进入到缓存,并将原本的热点记录挤出缓存。

为了减少偶发访问对缓存的影响,后续提出的 LRU-K 算法作出了如下改进:

在 LRU 簿记的基础上增加一个历史队列 History Queue

当记录访问次数小于 K 时,会记录在历史队列中(当历史队列满时,可以使用 FIFO 或 LRU 策略进行淘汰)当记录访问次数大于等于 K 时,会被从历史队列中移出,并记录到 LRU 缓存中,K 值越大,缓存命中率越高,但适应性差,需要经过大量访问才能将过期的热点记录淘汰掉。

综合各种因素后,实践中常用的是 LRU-2 算法:

优点:减少偶发访问对缓存命中率的影响

缺点:需要额外的簿记开销

簿记开销:时间 O(1),空间 O(N+M)

LFU (最不经常使用)

一个缓存近期内访问频率越高,其再被访问的可能性越大。

可以记录每个缓存记录的最近一段时间的访问频率,访问频率低的数据会被首先淘汰。

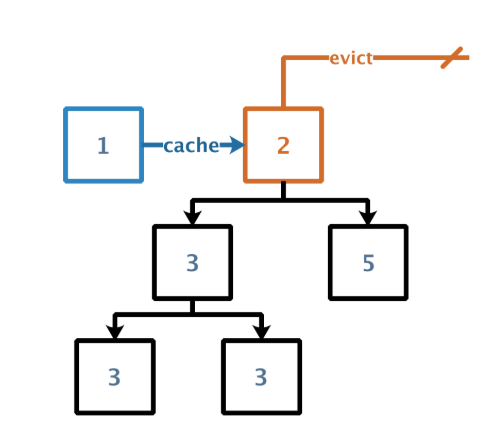

实现 LFU 的一个简单方式,是在缓存记录设置一个记录访问次数的计数器,然后将其放入一个小顶堆:

为了保证数据的时效性,还要以一定的时间间隔对计数器进行衰减,保证过期的热点数据能够被及时淘汰:

删除策略

常见删除策略可以分为以下几种:

  • 实时删除:

    每次增加新的记录时,立即查找可淘汰的记录,如果存在则将该记录从缓存中删除

    • 优点:实时性好,最节省内存空间
    • 缺点:查找淘汰记录会影响写入的效率,需要额外的簿记结构提高查找效率(比如 LRU 中的链表)
  • 惰性删除:

    在缓存中设置两个计数器,一个统计访问缓存的次数,一个统计可淘汰记录的数量   每经过 N 次访问后或当前可淘汰记录数量大于 M,则触发一次批量删除(M 与 N 可调节)

    • 优点:对正常缓存操作影响小,批量删除减少维护开销
    • 缺点:实时性较差,偶发的删除操作会导致访问耗时波动
  • 异步删除:

    设置一个独立的定时器线程,每隔固定的时间触发一次批量删除

    • 优点:对正常缓存操作影响透明,无额外性能开销

    • 缺点:需要增加维护线程,并且需要提前规划缓存的负载,以此决定如何在多个缓存实例上调度

redis 实现

redis 中实现了 LRU 与 LFU 两种淘汰策略

为了节省空间,redis 没有使用前面描述的簿记结构实现 LRU 或 LFU,而是在 robj 中使用一个 24bits 的空间记录访问信息:

#define LRU_BITS 24

typedef struct redisObject {
    ...
    unsigned lru:LRU_BITS;  /* LRU 时间 (相对与全局 lru_clock 的时间) 或
                             * LFU 数据 (8bits 记录访问频率,16 bits 记录访问时间). */
} robj;

每当记录被命中时,redis 都会更新 robj.lru 作为后面淘汰算法运行的依据:

robj *lookupKey(redisDb *db, robj *key, int flags) {
    // ...

    // 根据 maxmemory_policy 选择不同的更新策略
    if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {
        updateLFU(val);
    } else {
        val->lru = LRU_CLOCK();
    }
}

LFU 与 LRU 的更新关键在于 updateLFU 函数与 LRU_CLOCK 宏,下面分别进行分析。

更新 LRU 时间

当时使用 LRU 算法时,robj.lru 记录的是最近一次访问的时间戳,可以据此找出长时间未被访问的记录。

为了减少系统调用,redis 设置了一个全局的时钟 server.lruclock 并交由后台任务进行更新:

#define LRU_CLOCK_MAX ((1<<LRU_BITS)-1) /* Max value of obj->lru / #define LRU_CLOCK_RESOLUTION 1000 / 以毫秒为单位的时钟精度 */

/**

  • server.lruclock 的更新频率为 1000/server.hz
  • 如果该频率高于 LRU 时钟精度,则直接用 server.lruclock
  • 避免调用 getLRUClock() 产生额外的开销 */ #define LRU_CLOCK() ((1000/server.hz <= LRU_CLOCK_RESOLUTION) ? server.lruclock : getLRUClock())

unsigned int getLRUClock(void) { return (mstime()/LRU_CLOCK_RESOLUTION) & LRU_CLOCK_MAX; } 计算 LRU 时间方法如下:

unsigned long long estimateObjectIdleTime(robj *o) { unsigned long long lruclock = LRU_CLOCK(); if (lruclock >= o->lru) { return (lruclock - o->lru) * LRU_CLOCK_RESOLUTION; } else { // 处理 LRU 时间溢出的情况 return (lruclock + (LRU_CLOCK_MAX - o->lru)) * LRU_CLOCK_RESOLUTION; } } 当LRU_CLOCK_RESOLUTION为 1000ms 时,robj.lru最长可记录的 LRU 时长为 194 天0xFFFFFF / 3600 / 24。

更新 LFU 计数 当时使用 LFU 算法时,robj.lru 被分为两部分:16bits 记录最近一次访问时间,8bits 用作计数器

void updateLFU(robj *val) unsigned long counter = LFUDecrAndReturn(val); // 衰减计数 counter = LFULogIncr(counter); // 增加计数 val->lru = (LFUGetTimeInMinutes()<<8) counter; // 更新时间 更新访问时间 前 16bits 用于保存最近一次被访问的时间:

/**

  • 获取 UNIX 分钟时间戳,且只保留最低 16bits
  • 用于表示最近一次衰减时间 LDT (last decrement time) */ unsigned long LFUGetTimeInMinutes(void) { return (server.unixtime/60) & 65535; } 增加访问计数 后 8bits 是一个对数计数器 logarithmic counter,里面保存的是访问次数的对数:

#define LFU_INIT_VAL 5

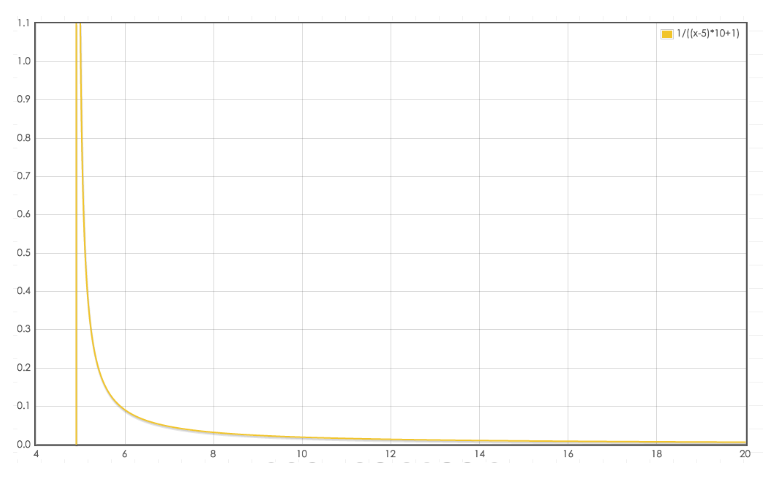

// 对数递增计数器,最大值为 255 uint8_t LFULogIncr(uint8_t counter) { if (counter == 255) return 255; double r = (double)rand()/RAND_MAX; double baseval = counter - LFU_INIT_VAL; if (baseval < 0) baseval = 0; double p = 1.0/(baseval*server.lfu_log_factor+1); if (r < p) counter++; return counter; } 当 server.lfu_log_factor = 10 时,p = 1/((counter-LFU_INIT_VAL)*server.lfu_log_factor+1) 的增长函数如图所示:

使用函数 rand() 生成的介于 0 与 1 之间随机浮点数 r 符合均匀分布,随着 counter 的增大,其自增成功的概率迅速降低。

下列表格展示了 counter 在不同 lfu_log_factor 情况下,达到饱和(255)所需的访问次数:

+--------+------------+------------+------------+------------+------------+ | factor | 100 hits | 1000 hits | 100K hits | 1M hits | 10M hits | +--------+------------+------------+------------+------------+------------+ | 0 | 104 | 255 | 255 | 255 | 255 | +--------+------------+------------+------------+------------+------------+ | 1 | 18 | 49 | 255 | 255 | 255 | +--------+------------+------------+------------+------------+------------+ | 10 | 10 | 18 | 142 | 255 | 255 | +--------+------------+------------+------------+------------+------------+ | 100 | 8 | 11 | 49 | 143 | 255 | +--------+------------+------------+------------+------------+------------+ 衰减访问计数 同样的,为了保证过期的热点数据能够被及时淘汰,redis 使用如下衰减函数:

// 计算距离上一次衰减的时间 ,单位为分钟 unsigned long LFUTimeElapsed(unsigned long ldt) { unsigned long now = LFUGetTimeInMinutes(); if (now >= ldt) return now-ldt; return 65535-ldt+now; }

/**

  • 衰减函数,返回根据 LDT 时间戳衰减后的 LFU 计数
  • 不更新计数器 / unsigned long LFUDecrAndReturn(robj o) { unsigned long ldt = o->lru >> 8; unsigned long counter = o->lru & 255; /
    • 衰减因子 server.lfu_decay_time 用于控制计数器的衰减速度
    • 每过 server.lfu_decay_time 分钟访问计数减 1
    • 默认值为 1 */ unsigned long num_periods = server.lfu_decay_time ? LFUTimeElapsed(ldt) / server.lfu_decay_time : 0; if (num_periods) counter = (num_periods > counter) ? 0 : counter - num_periods; return counter; } 16bits 最多能保存的分钟数,换算成天数约为 45 天,因此 LDT 时间戳每隔 45 天就会重置一次。

执行删除 每当客户端执行命令产生新数据时,redis 会检查内存使用是否超过 maxmemory,如果超过则尝试根据 maxmemory_policy 淘汰数据:

// redis 处理命令的主方法,在真正执行命令前,会有各种检查,包括对OOM情况下的处理: int processCommand(client *c) {

// ...

// 设置了 maxmemory 时,如果有必要,尝试释放内存(evict)
if (server.maxmemory && !server.lua_timedout) {
    int out_of_memory = (performEvictions() == EVICT_FAIL);

    // ...

    // 如果释放内存失败,并且当前将要执行的命令不允许OOM(一般是写入类命令)
    if (out_of_memory && reject_cmd_on_oom) {
        rejectCommand(c, shared.oomerr); // 向客户端返回OOM
        return C_OK;
    }
}

} 实际执行删除的是 performEvictions 函数:

int performEvictions(void) { // 循环,尝试释放足够大的内存 while (mem_freed < (long long)mem_tofree) {

    // ...

    if (server.maxmemory_policy & (MAXMEMORY_FLAG_LRU|MAXMEMORY_FLAG_LFU) ||
        server.maxmemory_policy == MAXMEMORY_VOLATILE_TTL)
    {

        /**
        * redis 使用的是近似 LRU / LFU 算法
        * 在淘汰对象时不会遍历所有记录,而是对记录进行采样
        * EvictionPoolLRU 被用于临时存储应该被优先淘汰的样本数据
        */
        struct evictionPoolEntry *pool = EvictionPoolLRU;

        // 根据配置的 maxmemory-policy,拿到一个可以释放掉的bestkey
        while(bestkey == NULL) {
            unsigned long total_keys = 0, keys;

            // 遍历所有的 db 实例
            for (i = 0; i < server.dbnum; i++) {
                db = server.db+i;
                dict = (server.maxmemory_policy & MAXMEMORY_FLAG_ALLKEYS) ?
                        db->dict : db->expires;
                // 根据 policy 选择采样的集合(keyspace 或 expire set)
                if ((keys = dictSize(dict)) != 0) {
                    // 采样并填充 pool
                    evictionPoolPopulate(i, dict, db->dict, pool);
                    total_keys += keys;
                }
            }

            // 遍历 pool 中的记录,释放内存
            for (k = EVPOOL_SIZE-1; k >= 0; k--) {
                if (pool[k].key == NULL) continue;
                bestdbid = pool[k].dbid;

                if (server.maxmemory_policy & MAXMEMORY_FLAG_ALLKEYS) {
                    de = dictFind(server.db[pool[k].dbid].dict, pool[k].key);
                } else {
                    de = dictFind(server.db[pool[k].dbid].expires, pool[k].key);
                }

                // 将记录从 pool 中剔除
                if (pool[k].key != pool[k].cached)
                    sdsfree(pool[k].key);
                pool[k].key = NULL;
                pool[k].idle = 0;

                if (de) {
                    // 提取该记录的 key
                    bestkey = dictGetKey(de);
                    break;
                } else {
                    /* Ghost... Iterate again. */
                }
            }
        }
    }

    // 最终选中了一个 bestkey
    if (bestkey) {

        // 如果配置了 lazyfree-lazy-eviction,尝试异步删除
        if (server.lazyfree_lazy_eviction)
            dbAsyncDelete(db,keyobj);
        else
            dbSyncDelete(db,keyobj);

        // ...

    } else {
        goto cant_free; /* nothing to free... */
    }
}

} 负责采样的 evictionPoolPopulate 函数:

#define EVPOOL_SIZE 16 #define EVPOOL_CACHED_SDS_SIZE 255 struct evictionPoolEntry { unsigned long long idle; /* LRU 空闲时间 / LFU 频率倒数(优先淘汰该值较大的记录) / sds key; / 参与淘汰筛选的键 / sds cached; / 键名缓存 / int dbid; / 数据库ID */ };

// evictionPool 数组用于辅助 eviction 操作 static struct evictionPoolEntry *evictionPoolEntry;

/**

  • 在给定的 sampledict 集合中进行采样

  • 并将其中应该被淘汰的记录记录至 evictionPool */ void evictionPoolPopulate(int dbid, dict *sampledict, dict *keydict, struct evictionPoolEntry *pool) { int j, k, count; dictEntry *samples[server.maxmemory_samples];

    // 从 sampledict 中随机获取 maxmemory_samples 个样本数据 count = dictGetSomeKeys(sampledict,samples,server.maxmemory_samples);

    // 遍历样本数据 for (j = 0; j < count; j++) { // 根据 maxmemory_policy 计算样本空闲时间 idle if (server.maxmemory_policy & MAXMEMORY_FLAG_LRU) { idle = estimateObjectIdleTime(o); } else if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) { idle = 255-LFUDecrAndReturn(o); } else { // ... }

     k = 0; // 根据 idle 定位样本在 evictionPool 中的索引(样本按照 idle 升序)
     while (k < EVPOOL_SIZE && pool[k].key && pool[k].idle < idle) k++;

     if (k == 0 && pool[EVPOOL_SIZE-1].key != NULL) {
         // 样本空闲时间不够长,不参与该轮 eviction
         continue;
     } else if (k < EVPOOL_SIZE && pool[k].key == NULL) {
         // 样本对应的位置为空,可以直接插入至该位置
     } else {
        // 样本对应的位置已被占用,移动其他元素空出该位置
     }

     // ...

     // 将样本数据插入其对应的位置 k
     int klen = sdslen(key);
     if (klen > EVPOOL_CACHED_SDS_SIZE) {
         pool[k].key = sdsdup(key);
     } else {
        // 如果 key 长度不超过 EVPOOL_CACHED_SDS_SIZE,则复用 sds 对象
     }
     pool[k].idle = idle;
     pool[k].dbid = dbid;


    } }
