Prometheus+Grafana性能监控

前言

  • 前几年做性能测试监控部署了telegraf+infludb+grafana,方便查看和存档性能监控数据,随着K8s流行起来,Prometheus方案开始得到各大厂青睐,最近尝试部署Prometheus+Grafana,再配合各种exporter,丰富性能测试监控手段。

Prometheus简介

概念

  • Prometheus是由SoundCloud开发的开源监控报警系统和时序列数据库(TSDB)。Prometheus使用Go语言开发,是Google BorgMon监控系统的开源版本。

  • 2016年由Google发起Linux基金会旗下的原生云基金会(Cloud Native Computing Foundation), 将Prometheus纳入其下第二大开源项目。

  • Prometheus目前在开源社区相当活跃。

  • Prometheus和Heapster(Heapster是K8S的一个子项目,用于获取集群的性能数据。)相比功能更完善、更全面。Prometheus性能也足够支持上万台规模的集群。

官网地址:https://prometheus.io/

特点

  1. 多维度数据模型

  2. 高效灵活的查询语句

  3. 不依赖分布式存储,单个服务器节点是自主的

  4. 通过基于HTTP的pull方式采集时序数据

  5. 可以通过中间网关进行时序列数据推送

  6. 通过服务发现或者静态配置来发现目标服务对象

  7. 支持多种多样的图表和界面展示,比如Grafana等

组件

  1. promethues server:主要获取和存储时间序列数据
  2. exporters:主要作为agent收集数据发送到prometheus server,不同的数据收集由不同的exporters实现,如监控服务器有node-exporters,redis有redis-exporter。
  1. pushgateway:允许短暂和批处理的jobs推送它们的数据到prometheus;由于这类工作的存在时间不长,需要他们主动将数据推送到pushgateway,然后由pushgateway将数据发送给prometheus。
  2. alertmanager:实现prometheus的告警功能。

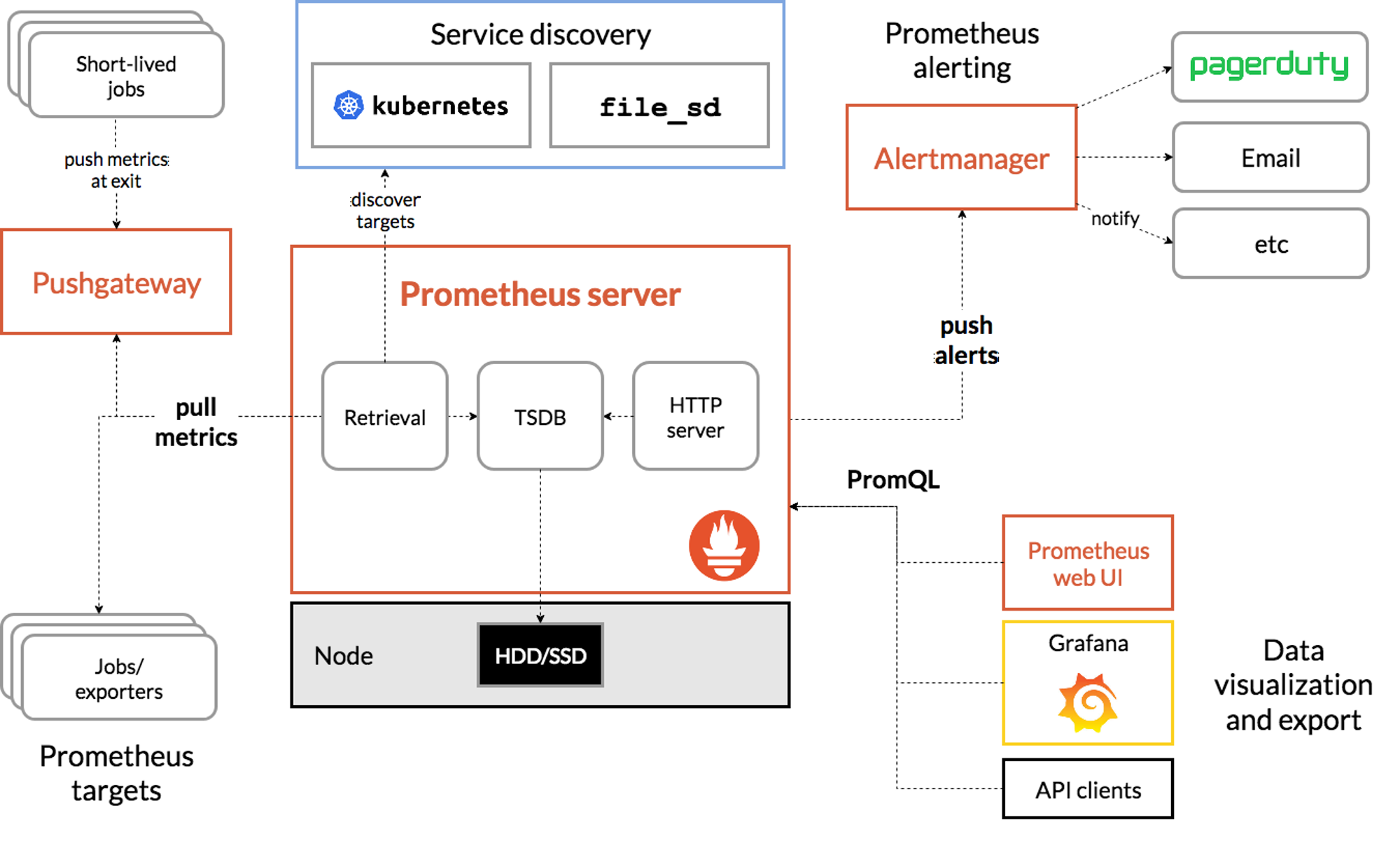

架构

Grafana

  • Grafana是一个跨平台的开源的度量分析和可视化工具,可以通过将采集的数据查询然后可视化的展示,并及时通知。

特点

  1. 展示方式:快速灵活的客户端图表,面板插件有许多不同方式的可视化指标和日志,官方库中具有丰富的仪表盘插件,比如热图、折线图、图表等多种展示方式;

  2. 数据源:Graphite,InfluxDB,OpenTSDB,Prometheus,Elasticsearch,CloudWatch和KairosDB等;

  3. 通知提醒:以可视方式定义最重要指标的警报规则,Grafana将不断计算并发送通知,在数据达到阈值时通过Slack、PagerDuty等获得通知;

  4. 混合展示:在同一图表中混合使用不同的数据源,可以基于每个查询指定数据源,甚至自定义数据源;

  5. 注释:使用来自不同数据源的丰富事件注释图表,将鼠标悬停在事件上会显示完整的事件元数据和标记;

  6. 过滤器:Ad-hoc过滤器允许动态创建新的键/值过滤器,这些过滤器会自动应用于使用该数据源的所有查询

安装部署

prometheus

  • 手动下载,并根据yml配置文件启动服务

download the latest release

wget https://github.com/prometheus/prometheus/releases/download/v*/prometheus-*.*-amd64.tar.gz
tar xvf prometheus-*.*-amd64.tar.gz
cd prometheus-*
nohup ./prometheus --config.file=./prometheus.yml &

grafana

  • 手动下载,并根据yml配置文件启动服务

download the latest release

wget https://dl.grafana.com/oss/release/grafana-7.5.6-1.x86_64.rpm
sudo yum install grafana-7.5.6-1.x86_64.rpm

docker安装

  • docker-compose统一安装prometheus及grafana
cd /opt
mkdir -p prometheus/config/
mkdir -p grafana/data
chmod 777 grafana/data
mkdir -p /data/prometheus
chmod 777 /data/prometheus
  • 创建prometheus.yml配置文件
cd /opt/prometheus/config/
touch prometheus.yml
  • 编辑prometheus.yml配置文件
#my global config
global:
  scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  #scrape_timeout is set to the global default (10s).

#Alertmanager configuration
alerting:
  alertmanagers:
  - static_configs:
    - targets:
      #- alertmanager:9093

#Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  #- "first_rules.yml"
  #- "second_rules.yml"

#A scrape configuration containing exactly one endpoint to scrape:
#Here it's Prometheus itself.
scrape_configs:
  #The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'

    #metrics_path defaults to '/metrics'
    #scheme defaults to 'http'.

    static_configs:
    - targets: ['192.168.9.140:9090']


  - job_name: "node"
    static_configs:
    - targets: ["192.168.9.140:9100"]

  - job_name: "qianmingyanqian"
    static_configs:
    - targets: ["11.12.108.226:9100","11.12.108.225:9100"]

  ## config for the multiple Redis targets that the exporter will scrape
  - job_name: "redis_exporter_targets"
    scrape_interval: 5s
    static_configs:
      - targets:
        - redis://192.168.9.140:6379
        - redis://192.168.9.140:7001
        - redis://192.168.9.140:7004
    metrics_path: /scrape
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 192.168.9.140:9121
  • 创建docker-compose_prometheus_grafana.yml配置文件
cd /opt
mkdir docker-compose
touch docker-compose_prometheus_grafana.yml
  • 编辑docker-compose_prometheus_grafana.yml文件并键入
version: '2'

networks:
  monitor:
    driver: bridge

services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    hostname: prometheus
    restart: always
    volumes:
      - /opt/prometheus/config:/etc/prometheus
      - /data/prometheus:/prometheus
    ports:
      - "9090:9090"
    expose:
      - "8086"
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--log.level=info'
      - '--web.listen-address=0.0.0.0:9090'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention=15d'
      - '--query.max-concurrency=50'
    networks:
      - monitor

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    hostname: grafana
    restart: always
    volumes:
      - /opt/grafana/data:/var/lib/grafana
    ports:
      - "3000:3000"
      - "26:26"
    networks:
      - monitor
    depends_on:
      - prometheus
  • docker-compose运行docker容器
docker-compose -p prometheus_grafana -f docker-compose_prometheus_grafana.yml up -d

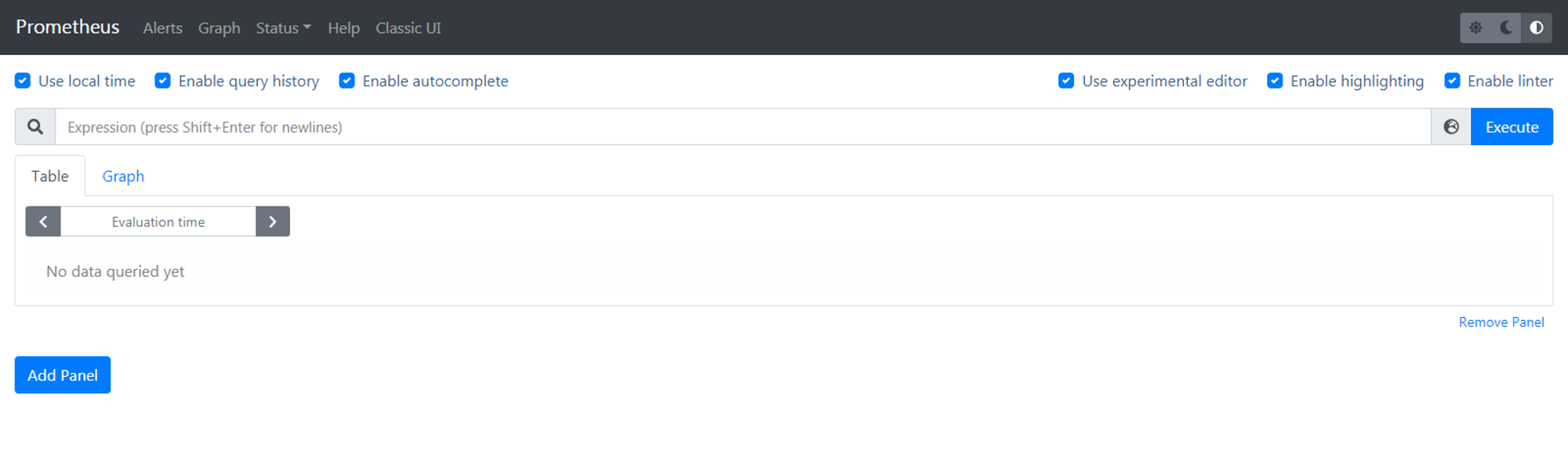

  • 启动成功通过浏览器9090端口访问prometheus服务

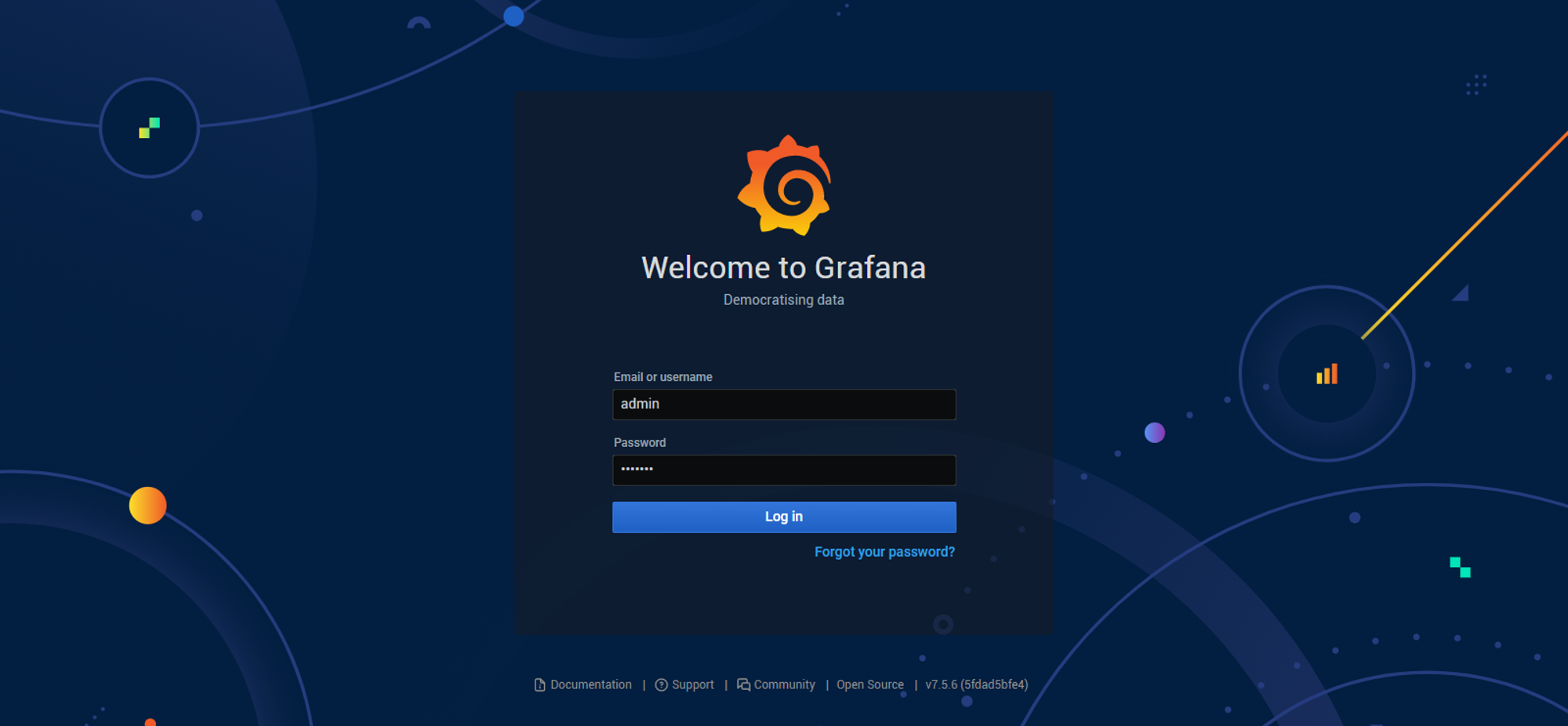

  • 通过浏览器3000端口访问grafana服务

监控服务器node

安装并运行node_exporter

  • 在待被监控的服务器上下载并安装node_exporter

download the latest release

wget https://github.com/prometheus/node_exporter/releases/download/v*/node_exporter-*.*-amd64.tar.gz
tar xvfz node_exporter-*.*-amd64.tar.gz
cd node_exporter-*.*-amd64
nohup ./node_exporter &

## 或者使用docker安装

  • 创建docker-compose_node-exporter.yml配置文件
cd /opt/docker-compose
touch docker-compose_node-exporter.yml
  • 编辑docker-compose_node-exporter.yml配置文件如下:
---
version: '3.8'

services:
  node_exporter:
    image: quay.io/prometheus/node-exporter:latest
    container_name: node_exporter
    command:
      - '--path.rootfs=/host'
    network_mode: host
    pid: host
    restart: unless-stopped
    volumes:
      - '/:/host:ro,rslave'
  • docker-compose运行docker容器
docker-compose -p node_exporter -f docker-compose_node-exporter.yml up -d

查看是否成功

  • 尝试访问以下
curl http://192.168.9.140:9100/metrics
  • 返回以下数据证明服务正常
# HELP node_xfs_read_calls_total Number of read(2) system calls made to files in a filesystem.
# TYPE node_xfs_read_calls_total counter
node_xfs_read_calls_total{device="dm-1"} 10196
node_xfs_read_calls_total{device="dm-2"} 17401
node_xfs_read_calls_total{device="dm-3"} 970
node_xfs_read_calls_total{device="dm-4"} 10
node_xfs_read_calls_total{device="dm-5"} 19
node_xfs_read_calls_total{device="dm-6"} 132
node_xfs_read_calls_total{device="sda2"} 16378
node_xfs_read_calls_total{device="sda3"} 2.67817784e+09
node_xfs_read_calls_total{device="sda6"} 1.053587e+06
  • prometheus.yml追加以下内容
  - job_name: "node"
    static_configs:
    - targets: ["192.168.9.140:9100"]
  • 修改配置文件后需重启prometheus容器
docker restart CONTAINER ID

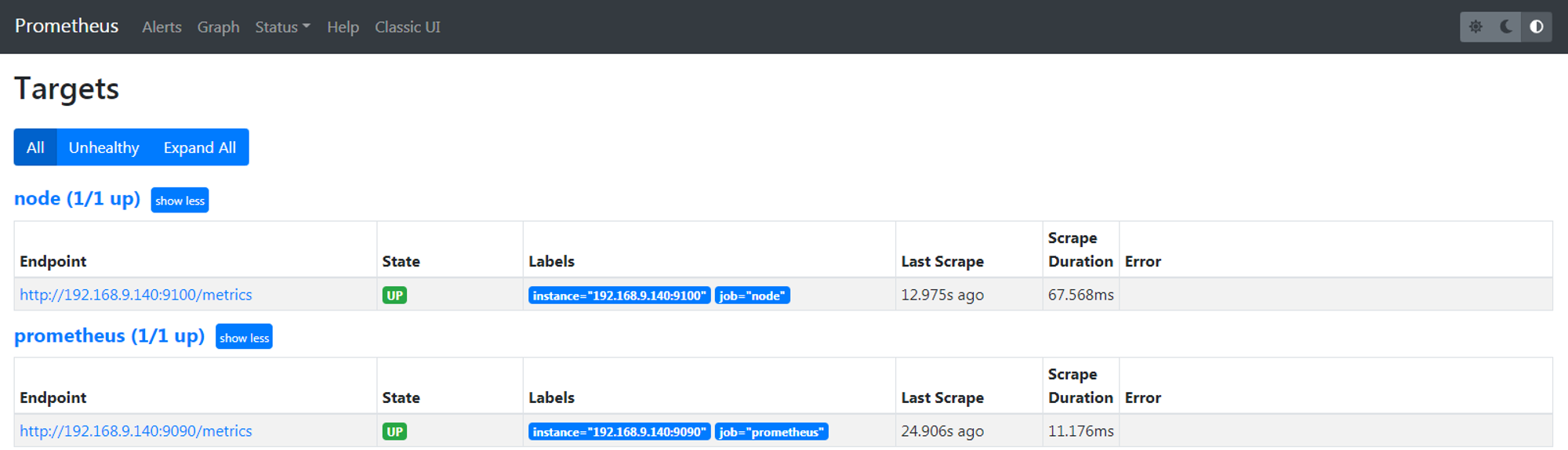

  • 成功后如下图

## 配置Grafana

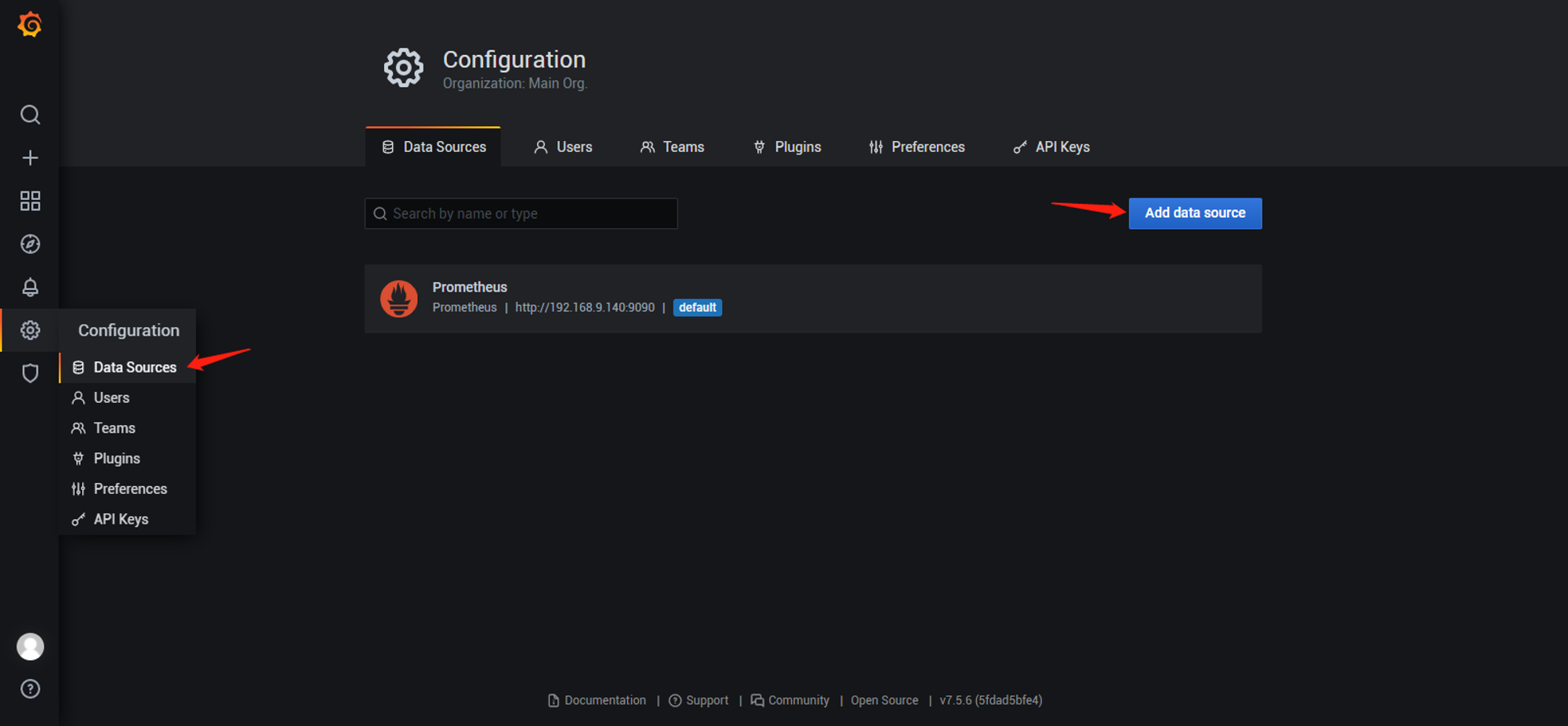

  • 登陆后添加数据源

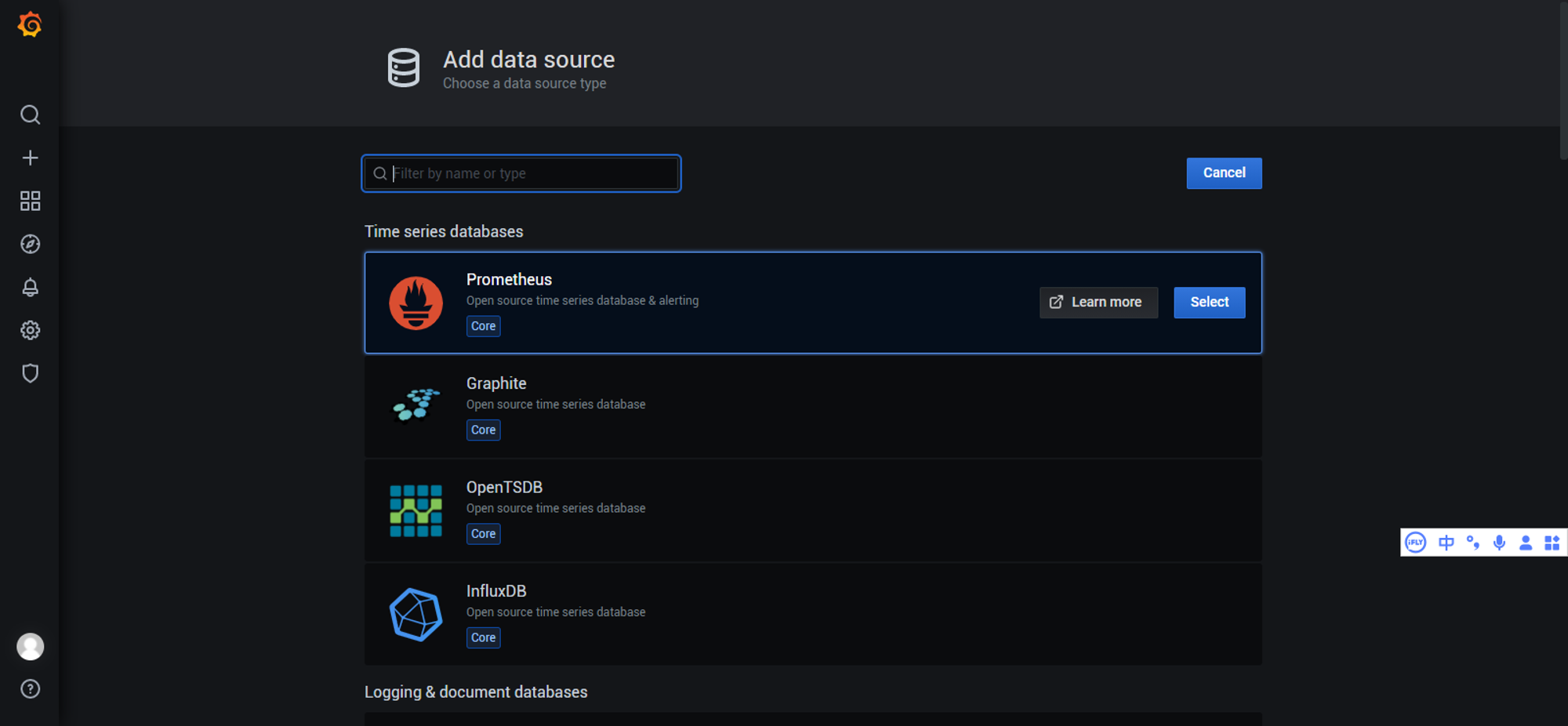

  • 选择Prometheus

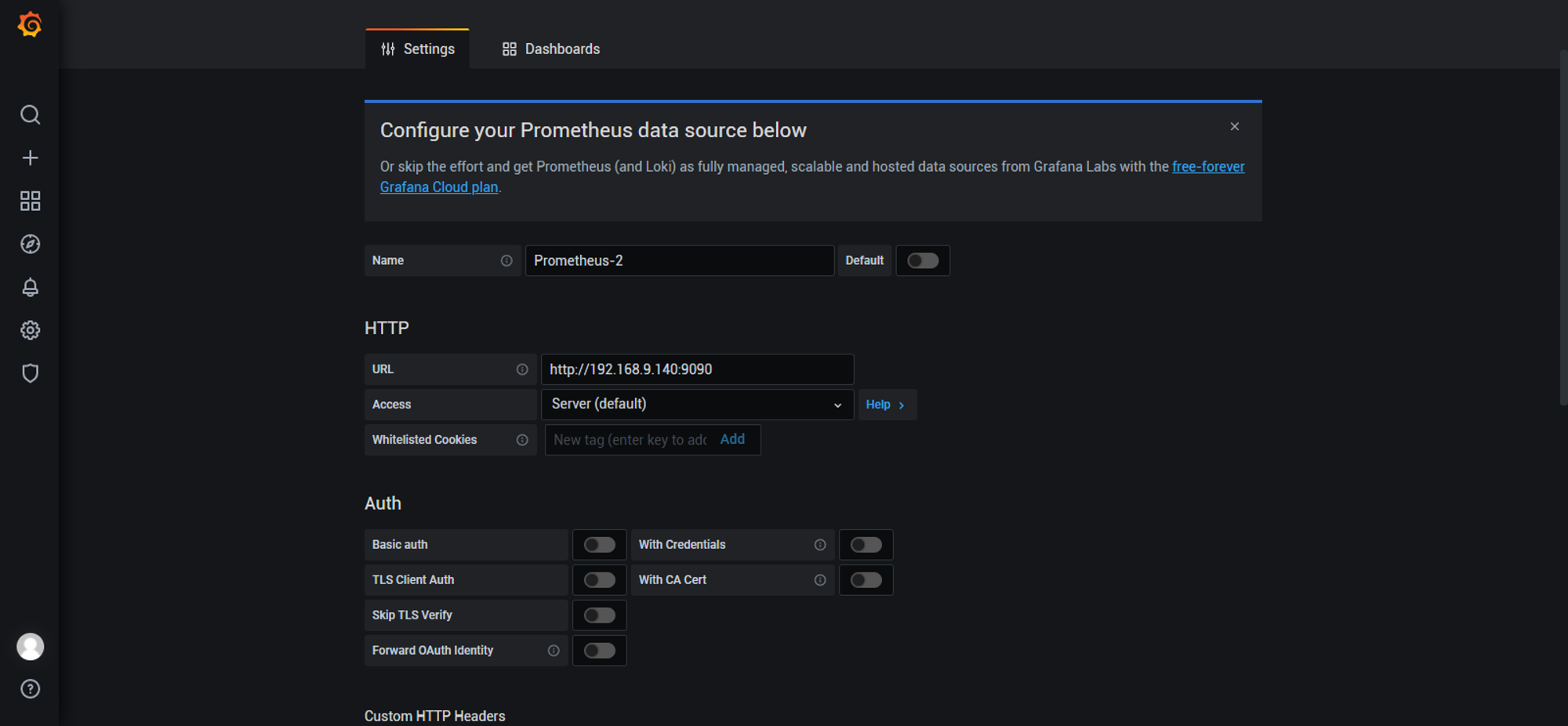

  • 在URL输入框键入http://192.168.9.140:9090,如图所示,并保存

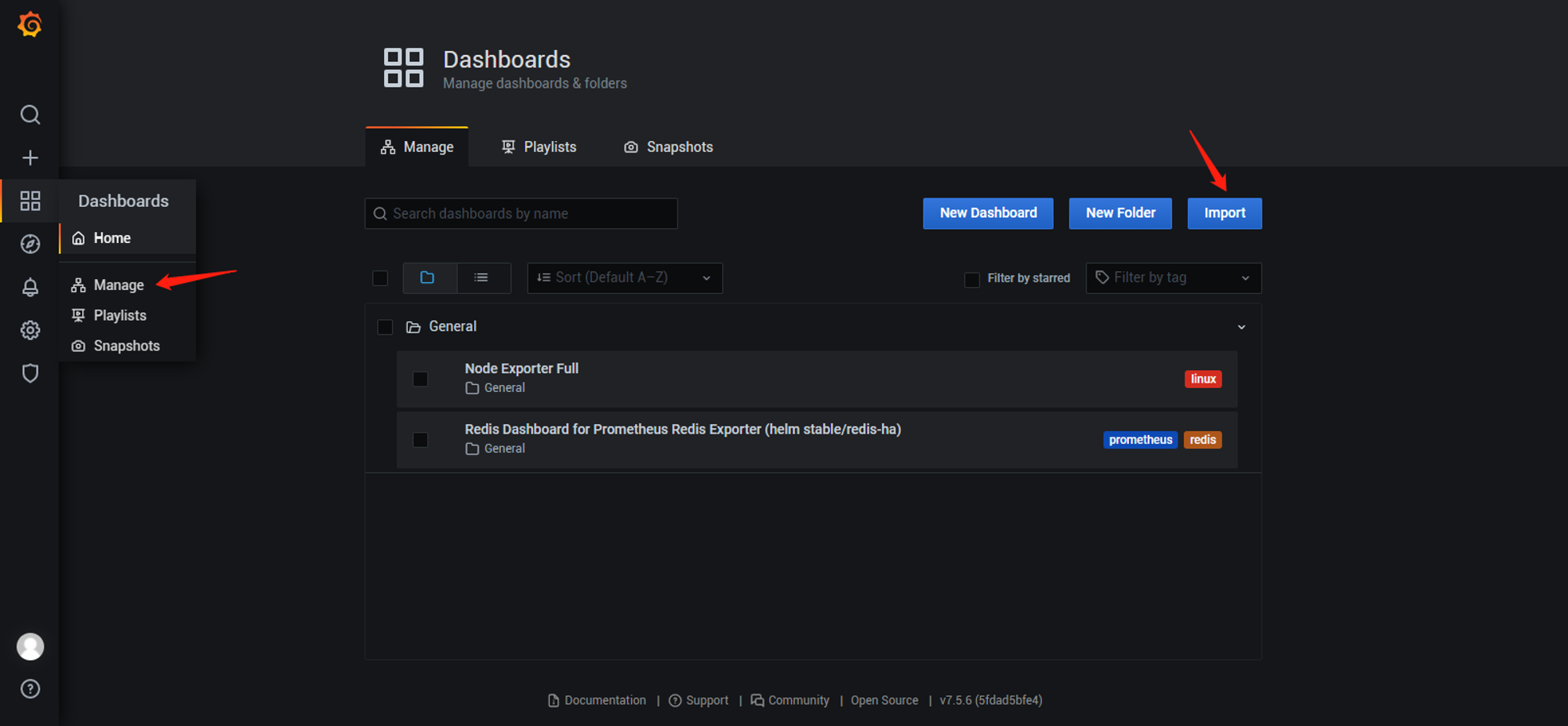

  • 添加Dashboards

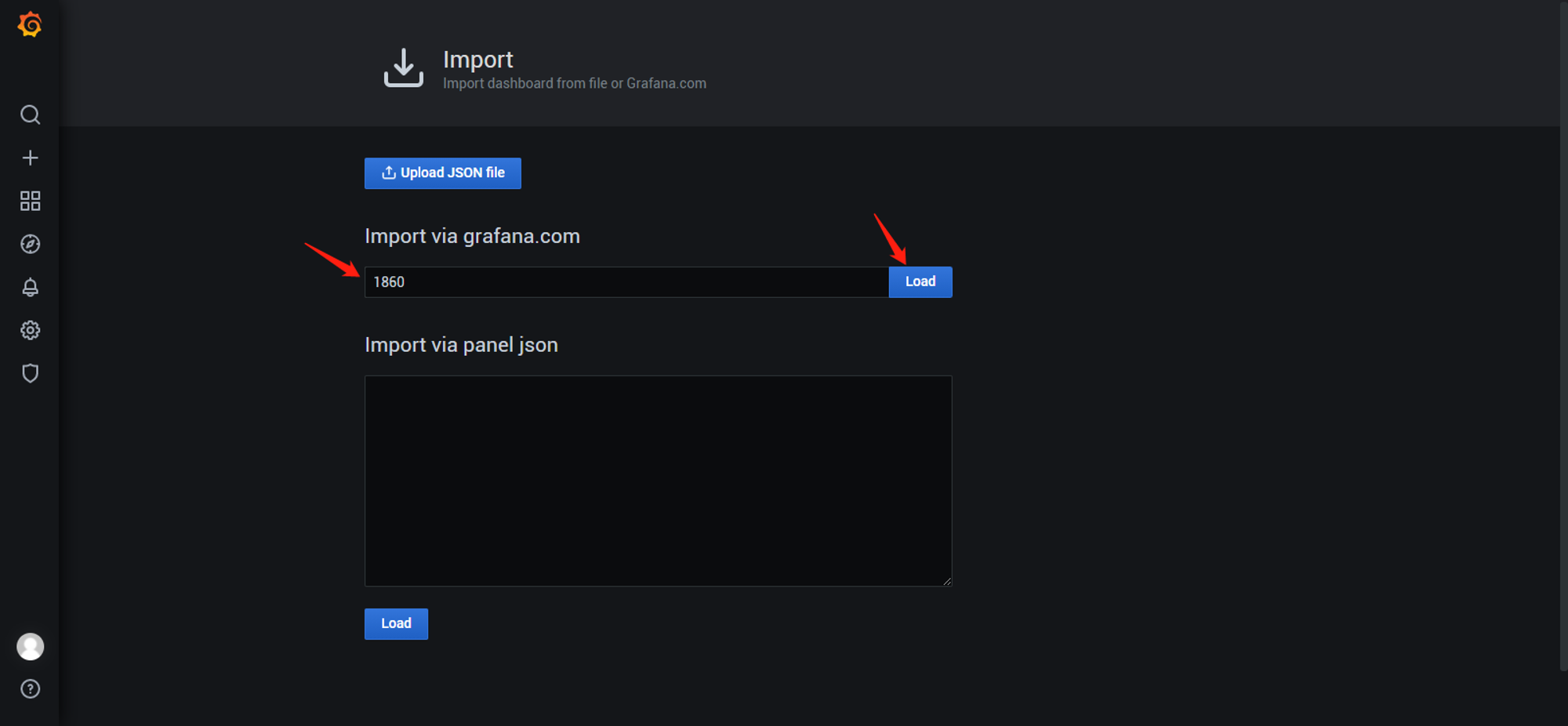

  • 导入模板https://grafana.com/grafana/dashboards/1860,并load成功

更多模板参考

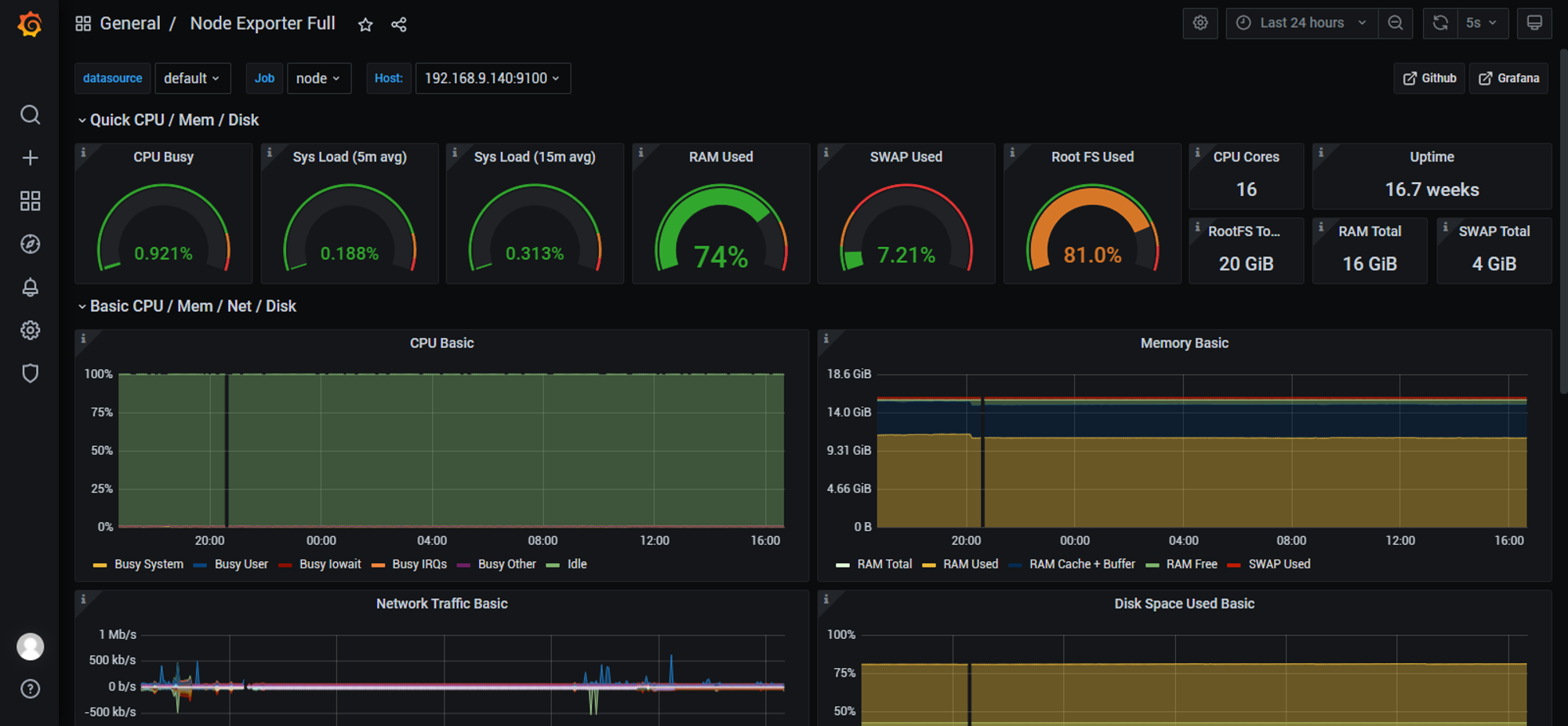

  • 详细监控页面,可根据需求选择监控时间段

监控redis

## 安装并运行redis_exporter

  • 在待被监控的redis服务器上下载并安装redis_exporter

download the latest release)

wget https://github.com/oliver006/redis_exporter/releases/download/v1.23.1/redis_exporter-v1.23.1.linux-386.tar.gz
tar zxvf redis_exporter-v1.23.1.linux-386.tar.gz
nohup ./redis_exporter -redis.addr 192.168.9.140:6379 -redis.password 111111 &
  • 或者使用docker安装
docker run -d --name redis_exporter -p 9121:9121 oliver006/redis_exporter --redis.addr=192.168.9.140:6379 --redis.password=111111
  • redis单实例,prometheus.yml追加以下内容
## config for scraping the exporter itself
- job_name: 'redis_exporter'
  scrape_interval: 5s
  static_configs:
    - targets:[192.168.9.140:9121]
  • redis集群,prometheus.yml追加以下内容
  ## config for the multiple Redis targets that the exporter will scrape
  - job_name: "redis_exporter_targets"
    scrape_interval: 5s
    static_configs:
      - targets:
        - redis://192.168.9.140:6379
        - redis://192.168.9.140:7001
        - redis://192.168.9.140:7004
    metrics_path: /scrape
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 192.168.9.140:9121
  • 修改配置文件后需重启prometheus容器

    docker restart CONTAINER ID

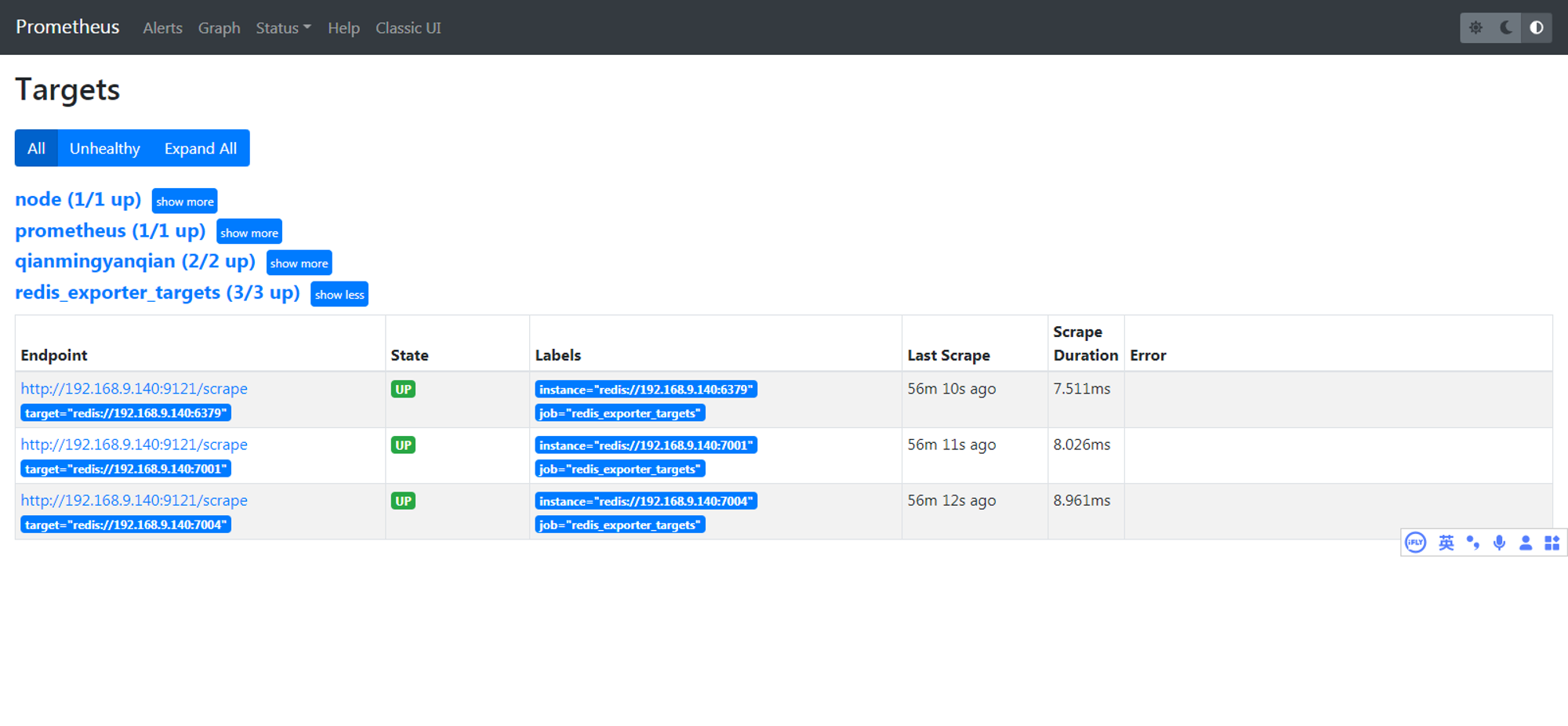

  • 成功后如下图

  • 添加Dashboards,导入模板https://grafana.com/grafana/dashboards/11835,并load成功

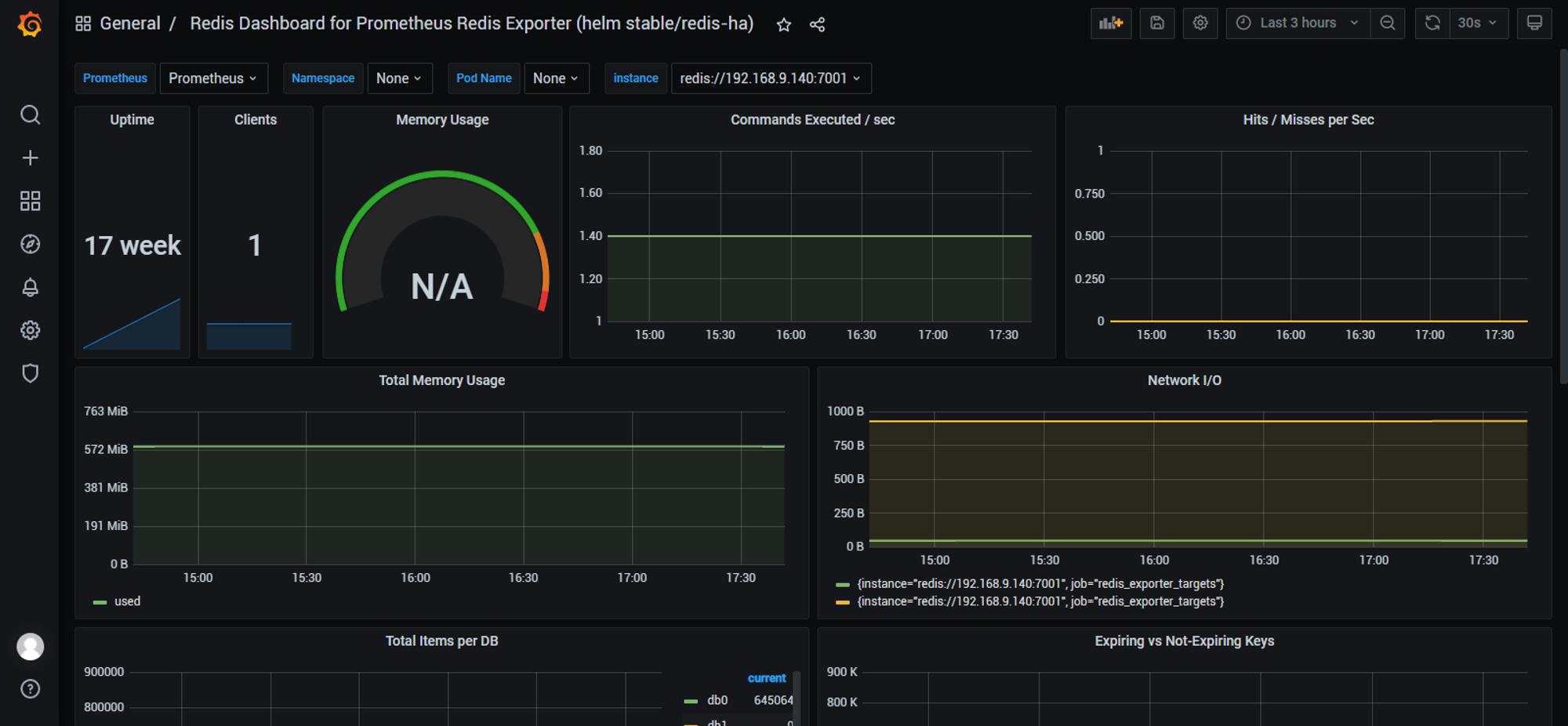

  • 详细监控页面,可根据需求选择监控时间段

问题修复

Prometheus

  • Prometheus服务启动后通过浏览器访问9090端口提示以下错误信息
Warning: Error fetching server time: Detected 785.6099998950958 seconds time difference between your browser and the server.
  • 到装prometheus的机器上,同步一下时钟
ntpdate time3.aliyun.com

redis_exporter

  • prometheus.yml配置不正确可能会提示too many redis instances

  • redis_exporter启动后通过Prometheus服务web页面/targets下scrape也可能会出现以下错误,此时一般为redis_exporter启动时密码配置不正确,如部分redis实例不需要密码强行配置密码,或者redis实例需要密码而没有配置密码

- redis_exporter_last_scrape_error{err="dial redis: unknown network redis"} 1
