十张图带你了解负载均衡

前言

文本已收录至我的GitHub仓库,欢迎Star:https://github.com/bin392328206/six-finger
种一棵树最好的时间是十年前,其次是现在

叨絮

相信很多小伙伴的公司都是服务治理,自动化运维了吧,那么我们很多东西都变成我们自己去设置了,比如自己创建一个域名,绑定他的代理机器,它的web负载均衡这些东西。所以今天跟大家一起来看看负载均衡

如果不愿意看文字的话,图也是很清晰的哦

你怎么看负载均衡

负载均衡是高可用网络基础架构的关键组件,通常用于将工作负载分布到多个服务器来提高网站、应用、数据库或其他服务的性能和可靠性。

  • 相信很多小伙伴,一听到负载均衡四个字,第一个想到就是我们所说的Nginx吧,因为这个是离我们开发比较近的一个组件了。
  • 第二个呢?就是我们Springcloud的组件中自带了负载均衡(ribbon),这个也是离我们开发比较近的
  • 第三个?就是其实我们k8s里面的服务也是能做负载均衡的,目前主流容器使用方式
  • 第四个就是我们DNS之后的一个负载均衡了SLB(这个之前运费负责的多点)

为啥要负责均衡呢?

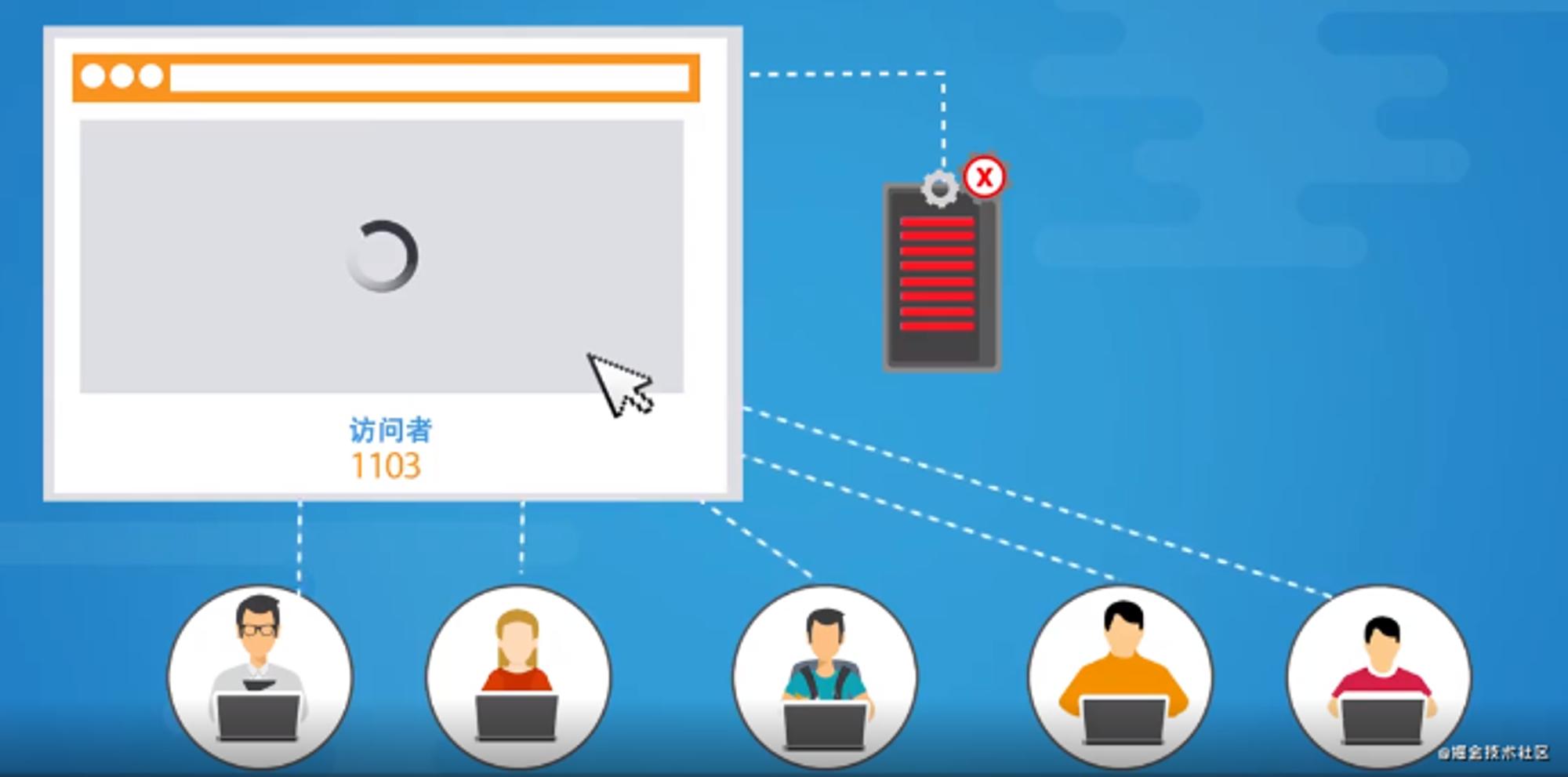

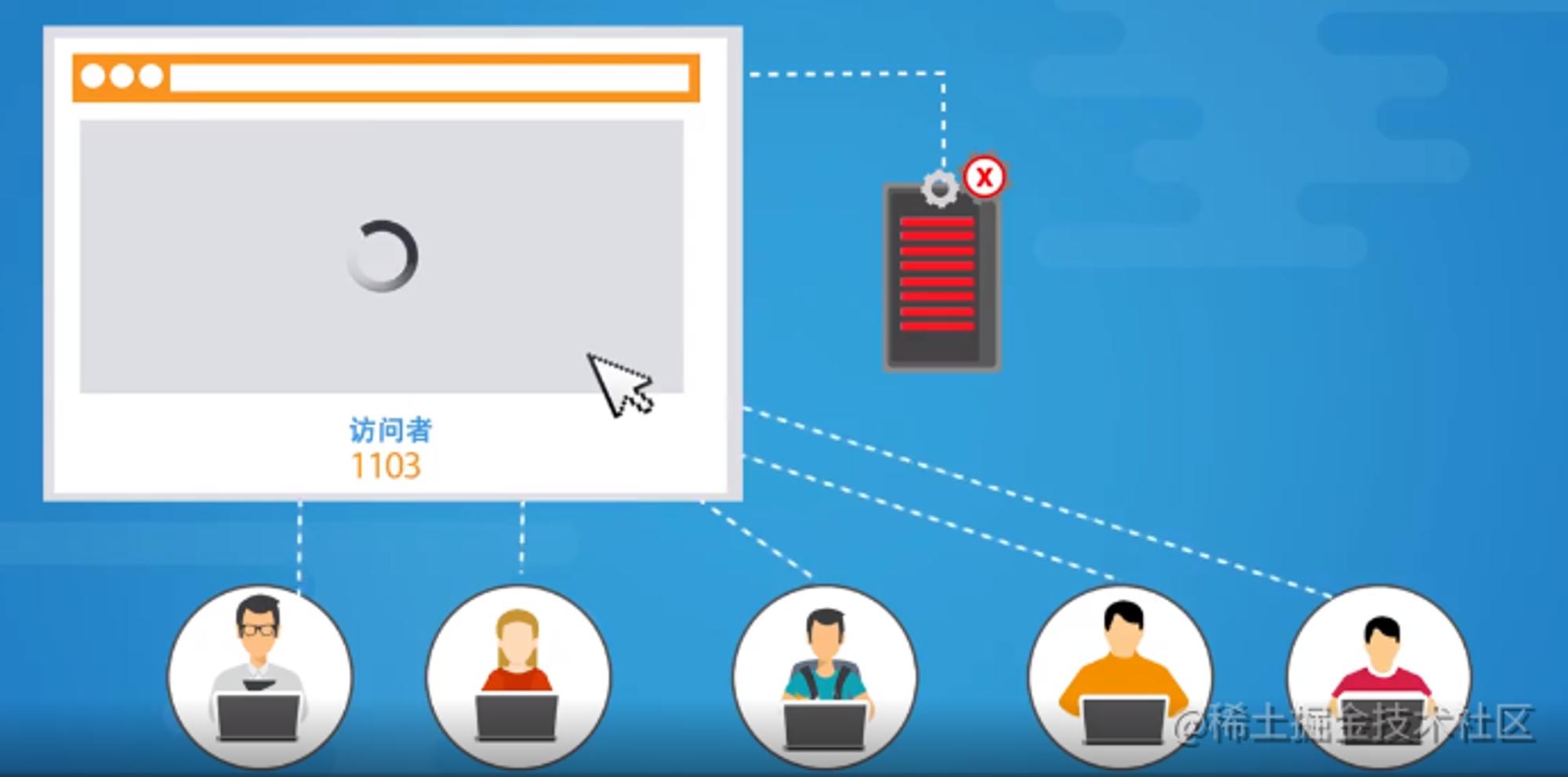

大家看下面的图,当我们访问一个网站的时候,如果突然的流量增加,就会导致我们的服务不可用(单点故障)

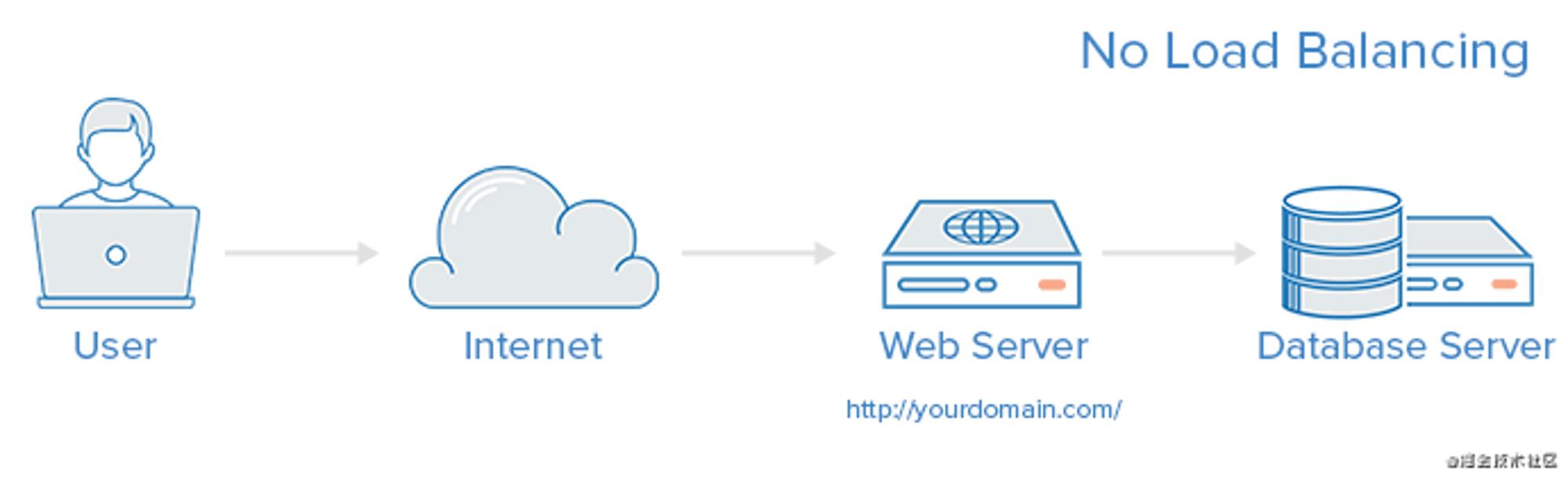

一个没有负载均衡的 web 架构类似下面这样:


所以为了解决单点问题我们需要负载均衡(也是我们高可用,高性能,高并发的基石)

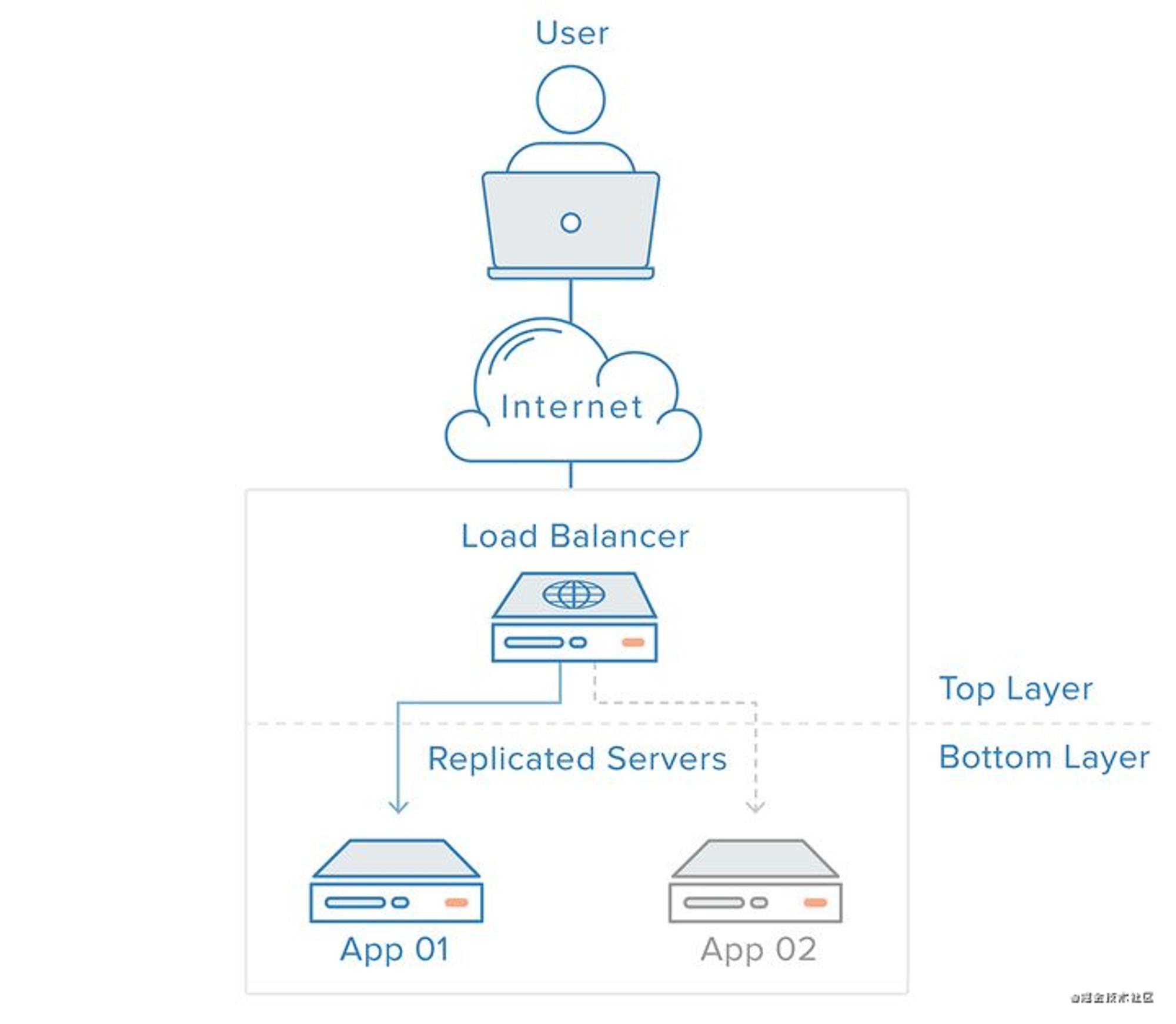

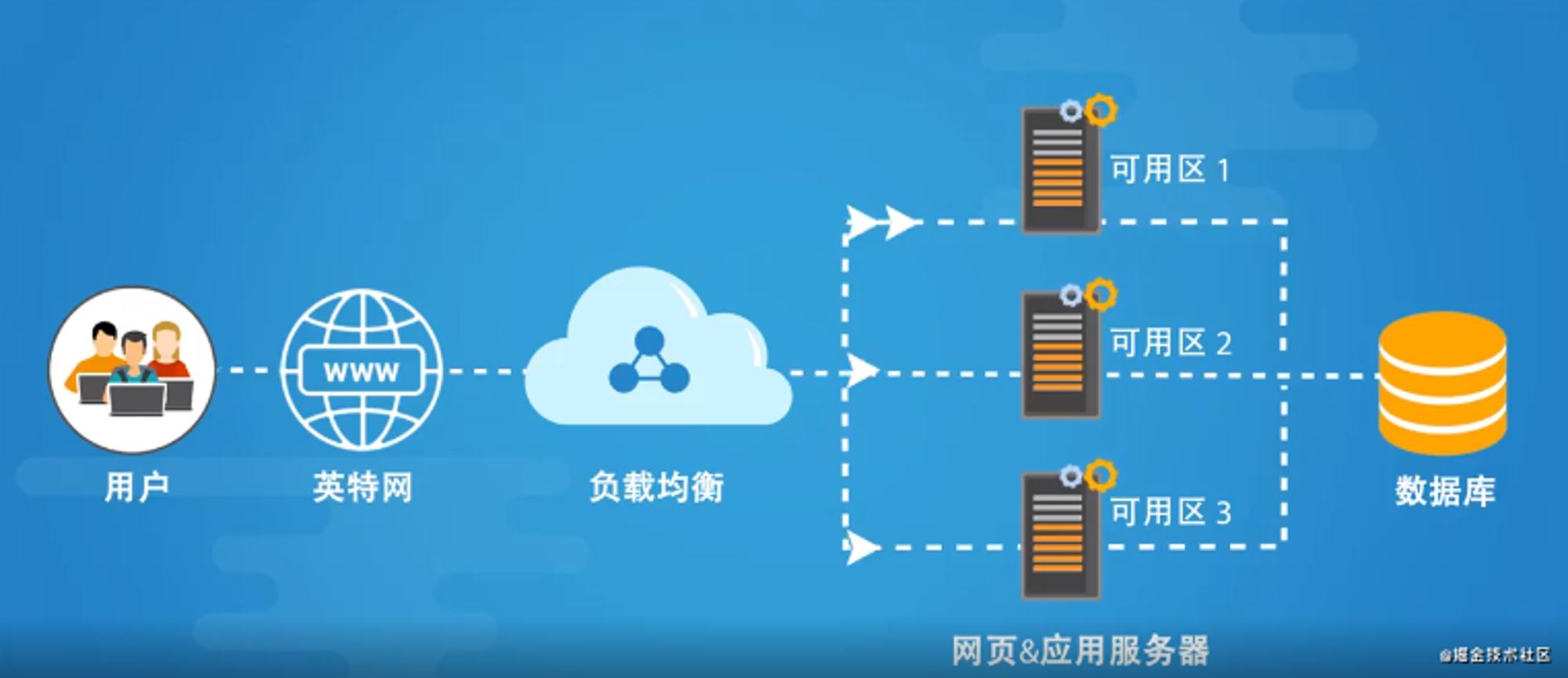

有负载均衡的架构


web架构


聊聊SLB


相信很多公司都有用到把,

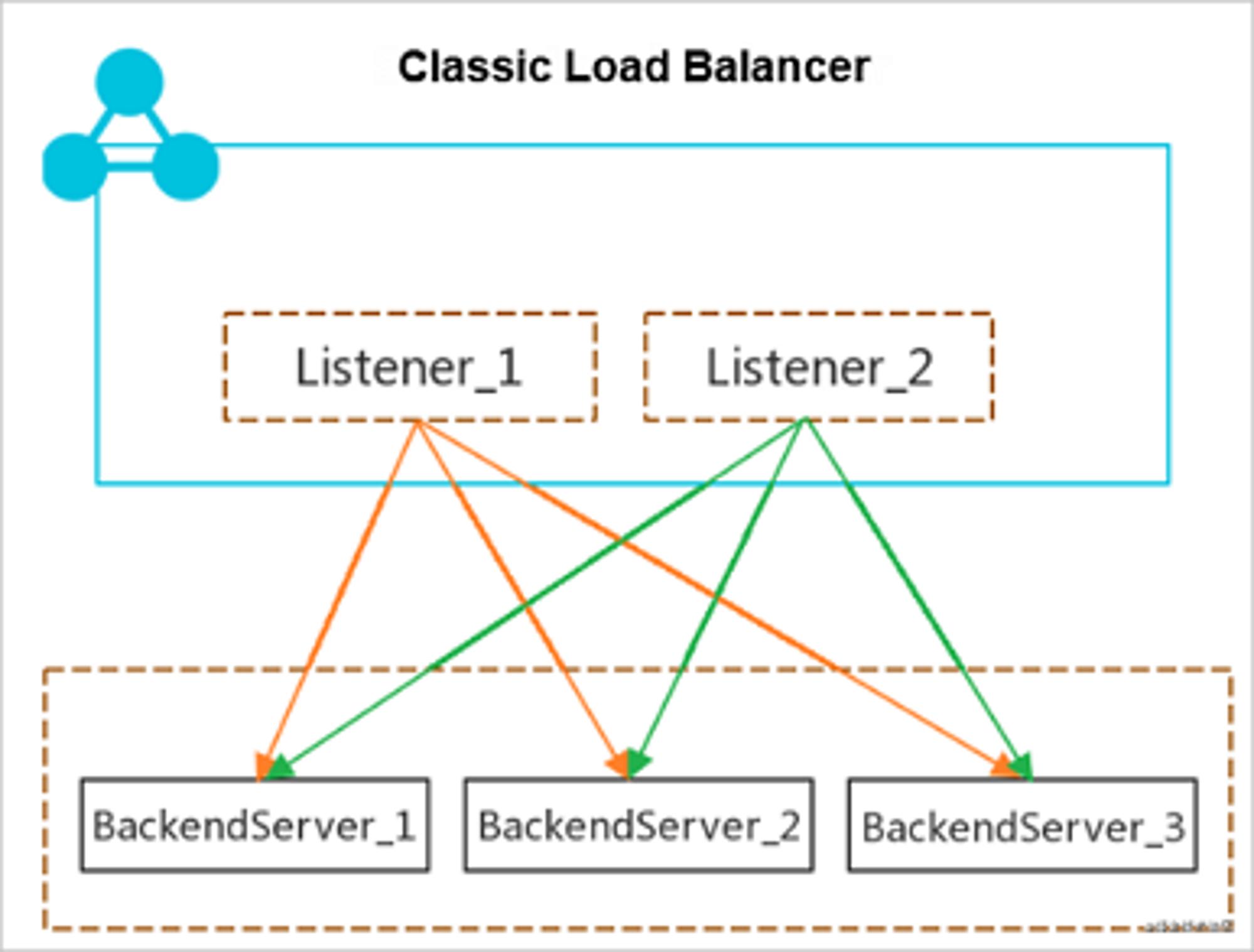

负载均衡的组成

  • 负载均衡实例 (Instances):一个负载均衡实例是一个运行的负载均衡服务,用来接收流量并将其转发给后端服务器,至少添加一个监听(Listeners)和两台ECS实例。
  • 监听(Listeners):监听客户端的请求并将其转发给后端服务器,监听也会对后端服务器进行健康检查。
  • 后端服务器(Backend Servers):后端服务器是一组接收前端请求的ECS实例,可以单独添加ECS实例到后端服务器池;

健康检查


Nginx负载均衡

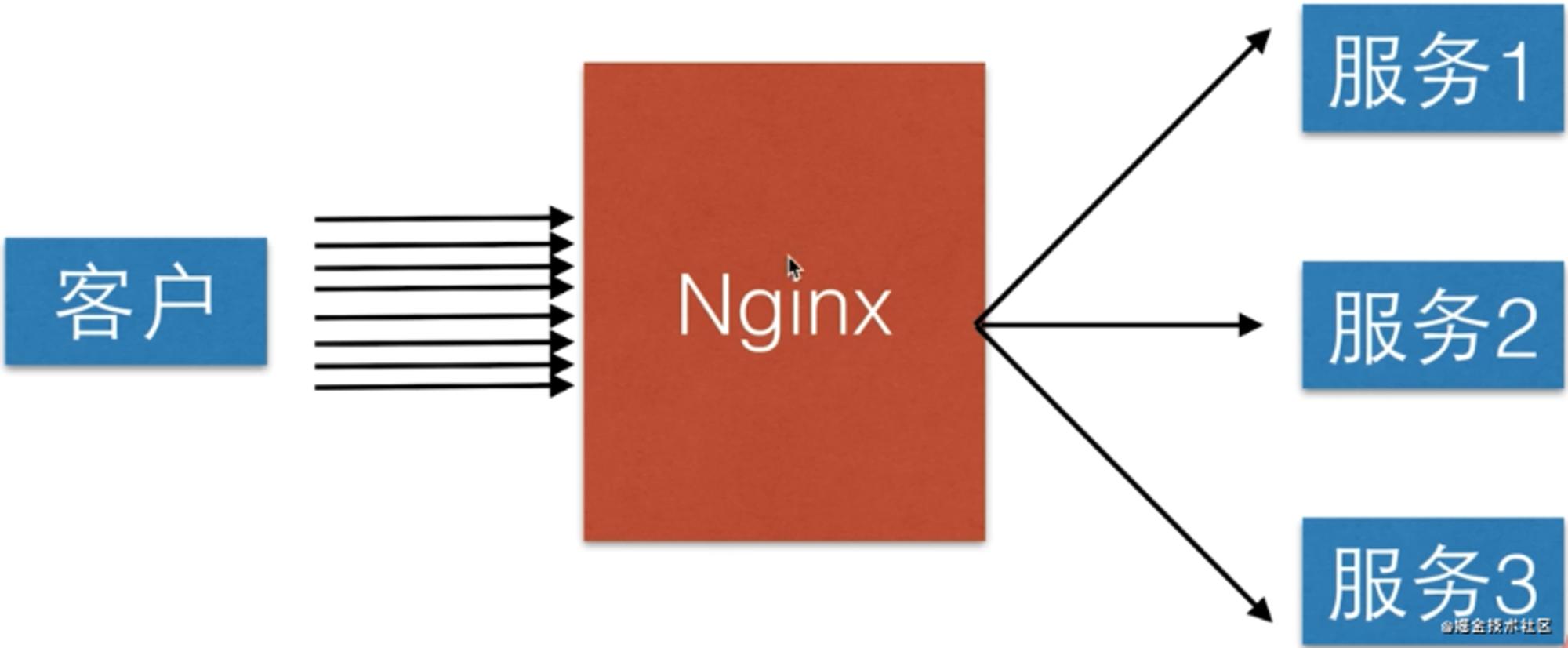

如果你们还没用上容器,那么肯定是用Nginx来做负载均衡的了。


至于搭建这边就不讲了,大家百度下,肯定是能知道的。

SpringCloud负载均衡ribbon

springcloud中提供了一系列的组件,我们使用ribbon实现负载均衡,eureka中也内置了ribbon,所以,引入了eureka其实就可以直接使用ribbon了

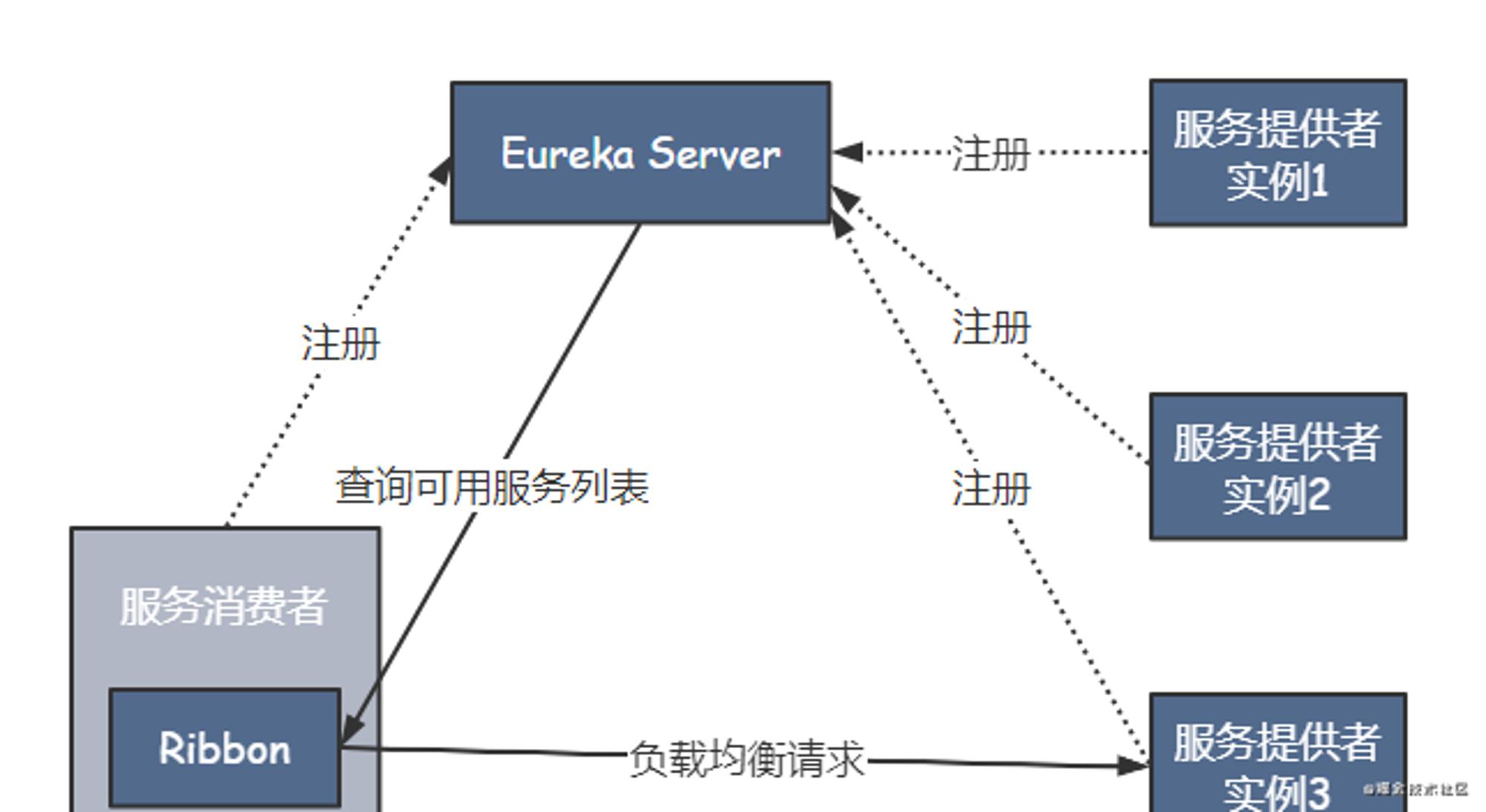

ribbon中的负载均衡用在客户端,或者说成消费端也可以,在消费者访问提供者时,就会进行负载均衡算法,然后找到一个最优的提供者提供服务


K8s 服务治理的负载均衡(Ingress)

k8S的负载均衡模式还挺多的,这边我就说一个吧Ingress

Ingress 是 k8s 的一种资源对象, 该对象允许外部访问 k8s 服务, 通过创建规则集合来配置访问权限,这些规则定义了哪些入站连接可以访问哪些服务; Ingress 仅支持 HTTP 和 HTTPS 协议; ingress 可配置用于提供外部可访问的服务 url、负载均衡流量、SSL终端和提供虚拟主机名配置。

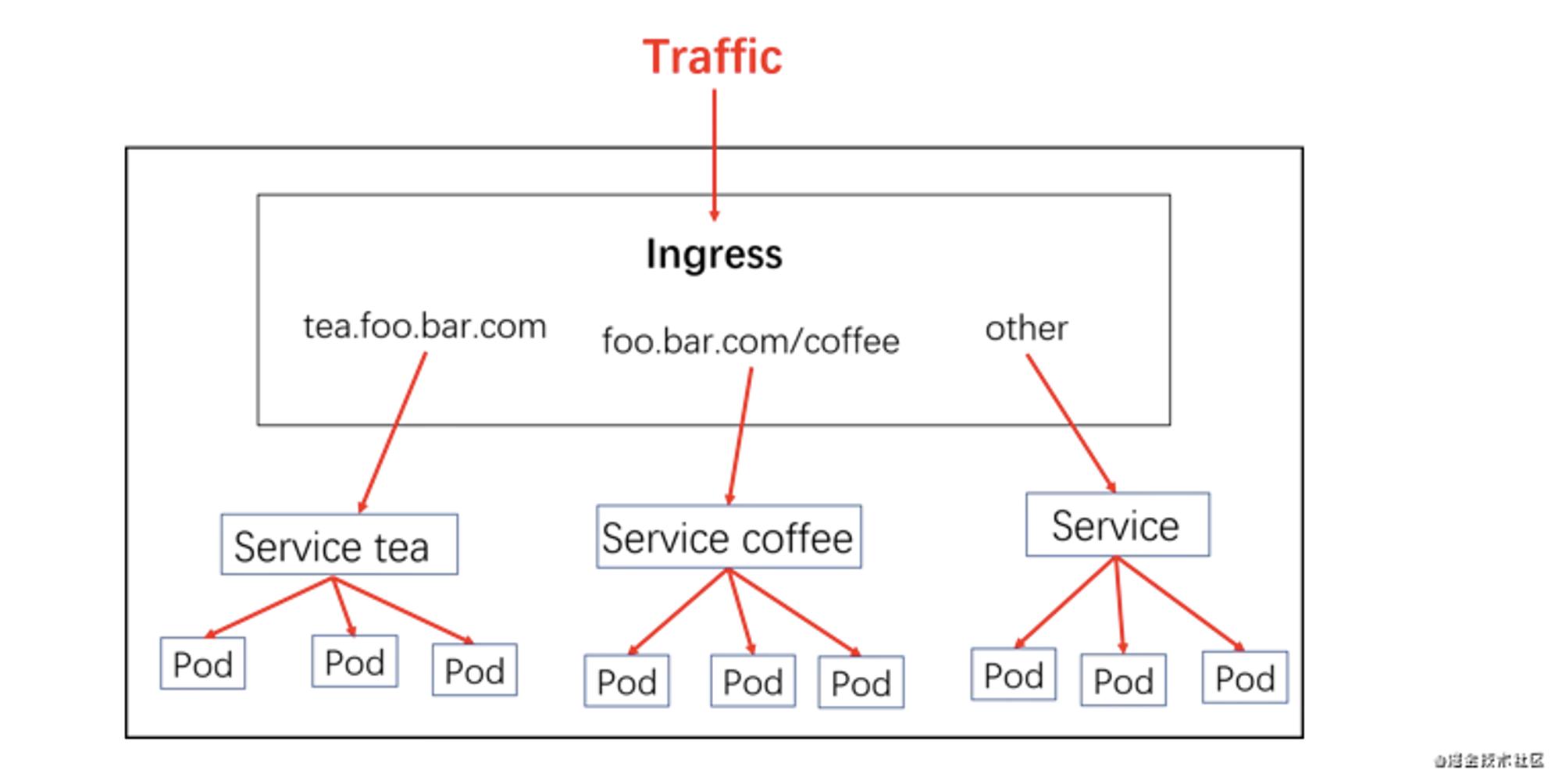

ingress 的工作流程如下;


大概的访问路径如下:

用户访问 --> LB --> ingress-nginx-service --> ingressController-ingress-nginx-pod --> ingress字段中调用的后端pod

面试题 nginx四层和七层负载均衡的区别

简单理解四层和七层负载均衡

  • 所谓四层就是基于IP+端口的负载均衡;七层就是基于URL等应用层信息的负载均衡;同理,还有基于MAC地址的二层负载均衡和基于IP地址的三层负载均衡。 换句换说,二层负载均衡会通过一个虚拟MAC地址接收请求,然后再分配到真实的MAC地址;三层负载均衡会通过一个虚拟IP地址接收请求,然后再分配到真实的IP地址;四层通过虚拟IP+端口接收请求,然后再分配到真实的服务器;七层通过虚拟的URL或主机名接收请求,然后再分配到真实的服务器。
  • 所谓的四到七层负载均衡,就是在对后台的服务器进行负载均衡时,依据四层的信息或七层的信息来决定怎么样转发流量。 比如四层的负载均衡,就是通过发布三层的IP地址(VIP),然后加四层的端口号,来决定哪些流量需要做负载均衡,对需要处理的流量进行NAT处理,转发至后台服务器,并记录下这个TCP或者UDP的流量是由哪台服务器处理的,后续这个连接的所有流量都同样转发到同一台服务器处理。七层的负载均衡,就是在四层的基础上(没有四层是绝对不可能有七层的),再考虑应用层的特征,比如同一个Web服务器的负载均衡,除了根据VIP加80端口辨别是否需要处理的流量,还可根据七层的URL、浏览器类别、语言来决定是否要进行负载均衡。举个例子,如果你的Web服务器分成两组,一组是中文语言的,一组是英文语言的,那么七层负载均衡就可以当用户来访问你的域名时,自动辨别用户语言,然后选择对应的语言服务器组进行负载均衡处理。
  • 负载均衡器通常称为四层交换机或七层交换机。四层交换机主要分析IP层及TCP/UDP层,实现四层流量负载均衡。七层交换机除了支持四层负载均衡以外,还有分析应用层的信息,如HTTP协议URI或Cookie信息。

结束

作为一个互联网工具人,你必须知道整一个用户流量的流转过程,这样你才能对流量的每个环节去掌握,也就是先要把一个东西串起来,然后一个个去拆解里面的细节。

总结下上面几个说到的负载均衡的顺序吧

首先流量DNS解析之后肯定我们一般用的是SLB这种,然后如果是物理机部署(Nginx负载均衡+SpringCloud负载均衡) 如果是容器的话,那么就是k8s的负载均衡了,主流的就是这样情况了。

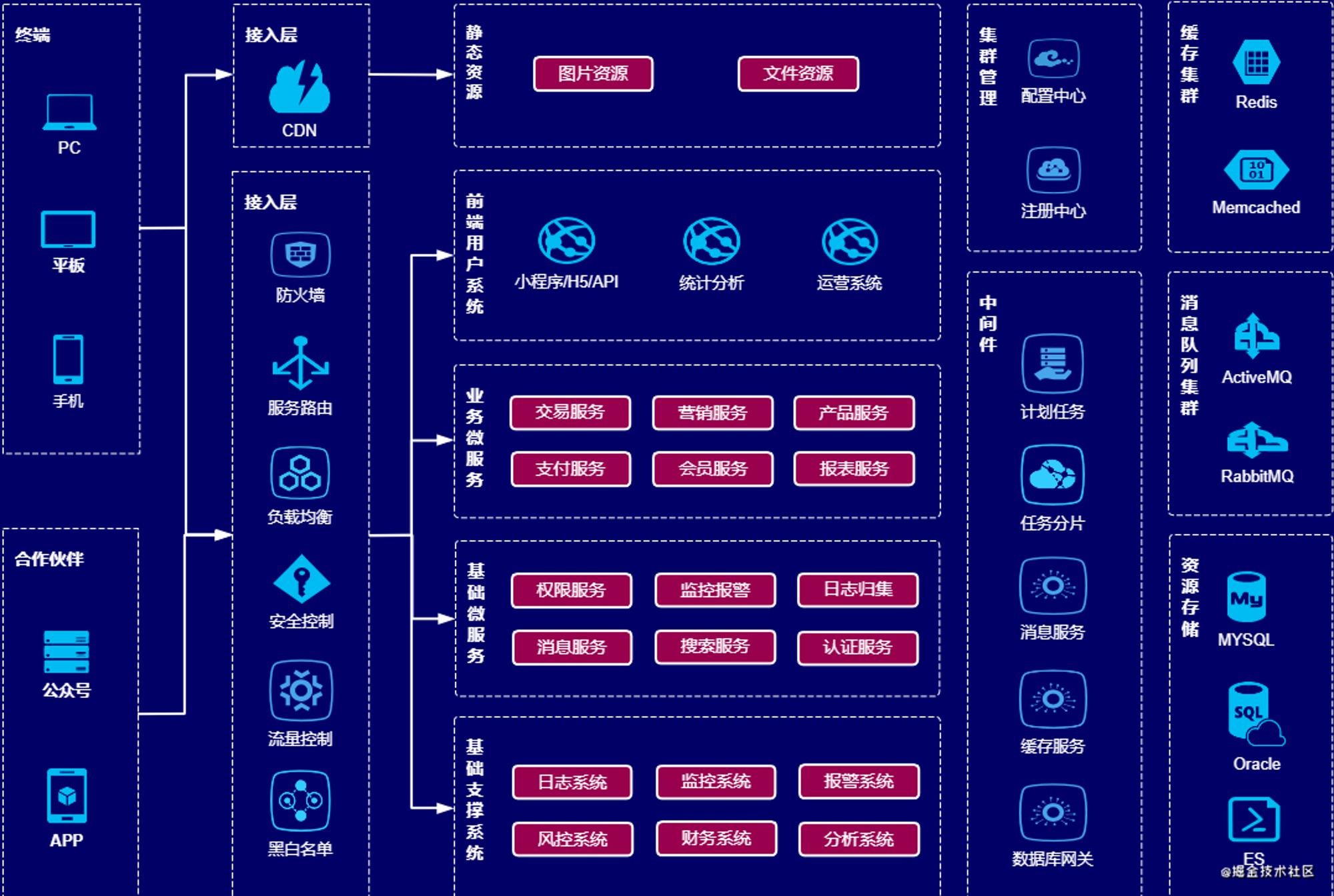

一个系统的完整架构图
