Mysql中join的那些事

大家好,我是黎杜,上一期我们聊了Mysql的索引篇,这一期,我们来聊一聊Mysql中的join原理,join用法基本工作过的都会用,不管是left join、right join、inner join语法都是比较简单的。

但是,join的原理确实博大精深,对于一些传统it企业,几乎是一句sql走天下,join了五六个表,当数据量上来的时候,就会变得非常慢,索引对于掌握join的优化还是非常有必要的。

阿里的开发手册中规定join不能查过三个,有些互联网是明确规定不能使用join的的明文规定,那么在实际的场景中,我们真的不能使用join吗?我们就来详细的聊一聊。

Mysql的join主要涉及到三种算法,分别是Simple Nested-Loop Join、Block Nested-Loop Join、Index Nested-Loop Join,下面我们就来深入的了解这三种算法的原理、区别、效率。

首先,为了测试先准备两个表作为测试表,并且使用存储过程初始化一些测试数据,初始化的表结构sql如下所示:

CREATE TABLE `testa` (
  `id` int(20) NOT NULL AUTO_INCREMENT COMMENT '活动主键',
  `col1` int(20) NOT NULL DEFAULT '0' COMMENT '测试字段1',
  `col2` int(20) NOT NULL DEFAULT '0' COMMENT '测试字段2',
  PRIMARY KEY (`id`),
  KEY `col1` (`idx_col1`)
)ENGINE=InnoDB AUTO_INCREMENT=782 DEFAULT CHARSET=utf8mb4 COMMENT='测试表1';


CREATE TABLE `testb` (
  `id` int(20) NOT NULL AUTO_INCREMENT COMMENT '活动主键',
  `col1` int(20) NOT NULL DEFAULT '0' COMMENT '测试字段1',
  `col2` int(20) NOT NULL DEFAULT '0' COMMENT '测试字段2',
  PRIMARY KEY (`id`),
  KEY `col1` (`idx_col1`)
) ENGINE=InnoDB AUTO_INCREMENT=782 DEFAULT CHARSET=utf8mb4 COMMENT='测试表2';

初始化数据:

CREATE DEFINER = `root` @`localhost` PROCEDURE `init_data` ()

BEGIN
 DECLARE i INT;

 SET i = 1;
 WHILE ( i <= 100 ) DO
   INSERT INTO testa VALUES ( i, i, i );
  SET i = i + 1;
 END WHILE;

 SET i = 1;
 WHILE ( i <= 2000) DO
   INSERT INTO test2 VALUES ( i, i, i );
  SET i = i + 1;
 END WHILE;

END

分别初始化testa表为100条数据,testb为2000条数据

Simple Nested-Loop Join

首先,我们执行如下sql:

select * from testa ta left join testb tb on (ta.col1=tb.col2);

Simple Nested-Loop Join是最简单也是最粗暴的join方法,上面的sql在testb 的col2字段是没有加索引的,所以当testa为驱动表,testb为被驱动表时,就会拿着testa的每一行,然后去testb的全表扫描,执行流程如下:

  1. 从表testa中取出一行数据,记为ta。
  2. 从ta中取出col1字段去testb中全表扫描查询。
  3. 找到testb中满足情况的数据与ta组成结果集返回。
  4. 重复执行1-3步骤,直到把testa表的所有数据都取完。

因此扫描的时间复杂度就是100*2000=20W的行数,所以在被驱动表关联字段没有添加索引的时候效率就非常的低下。

假如testb是百万数据以上,那么扫描的时间复杂度就更恐怖了,但是在Mysql中没有使用这个算法,而是使用了另一种算法Block Nested-Loop Join,目的就是为了优化驱动表没有索引时的查询。

Block Nested-Loop Join

还是上面的sql,不过通过加explain关键字来查看这条sql的执行计划:

explain select * from testa ta left join testb tb on (ta.col1=tb.col2);

可以看到testb依旧是全表扫描,并且在Extra字段中可以看到testb的Using join buffer(hash join)的字样,在rows中可以看到总扫描的行数是驱动表行数+被驱动表行数,那么这个算法与Simple Nested-Loop Join有什么区别呢?

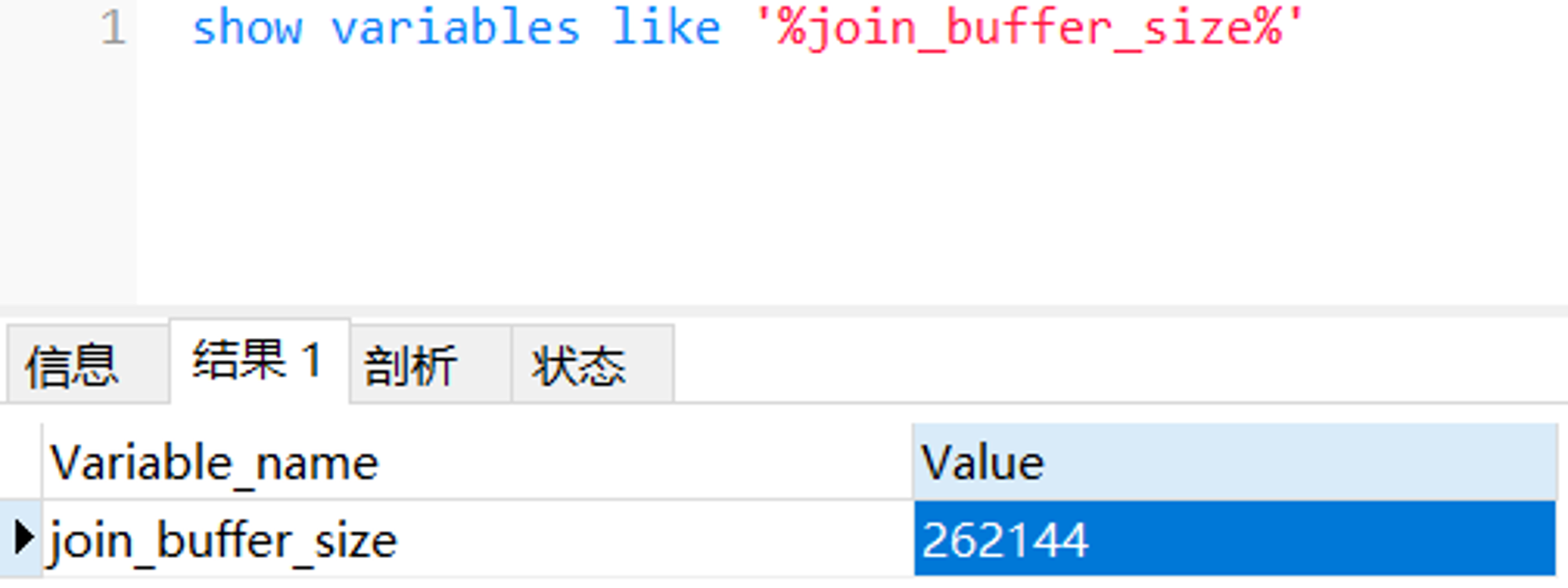

Block Nested-Loop Join算法中引入了join buffer区域,而join buffer是一块内存区域,它的大小由join_buffer_size参数大小控制,默认大小是256k

在执行上面的sql的时候,它会把testa表的数据全部加载到join buffer区域,因为join buffer是内存操作,因此相对于比上面的simple算法要高效,具体的执行流程如下:

  1. 首先把testa表的所有数据都加在到join buffer里面,这里的所有数据是select后面的testa的字段,因为这里是select *,所以就是加载所有的testa字段。
  2. 然后遍历的取testb表中的每一行数据,并且与join buffer里面的数据济宁对比,符合条件的,就作为结果集返回。

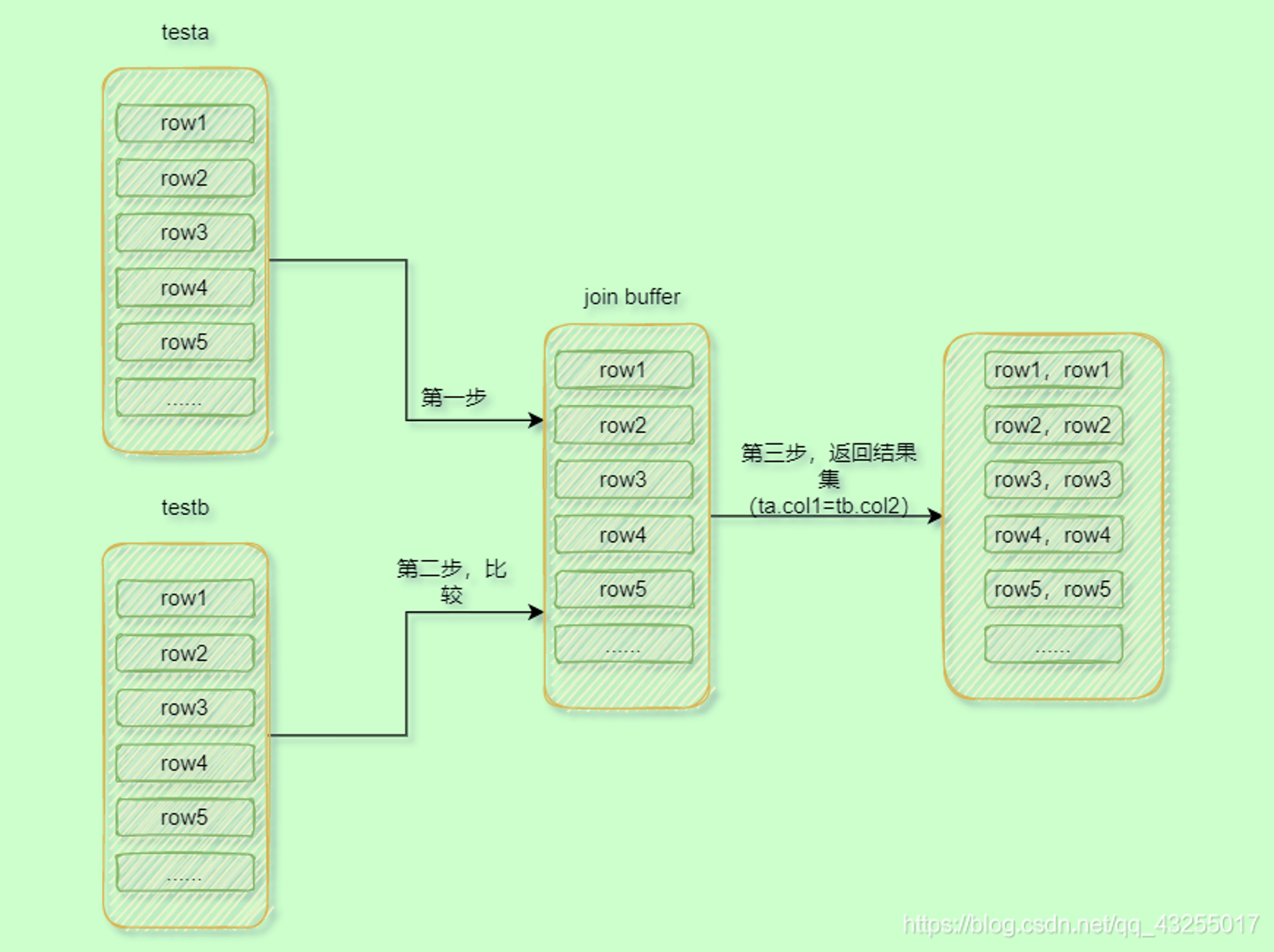

具体的流程图如下所示:

所以,从上面的执行的步骤来看(假设驱动表的行数为N,被驱动表的行数据为M),Block Nested-Loop Join的扫描的行数还是驱动表+被驱动表行数(N+M),在内存中总的比较次数还是驱动表*被驱动表行数(N*M)

上面我们提到join buffer是一块内存区域,并且有自己的大小,要是join buffer的大小不足够容纳驱动表的数量级怎么办呢?

答案就是分段,你要是join buffer没办法容纳驱动表的所有数据,那么就不把所有的数据加载到join buffer里面,先加载一部分,后面再加载另一部分,比如:先加载testa中的80条数据,与testb比较完数据后,清空再加载testa后20条数据,再与testb进行比较。具体执行流程如下:

  1. 先加载testa中的80条数据到join buffer
  2. 然后一次遍历testb的所有数据,与join buffer里面的数据进行比较,符合条件的组成结果集。
  3. 清空join buffer,再加载testa后面的20条数据。
  4. 然后一次遍历testb的所有数据,与join buffer里面的数据进行比较,符合条件的组成结果集并返回。

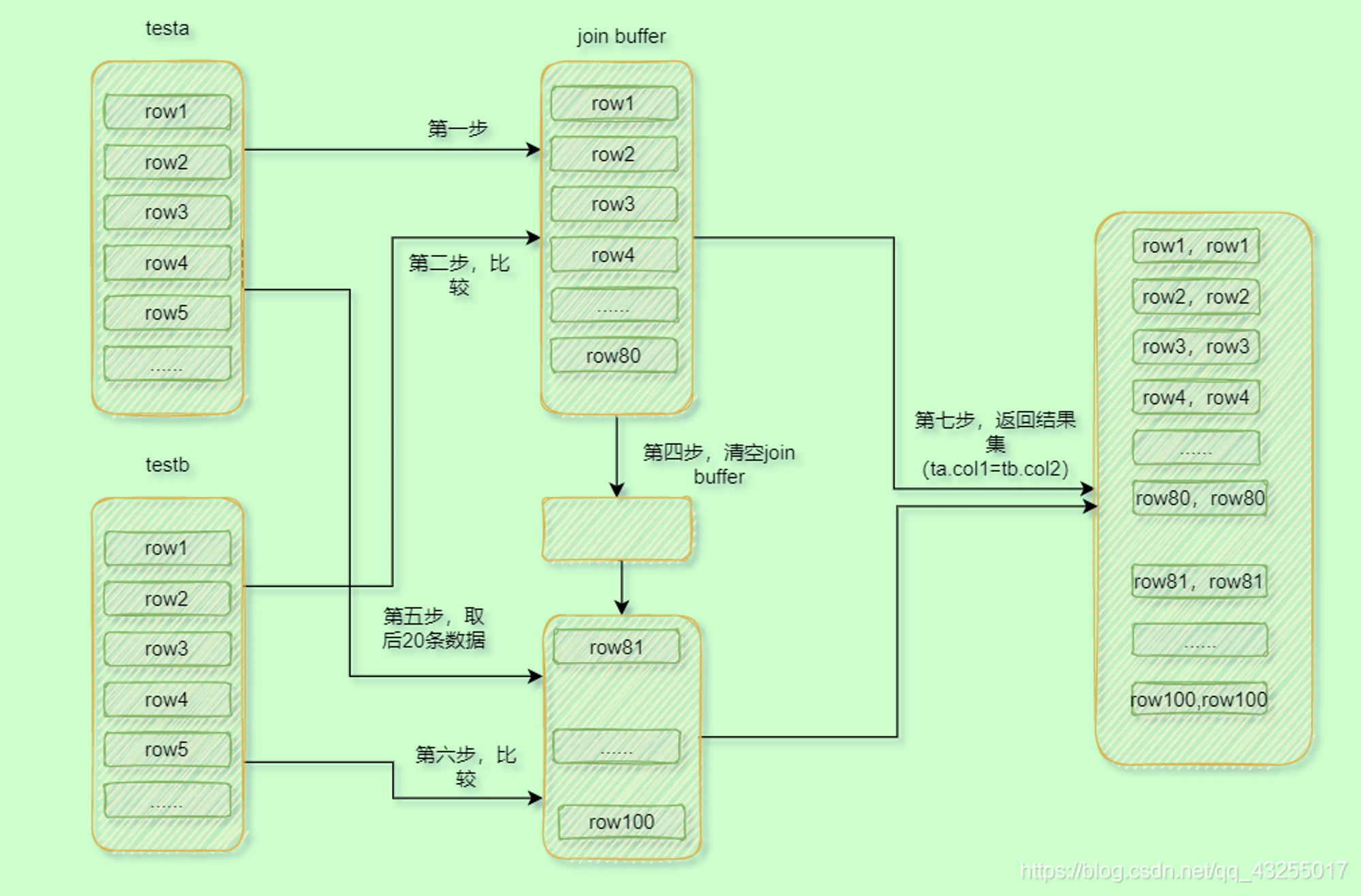

执行流程图如下所示:

从上面的结果来看相对于比内存足够的join buffer来说,分段的join buffer多了一遍全表全表遍历testb,并且分的段数越多,多扫描驱动表的次数就越多。,性能就越差,所以在某一些场景下,适当的增大join buffer的值,是能够提高join的效率。

假如驱动表的行数是N,分段参数为K,被驱动表的行数是M,那么总的扫描行数还是N+K*M,而内存比较的次数还是N*M,没有变。

其中K段数与N的数据量有关,若是N的数据量越大,那么可能K被分成段数就越多,这样多次重复扫描的被驱动表的次数就越多。

所以在join buffer不够的情况小,驱动表是越小越好,能够减少K值,减少重复扫描被驱动表的次数。这也就是为什么提倡小表要作为驱动表的原因。

那么这里提到小表的概念,是不是就是数据量少的就是认为是小表呢?其实不然,小表的真正的还是是实际参与join的数据量,比如以下的两条sql:

select * from testa ta left join testb tb on (ta.col1=tb.col2) where tb.id<=20;
select * from testb tb left join testa ta on (ta.col1=tb.col2) where tb.id<=20;

在第二条sql中,虽然testb驱动表数据量比较大,但是在where条件中实际参与join的行数也就是id小于等于20的数据,完全小于testa的数据量,所以这里选择以testb作为驱动表是更加的合适。

在实际的开发中Block Nested-Loop Join也是严禁被禁止出现的,严格要求关联条件建索引,所以性能最好的就是Index Nested-Loop Join算法。

Index Nested-Loop Join

当我们执行如下sql时:

select * from testa ta left join testb tb on (ta.col1=tb.col1);

它的执行流程如下:

  1. 首先取testa表的一行数据。
  2. 使用上面的行数据的col1字段去testb表进行查询。
  3. 在testb找到符合条件的数据行,并与testa的数据行组合作为结果集。
  4. 重复执行1-3步骤,直到取完testa表的所有数据。

因为testb的col1字段是建立了索引,所以,当使用testa表的字段col1去testb查找的时候,testb走的是col1索引的b+树的搜索,时间复杂度近似log2M,并且因为是select*,也就是要查找testb的所有字段,所以这里也涉及到回表查询,因此就变成了2*log2M,若是不懂回表的,可以参考这一篇文章:十万个为什么,精通Mysql索引

在这个过程中,testa表的扫描行数是全部,所以需要扫描100行,然后testa的每一行都与testb也是一一对应的,所以col1索引查询扫描的行数也是100行,所以总的扫描行数就是200行。

我们假设驱动表的数据行位N,被驱动表的数据行为M,那么近似的复杂度为: N+N*2*log M,因为驱动表的扫描行数就是N,然后被驱动表因为每一次都对应驱动表的一次,并且一次的时间复杂度就是近似2*log M,所以被驱动表就是N*2*log M。

明显N的值对于N+N*2*log M的结果值影响更大,所以N越小越好,所以选择小表作为驱动表是最优选择。

在一些情况下的优化,假如join的驱动表所需要的字段很少(两个),可以建立联合索引来优化join查询,并且如果业务允许的话,可以通过冗余字段,减少join的个数提高查询的效率

参考

《Mysql 45讲》
