手把手教你,一个案例学会用Matlab App Designer设计文字识别工具(附源码)

手把手教你,一个案例学会用Matlab App Designer设计文字识别工具

一、前言

有时候在读电子文档的过程中,往往会遇到图片形式的文本,想要复制下来,记个笔记甚是不便,需要对照着打字输入,活生生被逼成键盘侠啊......

被逼无奈,何不自己造个轮子,开发一款自己专属的文字识别工具呢,于是我们找到了Matlab App Designer。

玩过 Matlab 的朋友们都知道,构建图形用户界面,Matlab提供了两种工具,一是用guide构建,俗称GUI,在未来版本中会移除;二是用App Designer,俗称App,这是官方推荐的,也是以后主流的框架。

今天我们就通过一个简单案例来介绍如何利用App设计一个图片文字识别工具。

搭建的方式主要有两种:

  1. App设计器:灵活、方便、简单,现代化方法;
  2. 基于uifigure的编程方式:灵活、重构方便,适合构建复杂、大型的图形用户界面,原始社会方法。

这里我们就以编程方式进行创建。

二、预备

1. API接口

文字识别涉及到光学字符识别(Optical Character Recognition,OCR)技术,如果我们自己造这种底层的轮子,要有高精度的识别率,那估计累得够呛。

幸运的是市场上已经有成熟的工具了,如百度智能云、阿里云、科大讯飞等均提供了API接口,只需借过来用就完事。这里主要以百度智能云提供的文字识别API为例。

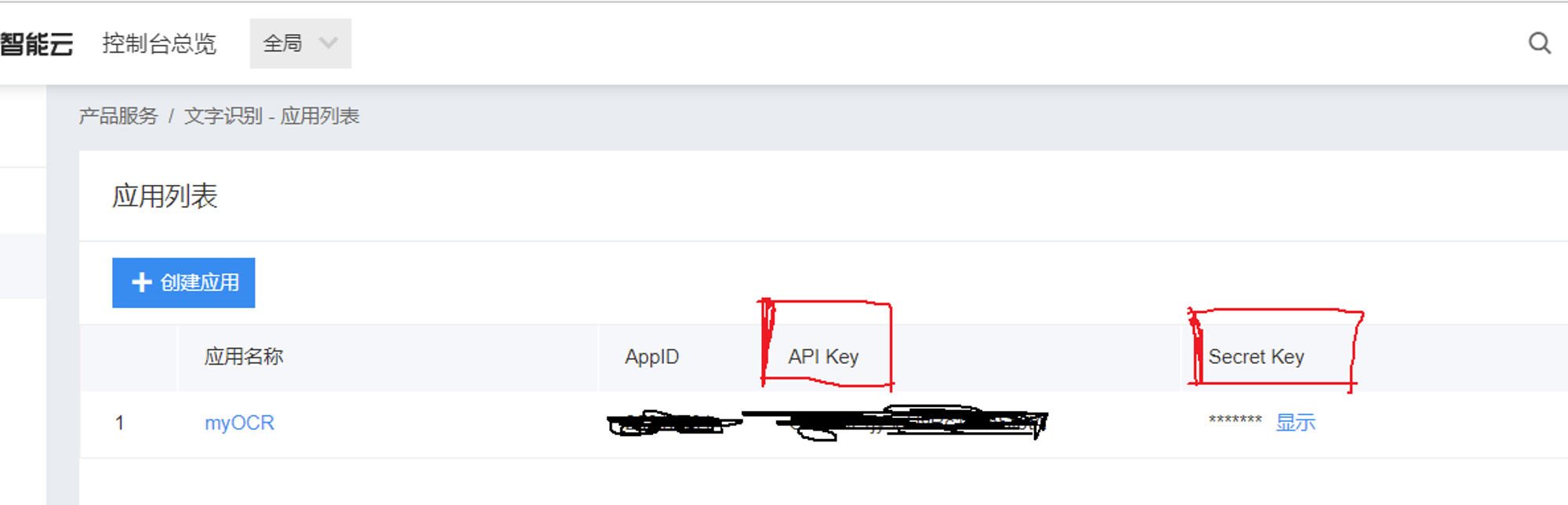

免费申请文字识别功能后,在控制台可以查看到API KeySecret Key,由这两个参数可以获得access_token,它是调用API接口的必需参数(如下图红色方框所示)。

通过查看文字识别的技术文档,我们可以得到通用文字识别(标准版)的请求接口,如下:

HTTP 方法POST

请求URLhttps://aip.baidubce.com/rest/2.0/ocr/v1/general_basic

URL参数:属性名:access_token,值:通过API KeySecret Key获取的access_token,参考“Access Token获取

Header:属性名:Content-Type,值:application/x-www-form-urlencoded

请求参数:属性名:image,值:图像数据,base64编码后进行urlencode,要求base64编码和urlencode后大小不超过4M,最短边至少15px,最长边最大4096px,支持jpg/jpeg/png/bmp格式

返回参数:属性名:words_result,值:识别结果数组

关于具体的HTTP请求过程接下来会细聊。

2. 图像的Base64编码

Base64是网络上最常见的用于传输8Bit字节码的编码方式之一,它是包括小写字母a-z、大写字母A-Z、数字0-9、符号+/共64个字符的字符集,等号=用来作为后缀用途。任何符号都可以转换成这个字符集中的字符,该转换过程就叫做Base64编码。Base64编码具有不可读性,需要解码后才能阅读。

许多编程语言都提供了现成的Base64编码库函数,Matlab也不例外,大家不妨 help matlab.net.base64encode查看细节。

下面提供三种Matlab中的实现方式:

  • Java类---org.apache.commons.codec.binary.Base64 和 matlab.net.base64encode
function base64string = img2base64(fileName)
%IMG2BASE64   Coding an image to base64 file
%  INPUTS:
%        fileName  string, an image file name
%  OUTPUTS:
%        base64string  string, the input image's base64 code
%  USAGE:
%        >>base64string = img2base64('1.jpg')
%        >>base64string = 'xxx'
%
try
    fid = fopen(fileName, 'rb');
    bytes = fread(fid);
    fclose(fid);
    % -------------------------------------------
    %  First method
    % -------------------------------------------
    encoder = org.apache.commons.codec.binary.Base64;
    base64string = char(encoder.encode(bytes))';
    % -------------------------------------------
    %  Second method
    % -------------------------------------------
    % base64string = matlab.net.base64encode(bytes);
catch
    disp('The file does not exist!');
    base64string = '';
end  % end try
end  % end function
  • 使用Python base64模块

Matlab中可以直接使用Python,那Python中提供的模块base64就可以直接使用了,源代码如下:

function base64string = img2base64_(fileName)
%IMG2BASE64   Coding an image to base64 file
%  INPUTS:
%        fileName  string, an image file name
%  OUTPUTS:
%        base64string  string, the input image's base64 code
%  USAGE:
%        >>base64string = img2base64('1.jpg')
%        >>base64string = 'xxx'
%
try
    f = py.open(fileName, 'rb');
    bytes = f.read();
    f.close();
    temp = char(py.base64.b64encode(bytes));
    temp = regexp(temp, '(?<=b'').+(?='')''match');
    base64string = temp{1};
catch
    disp('The file does not exist!');
    base64string = '';
end  % end try
end  % end function

我们可以对如下所示的同一张图片(500 x 500)进行base64编码,比较一下编码速度:

结果:'/9j/4AAQSkZ...AAAAAAD/9k='

  • Java类---org.apache.commons.codec.binary.Base64 :timer_clock: 0.000783 秒
  • matlab.net.base64encode :timer_clock: 0.017589 秒
  • Python base64模块 :timer_clock: 0.000709 秒

可以发现使用Java类和Python base64模块的方法,速度相当,而使用matlab.net.base64encode速度要慢20多倍,但编码一张大小为500 x 500的图像耗时0.02秒左右,其速度是非常之快了。

综合一下,我们推荐使用org.apache.commons.codec.binary.Base64类进行base64编码。

3. 屏幕截图

识别扫描版pdf文档、视频教程等中的文字时,我们需要对待识别文字所在区域截个图,保存为图像再进行后续识别操作。要实现上述过程,首先需要对屏幕进行截图,Matlab通过借助java.awt.Robot这个Java类来实现,截屏源代码如下所示:

function imgData = screenSnipping
%screenSnipping   Capturel full-screen to an image
%  Output:
%         imgData, uint8, image data.
% Source code from: https://www.mathworks.com/support/search.html/answers/362358-how-do-i-take-a-screenshot-using-matlab.html?fq=asset_type_name:answer%20category:matlab/audio-and-video&page=1
% Modified: Qingpinwangzi
% Date: Apr 14, 2021.

% Take screen capture
robo = java.awt.Robot;
tk = java.awt.Toolkit.getDefaultToolkit();
rectSize = java.awt.Rectangle(tk.getScreenSize());
cap = robo.createScreenCapture(rectSize);

% Convert to an RGB image
rgb = typecast(cap.getRGB(00, cap.getWidth, cap.getHeight, [], 0, cap.getWidth), 'uint8');
imgData = zeros(cap.getHeight, cap.getWidth, 3'uint8');
imgData(:, :, 1) = reshape(rgb(3:4:end), cap.getWidth, [])';
imgData(:, :, 2) = reshape(rgb(2:4:end), cap.getWidth, [])';
imgData(:, :, 3) = reshape(rgb(1:4:end), cap.getWidth, [])';
end

4. 调用百度API识别文字

上述第1节中我们提到过,access_token是调用API接口的必需参数。通过阅读技术文档得知,需要API KeySecret Key进行http请求就可以获得,核心代码如下:

url = ['https://aip.baidubce.com/oauth/2.0/token?grant_type=client_credentials&client_id=', apiKey, '&client_secret=', secretKey];
res = webread(url, options);
access_token = res.access_token;

有了access_token我们就可以调用文字识别API进行文字识别了,这里再分享下识别文字的源代码:

function result = getWordsByBaiduOCR(fileName, apiKey, secretKey, accessToken, apiURL, outType)
%GETWORDSBYBAIDUOCR   return recognition words
%  INPUTS:
%        fileName  string, an image file name
%        apiKey  string, the API Key of the application
%        secretKey  string, The Secret Key of the application
%        accessToken  string, default is '', get the Access Token by API
%        Key and Secret Key.
%        apiURL  string, such as:
%                       'https://aip.baidubce.com/rest/2.0/ocr/v1/accurate'
%                       'https://aip.baidubce.com/rest/2.0/ocr/v1/accurate_basic'
%                       'https://aip.baidubce.com/rest/2.0/ocr/v1/general_basic'
%       outType, 'MultiLine|SingleLine'
%  OUTPUTS:
%        result []|struct
%  USAGE:
%        >>result = getWordsByBaiduOCR(fileName, apiKey, secretKey, accessToken, apiURL)
%  Date: Mar 18, 2021.
%  Author: 清贫王子
%

options = weboptions('RequestMethod''post');
if isempty(outType)
    outType = 'MultiLine';
end

if isempty(accessToken)
    url = ['https://aip.baidubce.com/oauth/2.0/token?grant_type=client_credentials&client_id=', apiKey, '&client_secret=', secretKey];
    res = webread(url, options);
    access_token = res.access_token;
else
    access_token = accessToken;
end  % end if

url = [apiURL, '?access_token=', access_token];
options.HeaderFields = { 'Content-Type''application/x-www-form-urlencoded'};
imgBase64String = img2base64(fileName);
if isempty(imgBase64String)
    result = '';
    return
end  % end if
res = webwrite(url, 'image', imgBase64String, options);
wordsRsult = res.words_result;

data.ocrResultChar = '';

if strcmp(outType, 'SingleLine')
    for ii = 1 : size(wordsRsult, 1)
        data.ocrResultChar = [data.ocrResultChar, wordsRsult(ii,1).words];
    end  % end for

elseif strcmp(outType, 'MultiLine')
    for ii = 1 : size(wordsRsult, 1)
        data.ocrResultChar{ii} = wordsRsult(ii,1).words;
    end  % end for
end
result = data.ocrResultChar;
end  % end function

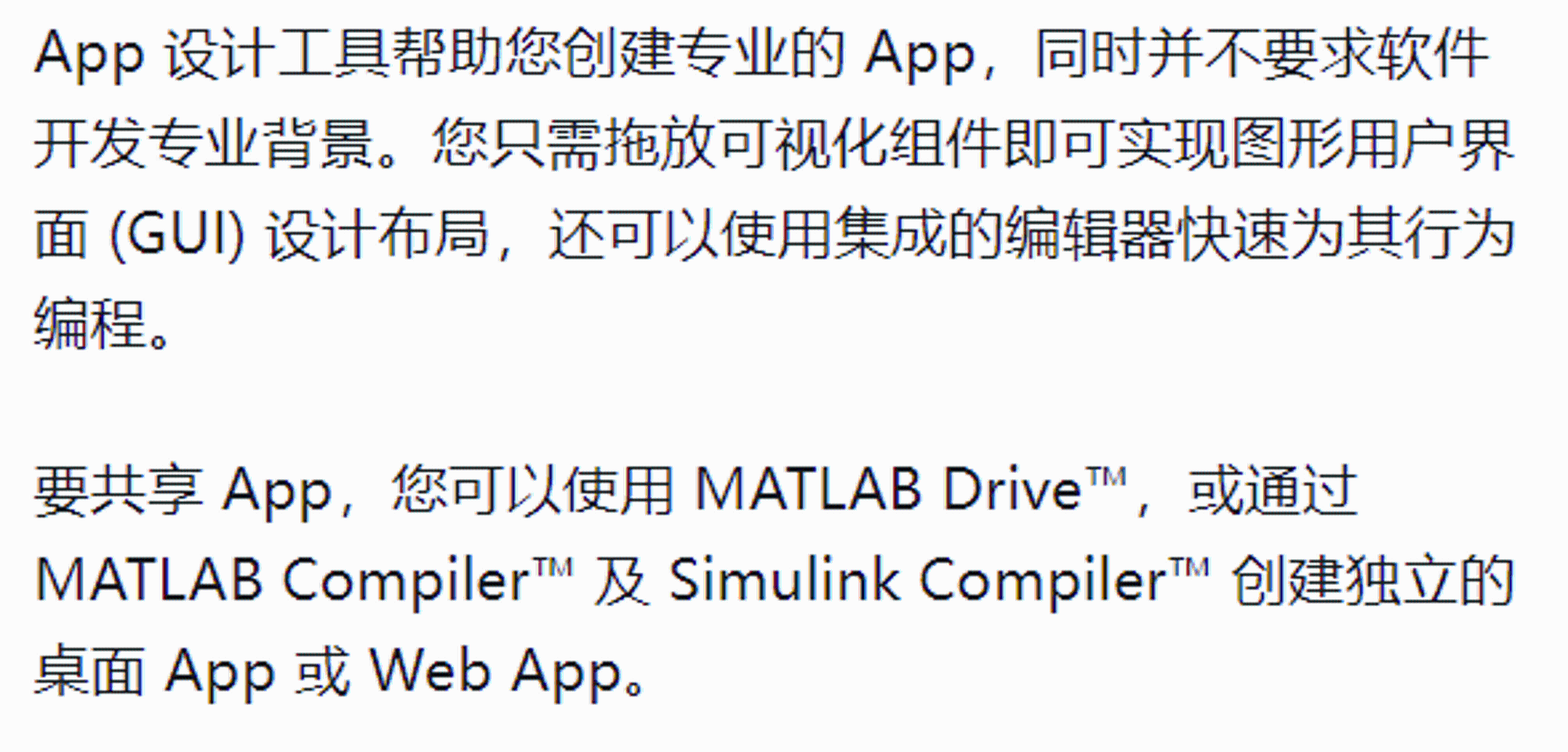

简单测试下这个函数,输入下面所示的图片,我们进行图片(截图地址:https://ww2.mathworks.cn/products/matlab/app-designer.html)中的文字识别。

>> result =

  1×7 cell 数组

  列 1 至 4

    {'App设计工具帮助您…'}    {'开发专业背景。您只…'}    {'面(GUI)设计布局,…'}    {'编程。'}

  列 5 至 7

    {'要共享App,您可以使…'}    {' MATLAB Compile…'}    {'桌面App或 Web App'}
>> result{1}

ans =

    'App设计工具帮助您创建专业的App,同时并不要求软件'

识别结果中共有7个cell,代表识别了图片中的7行文字,即1个cell对应1行识别的文字,如result{1}的结果。

三、工具搭建

以基于uifigure的编程方式创建APP,我们推荐面向对象(OOP)方法编程,简单起见,这里主要封装一个类来实现所需的功能。当然更标准的做法是利用MVC等设计模式将界面和逻辑分离,能达到对扩展开放,对修改封闭的软件设计原则。

1. 功能需求

我们的功能需求非常简单,主要有以下两个功能:

  • 识别已经存在的图像中的文字
  • 识别扫描版pdf文档、视频教程等中的文字

实现第1个功能,我们只需要加载图像,然后调用识别函数进行识别,将识别结果显示到文本区域就可以了;而实现第2个功能,首先需要屏幕截图,选取待识别文字所在的区域,存储为图像,后续处理和实现第1个功能的一样。

根据上述描述,我们需要的控件有:加载图像按钮,截图按钮,图像显示器,识别结果显示文本域。另外,需要一个清理按钮,用于清除显示的图像和识别结果;还需要一个设置按钮,用于配置API KeySecret Key

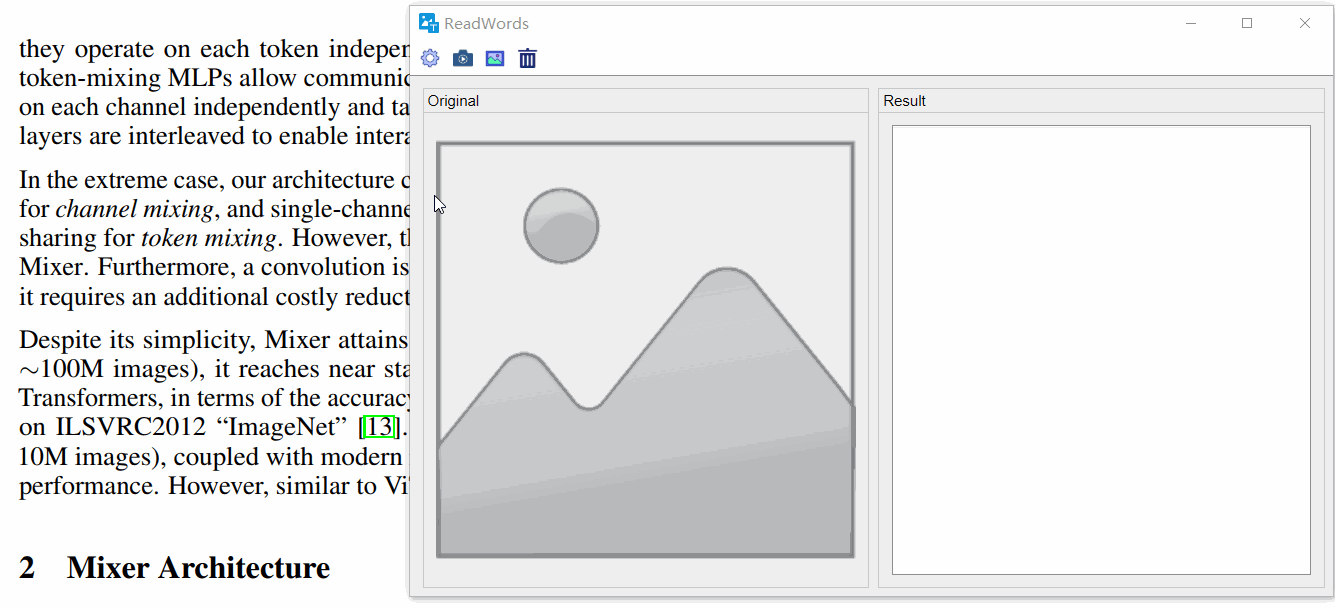

便于叙述,我们先展示下最终设计的结果,如下图所示:

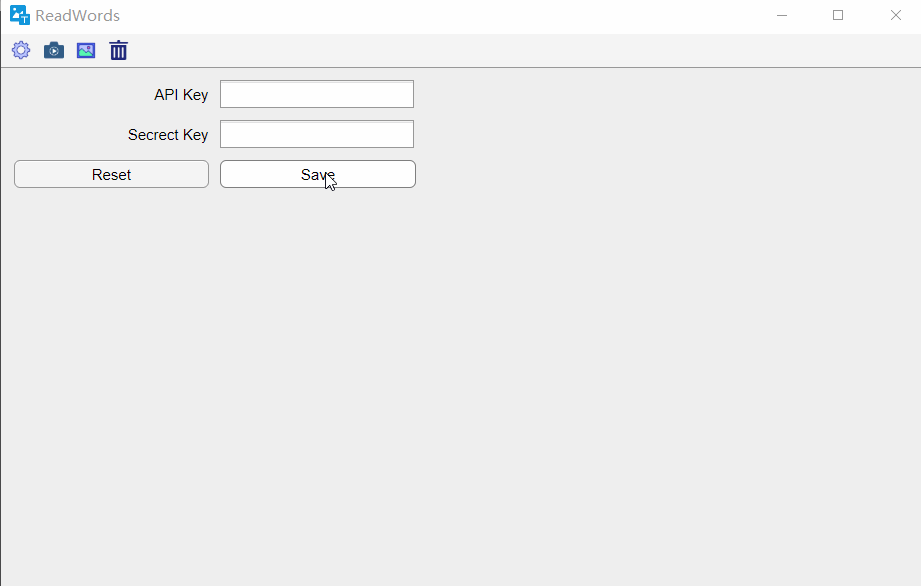

文字识别工具主界面 设置界面

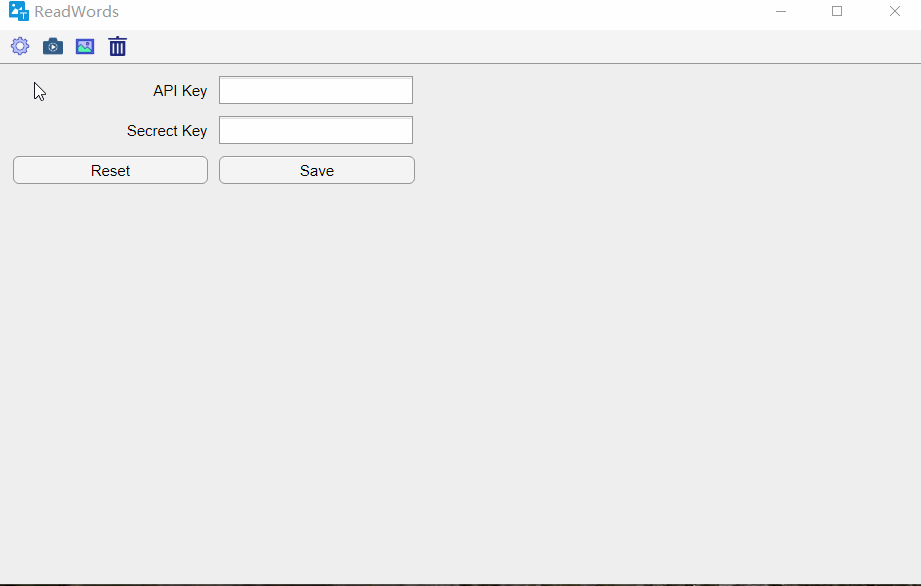

在设置界面中,需要两个标签和两个文本框,两外需要两个按钮。据此,我们需要的控件都清楚了,接下来让我们一起来创建他们吧!

2. 实现细节

主要封装一个类来实现所需的功能,我们给这个类起个名:ReadWords,这个类需要继承matlab.apps.AppBase,它的属性就是界面中的所有控件,那么这个类看上去应该是这样的:

classdef ReadWords < matlab.apps.AppBase
    %%
    properties
        UIFig                   matlab.ui.Figure

        ContainerForMain        matlab.ui.container.GridLayout
        ThisTB                  matlab.ui.container.Toolbar
        SnippingToolBtn         matlab.ui.container.toolbar.PushTool
        ImgLoadToolBtn          matlab.ui.container.toolbar.PushTool
        SetupToolBtn            matlab.ui.container.toolbar.PushTool
        CleanToolBtn            matlab.ui.container.toolbar.PushTool
        ImgShow                 matlab.ui.control.Image
        WordsShowTA             matlab.ui.control.TextArea

        ContainerForSetup       matlab.ui.container.GridLayout
        APIKeyText              matlab.ui.control.EditField
        SecrectKeyText          matlab.ui.control.EditField
        ResetBtn                matlab.ui.control.Button
        SaveBtn                 matlab.ui.control.Button
    end  % end properties

    %%
    properties(Hidden, Dependent)
        APIKeyVal
        SecrectKeyVal
    end  % end properties

    %%
    properties(Access = protected)
        HasSetup = false
    end  % end properties

end  % end classdef

下面说明下一些重要的属性

公有属性:

  • UIFig 必须是matlab.ui.Figure类的属性,通过uifigure构造,这是整个工具的主窗口
  • ContainerForMain 必须是matlab.ui.container.GridLayout类的属性,通过uigridlayout构造,这是主窗口的布局容器
  • ThisTB 必须是matlab.ui.container.Toolbar类的属性,通过uitoolbar构造,这是工具栏的容器,用于放置SnippingToolBtnImgLoadToolBtnSetupToolBtnCleanToolBtn这4个工具按钮
  • ImgShow 必须是matlab.ui.control.Image类的属性,通过uiimage构造,用于显示加载或者截图后的图像
  • WordsShowTA 必须是matlab.ui.control.TextArea类的属性,通过uitextarea构造,用于显示文字识别结果
  • ContainerForSetup 设置界面中的网格容器
  • APIKeyTextSecrectKeyText 主要用于输入APIKeySecrectKey
  • ResetBtnSaveBtn两个按钮分别用来实现重置和保存APIKeySecrectKey

从属、隐藏属性:

  • APIKeyVal 用于接收APIKeyText中输入的APIKey的值
  • SecrectKeyVal 用于接收SecrectKeyText中输入的SecrectKey的值

受保护属性:

  • HasSetup 用于标识是否配置了APIKeySecrectKey,默认为false

至此,我们设置好了所有的属性,然后进行构造方法、析构方法以及类方法的编写。

加上构造方法、析构方法以及从属属性APIKeyValSecrectKeyValget方法的代码后看上去是这样的:

classdef ReadWords < matlab.apps.AppBase
    %%
    properties
        UIFig                   matlab.ui.Figure

        ContainerForMain        matlab.ui.container.GridLayout
        ThisTB                  matlab.ui.container.Toolbar
        SnippingToolBtn         matlab.ui.container.toolbar.PushTool
        ImgLoadToolBtn          matlab.ui.container.toolbar.PushTool
        SetupToolBtn            matlab.ui.container.toolbar.PushTool
        CleanToolBtn            matlab.ui.container.toolbar.PushTool
        ImgShow                 matlab.ui.control.Image
        WordsShowTA             matlab.ui.control.TextArea

        ContainerForSetup       matlab.ui.container.GridLayout
        APIKeyText              matlab.ui.control.EditField
        SecrectKeyText          matlab.ui.control.EditField
        ResetBtn                matlab.ui.control.Button
        SaveBtn                 matlab.ui.control.Button
    end  % end properties

    %%
    properties(Hidden, Dependent)
        APIKeyVal
        SecrectKeyVal
    end  % end properties

    %%
    properties(Access = protected)
        HasSetup = false
    end  % end properties

    %%
    methods
        % --------------------------------------
        % % Constructor
        % --------------------------------------
        function app = ReadWords
            % Create UIFigure and components
            app.buildApp();
            % Register the app with App Designer
            registerApp(app, app.UIFig)

            if nargout == 0
                clear app
            end
        end  % end Constructor

        % --------------------------------------
        % % Destructor
        % --------------------------------------
        % Code that executes before app deletion
        function delete(app)
            % Delete UIFigure when app is deleted
            delete(app.UIFig)
        end  % end Constructor

        % --------------------------------------
        % % Get/Set methods
        % --------------------------------------
        % get.APIKeyVal
        function apiKeyVal = get.APIKeyVal(app)
            apiKeyVal = app.APIKeyText.Value;
        end

        % get.SecrectKeyVal
        function secrectKeyVal = get.SecrectKeyVal(app)
            secrectKeyVal = app.SecrectKeyText.Value;
        end
    end  % end methods
end  % end classdef

析构方法(Destructor)的写法是固定的,构造方法中的registerApp(app, app.UIFig)也是固定的,另外的buildApp()方法就用来创建界面、注册各个控件。

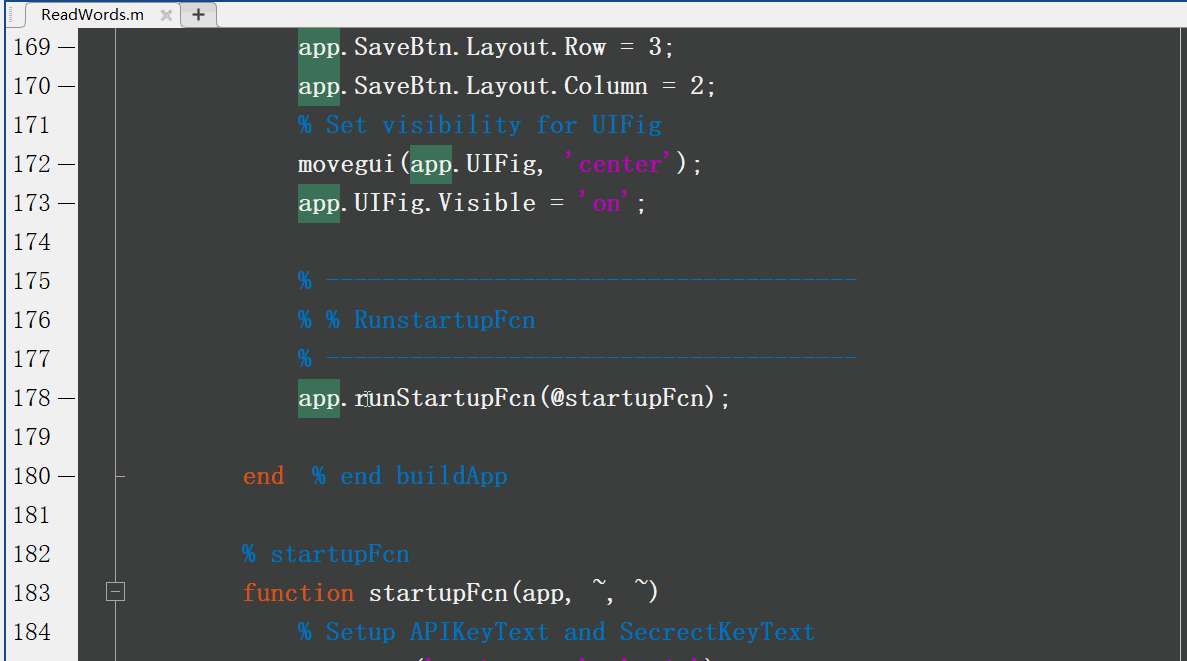

我们将后续的方法都创建为私有方法,添加了buildApp()方法后的整个ReadWords类是下面这样的:

classdef ReadWords < matlab.apps.AppBase
    %%
    properties
        UIFig                   matlab.ui.Figure

        ContainerForMain        matlab.ui.container.GridLayout
        ThisTB                  matlab.ui.container.Toolbar
        SnippingToolBtn         matlab.ui.container.toolbar.PushTool
        ImgLoadToolBtn          matlab.ui.container.toolbar.PushTool
        SetupToolBtn            matlab.ui.container.toolbar.PushTool
        CleanToolBtn            matlab.ui.container.toolbar.PushTool
        ImgShow                 matlab.ui.control.Image
        WordsShowTA             matlab.ui.control.TextArea

        ContainerForSetup       matlab.ui.container.GridLayout
        APIKeyText              matlab.ui.control.EditField
        SecrectKeyText          matlab.ui.control.EditField
        ResetBtn                matlab.ui.control.Button
        SaveBtn                 matlab.ui.control.Button
    end  % end properties

    %%
    properties(Hidden, Dependent)
        APIKeyVal
        SecrectKeyVal
    end  % end properties

    %%
    properties(Access = protected)
        HasSetup = false
    end  % end properties

    %%
    methods
        % --------------------------------------
        % % Constructor
        % --------------------------------------
        function app = ReadWords
            % Create UIFigure and components
            app.buildApp();
            % Register the app with App Designer
            registerApp(app, app.UIFig)

            if nargout == 0
                clear app
            end
        end  % end Constructor

        % --------------------------------------
        % % Destructor
        % --------------------------------------
        % Code that executes before app deletion
        function delete(app)
            % Delete UIFigure when app is deleted
            delete(app.UIFig)
        end  % end Constructor

        % --------------------------------------
        % % Get/Set methods
        % --------------------------------------
        % get.APIKeyVal
        function apiKeyVal = get.APIKeyVal(app)
            apiKeyVal = app.APIKeyText.Value;
        end

        % get.SecrectKeyVal
        function secrectKeyVal = get.SecrectKeyVal(app)
            secrectKeyVal = app.SecrectKeyText.Value;
        end
    end  % end methods

    %%
    methods(Access = private)
        % buildApp
        function buildApp(app)
            %
            % --------------------------------------
            % % Main Figure
            % --------------------------------------
            app.UIFig = uifigure();
            app.UIFig.Icon = 'icons/img2text.png';
            app.UIFig.Name = 'ReadWords';
            app.UIFig.Visible = 'off';
            app.UIFig.Position = [app.UIFig.Position(1), app.UIFig.Position(2), 745420];
            app.UIFig.AutoResizeChildren = 'on';
            app.UIFig.Units = 'Normalized';
            app.setAutoResize(app.UIFig, true);

            % --------------------------------------
            % % Toolbar
            % --------------------------------------
            app.ThisTB = uitoolbar(app.UIFig);
            % SetupToolBtn
            app.SetupToolBtn = uipushtool(app.ThisTB);
            app.SetupToolBtn.Icon = 'icons/setup.png';
            app.SetupToolBtn.Tooltip = 'Setup';

            % SnippingToolBtn
            app.SnippingToolBtn = uipushtool(app.ThisTB);
            app.SnippingToolBtn.Icon = 'icons/snip.png';
            app.SnippingToolBtn.Tooltip = 'Screenshot';

            % ImgLoadToolBtn
            app.ImgLoadToolBtn = uipushtool(app.ThisTB);
            app.ImgLoadToolBtn.Icon = 'icons/load.png';
            app.ImgLoadToolBtn.Tooltip = 'Load image';

            % CleanToolBtn
            app.CleanToolBtn = uipushtool(app.ThisTB);
            app.CleanToolBtn.Icon = 'icons/clean.png';
            app.CleanToolBtn.Tooltip = 'Clean';

            % --------------------------------------
            % % ContainerForMain
            % --------------------------------------
            app.ContainerForMain = uigridlayout(app.UIFig, [12]);

            % ContainerForMain
            imgShowPanel = uipanel(app.ContainerForMain, 'Title''Original');
            resultShowPanel = uipanel(app.ContainerForMain, 'Title''Result');
            % ImgShow
            imgShowPanelLay = uigridlayout(imgShowPanel, [11]);
            imgShowPanelLay.RowSpacing = 0;
            imgShowPanelLay.ColumnSpacing = 0;
            app.ImgShow = uiimage(imgShowPanelLay);
            % WordsShowTA
            resultShowPanelLay = uigridlayout(resultShowPanel, [11]);
            resultShowPanelLay.RowSpacing = 0;
            resultShowPanelLay.ColumnSpacing = 0;
            app.WordsShowTA = uitextarea(resultShowPanelLay);
            app.WordsShowTA.FontSize = 22;

            % --------------------------------------
            % % ContainerForSetup
            % --------------------------------------
            app.ContainerForSetup = uigridlayout(app.UIFig, [43]);
            app.ContainerForSetup.RowHeight = {222222'1x'};
            app.ContainerForSetup.ColumnWidth = {'1x''1x''2.5x'};
            app.ContainerForSetup.Visible = 'off';
            apiKeyLabel = uilabel(app.ContainerForSetup, 'Text''API Key');
            apiKeyLabel.HorizontalAlignment = 'right';
            apiKeyLabel.Layout.Row = 1;
            apiKeyLabel.Layout.Column = 1;
            % APIKeyText
            app.APIKeyText = uieditfield(app.ContainerForSetup);
            app.APIKeyText.Layout.Row = 1;
            app.APIKeyText.Layout.Column = 2;
            secrectKeyLabel = uilabel(app.ContainerForSetup, 'Text''Secrect Key');
            secrectKeyLabel.HorizontalAlignment = 'right';
            secrectKeyLabel.Layout.Row = 2;
            secrectKeyLabel.Layout.Column = 1;
            % SecrectKeyText
            app.SecrectKeyText = uieditfield(app.ContainerForSetup);
            app.SecrectKeyText.Layout.Row = 2;
            app.SecrectKeyText.Layout.Column = 2;
            % ResetBtn
            app.ResetBtn = uibutton(app.ContainerForSetup, 'Text''Reset');
            app.ResetBtn.Layout.Row = 3;
            app.ResetBtn.Layout.Column = 1;
            % SaveBtn
            app.SaveBtn = uibutton(app.ContainerForSetup, 'Text''Save');
            app.SaveBtn.Layout.Row = 3;
            app.SaveBtn.Layout.Column = 2;
            % Set visibility for UIFig
            movegui(app.UIFig, 'center');
            app.UIFig.Visible = 'on';

            % --------------------------------------
            % % RunstartupFcn
            % --------------------------------------
            app.runStartupFcn(@startupFcn);

        end  % end buildApp
    end  % methods
end  % end classdef

需要注意的是,工具栏按钮和窗口的图标来源于:https://www.easyicon.cc/。一些常见的图标素材都可以从中免费下载。我们已经将图标下载完毕,需要的朋友可以点击下方链接来下载:

链接:https://pan.baidu.com/s/11kIvt4SX-MhQ2ltEeC18ZA 提取码:5i3k

另外,app.runStartupFcn(@startupFcn);语句调用的是父类matlab.apps.AppBase的方法,我们将各个控件的注册任务放在startupFcn这个方法中完成。这里不妨先注释掉这个语句,直接运行ReadWords.m便可以显示出我们刚才在buildApp方法中构造的界面了,动图演示如下:

可以看到,我们在点击工具栏各个按钮时,没有反应,这是因为到目前为止我们还没有给各个控件注册回调方法,那接下来将会在startupFcn这个方法中完成各个控件的注册任务,代码如下:

classdef ReadWords < matlab.apps.AppBase
    %%
    properties
        UIFig                   matlab.ui.Figure

        ContainerForMain        matlab.ui.container.GridLayout
        ThisTB                  matlab.ui.container.Toolbar
        SnippingToolBtn         matlab.ui.container.toolbar.PushTool
        ImgLoadToolBtn          matlab.ui.container.toolbar.PushTool
        SetupToolBtn            matlab.ui.container.toolbar.PushTool
        CleanToolBtn            matlab.ui.container.toolbar.PushTool
        ImgShow                 matlab.ui.control.Image
        WordsShowTA             matlab.ui.control.TextArea

        ContainerForSetup       matlab.ui.container.GridLayout
        APIKeyText              matlab.ui.control.EditField
        SecrectKeyText          matlab.ui.control.EditField
        ResetBtn                matlab.ui.control.Button
        SaveBtn                 matlab.ui.control.Button
    end  % end properties

    %%
    properties(Hidden, Dependent)
        APIKeyVal
        SecrectKeyVal
    end  % end properties

    %%
    properties(Access = protected)
        HasSetup = false
    end  % end properties

    %%
    methods
        % --------------------------------------
        % % Constructor
        % --------------------------------------
        function app = ReadWords
            % Create UIFigure and components
            app.buildApp();
            % Register the app with App Designer
            registerApp(app, app.UIFig)

            if nargout == 0
                clear app
            end
        end  % end Constructor

        % --------------------------------------
        % % Destructor
        % --------------------------------------
        % Code that executes before app deletion
        function delete(app)
            % Delete UIFigure when app is deleted
            delete(app.UIFig)
        end  % end Constructor

        % --------------------------------------
        % % Get/Set methods
        % --------------------------------------
        % get.APIKeyVal
        function apiKeyVal = get.APIKeyVal(app)
            apiKeyVal = app.APIKeyText.Value;
        end

        % get.SecrectKeyVal
        function secrectKeyVal = get.SecrectKeyVal(app)
            secrectKeyVal = app.SecrectKeyText.Value;
        end
    end  % end methods

    %%
    methods(Access = private)
        % buildApp
        function buildApp(app)
            %
            % --------------------------------------
            % % Main Figure
            % --------------------------------------
            app.UIFig = uifigure();
            app.UIFig.Icon = 'icons/img2text.png';
            app.UIFig.Name = 'ReadWords';
            app.UIFig.Visible = 'off';
            app.UIFig.Position = [app.UIFig.Position(1), app.UIFig.Position(2), 745420];
            app.UIFig.AutoResizeChildren = 'on';
            app.UIFig.Units = 'Normalized';
            app.setAutoResize(app.UIFig, true);

            % --------------------------------------
            % % Toolbar
            % --------------------------------------
            app.ThisTB = uitoolbar(app.UIFig);
            % SetupToolBtn
            app.SetupToolBtn = uipushtool(app.ThisTB);
            app.SetupToolBtn.Icon = 'icons/setup.png';
            app.SetupToolBtn.Tooltip = 'Setup';

            % SnippingToolBtn
            app.SnippingToolBtn = uipushtool(app.ThisTB);
            app.SnippingToolBtn.Icon = 'icons/snip.png';
            app.SnippingToolBtn.Tooltip = 'Screenshot';

            % ImgLoadToolBtn
            app.ImgLoadToolBtn = uipushtool(app.ThisTB);
            app.ImgLoadToolBtn.Icon = 'icons/load.png';
            app.ImgLoadToolBtn.Tooltip = 'Load image';

            % CleanToolBtn
            app.CleanToolBtn = uipushtool(app.ThisTB);
            app.CleanToolBtn.Icon = 'icons/clean.png';
            app.CleanToolBtn.Tooltip = 'Clean';

            % --------------------------------------
            % % ContainerForMain
            % --------------------------------------
            app.ContainerForMain = uigridlayout(app.UIFig, [12]);

            % ContainerForMain
            imgShowPanel = uipanel(app.ContainerForMain, 'Title''Original');
            resultShowPanel = uipanel(app.ContainerForMain, 'Title''Result');
            % ImgShow
            imgShowPanelLay = uigridlayout(imgShowPanel, [11]);
            imgShowPanelLay.RowSpacing = 0;
            imgShowPanelLay.ColumnSpacing = 0;
            app.ImgShow = uiimage(imgShowPanelLay);
            % WordsShowTA
            resultShowPanelLay = uigridlayout(resultShowPanel, [11]);
            resultShowPanelLay.RowSpacing = 0;
            resultShowPanelLay.ColumnSpacing = 0;
            app.WordsShowTA = uitextarea(resultShowPanelLay);
            app.WordsShowTA.FontSize = 22;

            % --------------------------------------
            % % ContainerForSetup
            % --------------------------------------
            app.ContainerForSetup = uigridlayout(app.UIFig, [43]);
            app.ContainerForSetup.RowHeight = {222222'1x'};
            app.ContainerForSetup.ColumnWidth = {'1x''1x''2.5x'};
            app.ContainerForSetup.Visible = 'off';
            apiKeyLabel = uilabel(app.ContainerForSetup, 'Text''API Key');
            apiKeyLabel.HorizontalAlignment = 'right';
            apiKeyLabel.Layout.Row = 1;
            apiKeyLabel.Layout.Column = 1;
            % APIKeyText
            app.APIKeyText = uieditfield(app.ContainerForSetup);
            app.APIKeyText.Layout.Row = 1;
            app.APIKeyText.Layout.Column = 2;
            secrectKeyLabel = uilabel(app.ContainerForSetup, 'Text''Secrect Key');
            secrectKeyLabel.HorizontalAlignment = 'right';
            secrectKeyLabel.Layout.Row = 2;
            secrectKeyLabel.Layout.Column = 1;
            % SecrectKeyText
            app.SecrectKeyText = uieditfield(app.ContainerForSetup);
            app.SecrectKeyText.Layout.Row = 2;
            app.SecrectKeyText.Layout.Column = 2;
            % ResetBtn
            app.ResetBtn = uibutton(app.ContainerForSetup, 'Text''Reset');
            app.ResetBtn.Layout.Row = 3;
            app.ResetBtn.Layout.Column = 1;
            % SaveBtn
            app.SaveBtn = uibutton(app.ContainerForSetup, 'Text''Save');
            app.SaveBtn.Layout.Row = 3;
            app.SaveBtn.Layout.Column = 2;
            % Set visibility for UIFig
            movegui(app.UIFig, 'center');
            app.UIFig.Visible = 'on';

            % --------------------------------------
            % % RunstartupFcn
            % --------------------------------------
            app.runStartupFcn(@startupFcn);
        end  % end buildApp

        % startupFcn
        function startupFcn(app, ~, ~)
            % Setup APIKeyText and SecrectKeyText
            if exist('apikey.mat''file')
                temp = load('apikey.mat');
                app.APIKeyText.Value = temp.key.apiKeyVal;
                app.APIKeyText.Editable = 'off';
                app.SecrectKeyText.Value = temp.key.secrectKeyVal;
                app.SecrectKeyText.Editable = 'off';
            end

            % Register callback
            app.SnippingToolBtn.ClickedCallback = @app.clickedSnippingToolBtn;
            app.ImgLoadToolBtn.ClickedCallback = @app.clickedImgLoadToolBtn;
            app.SetupToolBtn.ClickedCallback = @app.clickedSetupToolBtn;
            app.CleanToolBtn.ClickedCallback = @app.clickedCleanToolBtn;

            app.ResetBtn.ButtonPushedFcn = @app.callbackResetBtn;
            app.SaveBtn.ButtonPushedFcn = @app.callbackSaveBtn;
        end  % end function
    end  % methods
end  % end classdef

由此,我们总共为6个按钮注册了6个回调方法,需要都进行实现,不然触发按钮时,该按钮不会做出响应。简单起见,这里我们以实现设置界面中的SaveBtn的回调方法callbackSaveBtn为例子来说明。

在没有设置APIKeySecrectKey前,触发SnippingToolBtn或者ImgLoadToolBtn会有先进行设置的提示:

callbackSaveBtn方法实现的逻辑:首先由HasSetup属性判断是否进行了APIKeySecrectKey的设置(初始默认是false没有设置),如果没有设置,会提示没有APIKeySecrectKey,则需要输入APIKeySecrectKey的值,然后点击保存按钮,那么后台会将获取到的值存储下来(.mat文件),更新HasSetup的值为true,后续我们就不必要再次输入了,要想更换值的话,点击重置按钮重新配置即可;如果进行了设置(HasSetup属性为true),直接保存即可。

具体的代码如下:

% --------------------------------------
% % Callback functions
% --------------------------------------
% callbackSaveBtn
function callbackSaveBtn(app, ~, ~)
    if ~isempty(app.SecrectKeyText.Value) && ~isempty(app.APIKeyText.Value)
        key.apiKeyVal = app.APIKeyText.Value;
        key.secrectKeyVal = app.SecrectKeyText.Value;
        if exist('apikey.mat''file')
            delete('apikey.mat');
        end
        save('apikey.mat''key');
        !attrib +s +h apikey.mat
        uialert(app.UIFig, 'Save successfully!''Confirm''Icon''success');
        app.APIKeyText.Editable = 'off';
        app.SecrectKeyText.Editable = 'off';
    else
        uialert(app.UIFig, 'API Key or Secrect Key is empty!''Confirm''Icon''warning');
    end  % end if
end  % callbackSaveBtn

实现了保存按钮的功能后,就可以得到如下动图所示的效果了。

其他的回调函数源代码:

% clickedSnippingToolBtn
function clickedSnippingToolBtn(app, ~, ~)
    if ~isempty(app.SecrectKeyText.Value) && ~isempty(app.APIKeyText.Value)
        app.UIFig.Visible = 'off';
        pause(0.1);
        outFileName = 'temp.png';
        cropImg(outFileName);
        !attrib +s +h temp.png
        %
        app.ImgShow.ImageSource = imread(outFileName);
        app.UIFig.Visible = 'on';
        %
        apiURL = 'https://aip.baidubce.com/rest/2.0/ocr/v1/accurate_basic';
        words = getWordsByBaiduOCR(outFileName, app.APIKeyVal, app.SecrectKeyVal, '', apiURL, 'MultiLine');
        app.WordsShowTA.Value = words;
    else
        msg = {'API Key or Secrect Key is empty!''Please set it up first!'};
        uialert(app.UIFig, msg, 'Confirm''Icon''warning');
    end
end  % end clickedSnippingToolBtn

% clickedImgLoadToolBtn
function clickedImgLoadToolBtn(app, ~, ~)
    if ~isempty(app.SecrectKeyText.Value) && ~isempty(app.APIKeyText.Value)
        [fName, fPath] = uigetfile({'*.png''*.jpg''*.bmp''*.tif'}, 'Open image');
        if ~isequal(any([fName, fPath]), 0)
            img = imread(strcat(fPath, fName));
            outFileName = 'temp.png';
            if exist(outFileName, 'file')
                delete(outFileName)
            end
            imwrite(img, outFileName);
            !attrib +s +h temp.png
            %
            app.ImgShow.ImageSource = imread(outFileName);
            app.UIFig.Visible = 'on';
            %
            apiURL = 'https://aip.baidubce.com/rest/2.0/ocr/v1/accurate_basic';
            words = getWordsByBaiduOCR(outFileName, app.APIKeyVal, app.SecrectKeyVal, '', apiURL, 'MultiLine');
            app.WordsShowTA.Value = words;
        else
            return
        end  % end if
    else  % end if
        msg = {'API Key or Secrect Key is empty!''Please set it up first!'};
        uialert(app.UIFig, msg, 'Confirm''Icon''warning');
    end
end  % end clickedImgLoadToolBtn

% clickedSetupToolBtn
function clickedSetupToolBtn(app, ~, ~)
    if ~app.HasSetup
        app.ContainerForMain.Visible = 'off';
        app.ContainerForSetup.Visible = 'on';
        app.HasSetup = true;
    else
        app.ContainerForMain.Visible = 'on';
        app.ContainerForSetup.Visible = 'off';
        app.HasSetup = false;
    end
end  % end clickedSetupToolBtn

% clickedCleanToolBtn
function clickedCleanToolBtn(app, ~, ~)
    app.WordsShowTA.Value = '';
    app.ImgShow.ImageSource = '';
end  % end clickedCleanToolBtn

% callbackResetBtn
function callbackResetBtn(app, ~, ~)
    app.APIKeyText.Value = '';
    app.APIKeyText.Editable = 'on';
    app.SecrectKeyText.Value = '';
    app.SecrectKeyText.Editable = 'on';
end  % callbackResetBtn

四、使用演示

现在让我们来测试一下搭建的图像识别工具吧,比如,某麻子同学是一名研究生,在阅读那种扫描版的pdf文献时,想把其中的一段语句复制下来用于记录笔记或者做PPT用,这时我们的工具就派上用场了:

刹那间,某麻子同学得到了想要的结果,露出了久违的幸福的一笑!

五、结语

至此,我们完成了一个比较完整的文字识别工具!希望您喜欢,并且可以从中获得有用的东西。

本文完整代码,请在公众号内回复“文字识别工具”进行下载。

图像处理与MATLAB

2021/09/27  阅读:22  主题:姹紫

作者介绍

图像处理与MATLAB
