利用MVC设计模式构建GUI(PyQt5版)

今天介绍一个PyQt5中利用MVC设计模式构建GUI的例子,这个案例来源于《MATLAB面向对象编程——从入门到设计模式(第2版)》第7章内容,关于存取款的GUI工具设计,详情请参考127~160页面。

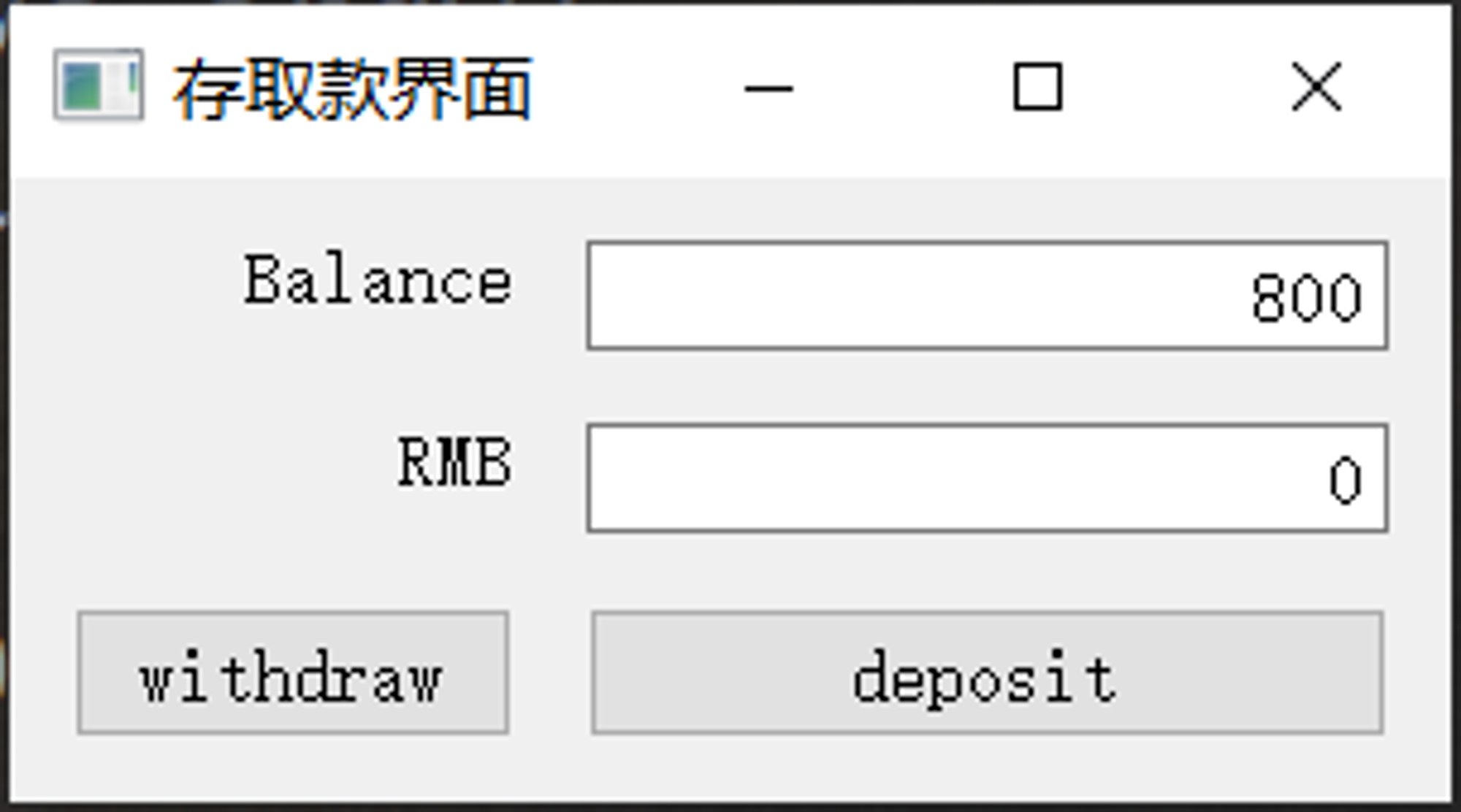

利用PyQt5最终创建的界面如下:

接下来聊一聊,具体的实现细节。

与Matlab设计的版本对比,唯一的区别在于事件处理机制的实现方式不同而已。

PyQt5/Qt 中称为信号和槽,用于对象之间的通信,当指定事件发生,一个事件信号会被发射,槽可以被任何Python脚本调用。当和槽连接的信号被发射时,槽会被调用。自定义事件由PyQt5.QtCore中的pyqtSignal方法完成。

Matlab 中的handle类也已经帮我们实现好了事件处理机制,除了控件自带的,诸如 CallbackButtonPushedFcn等属性(也可以理解成内置事件)外,也可以自定义事件(events定义),然后通过notify方法进行事件的注册(对应于Qt中的信号发射!),最后由addlistener监听事件(相当于槽的作用)。

实现的模型类源码如下:

# !/usr/bin/env python3
# -*- coding:utf-8 -*-

from PyQt5.QtCore import QObject, pyqtSignal


class BalanceModel(QObject):

    balance_changed = pyqtSignal()

    def __init__(self, balance):
        super(BalanceModel, self).__init__()
        self.balance = balance

    def withdraw(self, val):
        self.balance -= val
        self.balance_changed.emit()

    def deposit(self, val):
        self.balance += val
        self.balance_changed.emit()

由语句balance_changed = pyqtSignal()自定义了一个事件信号:balance_changed。在模型类中,当取款或存款发生时,余额发生了改变,即balance_changed事件信号触发了,会发布(发射)消息(通过绑定emit()方法)。接下来需要在视图类中定义所谓的槽函数,即监听balance_changed事件信号,做出响应。

视图类的源码如下:

# !/usr/bin/env python3
# -*- coding:utf-8 -*-

from PyQt5.QtWidgets import (QWidget,
                             QGridLayout,
                             QLabel,
                             QLineEdit,
                             QPushButton)
from PyQt5.QtCore import Qt
from BalanceController import BalanceController


class BalanceView(QWidget):

    def __init__(self, m_obj):
        super(BalanceView, self).__init__()
        self.m_obj = m_obj
        self.c_obj = self.make_controller()  # Controller object
        self.balance_label = None
        self.balance_text = None
        self.rmb_label = None
        self.rmb_text = None
        self.withdraw_btn = None
        self.deposit_btn = None
        self.build_app()
        self.attach2controller(self.c_obj)
        self.m_obj.balance_changed.connect(self.update_balance)

    def build_app(self):
        self.setVisible(False)
        self.resize(300120)
        self.setWindowTitle('存取款界面')

        self.balance_label = QLabel('Balance')
        self.balance_label.setAlignment(Qt.AlignRight)
        self.balance_text = QLineEdit()
        self.balance_text.setAlignment(Qt.AlignRight)
        self.balance_text.setReadOnly(True)
        self.balance_text.setText('0')
        self.rmb_label = QLabel('RMB')
        self.rmb_label.setAlignment(Qt.AlignRight)
        self.rmb_text = QLineEdit()
        self.rmb_text.setAlignment(Qt.AlignRight)
        self.rmb_text.setText('0')
        self.withdraw_btn = QPushButton('withdraw')
        self.withdraw_btn.setAutoFillBackground(True)
        self.deposit_btn = QPushButton('deposit')

        main_layout = QGridLayout(self)
        main_layout.setHorizontalSpacing(15)
        main_layout.setVerticalSpacing(15)

        main_layout.addWidget(self.balance_label, 0012)
        main_layout.addWidget(self.balance_text, 0212)
        main_layout.addWidget(self.rmb_label, 1012)
        main_layout.addWidget(self.rmb_text, 1212)
        main_layout.addWidget(self.withdraw_btn, 2012)
        main_layout.addWidget(self.deposit_btn, 2212)

        self.setLayout(main_layout)
        self.setVisible(True)
        self.update_balance()

    def update_balance(self):
        self.balance_text.setText(str(self.m_obj.balance))

    def make_controller(self):
        controller = BalanceController(self, self.m_obj)
        return controller

    def attach2controller(self, controller):
        self.withdraw_btn.clicked.connect(controller.withdraw_btn_callback)
        self.deposit_btn.clicked.connect(controller.deposit_btn_callback)

对于按钮控件,需要connect方法监听该事件信号: self.m_obj.balance_changed.connect(self.update_balance)

控制器类源码如下:

# !/usr/bin/env python3
# -*- coding:utf-8 -*-


class BalanceController:

    def __init__(self, v_obj, m_obj):
        self.v_obj = v_obj
        self.m_obj = m_obj

    def withdraw_btn_callback(self):
        val = float(self.v_obj.rmb_text.displayText())
        self.m_obj.withdraw(val)

    def deposit_btn_callback(self):
        val = float(self.v_obj.rmb_text.displayText())
        self.m_obj.deposit(val)

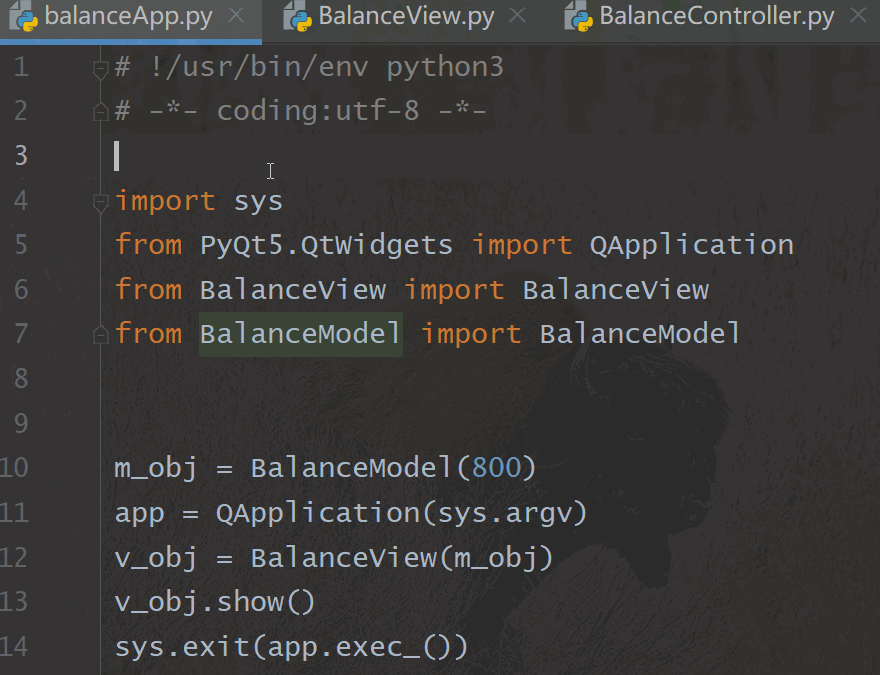

最后,我们可以自定义脚本 balanceApp.py 将MVC的源代码组合起来,就可以运行出这个GUI小工具了,具体如下动图所示:

至此,我们介绍了一个比较完整的利用MVC设计模式构建GUI的方法!希望您喜欢,并且可以从中获得有用的东西。

本文完整代码,请在公众号内回复“pyqt5_mvc”进行下载。
