Spring Cloud Netflix Ribbon源码解析(一)

基于Spring Cloud Hoxton.SR9版本


前言

如果您在看阅读的时候感觉吃力,请自行补充基础知识,该系列只是带领大家走读源码,通过读源码,弄懂背后实现的原理以及一些扩展点,以便更好的辅助日常工作的开发。

如果您在看阅读的时候感觉吃力,请自行补充基础知识,该系列只是带领大家走读源码,通过读源码,弄懂背后实现的原理以及一些扩展点,以便更好的辅助日常工作的开发。

如果您在看阅读的时候感觉吃力,请自行补充基础知识,该系列只是带领大家走读源码,通过读源码,弄懂背后实现的原理以及一些扩展点,以便更好的辅助日常工作的开发。 重要的事情说三遍!!!

由于之前的排版有问题,代码不便于阅读,所以经过了重新排版。本文假设读者已经知道ribbon在微服务中的作用,如果不了解,请自行百度。好了,废话不多说,直接上干货。

基本用法

@LoadBalanced
@Bean
public RestTemplate restTemplate() {
    return new RestTemplate();
}

@GetMapping("/call/echo/{message}")
public String callEcho(@PathVariable String message) {
    // 访问应用 nacos-discovery-provider-sample 的 REST "/echo/{message}"
    return restTemplate.getForObject("http://nacos-discovery-provider-sample/echo/" + message, String.class);
}

其中关键代码就是@LoadBalanced注解的使用,那么我们就从这个注解开始,看看它到底做了什么,为什么只是RestTemplate上标注了它,就能起到负载均衡的作用。

在正式源码分析之前,根据以往的知识,我们先大胆的猜测一下,框架是怎么实现的。

  • 收集被@LoadBalanced注解标记的bean
  • 循环restTemplate bean集合,然后依次添加拦截器
  • 在真正方法调用的时候,先执行拦截器方法,根据服务名,获取服务列表
  • 根据某个负载均衡算法,从服务列表中选择一个服务实例,从而将服务名替换为真实的ip地址
  • 最后将restTemplate.getForObject()中的服务名,替换为真实ip地址,发起远程调用

然而真实的情况,是不是像我们猜测的这样呢?通过阅读源码来一步步验证我们的猜测。

源码分析

配置阶段

@LoadBalanced注解

@Target({ ElementType.FIELD, ElementType.PARAMETER, ElementType.METHOD })
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@Qualifier
public @interface LoadBalanced {

}

通过查看这个注解,我们发现这个注解被@Qualifier修饰,那么这个注解就是@Qualifier的派生注解。这里顺便提一下@Qualifier注解的作用:用来修饰或者限定某个bean,当依赖注入时,可以像下面的代码一样,收集spring容器中所有被@Qualifier注解修饰的bean,起到一个标记的作用。

@LoadBalanced
@Autowired(required = false)
private List<RestTemplate> restTemplates = Collections.emptyList();

那么我们看一下被@LoadBalanced标记的RestTemplate在哪里被用到,这里直接说结果:在LoadBalancerAutoConfiguration类中被使用。下面进入这个类中看一看。

LoadBalancerAutoConfiguration

@Configuration(proxyBeanMethods = false)
@ConditionalOnClass(RestTemplate.class)
@ConditionalOnBean(LoadBalancerClient.class)
@EnableConfigurationProperties(LoadBalancerRetryProperties.class)
public class LoadBalancerAutoConfiguration {

 @LoadBalanced
 @Autowired(required = false)
 private List<RestTemplate> restTemplates = Collections.emptyList();

 @Autowired(required = false)
 private List<LoadBalancerRequestTransformer> transformers = Collections.emptyList();

 @Bean
 public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
   final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
  return () -> restTemplateCustomizers.ifAvailable(customizers -> {
   for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) {
    for (RestTemplateCustomizer customizer : customizers) {
     customizer.customize(restTemplate);
    }
   }
  });
 }

 @Bean
 @ConditionalOnMissingBean
 public LoadBalancerRequestFactory loadBalancerRequestFactory(
   LoadBalancerClient loadBalancerClient) {
  return new LoadBalancerRequestFactory(loadBalancerClient, this.transformers);
 }

 @Configuration(proxyBeanMethods = false)
 @ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
 static class LoadBalancerInterceptorConfig {

  @Bean
  public LoadBalancerInterceptor ribbonInterceptor(
    LoadBalancerClient loadBalancerClient,
    LoadBalancerRequestFactory requestFactory) {
   return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
  }

  @Bean
  @ConditionalOnMissingBean
  public RestTemplateCustomizer restTemplateCustomizer(
    final LoadBalancerInterceptor loadBalancerInterceptor) {
   return restTemplate -> {
    List<ClientHttpRequestInterceptor> list = new ArrayList<>(
      restTemplate.getInterceptors());
    list.add(loadBalancerInterceptor);
    restTemplate.setInterceptors(list);
   };
  }

 }
 //省略部分代码
 ......
}

我们看到这个类的最上面就是通过收集spring容器中被@LoadBalanced标记的RestTemplate。这个类中配置了三个核心的bean,分别是SmartInitializingSingleton、LoadBalancerInterceptor、RestTemplateCustomizer,那么接下来我们重点分析下这三个配置。

LoadBalancerInterceptor

@Bean
public LoadBalancerInterceptor ribbonInterceptor(
  LoadBalancerClient loadBalancerClient,
  LoadBalancerRequestFactory requestFactory)

{
 return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
}

我们看到这个bean,spring帮我们注入了LoadBalancerClientLoadBalancerRequestFactory两个bean,(那么这两个bean是在哪里注册的呢?答案是:LoadBalancerClientRibbonAutoConfiguration配置类中注册的,具体实现是RibbonLoadBalancerClient,这里我们先有一个印象,后面会用到这个对象。LoadBalancerRequestFactory是在LoadBalancerAutoConfiguration配置类中注册的,是一个工厂类,用于创建LoadBalancerRequest对象,这里也留一个印象。)然后将这两个bean传入构造函数中。LoadBalancerInterceptor的作用,正如我们最开始猜测的那样,就是在执行RestTemplate的时候,拦截请求,之后做一系列的处理。那么我们接着看一下,他是怎么被设置到RestTemplate上的。

RestTemplateCustomizer

@Bean
@ConditionalOnMissingBean
public RestTemplateCustomizer restTemplateCustomizer(
  final LoadBalancerInterceptor loadBalancerInterceptor)

{
 return restTemplate -> {
  List<ClientHttpRequestInterceptor> list = new ArrayList<>(
    restTemplate.getInterceptors());
  list.add(loadBalancerInterceptor);
  restTemplate.setInterceptors(list);
 };
}

就是在这里将LoadBalancerInterceptor设置到restTemplate中去的。到这里还没有结束,那么他们两个是怎么关联起来的呢,那么就引入了第三个关键bean:SmartInitializingSingleton

SmartInitializingSingleton

@Bean
public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
  final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers)

{
 return () -> restTemplateCustomizers.ifAvailable(customizers -> {
  for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this.restTemplates) {
   for (RestTemplateCustomizer customizer : customizers) {
    customizer.customize(restTemplate);
   }
  }
 });
}

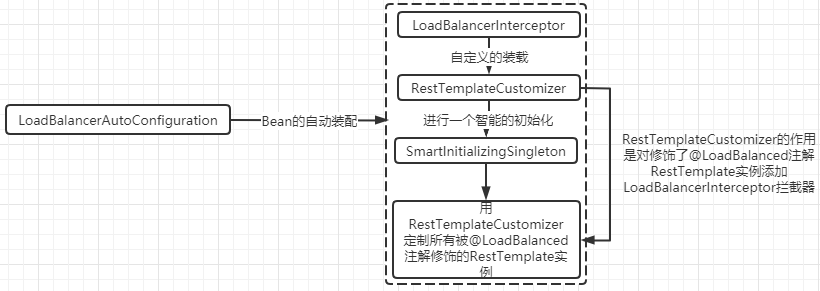

我们可以看到,这里注册了SmartInitializingSingletonbean,然后将LoadBalancerInterceptorRestTemplateCustomizer,通过循环调用customizer.customize(restTemplate);方法将两者做了关联。我们都知道:SmartInitializingSingleton的实现类,会在spring应用上下文启动的时候,调用其内部的afterSingletonsInstantiated方法,而以上代码,即通过lambda表达式重写了afterSingletonsInstantiated方法。到此就分析完了配置阶段的代码,也验证了我们一开始的猜想:即框架内部收集了所有被@LoadBalanced注解标记的RestTemplate,然后将LoadBalancerInterceptor绑定到RestTemplate中。 最后补充一张时序图,如下图所示:

运行阶段

重点关注LoadBalancerInterceptor

@Override
public ClientHttpResponse intercept(final HttpRequest request, final byte[] body,
  final ClientHttpRequestExecution execution)
 throws IOException
{
 final URI originalUri = request.getURI();
 String serviceName = originalUri.getHost();
 Assert.state(serviceName != null,
   "Request URI does not contain a valid hostname: " + originalUri);
 return this.loadBalancer.execute(serviceName,
   this.requestFactory.createRequest(request, body, execution));
}

此处将真正的执行委托给loadBalancer去执行,还记得这个loadBalancer具体是哪个吗?是RibbonLoadBalancerClient这个对象,不记得的话,请回忆下。 那么看看RibbonLoadBalancerClient的execute方法。

RibbonLoadBalancerClient

public <T> execute(String serviceId, LoadBalancerRequest<T> request, Object hint)
   throws IOException
{
 ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
 Server server = getServer(loadBalancer, hint);
 if (server == null) {
  throw new IllegalStateException("No instances available for " + serviceId);
 }
 RibbonServer ribbonServer = new RibbonServer(serviceId, server,
   isSecure(server, serviceId),
   serverIntrospector(serviceId).getMetadata(server));

 return execute(serviceId, ribbonServer, request);
}

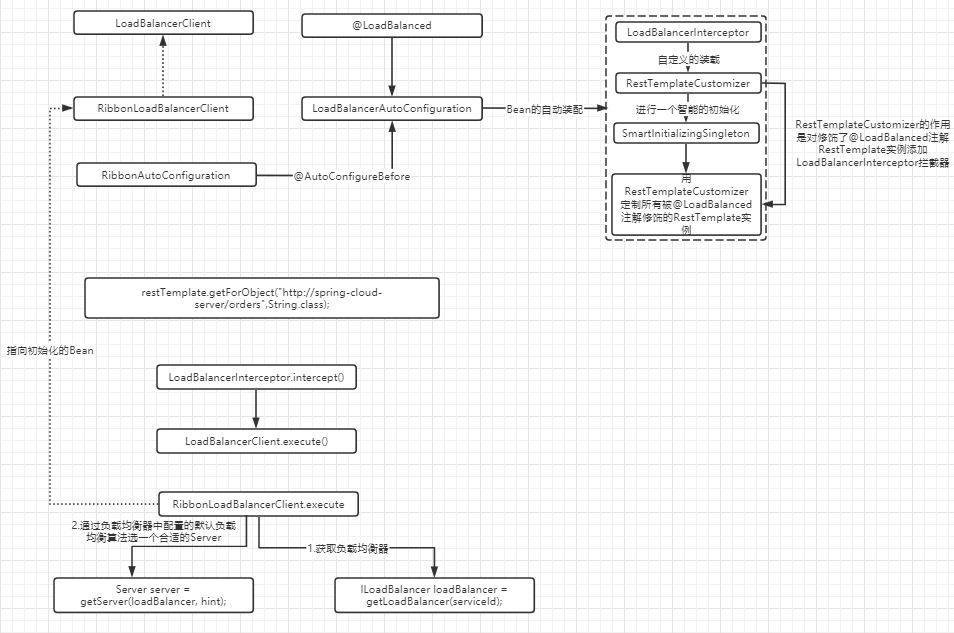

进入到这个方法,首先通过getLoadBalancer方法获取负载均衡器,然后调用getServer方法,传入上一步得到的负载均衡器,获取一个server,这里返回的server对象中,内部持有的就是真实的ip地址,此处是不是也验证了,我们一开始的猜测呢。最后调用execute方法。开始之前先贴一张时序图,方便大家理解:

  1. 接着看下getLoadBalancer方法做了哪些事:
protected ILoadBalancer getLoadBalancer(String serviceId) {
 return this.clientFactory.getLoadBalancer(serviceId);
}

通过serviceId获取负载均衡器,这里的clientFactory是通过RibbonAutoConfiguration注册的SpringClientFactory。最终通过SpringClientFactorygetLoadBalancer方法,根据serviceId从spring子上下文中查找ILoadBalancer类型的bean,其实最终得到是ZoneAwareLoadBalancer实例(详见:RibbonClientConfiguration配置类),具体细节这里就不进行深入了,请读者自行查阅源码。下面贴一张类图:

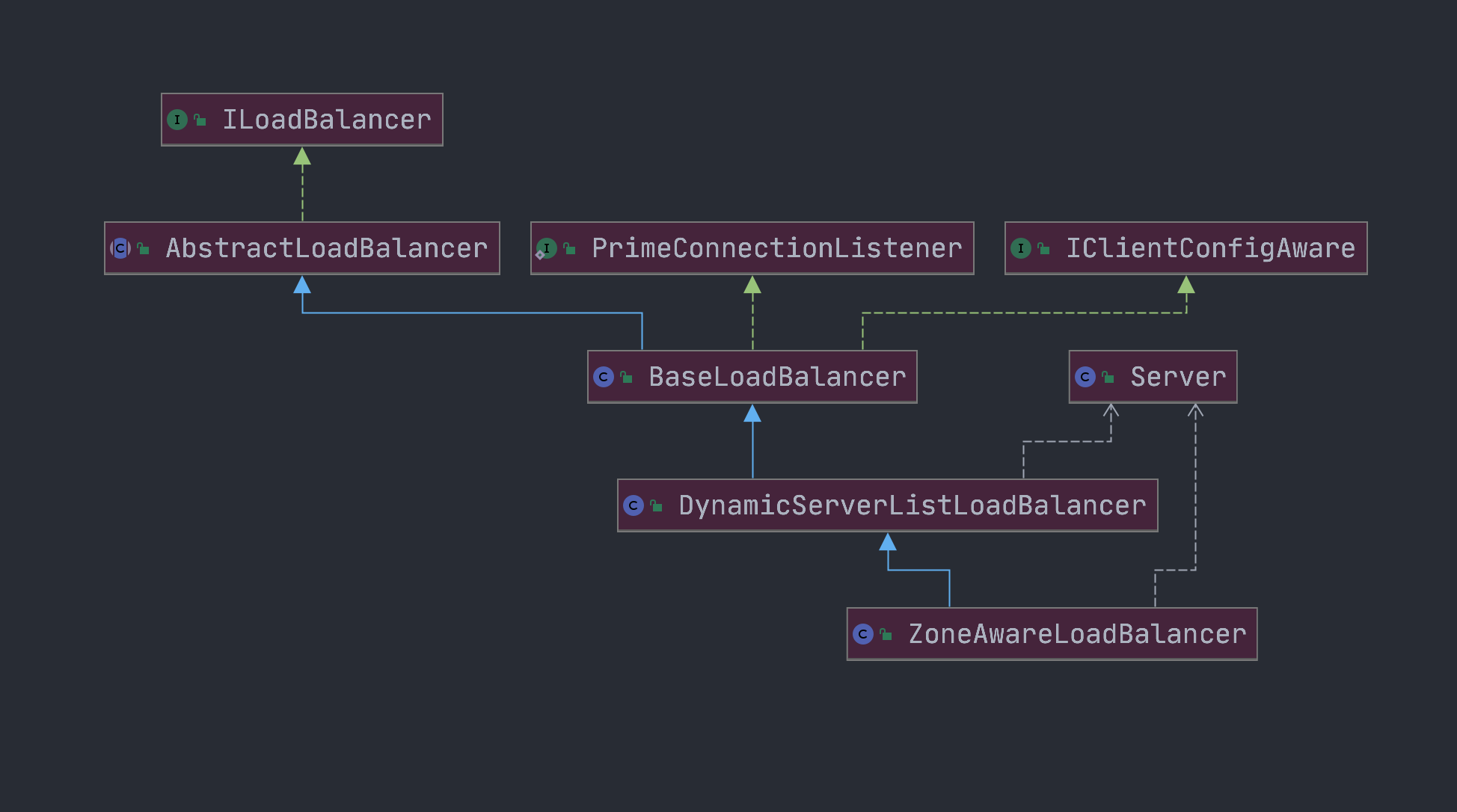

解释说明:

ILoadBalancer接口:定义添加服务,选择服务,获取可用服务,获取所有服务方法

AbstractLoadBalancer抽像类:定义了一个关于服务实例的分组枚举,包含了三种类型的服务:ALL表示所有服务,STATUS_UP表示正常运行的服务,STATUS_NOT_UP表示下线的服务。

BaseLoadBalancer:

1):类中有两个List集合,一个List集合用来保存所有的服务实例,还有一个List集合用来保存当前有效的服务实例

2):定义了一个IPingStrategy,用来描述服务检查策略,IPingStrategy默认实现采用了SerialPingStrategy实现

3):chooseServer方法中(负载均衡的核心方法),调用IRule中的choose方法来找到一个具体的服务实例,默认实现是RoundRobinRule

4):PingTask用来检查Server是否有效,默认执行时间间隔为10秒

5):markServerDown方法用来标记一个服务是否有效,标记方式为调用Server对象的setAlive方法设置isAliveFlag属性为false

6):getReachableServers方法用来获取所有有效的服务实例列表

7):getAllServers方法用来获取所有服务的实例列表

8):addServers方法表示向负载均衡器中添加一个新的服务实例列表

DynamicServerListLoadBalancer:主要是实现了服务实例清单在运行期间的动态更新能力,同时提供了对服务实例清单的过滤功能。

ZoneAwareLoadBalancer:主要是重写DynamicServerListLoadBalancer中的chooseServer方法,由于DynamicServerListLoadBalancer中负责均衡的策略依然是BaseLoadBalancer中的线性轮询策略,这种策略不具备区域感知功能

  1. 然后看一下getServer方法,做了哪些事情:
protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
 if (loadBalancer == null) {
  return null;
 }
 // Use 'default' on a null hint, or just pass it on?
 return loadBalancer.chooseServer(hint != null ? hint : "default");
}

内部通过上一步传入的负载均衡器,即ZoneAwareLoadBalancer,然后调用其chooseServer方法,选择一个server。接下来看一下loadBalancer.chooseServer("default")方法:

public Server chooseServer(Object key) {
    if (counter == null) {
        counter = createCounter();
    }
    counter.increment();
    if (rule == null) {
        return null;
    } else {
        try {
            return rule.choose(key);
        } catch (Exception e) {
            logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", name, key, e);
            return null;
        }
    }
}

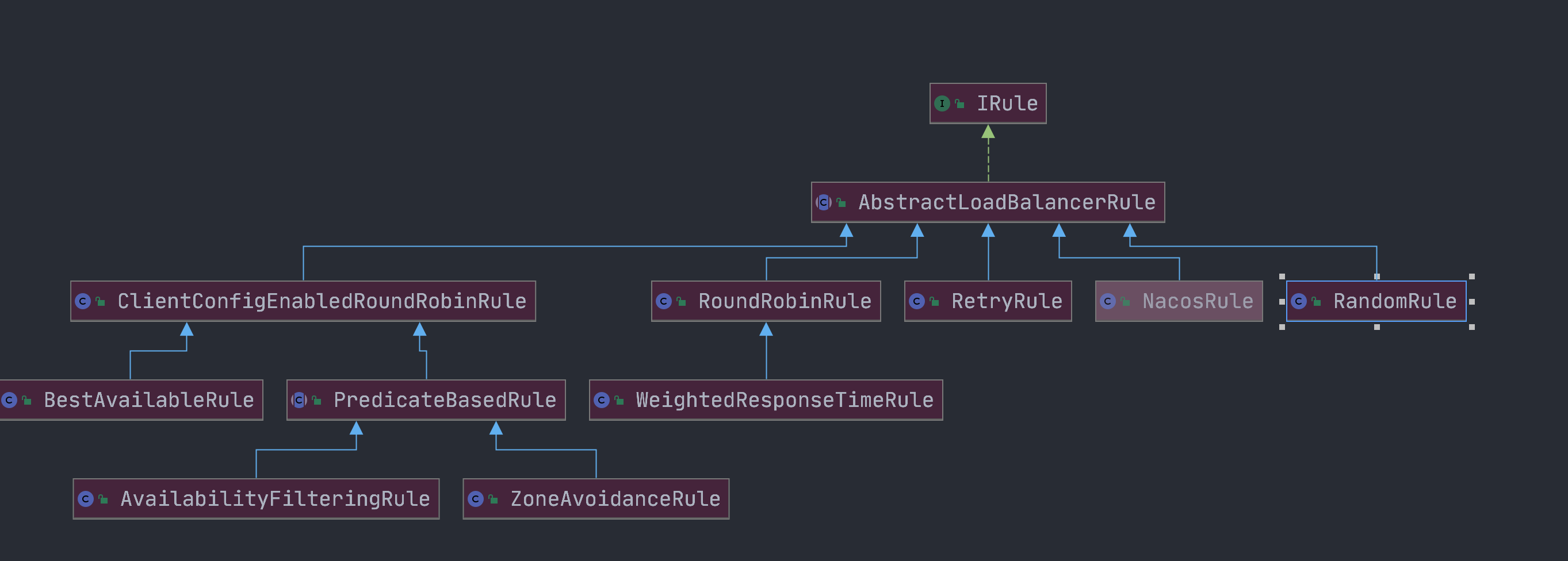

最终会调用父类BaseLoadBalancerchooseServer方法,内部最终调用rule.choose(key),这里的rule默认为RoundRobinRule,老规矩,开始之前先奉上IRule的类图,如下图:

然后我们进入RoundRobinRulechoose方法:

public Server choose(ILoadBalancer lb, Object key) {
    if (lb == null) {
        log.warn("no load balancer");
        return null;
    }

    Server server = null;
    int count = 0;
    while (server == null && count++ < 10) {
        List<Server> reachableServers = lb.getReachableServers();
        List<Server> allServers = lb.getAllServers();
        int upCount = reachableServers.size();
        int serverCount = allServers.size();

        if ((upCount == 0) || (serverCount == 0)) {
            log.warn("No up servers available from load balancer: " + lb);
            return null;
        }

        int nextServerIndex = incrementAndGetModulo(serverCount);
        server = allServers.get(nextServerIndex);

        if (server == null) {
            /* Transient. */
            Thread.yield();
            continue;
        }

        if (server.isAlive() && (server.isReadyToServe())) {
            return (server);
        }

        // Next.
        server = null;
    }

    if (count >= 10) {
        log.warn("No available alive servers after 10 tries from load balancer: "
                + lb);
    }
    return server;
}

最终通过incrementAndGetModulo方法,对服务列表总数进行取模运算,得到服务下标索引

private int incrementAndGetModulo(int modulo) {
    for (;;) {
        int current = nextServerCyclicCounter.get();
        int next = (current + 1) % modulo;
        if (nextServerCyclicCounter.compareAndSet(current, next))
            return next;
    }
}

好了,到这里已经将ribbon从配置到运行的主干代码已经分析完毕,并且也一步步验证了文章开头的猜想。当然在分析源代码的过程中,还有很多分支没有介绍,这里就留给读者自己去探索了,后续有时间我也会补充一些关于ribbon的其他源码分析,敬请期待。

总结

spring cloud netflix ribbon通过LoadBalancerAutoConfiguration配置类,分别注册了SmartInitializingSingleton、LoadBalancerInterceptor、RestTemplateCustomizer三个bean,通过SmartInitializingSingleton将其它2个bean串联了起来,使得RestTemplate具备了ribbon的负载均衡能力。并通过RibbonClientConfiguration配置类对ribbon客户端做了相关配置。

补充

通过阅读源码我们可以得知,如果想在RestTemplate.getForObject()方法执行前,做一些个性化的处理,那么就可以参照LoadBalancerInterceptor类,实现ClientHttpRequestInterceptor接口,重写intercept方法,从而达到自定义拦截器处理。更多知识点,希望大家自己去挖掘,这里只是起到一个抛针引线的作用。
