Flink入门 02.安装部署

Flink支持多种安装模式

  • Local—本地单机模式,学习测试时使用

  • Standalone—独立集群模式,Flink自带集群,开发测试环境使用

  • StandaloneHA—独立集群高可用模式,Flink自带集群,开发测试环境使用

  • On Yarn—计算资源统一由Hadoop YARN管理,生产环境使用

1 Local本地模式

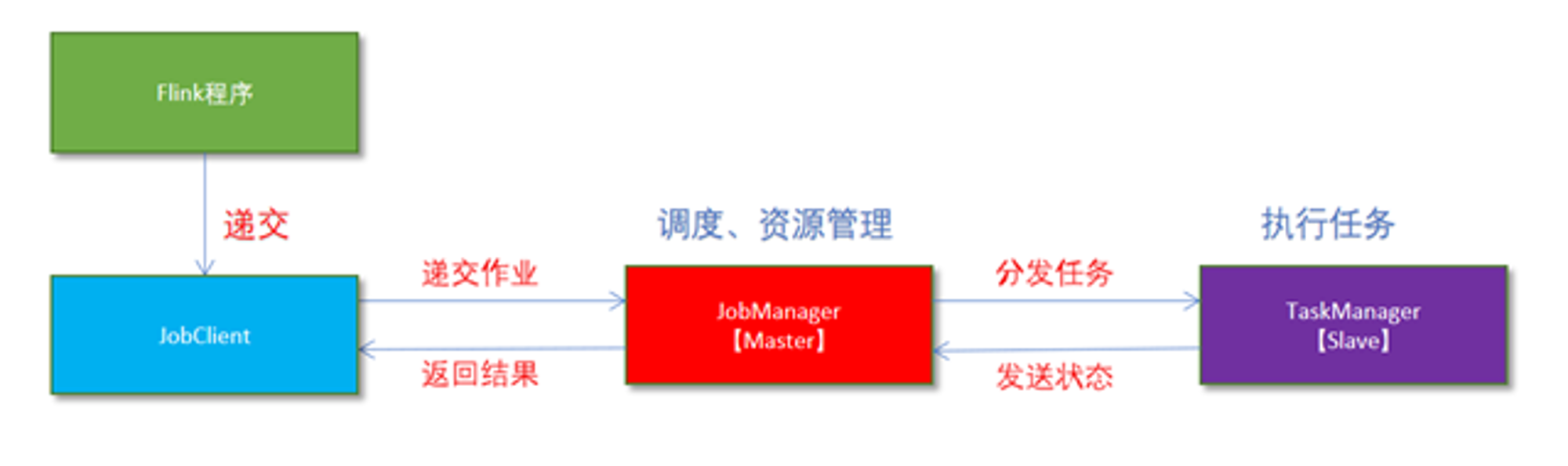

1.1 原理

  1. Flink程序由JobClient进行提交

  2. JobClient将作业提交给JobManager

  3. JobManager负责协调资源分配和作业执行。资源分配完成后,任务将提交给相应的TaskManager

  4. TaskManager启动一个线程以开始执行。TaskManager会向JobManager报告状态更改,如开始执行,正在进行或已完成。

  5. 作业执行完成后,结果将发送回客户端(JobClient)

1.2 操作

  1. 下载安装包

    https://archive.apache.org/dist/flink/

  2. 上传flink-1.13.2-bin-scala_2.11.tgz到cdh68的指定目录

  3. 解压

    [song@cdh68 ~]$ tar -zxvf /data20/download/flink-1.13.2-bin-scala_2.11.tgz -C ~/app/
  4. 如果出现权限问题,需要修改权限

    [song@cdh68 ~]$ chmod -R 755 /home/song/app/flink-1.13.2
  5. 配置环境变量

    [song@cdh68 ~]$ cat .bashrc
    # set flink env
    export FLINK_HOME=/home/song/app/flink-1.13.2
    export PATH=$FLINK_HOME/bin:$PATH
    [song@cdh68 ~]$ source .bashrc

1.3 测试

  1. 准备文件

    [song@cdh68 ~]$ vim data/flink/words.txt
    Hello Java
    Hello Scala
    Hello Flink
  2. 启动Flink本地集群

    [song@cdh68 ~]$ app/flink-1.13.2/bin/start-cluster.sh
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Starting cluster.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Starting standalonesession daemon on host cdh68.bigdata.com.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Starting taskexecutor daemon on host cdh68.bigdata.com.

    虽然配置了环境变量,但是最好使用绝对路径启动,因为好多大数据组件,都有start-cluster.sh命令,避免冲突

  3. 使用jps可以查看到下面两个进程

    • TaskManagerRunner
    • StandaloneSessionClusterEntrypoint
  4. 访问Flink的Web UI

    http://cdh68:8081

    ​ slot在Flink里面可以认为是资源组,Flink是通过将任务分成子任务并且将这些子任务分配到slot来并行执行程序。

  5. 执行官方示例

    [song@cdh68 ~]$ flink run app/flink-1.13.2/examples/batch/WordCount.jar --input data/flink/words.txt --output data/flink/wordOut.txt
    [song@cdh68 ~]$ cat data/flink/wordOut.txt
    flink 1
    hello 3
    java 1
    scala 1

    --output不用提前创建

  6. 停止Flink

    [song@cdh68 ~]$ app/flink-1.13.2/bin/stop-cluster.sh
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Stopping taskexecutor daemon (pid: 132331) on host cdh68.bigdata.com.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Setting HBASE_CONF_DIR=/etc/hbase/conf because no HBASE_CONF_DIR was set.
    Stopping standalonesession daemon (pid: 131975) on host cdh68.bigdata.com.
  7. 启动shell交互式窗口(目前所有Scala 2.12版本的安装包暂时都不支持 Scala Shell)

    [song@cdh68 ~]$ start-scala-shell.sh local

    执行如下命令:

    scala> benv.readTextFile("/home/song/data/flink/words.txt").flatMap(_.split(" ")).map((_,1)).groupBy(0).sum(1).print()
    (Flink,1)
    (Hello,3)
    (Java,1)
    (Scala,1)

    退出shell:

    scala> :q
     good bye ..

2 Standalone独立集群模式

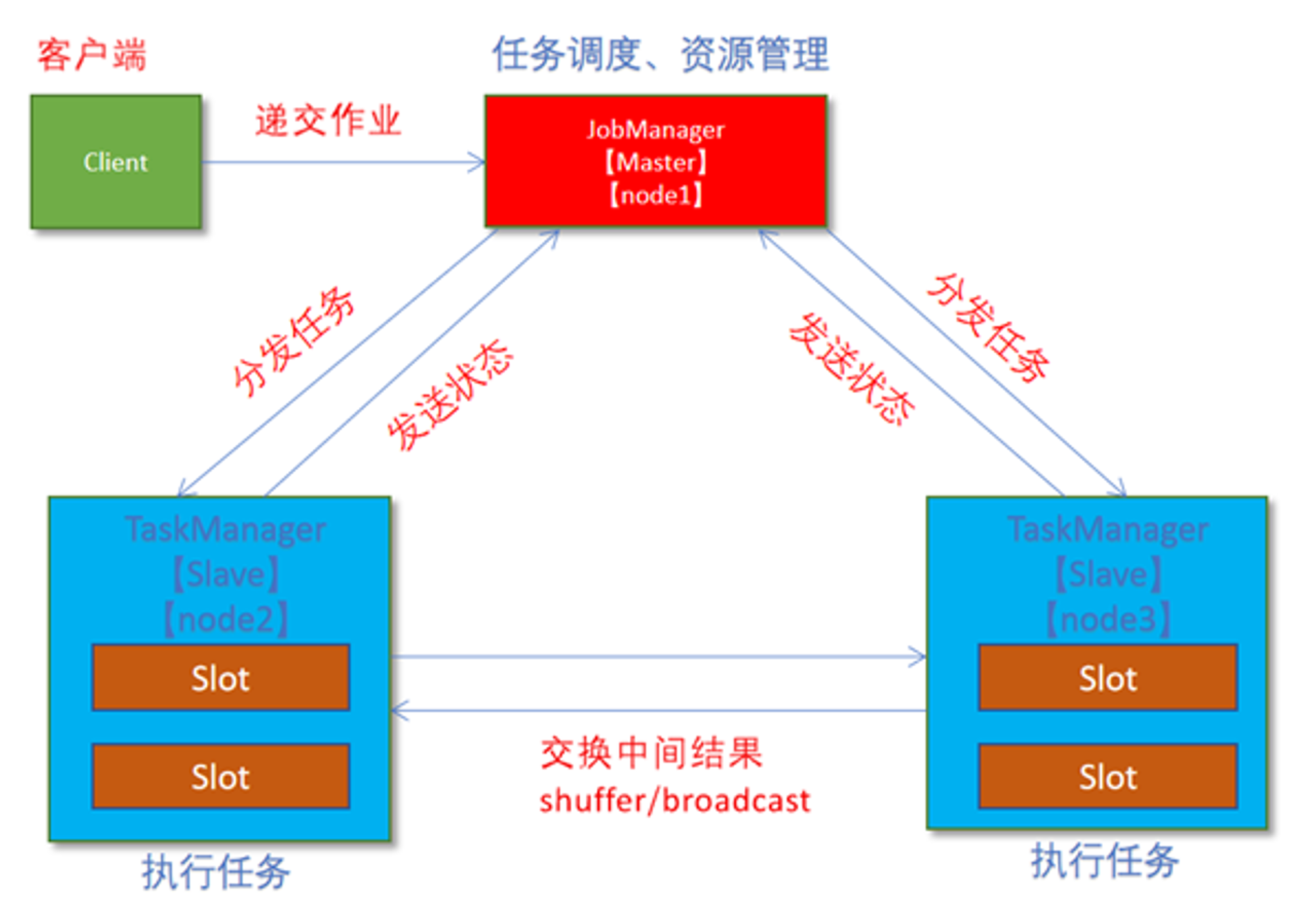

2.1 原理

  1. client客户端提交任务给JobManager

  2. JobManager负责申请任务运行所需要的资源并管理任务和资源,

  3. JobManager分发任务给TaskManager执行

  4. TaskManager定期向JobManager汇报状态

2.2 操作

  1. 集群规划:

    服务器: cdh68(Master + Slave): JobManager + TaskManager

    服务器: cdh69(Slave): TaskManager

    服务器: cdh70(Slave): TaskManager

  2. 修改flink-conf.yaml

    [song@cdh68 ~]$ vim app/flink-1.13.2/conf/flink-conf.yaml

    修改内容如下:

    jobmanager.rpc.address: cdh68
    jobmanager.memory.process.size: 4096m

    #taskmanager.memory.process.size: 1728m
    taskmanager.memory.flink.size: 16384m
    taskmanager.numberOfTaskSlots: 4

    web.submit.enable: true

    #历史服务器
    jobmanager.archive.fs.dir: hdfs://nameservice1/flink/completed-jobs/
    historyserver.web.address: cdh68
    historyserver.web.port: 8082
    historyserver.archive.fs.dir: hdfs://nameservice1/flink/completed-jobs/

  3. 修改masters

    [song@cdh68 ~]$ vim app/flink-1.13.2/conf/masters
    cdh68:8081
  4. 修改workers

    [song@cdh68 ~]$ vim app/flink-1.13.2/conf/workers
    cdh68
    cdh69
    cdh70
  5. 添加HADOOP_CONF_DIR环境变量

    [song@cdh68 ~]$ vim .bashrc
    # set hadoop env
    export HADOOP_CONF_DIR=/etc/hadoop/conf
    [song@cdh68 ~]$ source .bashrc
    [song@cdh68 ~]$ echo $HADOOP_CONF_DIR
    /etc/hadoop/conf

    每台节点都要添加

  6. 分发

    [song@cdh68 ~]$ scp -r app/flink-1.13.2/ cdh69:~/app/
    [song@cdh68 ~]$ scp -r app/flink-1.13.2/ cdh70:~/app/

2.3 测试

  1. 启动集群,在cdh68上执行如下命令

    [song@cdh68 ~]$ app/flink-1.13.2/bin/start-cluster.sh
    Starting standalonesession daemon on host cdh68.bigdata.com.
    Starting taskexecutor daemon on host cdh68.bigdata.com.
    Starting taskexecutor daemon on host cdh69.bigdata.com.
    Starting taskexecutor daemon on host cdh70.bigdata.com.

    #
     或者单独启动
    [song@cdh68 ~]$ app/flink-1.13.2/bin/jobmanager.sh ((start|start-foreground) cluster)|stop|stop-all
    [song@cdh68 ~]$ app/flink-1.13.2/bin/taskmanager.sh start|start-foreground|stop|stop-all
  2. 启动历史服务器(没啥用,直接看Flink Web UI即可)

    [song@cdh68 ~]$ app/flink-1.13.2/bin/historyserver.sh start
    Starting historyserver daemon on host cdh68.bigdata.com.
  3. 访问Flink UI界面或使用jps查看

    http://cdh68:8081/#/overview

    TaskManager界面:可以查看到当前Flink集群中有多少个TaskManager,每个TaskManager的slots、内存、CPU Core是多少

  4. 执行官方测试案例

    [song@cdh68 ~]$ hdfs dfs -put data/flink/words.txt /data/wordcount/input
    [song@cdh68 ~]$ flink run app/flink-1.13.2/examples/batch/WordCount.jar \
    --input hdfs://nameservice1/data/wordcount/input/words.txt \
    --output hdfs://nameservice1/data/wordcount/output/wordCount.txt
    [song@cdh68 ~]$ hdfs dfs -cat /data/wordcount/output/wordCount.txt
    flink 1
    hello 3
    java 1
    scala 1
  5. 停止Flink集群

    [song@cdh68 ~]$ app/flink-1.13.2/bin/stop-cluster.sh
    Stopping taskexecutor daemon (pid: 164979) on host cdh68.bigdata.com.
    Stopping taskexecutor daemon (pid: 147217) on host cdh69.bigdata.com.
    Stopping taskexecutor daemon (pid: 226601) on host cdh70.bigdata.com.
    Stopping standalonesession daemon (pid: 164456) on host cdh68.bigdata.com.

3 Standalone-HA高可用集群模式

此处不想多介绍,生产环境一般使用flink on yarn

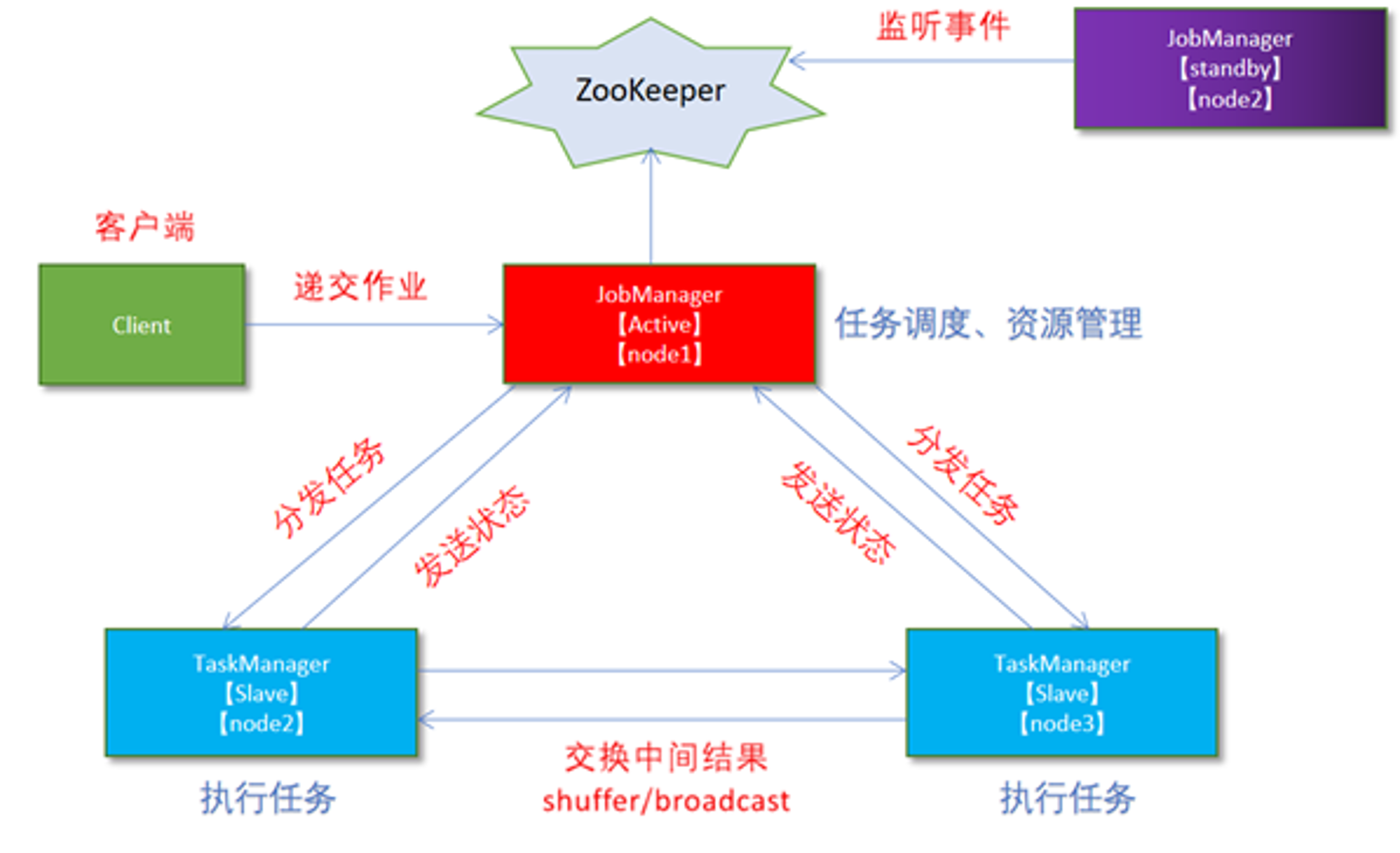

3.1 原理

从之前的架构中我们可以很明显的发现 JobManager 有明显的单点问题(SPOF,single point of failure)。JobManager 肩负着任务调度以及资源分配,一旦 JobManager 出现意外,其后果可想而知。

在 Zookeeper 的帮助下,一个 Standalone的Flink集群会同时有多个活着的 JobManager,其中只有一个处于工作状态,其他处于 Standby 状态。当工作中的 JobManager 失去连接后(如宕机或 Crash),Zookeeper 会从 Standby 中选一个新的 JobManager 来接管 Flink 集群。

3.2 操作

  1. 集群规划

    • 服务器: node1(Master + Slave): JobManager + TaskManager

    • 服务器: node2(Master + Slave): JobManager + TaskManager

    • 服务器: node3(Slave): TaskManager

  2. 启动ZooKeeper

    zkServer.sh status
    zkServer.sh stop
    zkServer.sh start
  3. 启动HDFS

    /export/serves/hadoop/sbin/start-dfs.sh
  4. 停止Flink集群

    /export/server/flink/bin/stop-cluster.sh
  5. 修改flink-conf.yaml

    vim /export/server/flink/conf/flink-conf.yaml
    # 在Standalone基础上,增加如下内容

    #
     开启HA,使用文件系统作为快照存储
    state.backend: filesystem
    # 启用检查点,可以将快照保存到HDFS
    state.backend.fs.checkpointdir: hdfs://node1:8020/flink-checkpoints
    # 使用zookeeper搭建高可用
    high-availability: zookeeper
    # 存储JobManager的元数据到HDFS
    high-availability.storageDir: hdfs://node1:8020/flink/ha/
    # 配置ZK集群地址
    high-availability.zookeeper.quorum: node1:2181,node2:2181,node3:2181
  6. 修改masters

    node1:8081
    node2:8081
  7. 同步

    scp -r /export/server/flink/conf/flink-conf.yaml node2:/export/server/flink/conf/
    scp -r /export/server/flink/conf/flink-conf.yaml node3:/export/server/flink/conf/
    scp -r /export/server/flink/conf/masters node2:/export/server/flink/conf/
    scp -r /export/server/flink/conf/masters node3:/export/server/flink/conf/
  8. 修改node2上的flink-conf.yaml

    vim /export/server/flink/conf/flink-conf.yaml
    jobmanager.rpc.address: node2
  9. 重新启动Flink集群,node1上执行

    /export/server/flink/bin/stop-cluster.sh
    /export/server/flink/bin/start-cluster.sh
  10. 使用jps命令查看

    发现没有Flink相关进程被启动

  11. 查看日志

    cat /export/server/flink/log/flink-root-standalonesession-0-node1.log

    发现如下错误:

    因为在Flink1.8版本后,Flink官方提供的安装包里没有整合HDFS的jar

  12. 下载jar包并在Flink的lib目录下放入该jar包并分发使Flink能够支持对Hadoop的操作

    下载地址:

    https://flink.apache.org/downloads.html

    放入lib目录

    cd /export/server/flink/lib

    分发

    for i in {2..3};
    do
     scp -r flink-shaded-hadoop-2-uber-2.7.5-10.0.jar node$i:$PWD;
    done
  13. 重新启动Flink集群,node1上执行

    /export/server/flink/bin/start-cluster.sh
  14. 使用jps命令查看,发现三台机器已经ok

3.3 测试

  1. 访问WebUI

    http://node1:8081/#/job-manager/config

    http://node2:8081/#/job-manager/config

  2. 执行wc

    /export/server/flink/bin/flink run /export/server/flink/examples/batch/WordCount.jar
  3. kill掉其中一个master

  4. 重新执行wc,还是可以正常执行

    /export/server/flink/bin/flink run /export/server/flink/examples/batch/WordCount.jar
  5. 停止集群

    /export/server/flink/bin/stop-cluster.sh

4 Flink On Yarn模式

4.1 原理

4.1.1 为什么使用Flink On Yarn?

在实际开发中,使用Flink时,更多的使用方式是Flink On Yarn模式,原因如下:

  1. Yarn的资源可以按需使用,提高集群的资源利用率

  2. Yarn的任务有优先级,根据优先级运行作业

  3. 基于Yarn调度系统,能够自动化地处理各个角色的 Failover(容错)

    • JobManager 进程和 TaskManager 进程都由 Yarn NodeManager 监控
    • 如果 JobManager 进程异常退出,则 Yarn ResourceManager 会重新调度 JobManager 到其他机器
    • 如果 TaskManager 进程异常退出,JobManager 会收到消息并重新向 Yarn ResourceManager 申请资源,重新启动 TaskManager

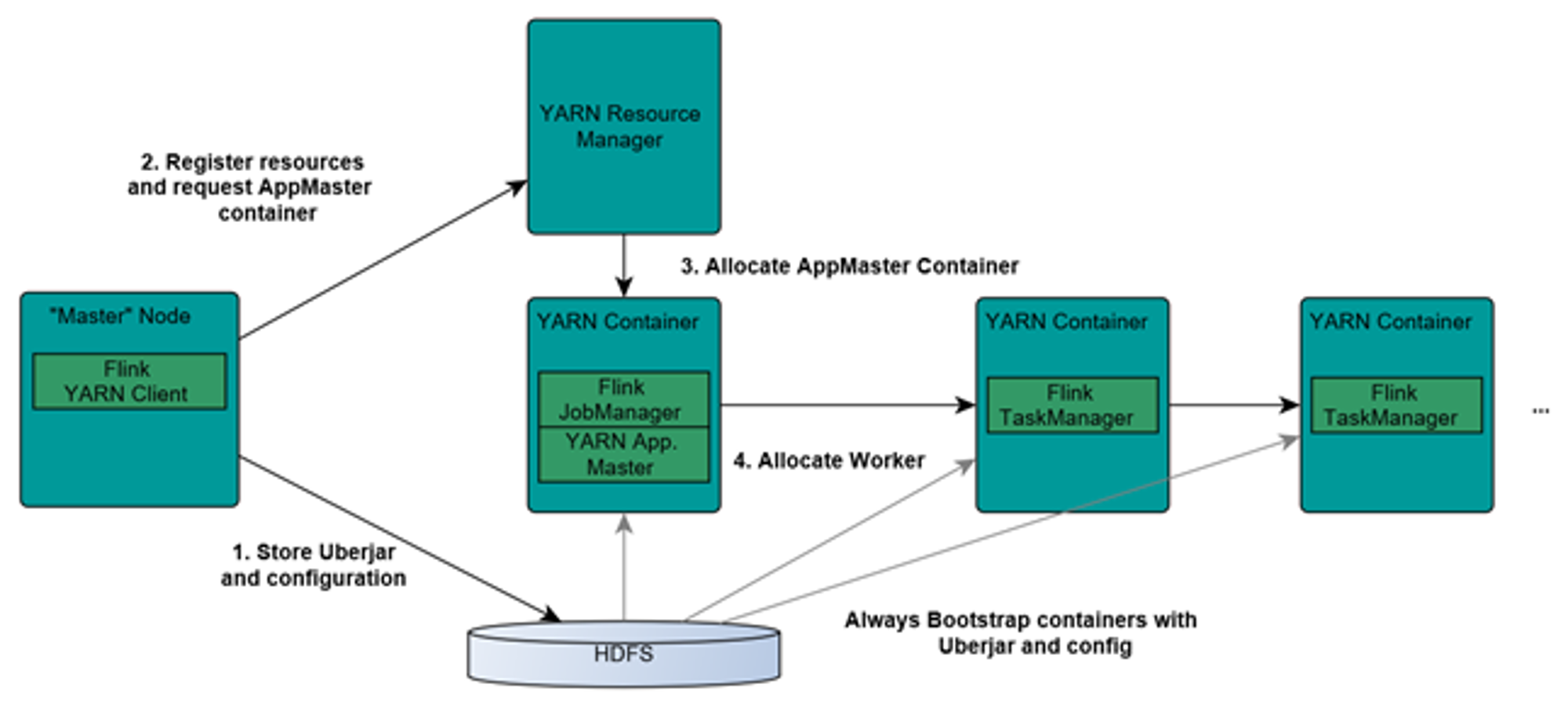

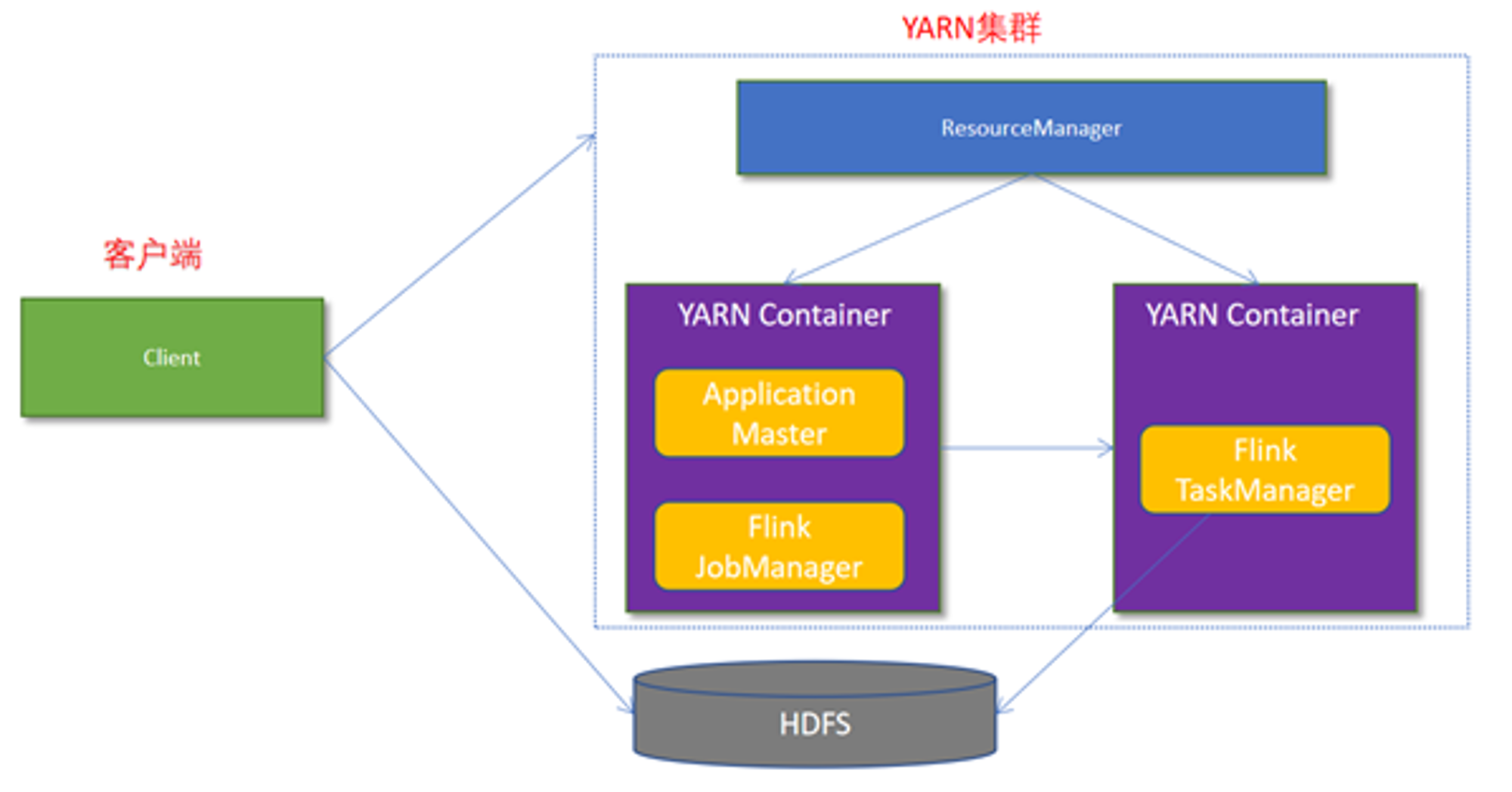

4.1.2 Flink如何和Yarn进行交互?

  1. Client上传jar包和配置文件到HDFS集群上

  2. Client向Yarn ResourceManager提交任务并申请资源

  3. ResourceManager分配Container资源并启动ApplicationMaster,然后AppMaster加载Flink的Jar包和配置构建环境,启动JobManager

    • JobManager和ApplicationMaster运行在同一个container上。

    • 一旦他们被成功启动,AppMaster就知道JobManager的地址(AM它自己所在的机器)。

    • 它就会为TaskManager生成一个新的Flink配置文件(他们就可以连接到JobManager)。

    • 这个配置文件也被上传到HDFS上。

    • 此外,AppMaster容器也提供了Flink的web服务接口。

    • YARN所分配的所有端口都是临时端口,这允许用户并行执行多个Flink

  4. ApplicationMaster向ResourceManager申请工作资源,NodeManager加载Flink的Jar包和配置构建环境并启动TaskManager

  5. TaskManager启动后向JobManager发送心跳包,并等待JobManager向其分配任务

4.1.3 三种方式

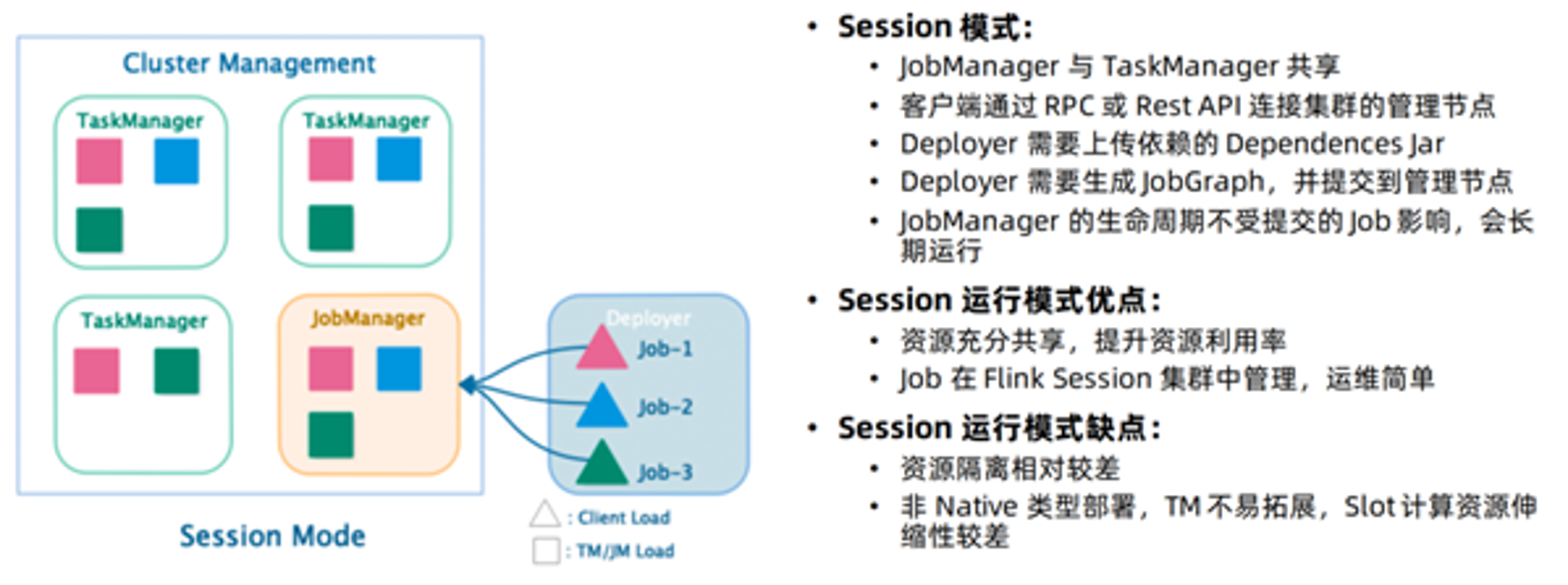

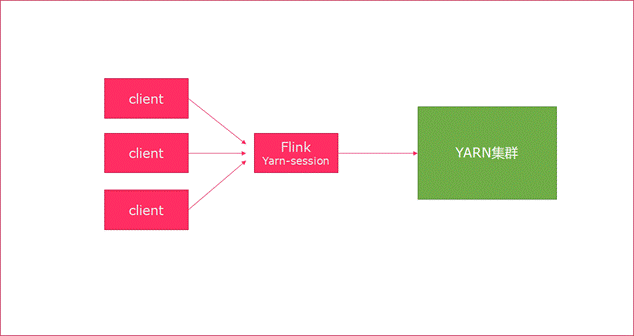

Session模式

特点:需要事先申请资源,启动JobManager和TaskManger

优点:不需要每次递交作业申请资源,而是使用已经申请好的资源,从而提高执行效率

缺点:作业执行完成以后,资源不会被释放,因此一直会占用系统资源

应用场景:适合作业递交比较频繁的场景,小作业比较多的场景

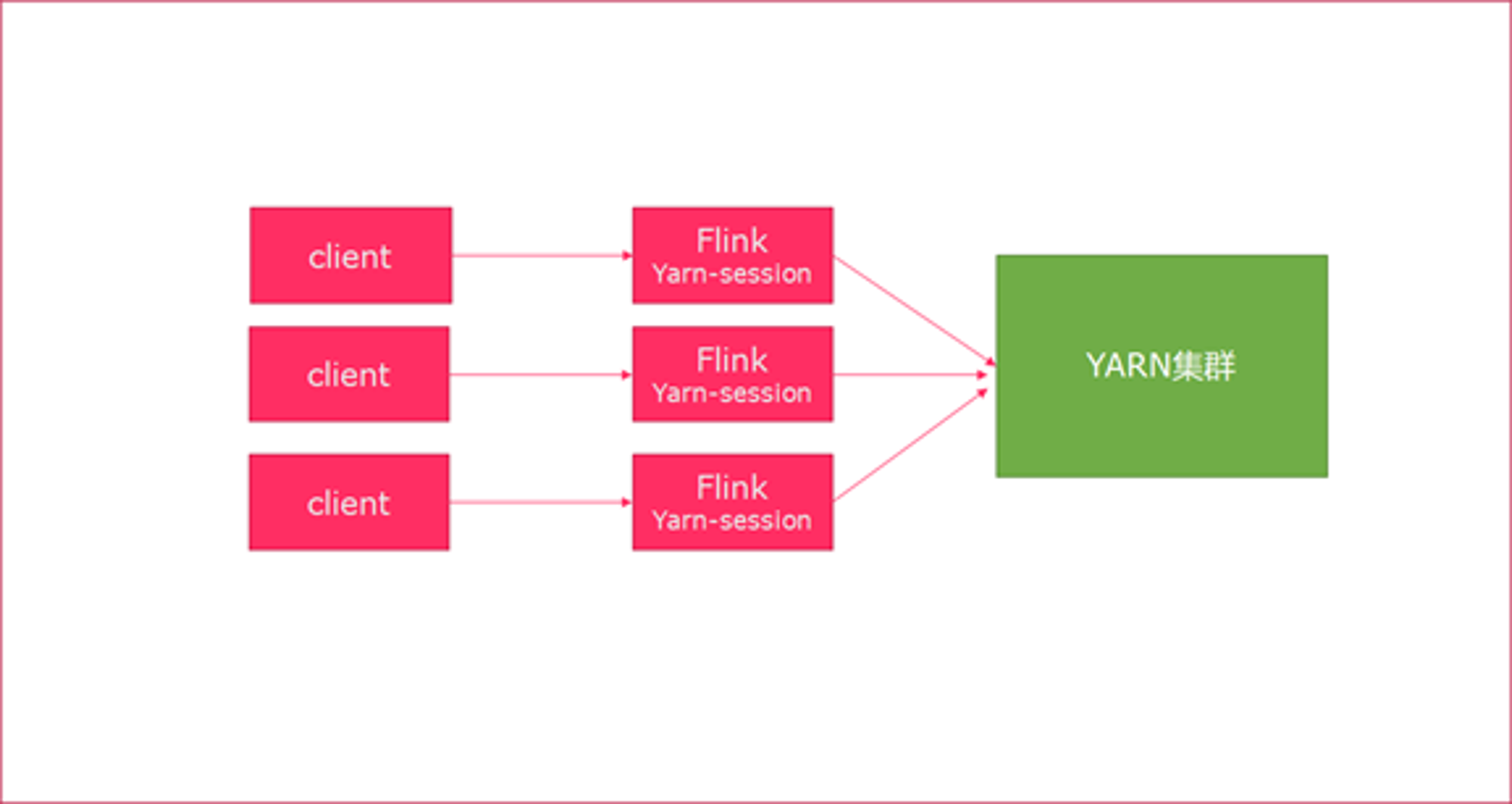

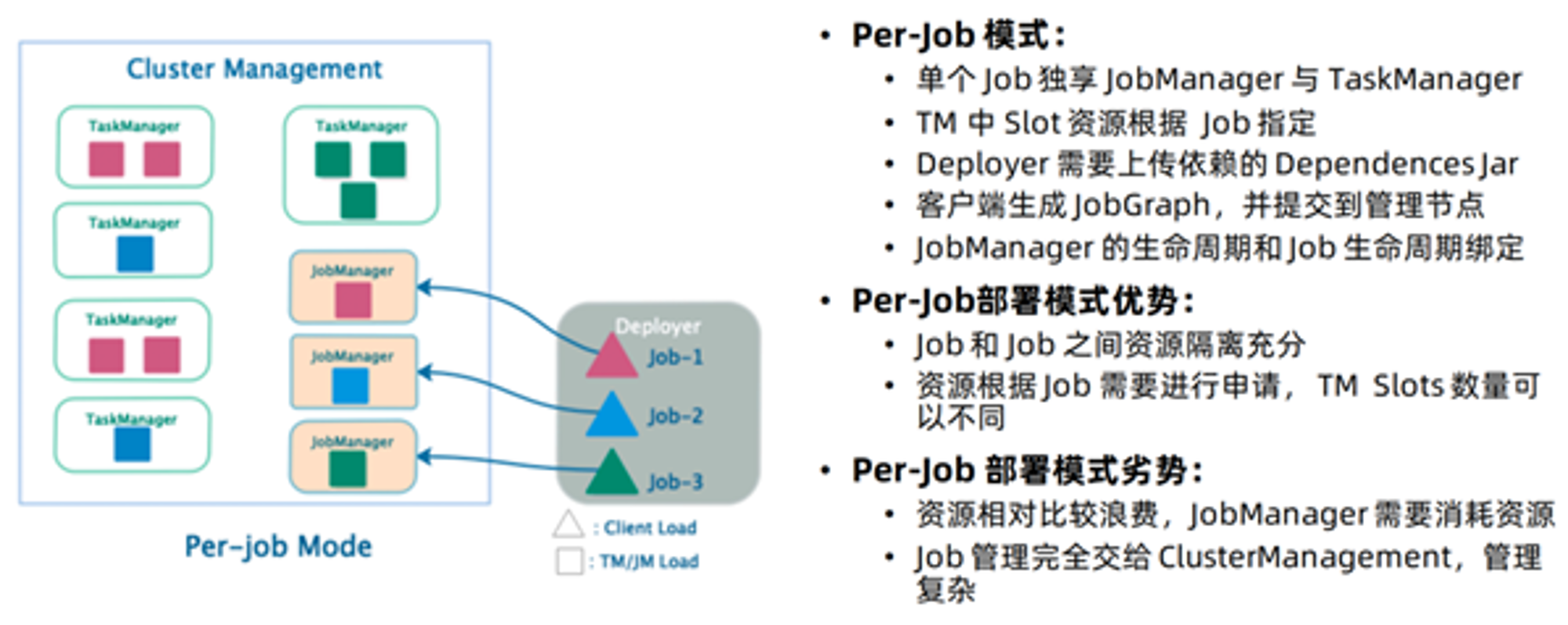

Per-Job模式

特点:每次递交作业都需要申请一次资源

优点:作业运行完成,资源会立刻被释放,不会一直占用系统资源

缺点:每次递交作业都需要申请资源,会影响执行效率,因为申请资源需要消耗时间

应用场景:适合作业比较少的场景、大作业的场景

Application 模式

Flink Application Mode

4.2 操作

Make sure that the HADOOP_CLASSPATH environment variable is set up (it can be checked by running echo $HADOOP_CLASSPATH). If not, set it up using

export HADOOP_CLASSPATH=`hadoop classpath`
  1. 关闭yarn的内存检查

    vim /export/server/hadoop/etc/hadoop/yarn-site.xml

    添加:

yarn.nodemanager.pmem-check-enabled false yarn.nodemanager.vmem-check-enabled false ```

说明:

是否启动一个线程检查每个任务正使用的虚拟内存量,如果任务超出分配值,则直接将其杀掉,默认是true。

在这里面我们需要关闭,因为对于flink使用yarn模式下,很容易内存超标,这个时候yarn会自动杀掉job

  1. 同步

    scp -r /export/server/hadoop/etc/hadoop/yarn-site.xml node2:/export/server/hadoop/etc/hadoop/yarn-site.xml
    scp -r /export/server/hadoop/etc/hadoop/yarn-site.xml node3:/export/server/hadoop/etc/hadoop/yarn-site.xml
  2. 重启yarn

    /export/server/hadoop/sbin/stop-yarn.sh
    /export/server/hadoop/sbin/start-yarn.sh

4.3 测试

4.3.1 Session模式

yarn-session.sh(开辟资源) + flink run(提交任务)

  1. 在yarn上启动一个Flink会话,cdh68上执行以下命令

    [song@cdh68 ~]$ yarn-session.sh --detached
    2021-08-30 18:13:47,565 INFO  org.apache.flink.yarn.YarnClusterDescriptor                  [] - Deploying cluster, current state ACCEPTED
    JobManager Web Interface: http://cdh69.bigdata.com:33201
    2021-08-30 18:13:54,039 INFO  org.apache.flink.yarn.cli.FlinkYarnSessionCli                [] - The Flink YARN session cluster has been started in detached mode. In order to stop Flink gracefully, use the following command:
    echo "stop" | ./bin/yarn-session.sh -id application_1625993468363_0037
    If this should not be possible, then you can also kill Flink via YARN's web interface or via:
    $ yarn application -kill application_1625993468363_0037
    Note that killing Flink might not clean up all job artifacts and temporary files.
  2. 查看UI界面

    http://cdh68:8088/cluster

  3. 使用flink run提交任务:

    [song@cdh68 ~]$ hdfs dfs -rm /data/wordcount/output/wordCount.txt

    [song@cdh68 ~]$ flink run -t yarn-session \
    -Dyarn.application.id=application_1625993468363_0037 \
    app/flink-1.13.2/examples/batch/WordCount.jar \
    --input hdfs://nameservice1/data/wordcount/input/words.txt \
    --output hdfs://nameservice1/data/wordcount/output/wordCount.txt

    [song@cdh68 ~]$ hdfs dfs -cat /data/wordcount/output/wordCount.txt
    flink 1
    hello 3
    java 1
    scala 1

    运行完之后可以继续运行其他的小任务

  4. 通过上方的ApplicationMaster可以进入Flink的管理界面

  5. 关闭yarn-session:

    [song@cdh68 ~]$ yarn application -kill application_1625993468363_0037

    The session mode will create a hidden YARN properties file in /tmp/.yarn-properties-<username>, which will be picked up for cluster discovery by the command line interface when submitting a job.

    [song@cdh68 ~]$ rm -rf /tmp/.yarn-properties-song

4.3.2 Per-Job分离模式

  1. 直接提交job

    [song@cdh68 ~]$ hdfs dfs -rm /data/wordcount/output/wordCount.txt

    [song@cdh68 ~]$ flink run -t yarn-per-job \
    -yjm 4096 \
    -ytm 16384 \
    -ys 4 \
    /home/song/app/flink-1.13.2/examples/batch/WordCount.jar \
    --input hdfs://nameservice1/data/wordcount/input/words.txt \
    --output hdfs://nameservice1/data/wordcount/output/wordCount.txt
  2. 查看UI界面

    http://cdh68:8088/cluster

  3. 注意

    在之前版本中如果使用的是flink on yarn方式,想切换回standalone模式的话,如果报错需要删除:

    [song@cdh68 ~]$ rm -rf /tmp/.yarn-properties-song

    因为默认查找当前yarn集群中已有的yarn-session信息中的jobmanager

4.3.3 Application分离模式

  1. 直接提交job

    [song@cdh68 ~]$ hdfs dfs -rm /data/wordcount/output/wordCount.txt

    [song@cdh68 ~]$ flink run-application -t yarn-application \
    -yjm 4096 \
    -ytm 16384 \
    -ys 4 \
    /home/song/app/flink-1.13.2/examples/batch/WordCount.jar \
    --input hdfs://nameservice1/data/wordcount/input/words.txt \
    --output hdfs://nameservice1/data/wordcount/output/wordCount.txt
  2. 查看UI界面

    http://cdh68:8088/cluster


欢迎关注微信公众号:大数据AI
欢迎关注微信公众号:大数据AI

freeshow

2021/09/01  阅读:30  主题:姹紫

作者介绍

freeshow
