典型的 Serverless 架构是怎样的

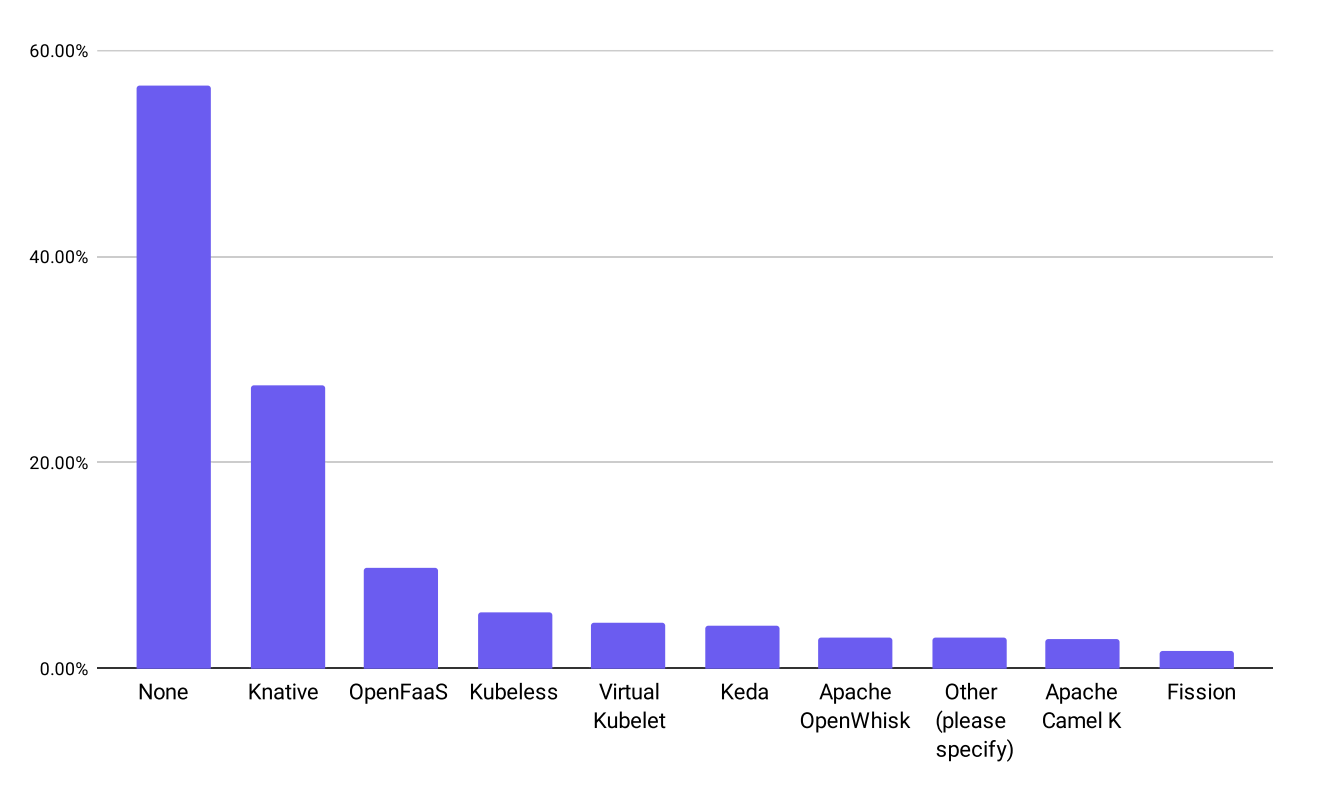

先看下 CNCF 2020 (2021年的还没出) Serverless 调查报告显示的数据,云计算厂商中的 Serverless 产品使用率中 AWS Lambda 占 57% ;开源 Serverless 平台平台使用率中 Knative 占 27% 。

本文主要介绍 Lambda 上的 Serverless 典型架构

那么AWS Lambdas 吸引人的地方在于:自动扩缩容及按使用量计费。当然还有一个主要原因,AWS 提供的其他服务也是相当丰富(API gateway,鉴权,数据库,工作流等等)。给中小型企业充分发挥的余地,充分利用 AWS 提供的这些能力组建自己的 Serverless 形态产品架构。

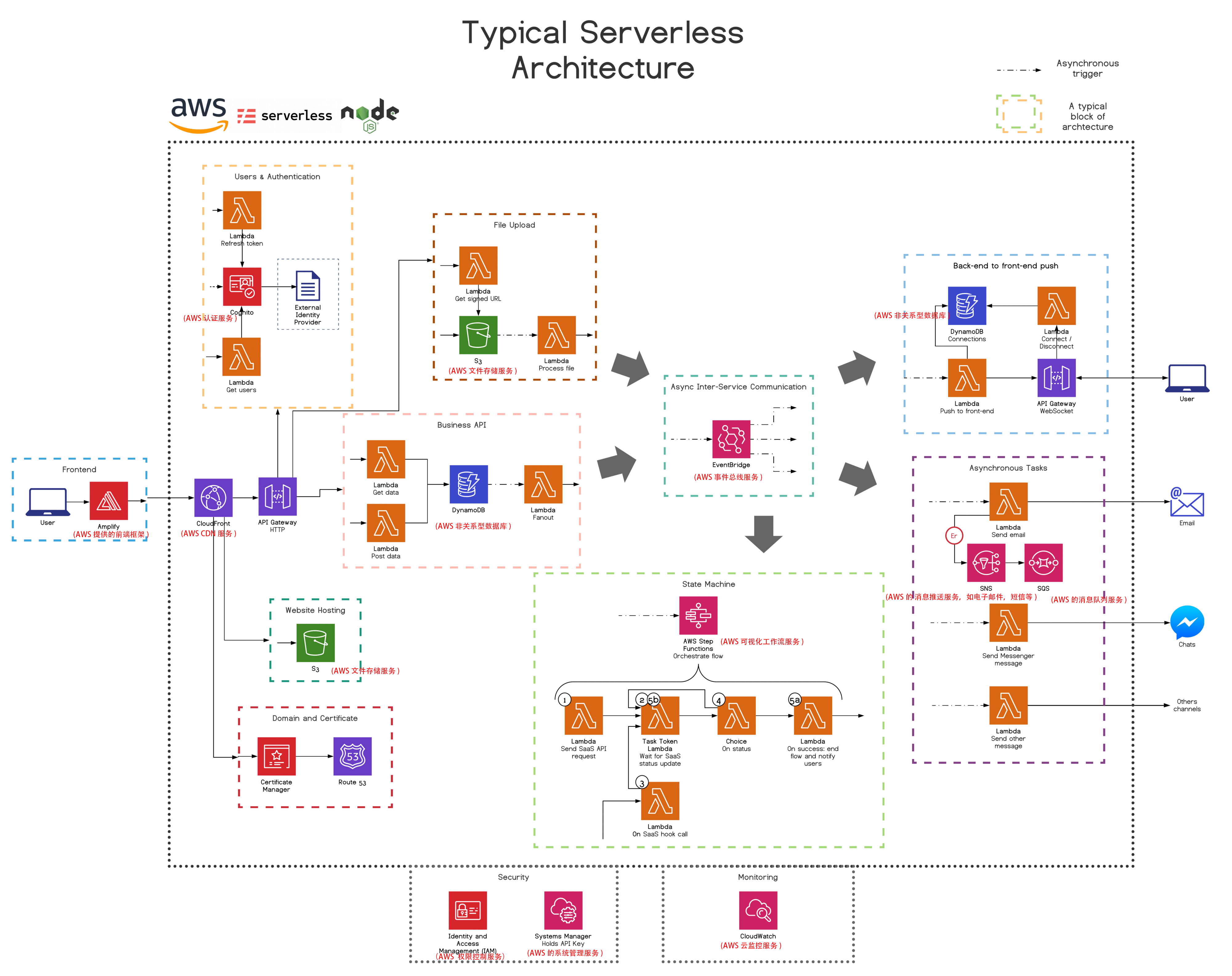

本文以 Theodo 公司的一个 Web 项目为例,介绍典型的 Serverless 架构是怎样的,首先看下项目的全景图,看不懂没关系,接下来分解开来讲解。

在上述图表中, 方框代表的是存在于大多数 Serverless 架构中的典型技术领域或技术功能。

一、Serverless 实践思路

此项目的目标是拥有一个强大的完全托管的系统,并提供友好的开发人员体验。 为了实现这一目标,Theodo 公司采取了以下措施:

1. 选择 AWS

云技术的竞争很激烈:亚马逊云服务(AWS)、谷歌云服务(GCP)、微软云服务(Azure)、IBM 云服务、阿里云服务。这些平台都提供了自己的云计算产品,并且特性都在快速迭代中。 Ben Ellerby 在这篇文章[1]中比较了前三名的云服务提供商,而我们更青睐于 AWS 的解决方案。在 Serverless 架构方面,AWS 是最先进的。借助 AWS 的解决方案,我们可以尽可能接近 Serverless 架构。为了说明这一点,我们将在下文中详细介绍构成我们架构模块的每个 AWS 服务。

2. 使用 TypeScript 开发 Node.js 项目

JavaScript 是世界上最受欢迎的编程语言之一,社区也很活跃,根据 Datadog 的调查(可参考之前发的一篇公众号文章),Serverless 架构中也是如此。尽管 Python 以 47%的占有率领先,但目前已部署的 Lambdas 中有 39% 是运行 JavaScript 的。 TypeScript 丰富了 JavaScript 的特性。最后说明下, 在绝大多数用例中, Lambdas 中的 JavaScript 都运行得很好。

3. Serverless Framework

Serverless Framework 完成了大部分基础架构即代码(Infrastructure as Code, IaC)的工作(基于 CloudFormation,CloudFormation 是 AWS 提供的一个基础设置编排工具)。定义一个对 HTTP 事件做出响应的 Lambda 函数, Serverless 架构框架将自动部署相关的 API Gateway资源、相应的路由以及新的 Lambda 函数。当需要更复杂的服务配置时,只需简单地添加一些 CloudFormation 即可 。

4. 细粒度的 Lambda 函数

Lambda 是一个函数,它有自己的工作任务,并且能做得很好。比如:

  • 项目的前端需要获得一个项目列表,那这个功能可以新建一个 Lambda 函数。
  • 当用户注册后,我们需要发送确认电子邮件, 为这个功能也可以新建一个 Lambda 函数。
  • 当然,某些特定的代码(例如数据实体 Entity)可以分解成小的单元,并在专用的 utilities 文件夹中共享。但一定要非常小心这些代码,因为任何更改都会影响所有相关的 Lambda 函数。而且因为每个 Lambda 是可以独立测试和部署的,因此可能会遗漏一些内容(这时 TypeScript 就派上用场了)。

5. 分解成微服务

为了避免团队之间相互影响,同时避免 package.json 和 serverless.yaml 配置文件过大(CloudFormation 的资源限制数量为 200)以及过长的 CloudFormation 部署时间,同时也为了方便我们在代码库中定位,并在所有 Lambdas 函数之间明确清晰的团队职责:我们定义了微服务划分的边界。Ben Ellerby 在这篇文章中写了一个方法, EventBridge Storming[2],来帮助定义这些界限。

在我们的单体代码库中:一个微服务=一个 CloudFormation 堆栈=一个 serverless.yml + package.json。此外,微服务有只属于自己的数据实体,这些数据实体不会与其他微服务共享。

早期在项目中我们推荐只使用 JavaScript,但出于种种原因,可能想要使用另一种语言,或者可能希望逐步迁移到 JavaScript 中的 Serverless 架构。在 Serverless 架构中,微服务的优势是你可以在架构中混合多种技术栈,只要保证微服务之间的抽象接口一致即可。

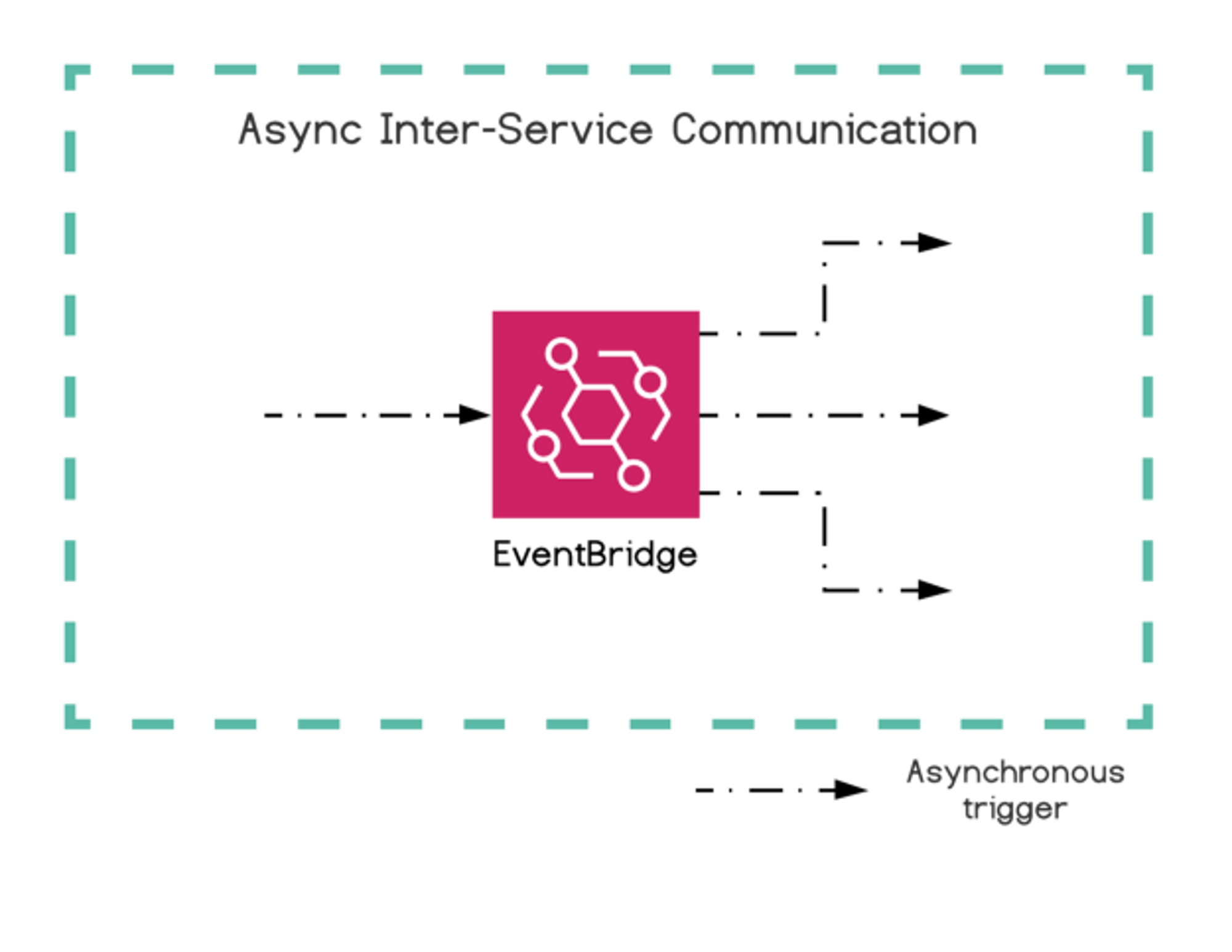

6. 使用事件驱动

同时微服务之间需要完全独立,如果其中一个微服务出现事故,或者正在对另一个微服务进行重大改动,这对于系统其他部分的影响应该越小越好。为实现这个目标,Lambdas 函数仅通过 EventBridge 这个 Serverless架构的事件总线来和其他 Lambdas 函数交互。在这篇文章[3]中, Ben Ellerby 详细叙述了为什么 EventBridge 用途这么大 。

二、详解 Serverless 架构模块

上面已经介绍了一些背景知识,接下来详细介绍下本文开篇的 Serverless 架构图中的每个模块。

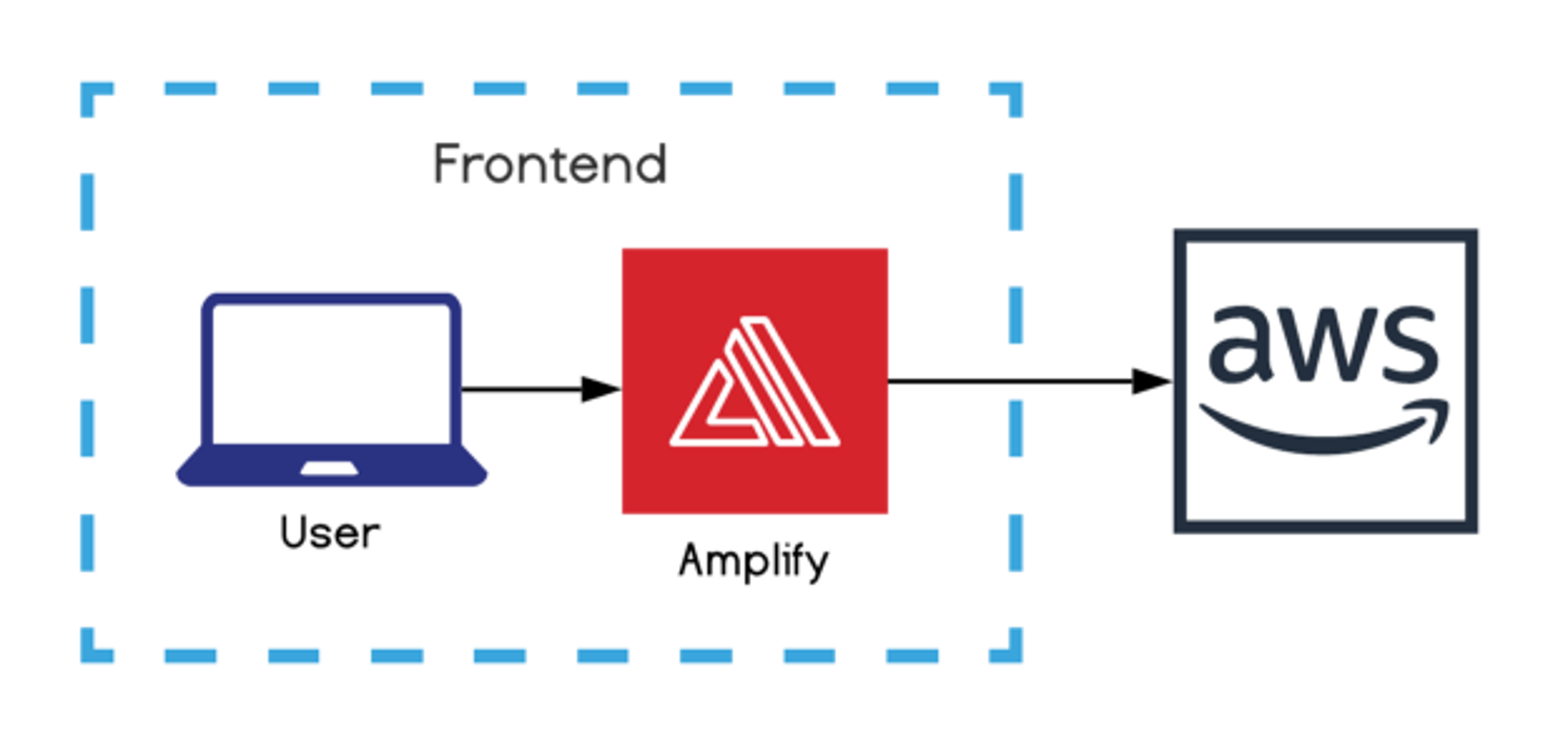

1. 前端开发

我们优秀的无服务器后端需要以某种方式为前端提供数据。为简化与 AWS 耦合的前端开发,我们利用了 Amplify(AWS 提供的前端框架)。Amplify 囊括了几个不同的东西:一个命令行工具、一个基础架构即代码(IaC)工具、一个 SDK 和一套 UI 组件。我们利用前端的 JS 的 SDK 来加快与其他资源(比如用于认证的 Cognito)的集成,这些资源通常是通过其他 基础架构即代码工具(比如 Serverless Framework)来部署的。

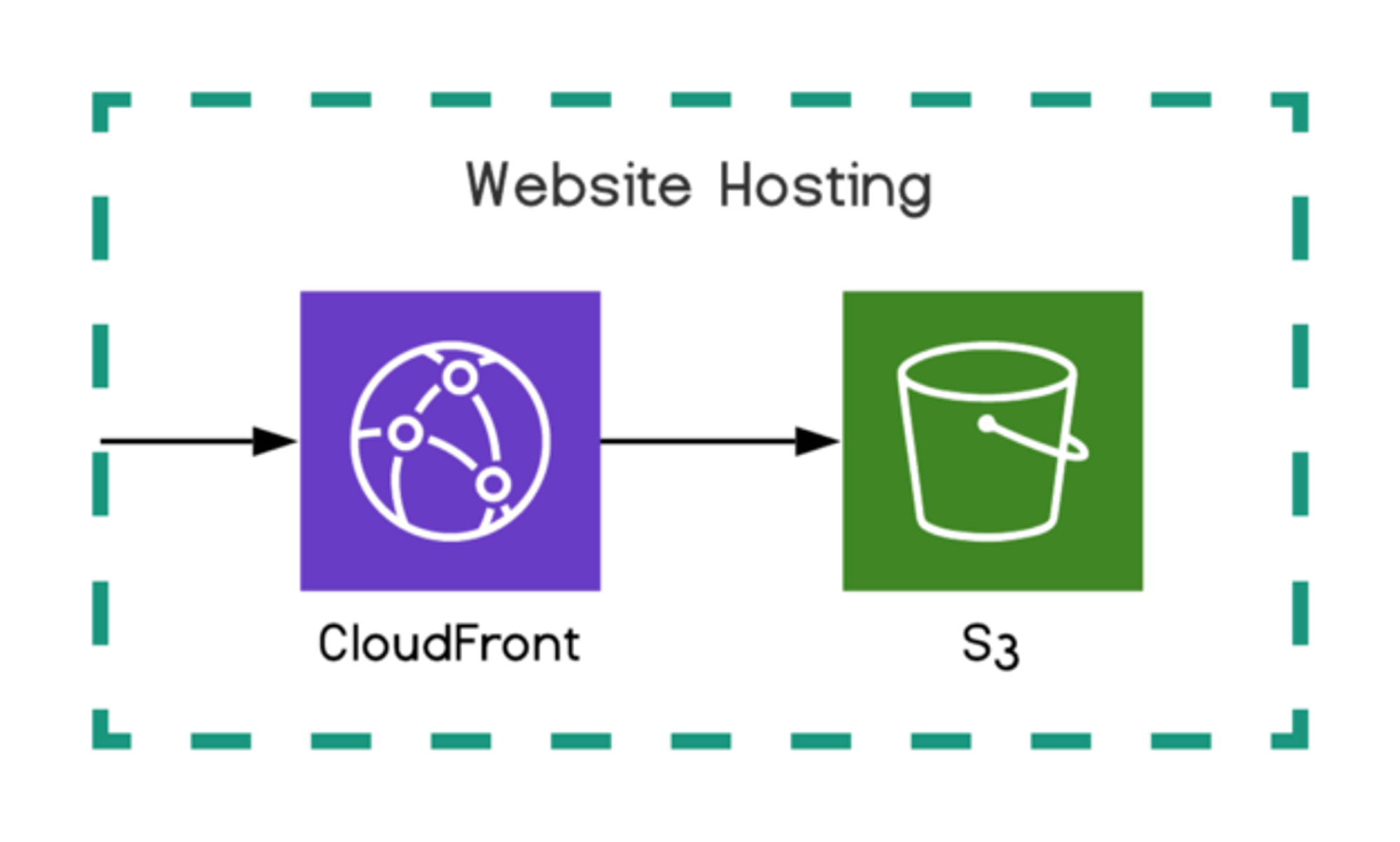

2. 网站托管

如今,大多数网站是单页应用(Single Page Application,SPA),它们是功能齐全的动态应用程序,被打包在一组静态文件中。这些文件是在用户的浏览器首次访问 URL 时下载的。在 AWS 环境中,我们在 S3(AWS 的 文件存储服务)中托管这些静态文件,并通过 CloudFront(AWS 的 CDN 服务)来公开。

虽说上面场景是多数,但前端的趋势仍然在朝着诸如 Next.js 之类的服务端渲染(Server Side Rendering,即 SSR)发展。要在 Serverless 架构中运行一个 SSR 网站,我们可以利用 CloudFront 中的 Lambda @ Edge。可以使用更接近用户端的 Lambdas 函数来进行服务端渲染。

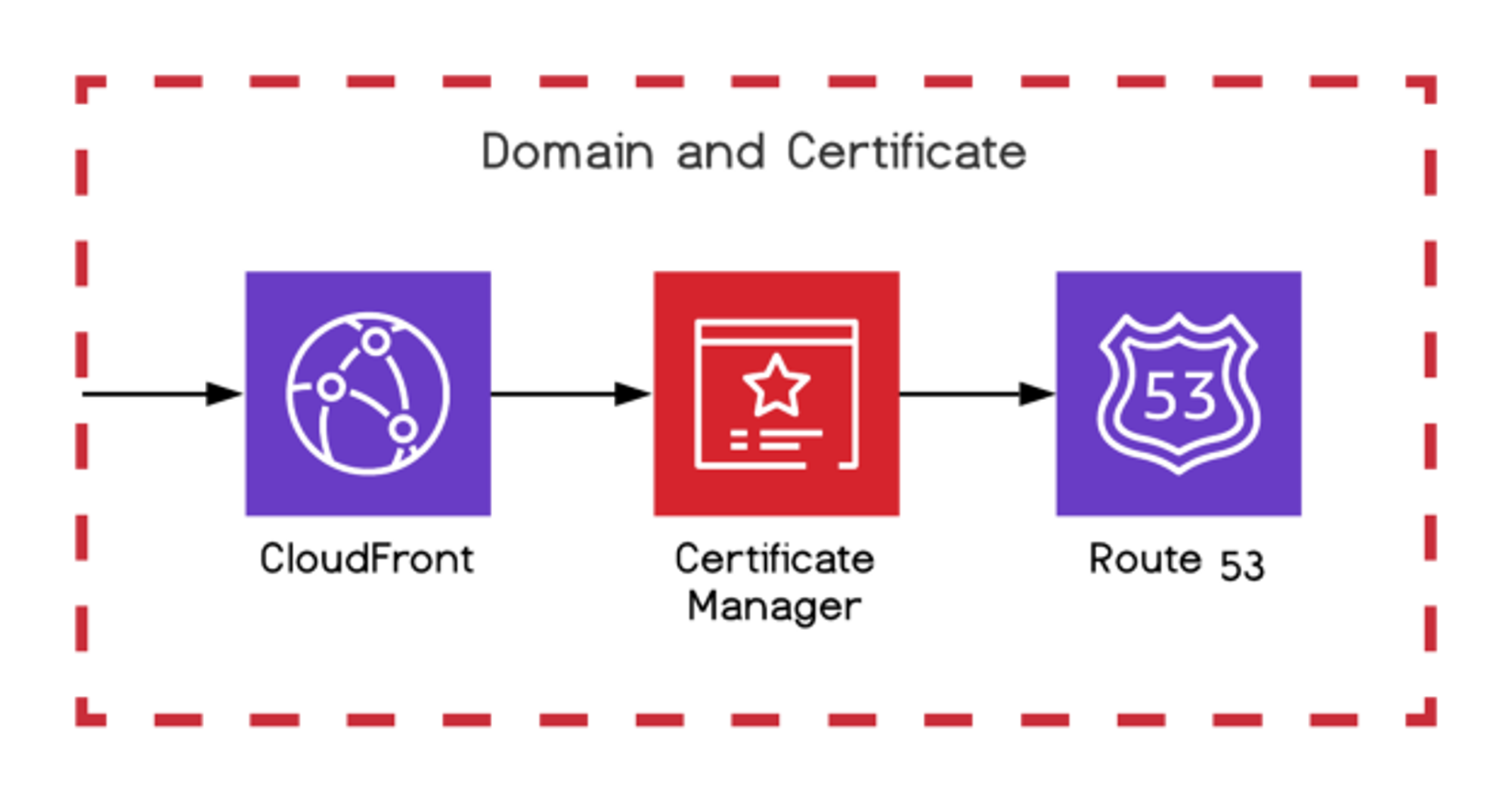

3. 域名与证书

在我们网站中,我们希望使用相比于原始自动生成的 S3 URL 更好的 URL,为了做到这一点,我们使用 Certificate Manager (AWS 证书管理服务)来生成证书,并将其绑定在 CloudFront(AWS 的 CDN 服务),并使用 Route 53 (AWS 的域名管理服务)来管理域名。

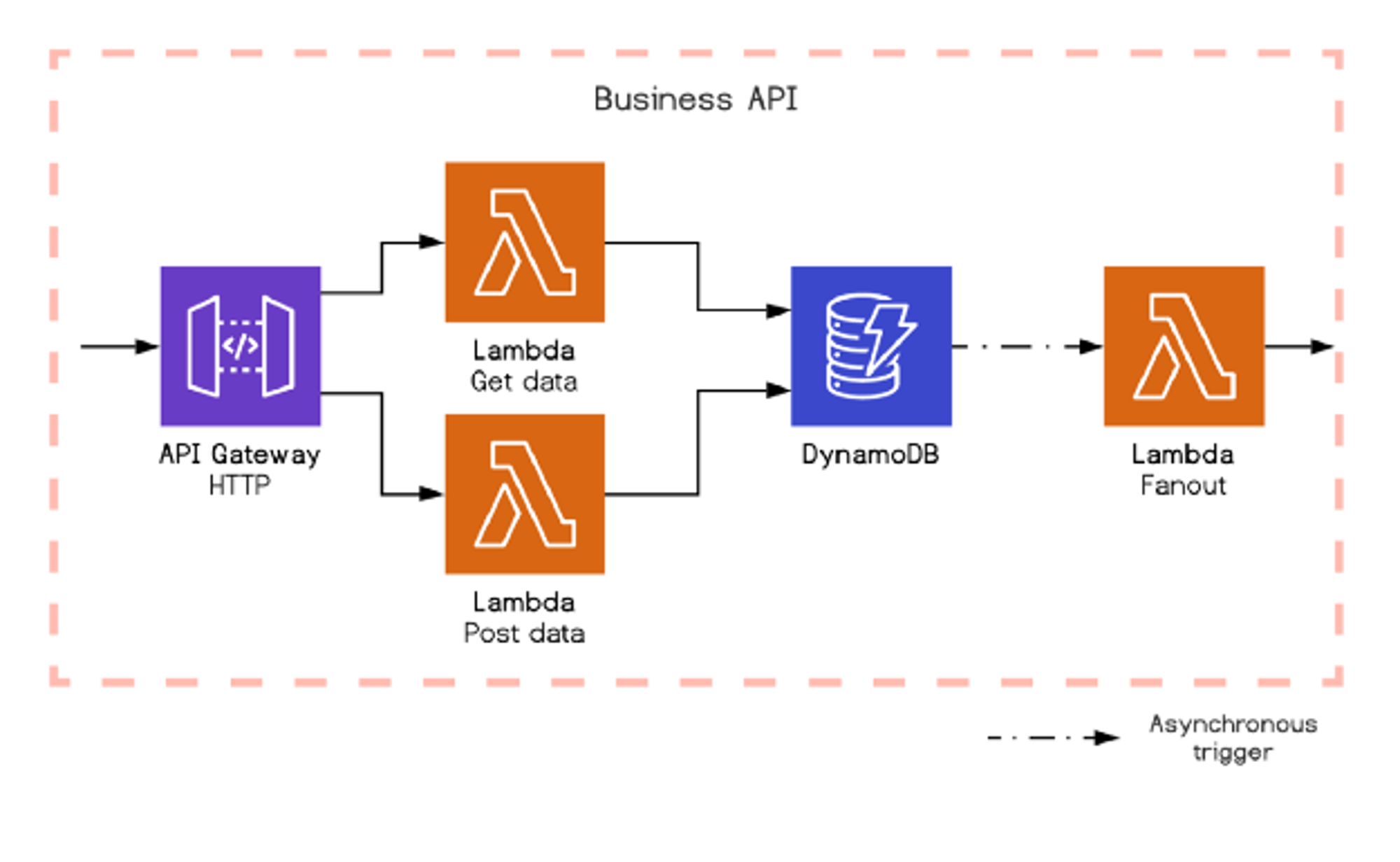

4. 业务逻辑接口

现在,我们的网站需要连接后端,以获得和推送数据。为此,我们使用 API Gateway来处理 HTTP 连接和路由,并为每个路由同步触发一个 Lambda 函数。我们的 Lambda 函数包含与 DynamoDB(AWS 的非关系数据库) 通信的业务逻辑,以便存储和使用数据。

架构如上文所示是事件驱动的,这意味着可以立即回复用户请求,同时继续在后台异步地处理请求。例如,DynamoDB (AWS 的非关系数据库)提供了流(Streams),它可以对任何数据改动作出反应,并且异步地触发 Lambda 函数。大多数 Serverless 架构的服务都有类似的功能。

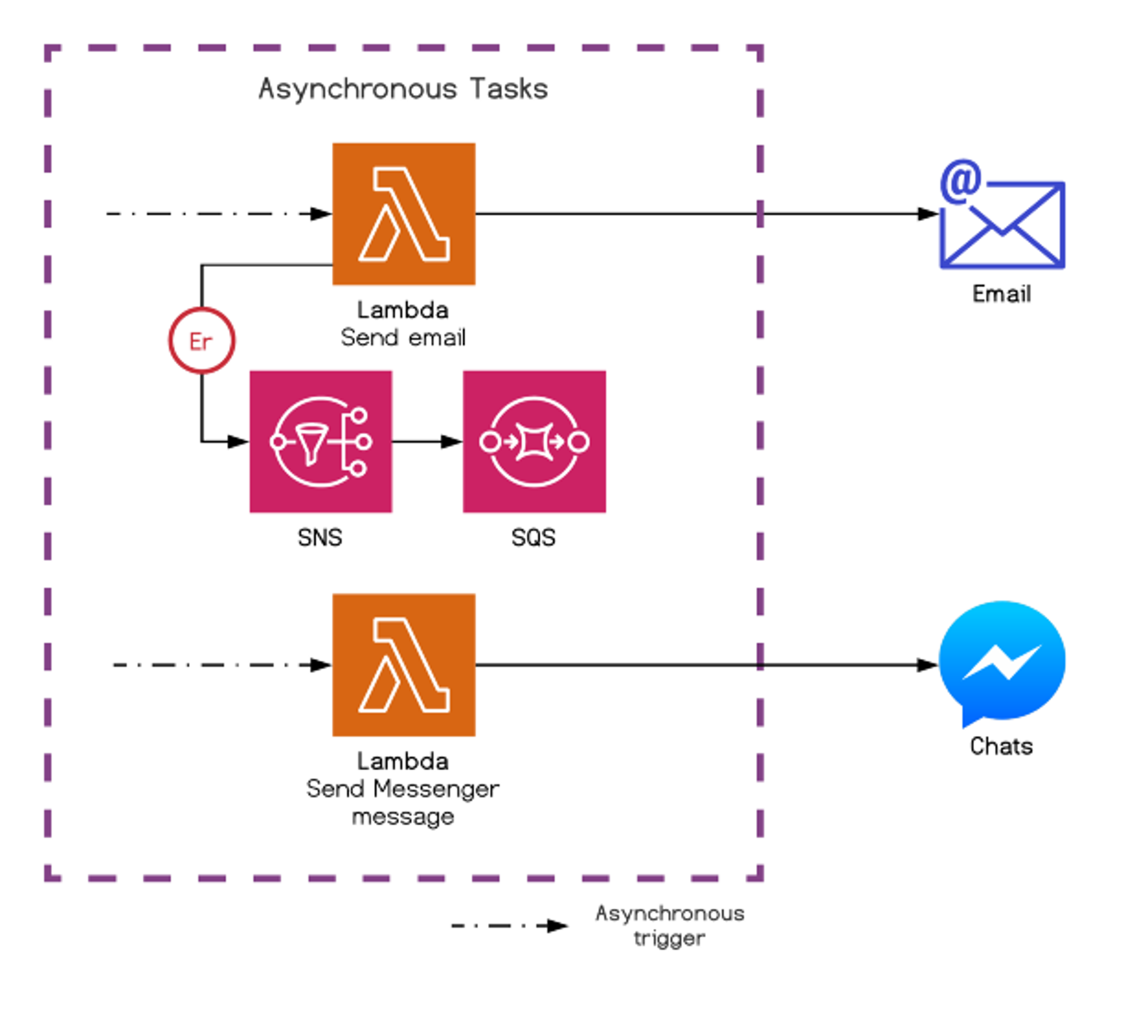

5. 异步任务

我们项目的架构是事件驱动的,所以许多的 Lambda 函数都是异步的,通常是由 EventBridge 事件、S3 事件、DynamoDB 流等事件触发。例如,我们系统中有一个异步 Lambda 函数,负责在成功注册后发送欢迎电子邮件。

在分布式异步系统中,故障处理是非常重要的。所以对于异步的 Lambda 函数,我们使用它们的死信队列(Dead Letter Queue,DLQ),并且将最终的故障信息首先传递给 Simple Notification Service(SNS)(AWS 的 消息推送服务,如电子邮件,短信等),然后再传给 Simple Queue Service(SQS)(AWS 的消息队列服务)。我们现在必须这样做,因为 AWS 暂时还不支持将 SQS 直接连接到 Lambda DLQ 上。

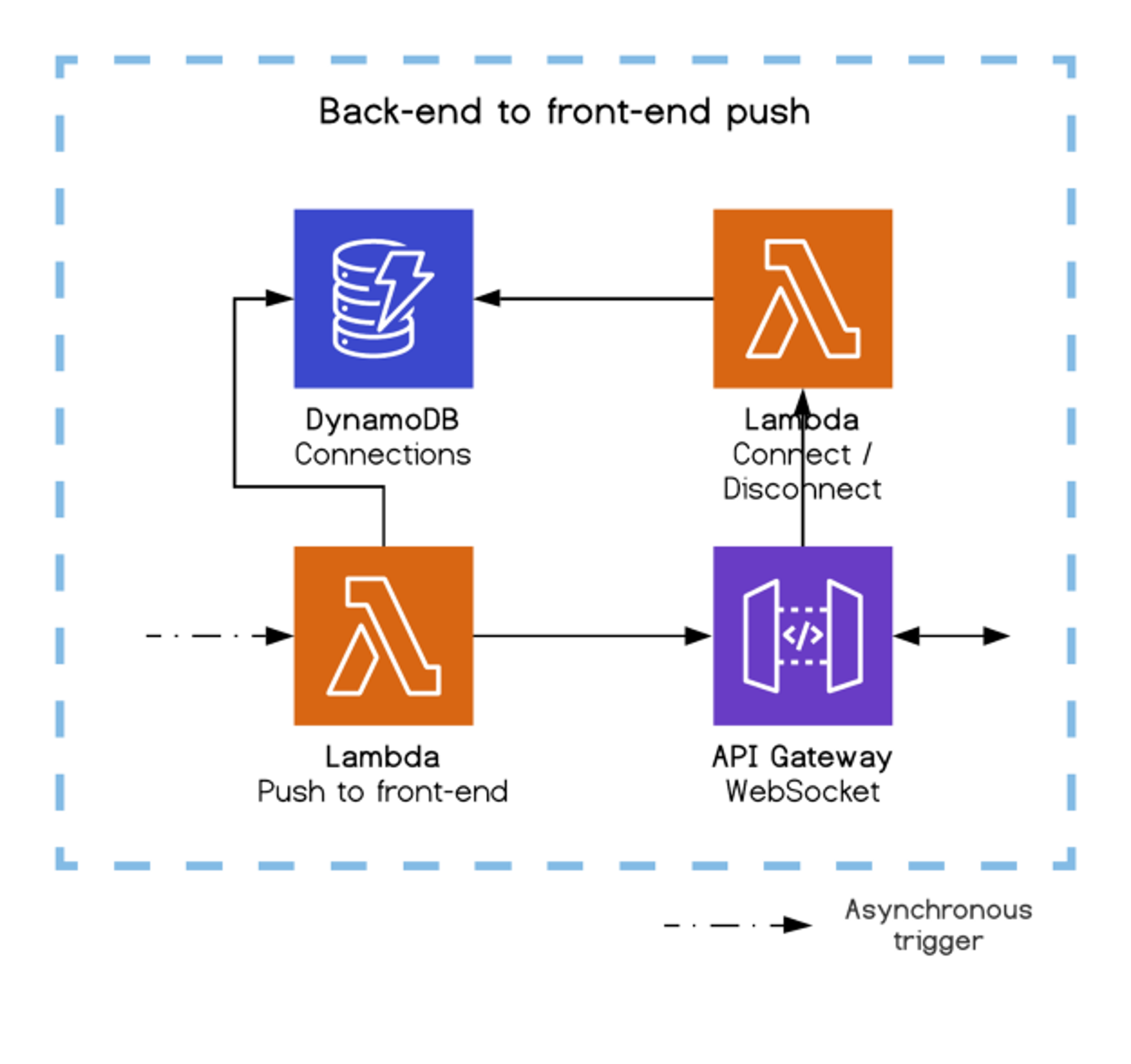

6. 后端向前端的推送

有了异步的操作,前端不能在等待一个 XHR (xhrXMLHttpRequest)响应时仅仅显示一个加载页面。我们需要后端的预备状态和数据推送。为此,我们利用了 API Gateway 的 WebSocket,这个 API 可以使 WebSocket 保持连接状态,并且仅在在收到消息时触发 Lambdas 函数。 这篇文章[4]深入讨论了相比较于其他解决方案,为什么我们选择了 WebSocket,以及如何实现它。

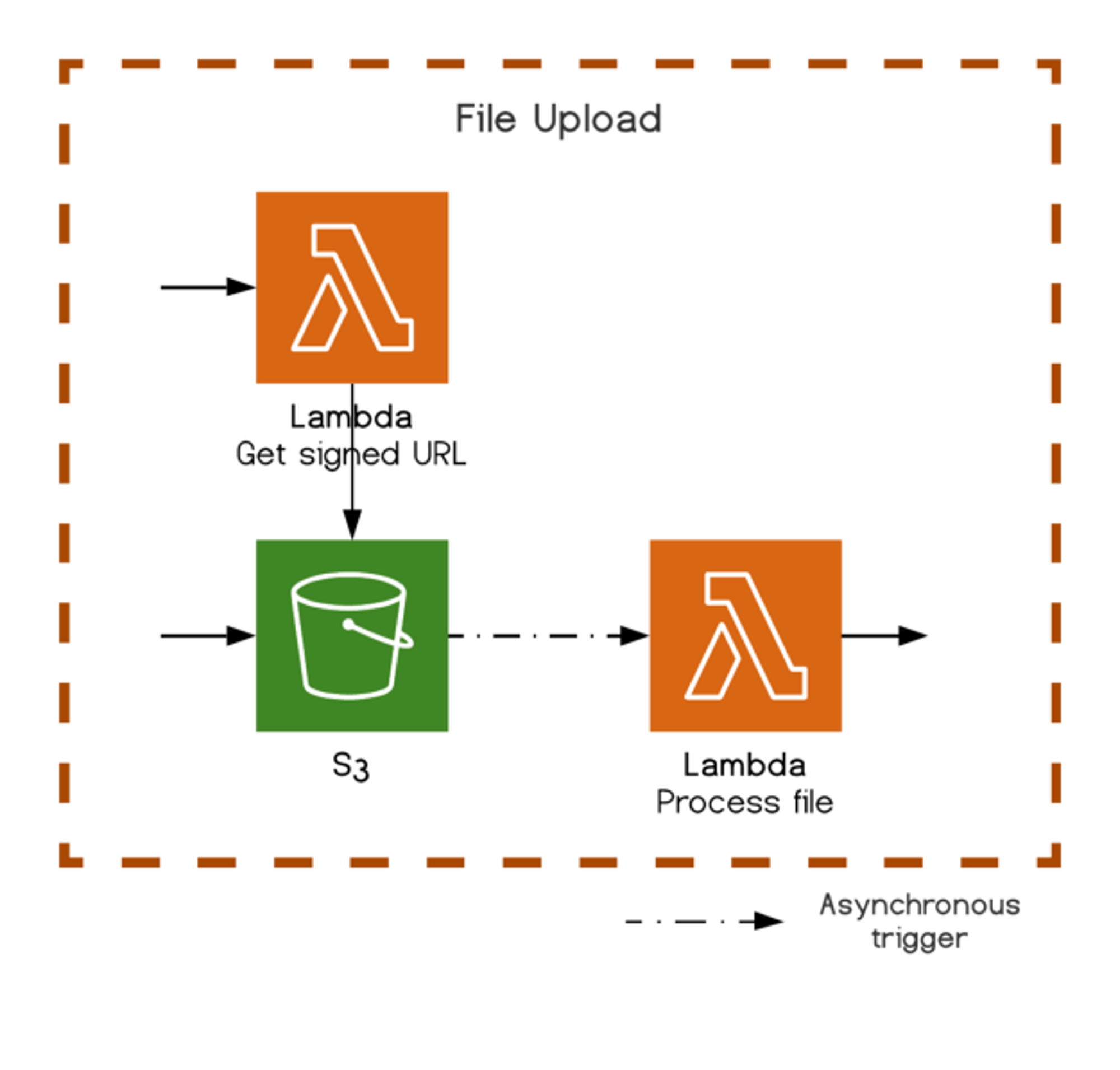

7. 文件上传

处理 Lambda 的文件上传流(Stream)可能会造成较大的开销。相较于这个方案,S3 (AWS 的文件存储服务) 还提供了一个功能,使得前端能使用由 Lambda 生成的、签名(安全)的上传 URL 来直接上传文件到 S3 (AWS 的文件存储服务)。

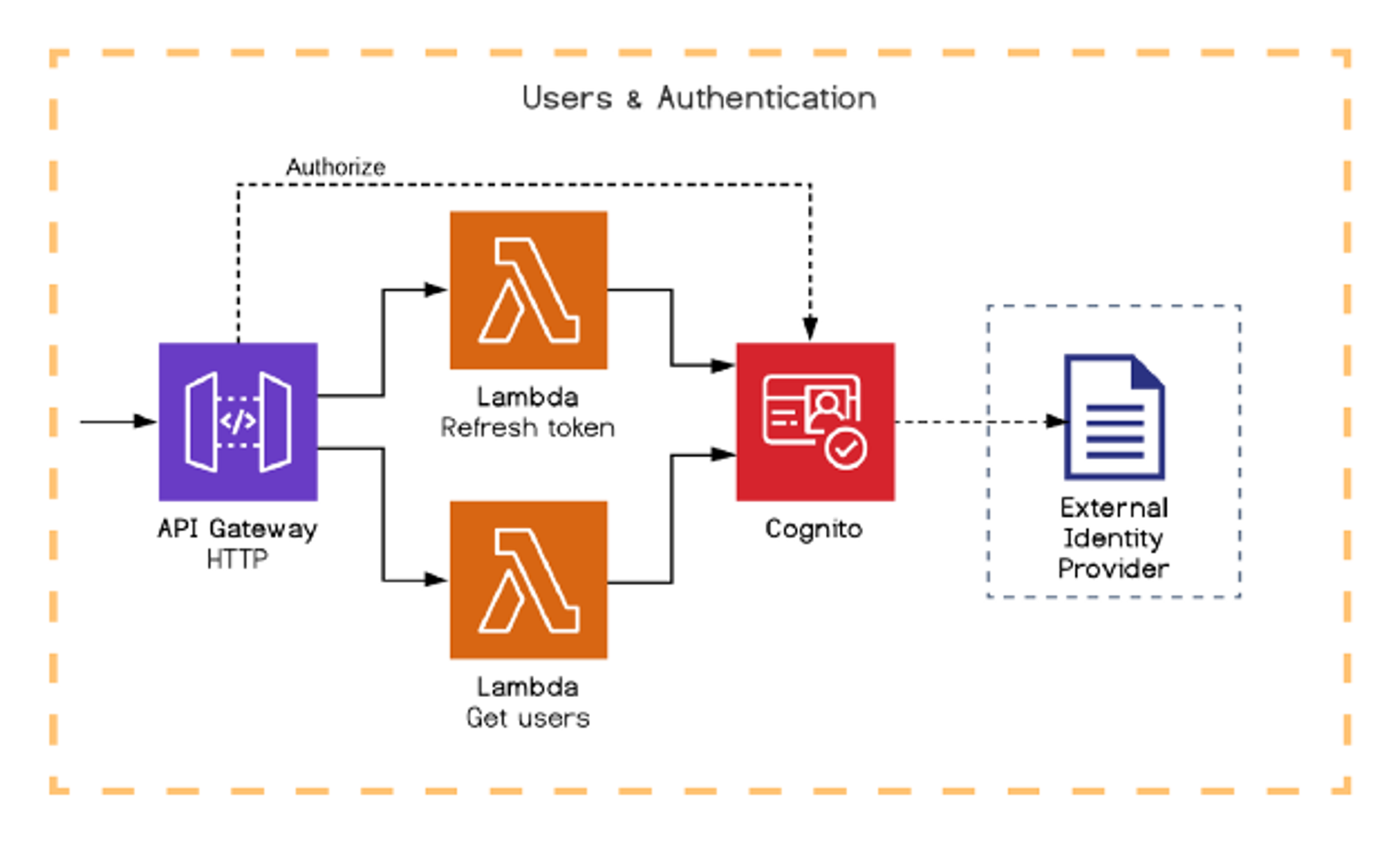

8. 用户与认证

Cogito( AWS 的认证服务)有我们所需要的所有东西:认证、用户管理、访问控制以及外部身份提供商集成。尽管大家知道它使用起来有些复杂,但它确实可以为我们做不少事情。和其他服务一样,它由专用的 SDK 来与 Lambda 交互,并且可以通过分发事件来触发 Lambda。本例中,API Gateway 路由绑定了原生Cogito 授权服务。同时也暴露了一个用于刷新身份验证令牌的 Lambda 函数和一个用于获取用户列表的 Lambda 函数。

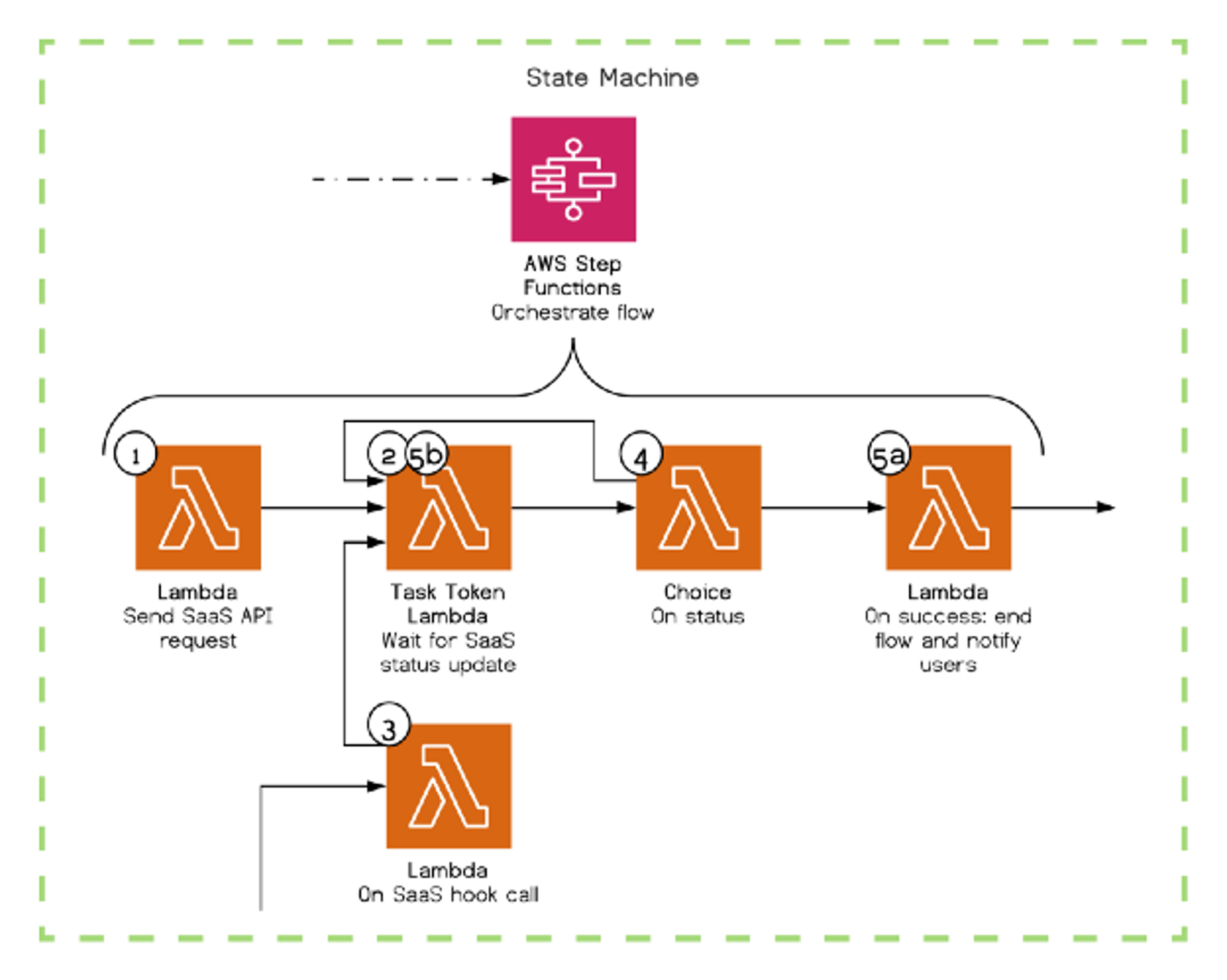

9. 状态机

在某些情形下,我们的逻辑和数据流可能会非常复杂。如果直接在 Lambda 函数内部手动维护和操作这些数据流,正在运行的系统可能会难以跟踪和掌控。因此,AWS 为我们提供了专门提供了一个服务:可视化工作流服务 ( Step Functions)。

我们通过 CloudFormation (AWS 的基础设施编排工具)来声明状态机:包括每个子步骤和状态、每个希望得到的结果和不希望得到的结果,并且将一些操作(例如等待、选择)或者一个 Lambda 函数挂载在这些步骤上。然后,就饿可以通过 AWS 界面实时看到这些服务的运行状态。在其中的每个步骤中,还可以定义重试和失败处理逻辑。Ben Ellerby 在 这篇文章[5]中进一步详细介绍了该服务。

这里举一个更加具体的例子,假设我们希望通过 SaaS 发送一个电子邮件广告,并且能够确保该广告已经发送完毕:

  • 步骤 1,Lambda:要求 SaaS 发送电子邮件广告系列并获取广告的 ID。
  • 步骤 2,任务令牌 Lambda:从 Step Function (可视化工作流服务 ) 中获得回调令牌,将其链接到广告 ID,然后等待来自 SaaS 的回调。
  • 步骤 3,(在任务流之外的)Lambda:在广告的状态发生改变时(待定、存档、失败、成功),从 SaaS 通过一个钩子函数调用,然后通过对应的回调令牌根据新的广告状态来继续任务流。
  • 步骤 4,选择(Choice):基于状态选择,如果这个广告还没有成功,回到第二步。
  • 步骤 5,(结束)Lambda:在广告发送后,更新用户。

这篇文章[6]深入讲述了任务令牌(Task Tokens )是如何工作的。

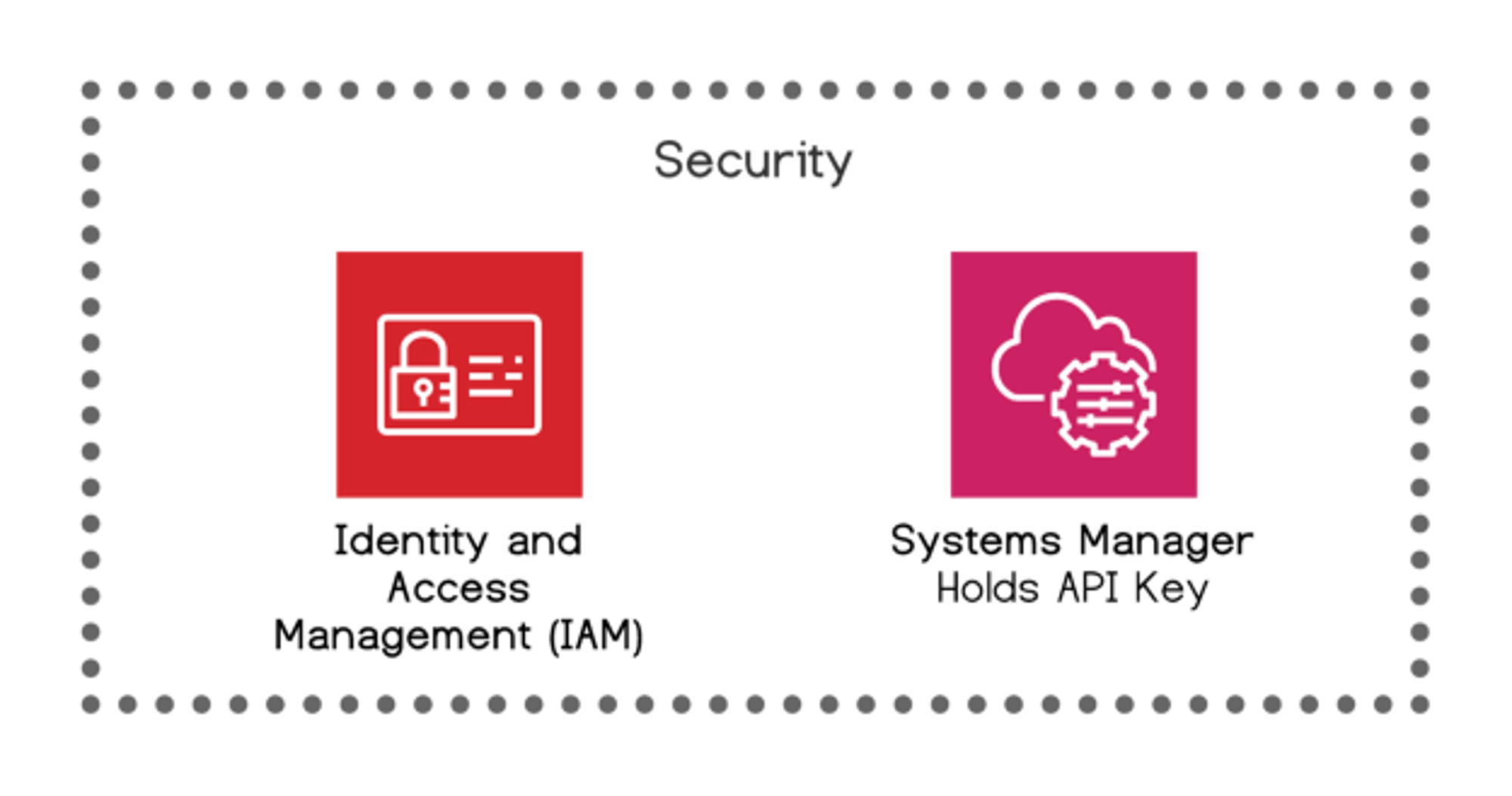

10. 安全

Identity and Access Management (IAM) (AWS 权限控制服务)可以更加细粒度地管控任何 AWS 访问,不管是开发人员的访问、持续集成与持续交付流程 , 还是 AWS 的服务调用另一个服务。IAM 的管控是非常精细的,需要平台开发者认真考虑某个特定的“消费者”被允许操作的所有行为。这意味着我们基础架构中的每一层都是受到保护的。

对于非常敏感的数据,比如 SaaS 的 API 密钥,我们将其安全地存储在 System Manager (AWS 的系统管理服务)中的 Parameter Store 中。无论是来自我们 Serverless Framework 还是 CloudFormation 文件,甚至是来自业务代码的访问,都必须通过对应的 SDK 来请求它们。值得一提的是, AWS Secrets Manager (AWS 的密钥管理软件)也可以完成类似的工作。

如果对该话题感兴趣,推荐来自 Sat G 的 这篇文章[6],关于 Serverless 中的安全问题在这篇文章中有更详细的讲解。

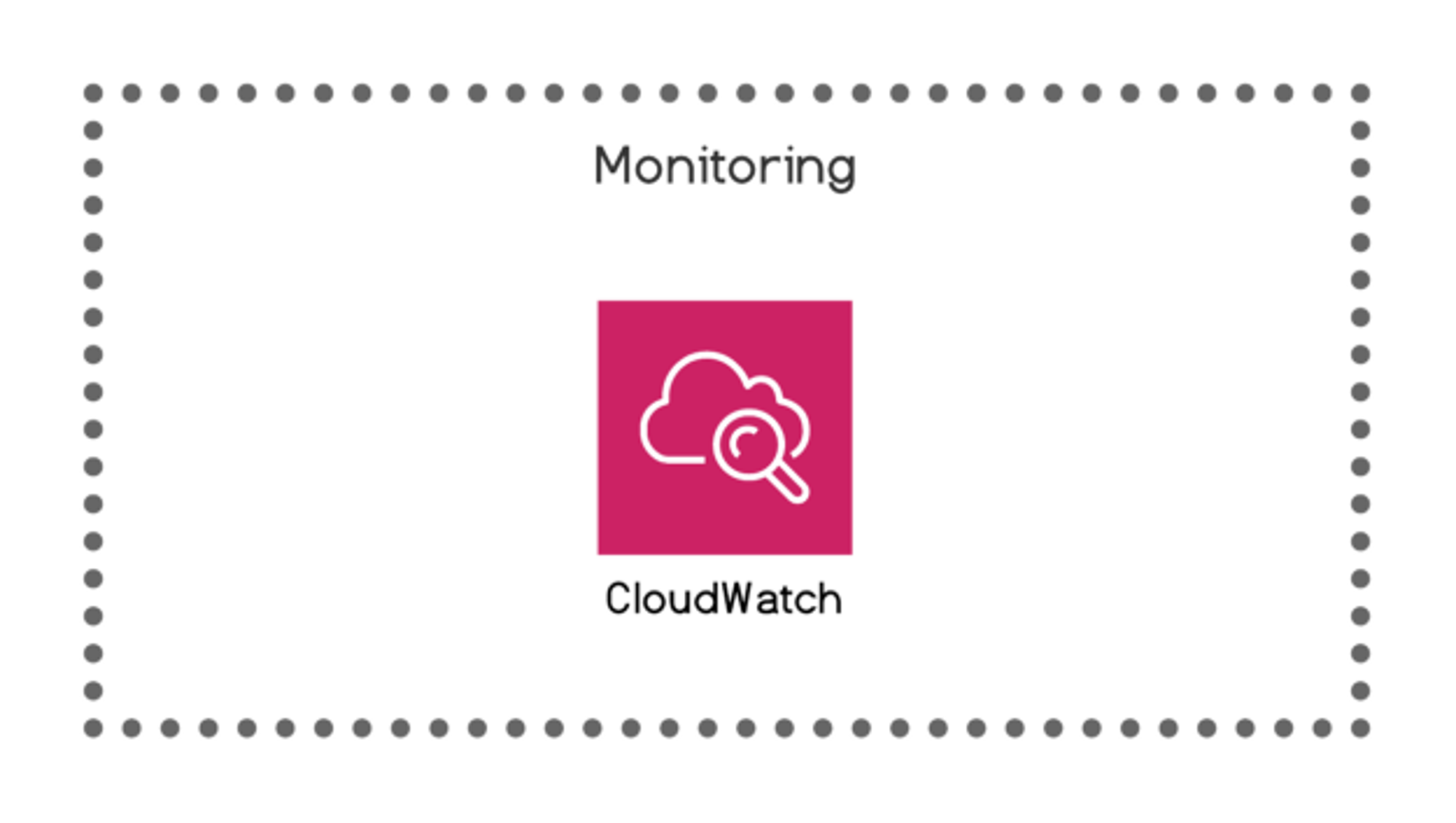

11. 监控

CloudWatch (AWS 的云监控服务)是监控服务的业界标准。所有 AWS 服务的基础指标和日志都可以发送到 CloudWatch。当然我们可以做更多的事情:将自定义的指标和日志发送到 CloudWatch,创建指标 DashBoard,在超过阈值后触发警报;数据分析与挖掘整理后展现在自定义的图表中。

可观测性方面还有其他选择,比如 X-Ray (AWS 分布式追踪服务),它的目标是在整个分布式系统中端到端地追踪请求,然后直观动态得展现出来。只不过现在这个追踪服务时不时会失败,因为它还不支持某些 AWS 服务,比如 EventBridge(而这在我们的架构中是重中之重)。

另一个服务,基于 X-Ray 和 CloudWatch 构建的 ServiceLens (AWS 的可视化监控服务),效果也很赞。
