Gateway服务网关

在前面几节,我给大家介绍了当一个系统拆分成微服务后,会产生的问题与解决方案:服务如何发现与管理(Nacos注册中心实战),服务与服务如何通信(RibbonFeign实战

今天我们就来聊一聊另一个问题:客户端如何访问?

在单体架构时,我们的系统只有一个入口,前端人员调用起来十分的简单。

但是当我们拆分为一个微服务系统后,每个服务都有属于自己ip和端口号,我们不可能跟前端说:诶,调用这个接口的时候你就使用这个地址哈。

前端:

既然这样不行的话,那我们能不能利用已有的知识想一个解决方案呢?

不是真的能用的解决方案

其实我们很容易的就能想到,我们的服务是具备互相发现及通信的能力的,那么,我们是不是可以搞一个类似统一入口(网关)样的服务,前端只请求这个服务,由这个服务去调用真实服务的Feign接口。

举个例子:

  • 商品服务的获取商品接口:localhost:8080/get/goods
  • 订单服务的下订单接口:localhost:8081/order

现在有个网关服务, 里面有两个接口:localhost:5555/get/goods, localhost:5555/order

前端调用获取商品接口时,访问:localhost:5555/get/goods,然后网关服务调用商品服务的Feign接口

下单时:访问:localhost:5555/order,然后网关服务调用订单服务的Feign接口

小结一下:

这个方案是否解决了服务入口统一的问题:解决了

能用吗:能用,但不是完全能用

因为这样会有一个问题,服务写的每一个接口,都需要给出一个Feign接口,给我们的网关服务调用。

真正的解决方案

Spring Cloud为我们提供了一个解决方案:Spring Cloud Gateway

Spring Cloud Gateway提供了一个建立在Spring生态系统之上的API网关,能够简单而有效的方式来路由到API,并基于 Filter 的方式提供一些功能,如:安全、监控。

Spring Cloud Gateway是由Spring Boot 2.x、Spring WebFlux和Reactor实现的,需要Spring Boot和Spring Webflux提供的Netty运行环境。它不能在传统的Servlet容器中工作,也不能在以WAR形式构建时工作。

官方文档:https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/

概念

Route(路由):网关的基本构件,它由一个ID、一个目的地URI、一个断言集合和一个过滤器集合定义。如果集合断言为真,则路由被匹配。

Predicate(断言):Java 8断言函数。参数类型是Spring Framework ServerWebExchange。可以让开发者在HTTP请求中的任何内容上进行匹配,比如头文件或参数。

Filter(过滤):由特定的工厂构建的GatewayFilter的实例,与传统的Filter一样,能够请求前后对请求就行处理。

工作原理

客户端向Spring Cloud Gateway发出请求。如果Gateway处理程序映射确定一个请求与路由相匹配,它将被发送到Gateway Web处理程序。这个处理程序通过一个特定于该请求的过滤器链来运行该请求。

过滤器可以在代理请求发送之前和之后运行pre和post逻辑。

简单使用

准备

预先准备一个服务,用来测试路由

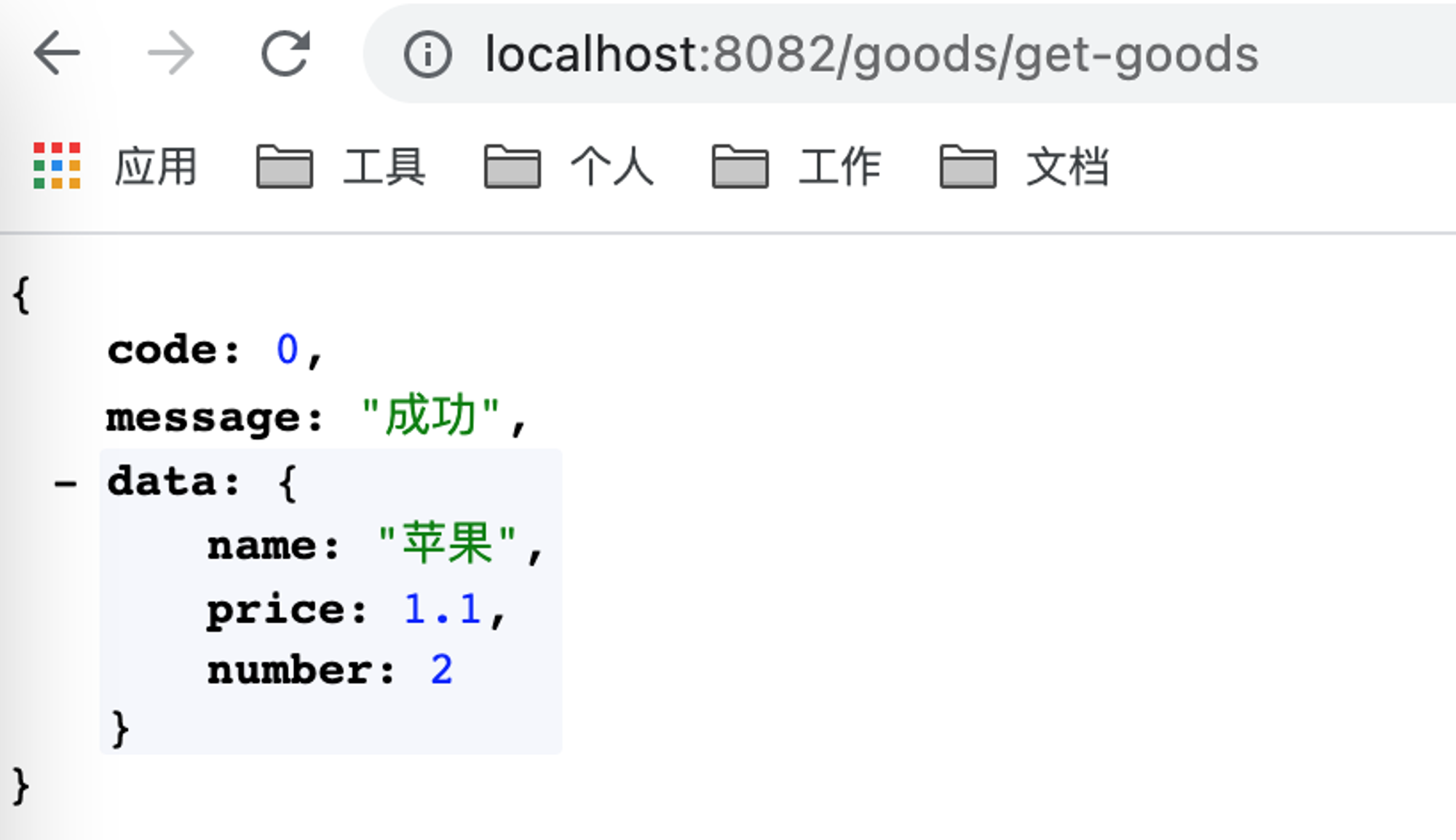

我这里准备了个一个商品服务,并提供了一个接口:http://localhost:8082/goods/get-goods

现在,开始编写网关服务

引入依赖

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>
<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

编写配置

bootstrap.yaml

server:
  port: 5555
spring:
  application:
    name: my-gateway
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848
        namespace: public
        username: nacos
        password: nacos

logging:
  level:
    org.springframework.cloud.gateway: info
    com.alibaba.nacos.client.naming: warn

application.yaml

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/goods/**

启动类

package com.my.micro.service.gateway;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

/**
 * @author Zijian Liao
 * @since 1.0.0
 */

@SpringBootApplication
public class GatewayApplication {

    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.classargs);
    }
}

测试

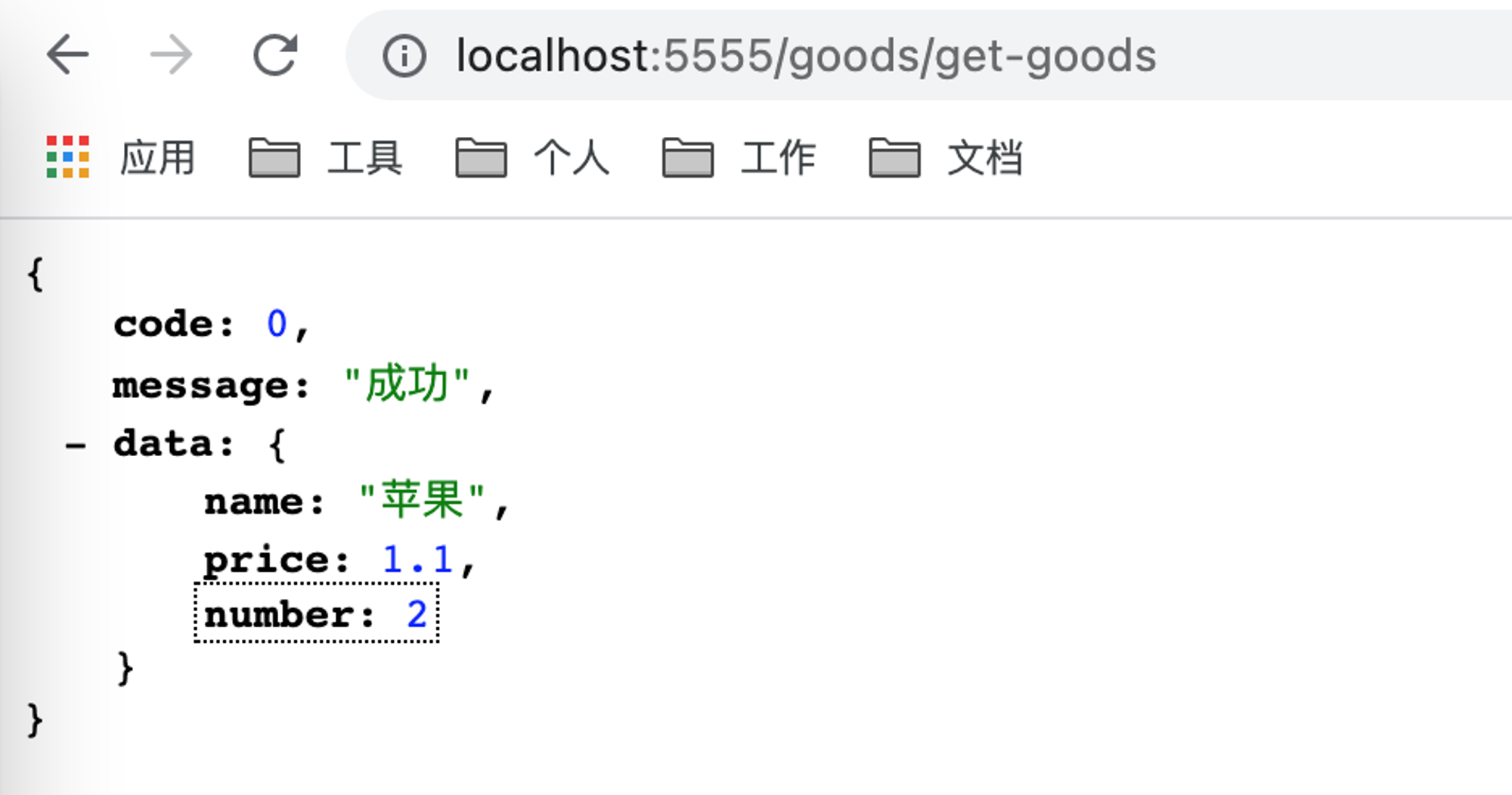

启动服务,并访问:http://localhost:5555/goods/get-goods

可以看到,服务成功被路由了

一个简单的网关服务就这样完成了,小伙伴看完过有没有对网关的概念更加深刻呢?

断言

在上面的例子中,我们就用到了一个断言工厂:Path

在Spring Cloud Gateway中,所有的断言工厂都是继承于AbstractRoutePredicateFactory, 并且命名规则为:XxxRoutePredicateFactory, 比如Path的类名为:PathRoutePredicateFactory

那么,Spring Cloud Gateway给我们内置了哪些断言工厂呢?

文档:https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#gateway-request-predicates-factories

以下展示我觉得常用的断言工厂,更多的内容还请小伙伴自己查看文档

After

匹配在某个时间(ZonedDateTime)后的请求

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/goods/**
            # 匹配23:05分后的请求
            - After=2021-08-08T23:05:13.605+08:00[Asia/Shanghai]

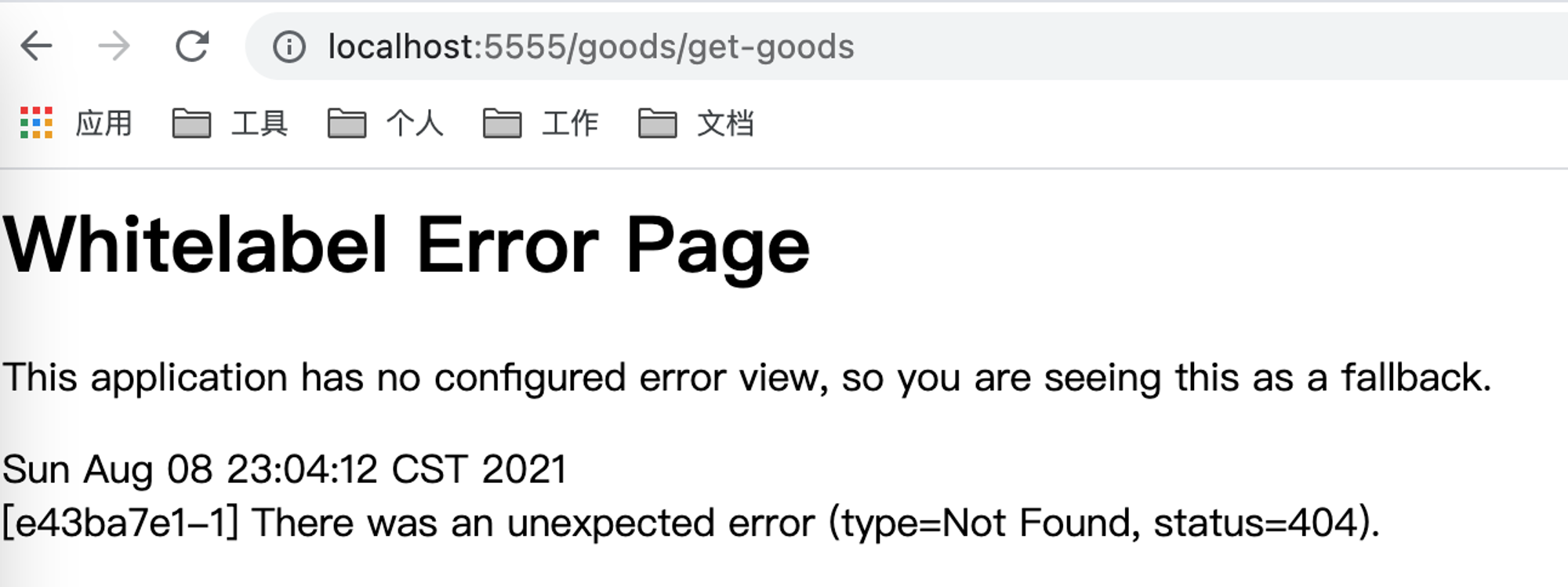

我们在23:03进行测试

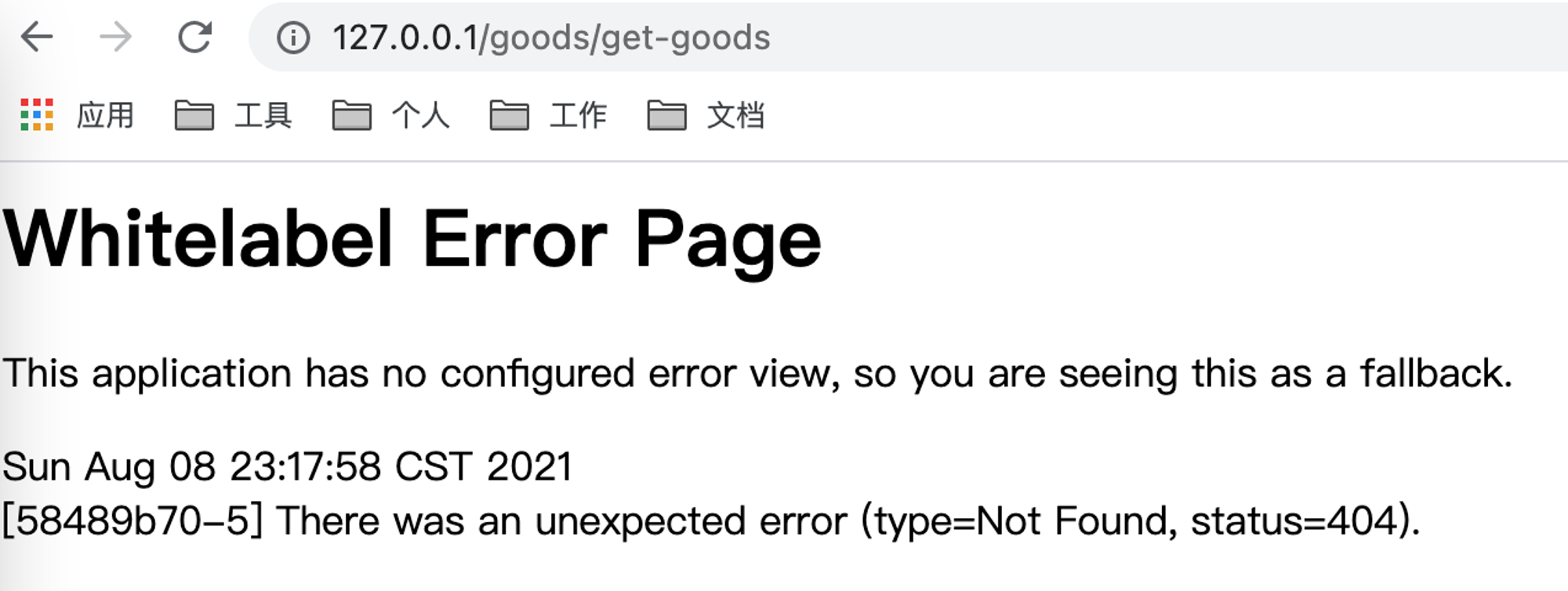

访问失败了

Before

匹配在某个时间(ZonedDateTime)前的请求

与After相似,不再演示

Between

匹配在某个时间段(ZonedDateTime)的请求

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/goods/**
            # 匹配23:05-23:10的请求
            - Between=2021-08-08T23:05:13.605+08:00[Asia/Shanghai],2021-08-08T23:10:13.605+08:00[Asia/Shanghai]

Host

匹配某个Host的请求

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/goods/**
            #配置host为192.168.1.105请求
            - Host=192.168.1.105

注意,测试时需要将端口号改为80

尝试使用127.0.0.1发起调用

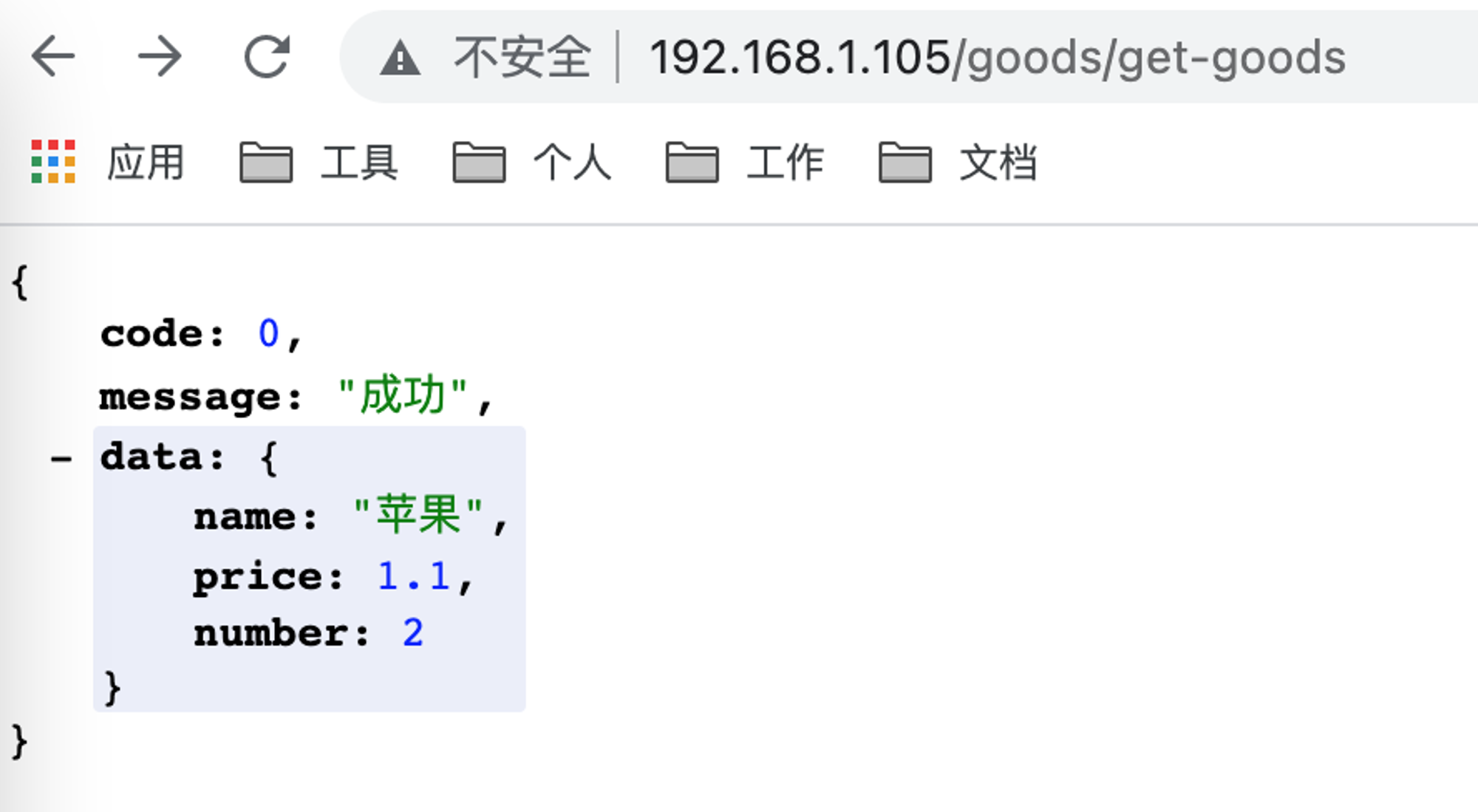

改为192.168.1.105进行调用

RemoteAddr

匹配指定的远程源地址

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/goods/**
            #配置RemoteAddr为192.168.1网段的地址
            - RemoteAddr=192.168.1.1/24

测试

启用内网穿透测试

访问失败了

过滤器

关于过滤器这块我举个例子,更多的内容请小伙伴自己查阅文档

官方文档:https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#gatewayfilter-factories

举一个用的比较多的过滤器:

StripPrefix

顾名思义,除去前缀的过滤器,将匹配的请求的前缀去除,将去除后的请求转发给下游服务

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/api/goods/**
          filters:
            # 1表示去除一个前缀
            - StripPrefix=1

组合来看,意思是当客户端发起请求:http://localhost:5555/api/goods/get-goods, 匹配该路由,然后将第一个前缀api去除,然后转发给商品服务,转发的路径为:/goods/get-goods

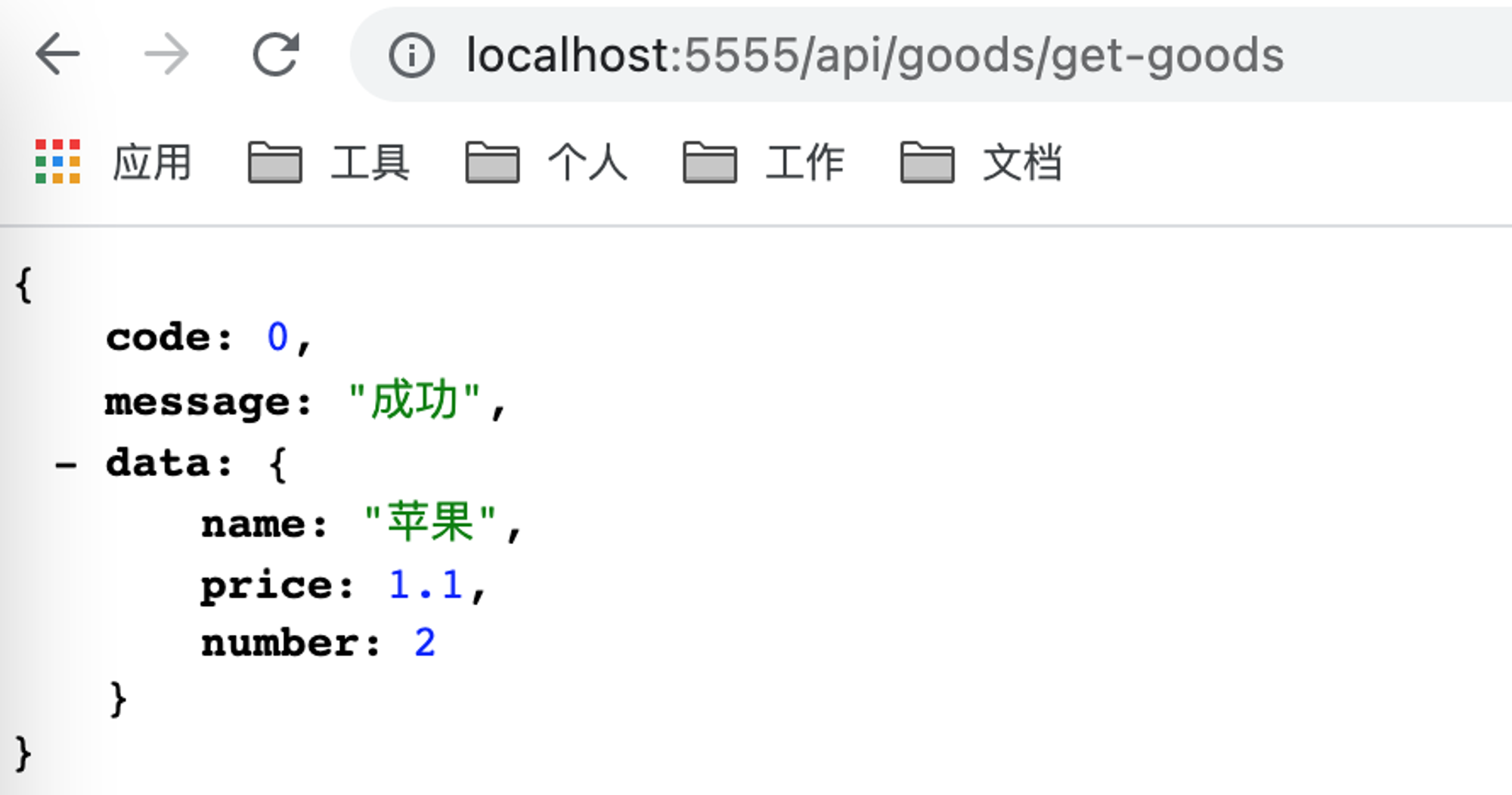

测试

自定义断言工厂

上面提到过:所有的断言工厂都是继承于AbstractRoutePredicateFactory, 并且命名规则为:XxxRoutePredicateFactory, 比如Path的类名为:PathRoutePredicateFactory

我们现在就来尝试实现一个自定义的请求头断言工厂吧

编写代码

package com.my.micro.service.gateway.filter;

import org.springframework.cloud.gateway.handler.predicate.AbstractRoutePredicateFactory;
import org.springframework.cloud.gateway.handler.predicate.GatewayPredicate;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;

import java.util.Arrays;
import java.util.Collections;
import java.util.List;
import java.util.function.Predicate;

/**
 * @author Zijian Liao
 * @since 1.0.0
 */

@Component
public class MyHeaderRoutePredicateFactory extends AbstractRoutePredicateFactory<MyHeaderRoutePredicateFactory.Config{

    /**
     * Header key.
     */

    public static final String HEADER_KEY = "header";

    /**
     * Regexp key.
     */

    public static final String REGEXP_KEY = "regexp";


    public MyHeaderRoutePredicateFactory() {
        super(MyHeaderRoutePredicateFactory.Config.class);
    }

    @Override
    public List<String> shortcutFieldOrder() {
        return Arrays.asList(HEADER_KEY, REGEXP_KEY);
    }

    @Override
    public Predicate<ServerWebExchange> apply(MyHeaderRoutePredicateFactory.Config config) {
        return new GatewayPredicate() {
            @Override
            public boolean test(ServerWebExchange exchange) {
                // 获取请求头
                List<String> values = exchange.getRequest().getHeaders()
                        .getOrDefault(config.header, Collections.emptyList());
                if (values.isEmpty()) {
                    return false;
                }
                // 判断请求头中的值是否与配置匹配
                return values.stream()
                        .anyMatch(value -> value.matches(config.regexp));
            }

            @Override
            public String toString() {
                return String.format("Header: %s=%s ", config.header, config.regexp);
            }
        };
    }

    public static class Config {
        private String header;
        private String regexp;

        public String getHeader() {
            return header;
        }

        public void setHeader(String header) {
            this.header = header;
        }

        public String getRegexp() {
            return regexp;
        }

        public void setRegexp(String regexp) {
            this.regexp = regexp;
        }
    }
}

编写配置

spring:
  cloud:
    gateway:
      # 路由配置
      routes:
        # 路由id, 保证唯一性
        - id: my-goods
          # 路由的地址,格式:协议://服务名 lb: load balance,my-goods: 商品服务名
          uri: lb://my-goods
          # 断言
          predicates:
            # 匹配goods开头的请求
            - Path=/api/goods/**
            # 匹配header为name=aljian的请求
            - MyHeader=name,ajian
          filters:
            # 1表示去除一个前缀
            - StripPrefix=1

测试

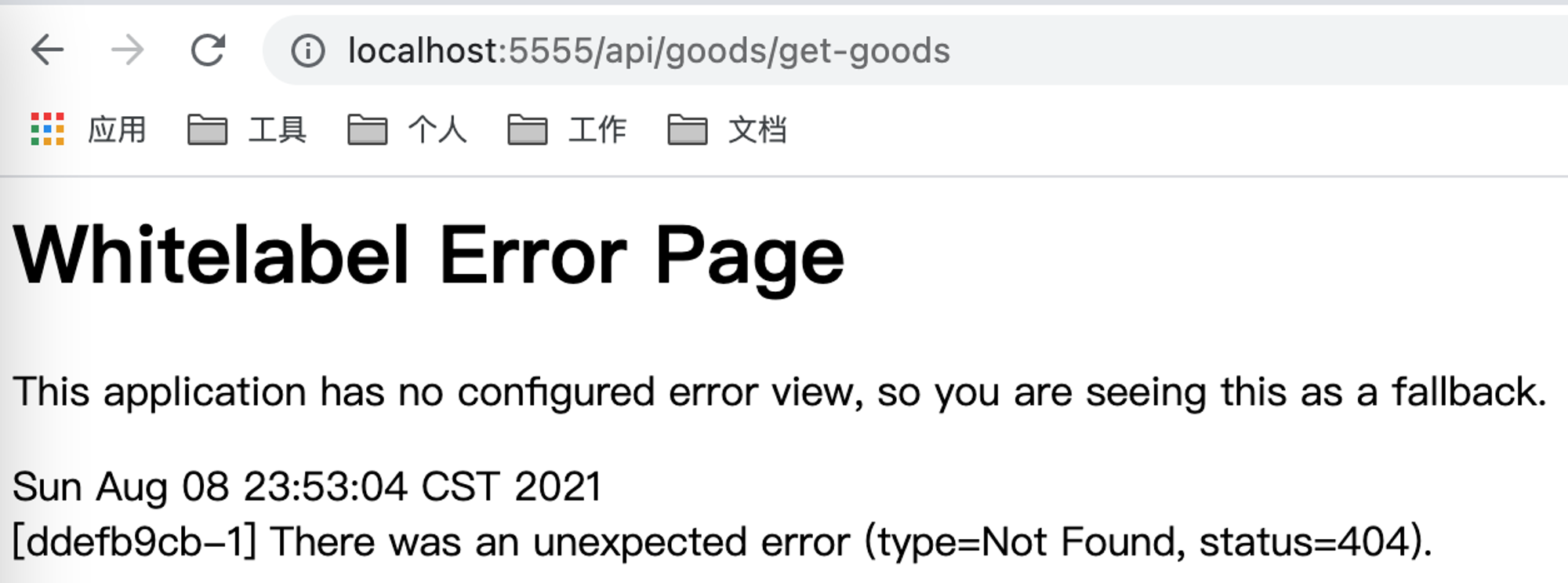

直接在浏览器中访问

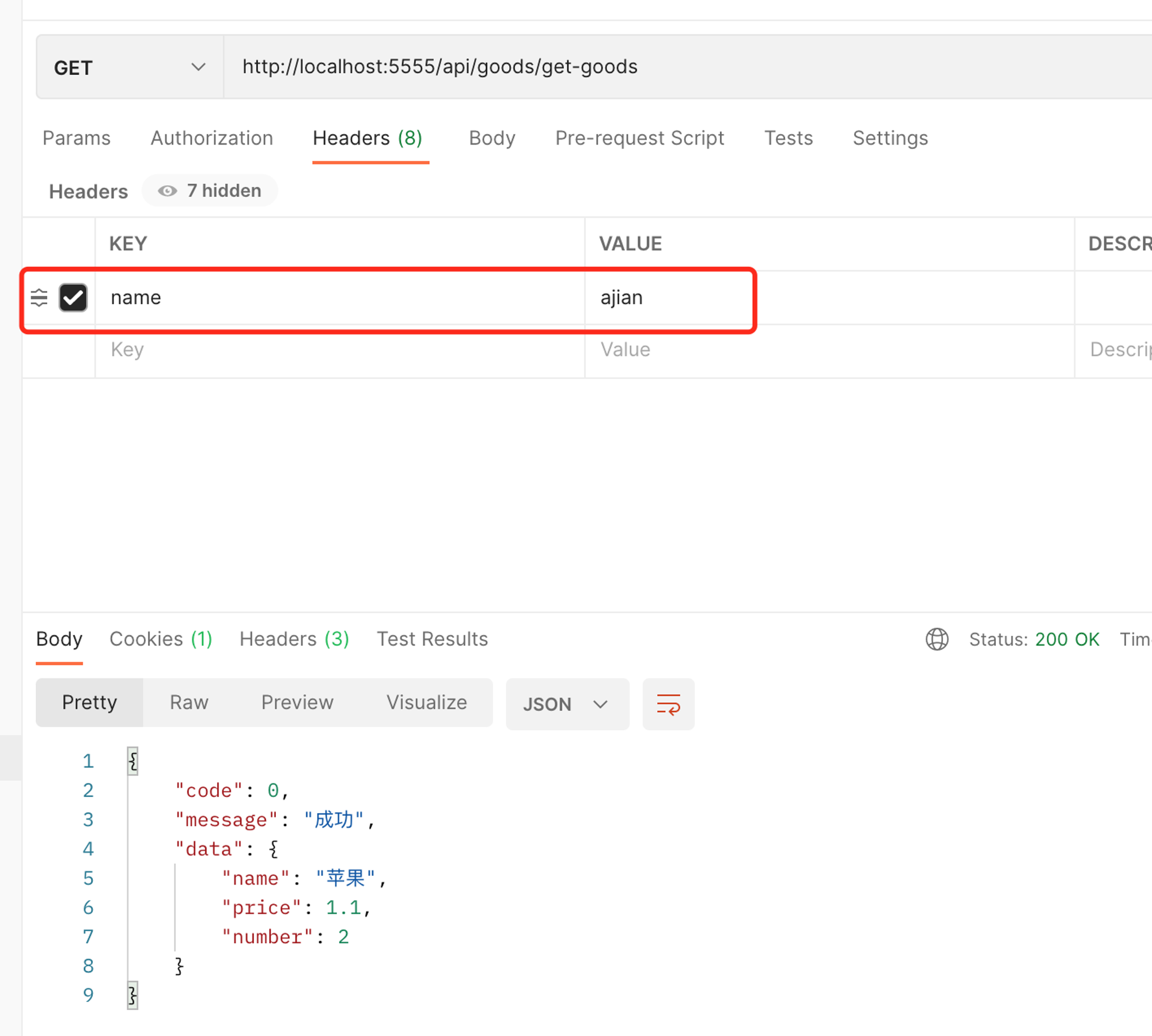

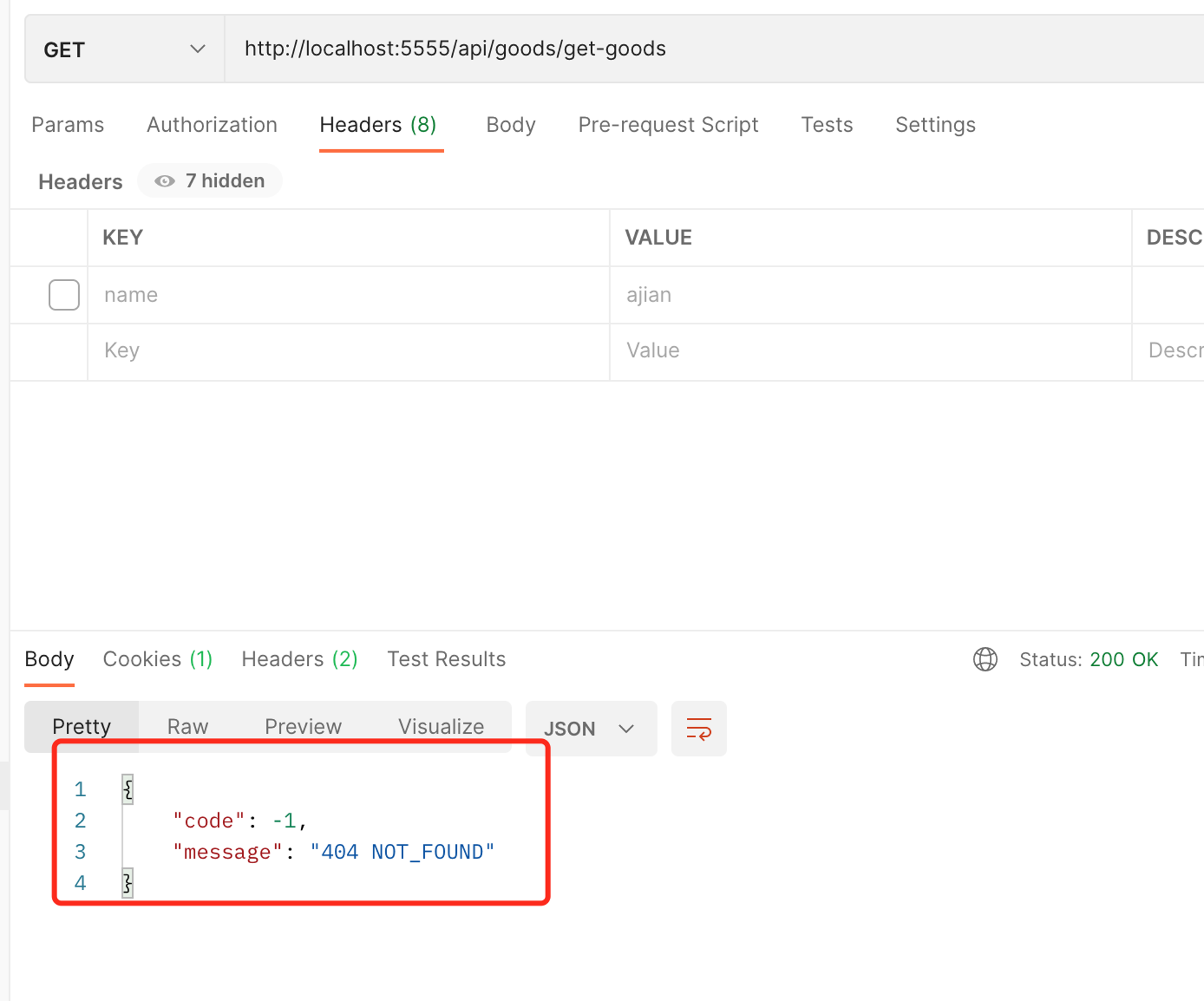

改用postman访问

自定义过滤器

自定义过滤器的方式与自定义断言工厂的方式大致相同,所以过滤器继承于AbstractGatewayFilterFactory或者AbstractNameValueGatewayFilterFactory, 命名规则为XxxGatewayFilterFactory

比如内置的添加请求头过滤器

public class AddRequestHeaderGatewayFilterFactory
  extends AbstractNameValueGatewayFilterFactory
{

 @Override
 public GatewayFilter apply(NameValueConfig config) {
  return new GatewayFilter() {
   @Override
   public Mono<Void> filter(ServerWebExchange exchange,
     GatewayFilterChain chain)

{
        // 获取到需要添加的header value
    String value = ServerWebExchangeUtils.expand(exchange, config.getValue());
    // 将header添加到request中
        ServerHttpRequest request = exchange.getRequest().mutate()
      .header(config.getName(), value).build();
    // 重新构建出一个exchange
    return chain.filter(exchange.mutate().request(request).build());
   }

   @Override
   public String toString() {
    return filterToStringCreator(AddRequestHeaderGatewayFilterFactory.this)
      .append(config.getName(), config.getValue()).toString();
   }
  };
 }

}

全局过滤器

以上内容都是针对于每一个router,Spring Cloud Gateway提供了一个针对所有router的全局过滤器

实现方式如下

package com.my.micro.service.gateway.filter;

import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;

/**
 * @author Zijian Liao
 * @since 1.0.0
 */

@Slf4j
@Component
public class MyGlobalFilter implements GlobalFilter {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String path = exchange.getRequest().getURI().getPath();
        log.info("进入全局过滤器,请求路径为:{}", path);
        // 编写任何你想要实现的逻辑,比如权限校验
        return chain.filter(exchange);
    }
}

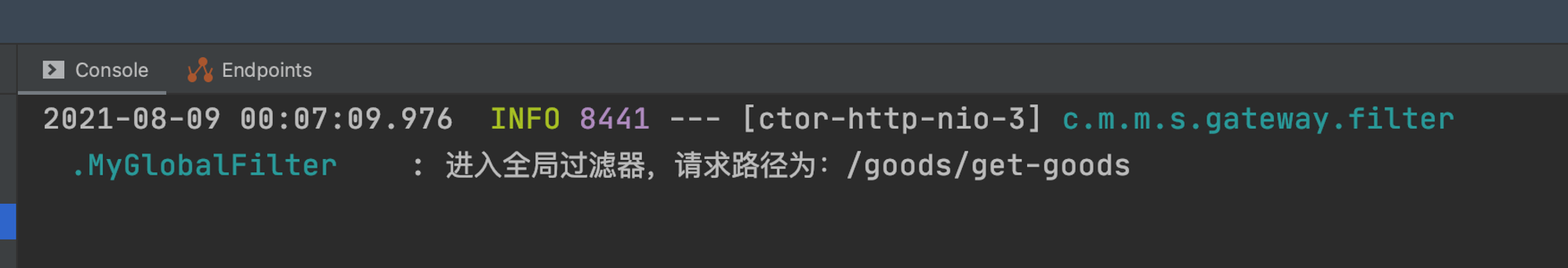

测试

自定义异常处理器

小伙伴应该发现了,在遇到错误时,Spring Cloud Gateway返回给客户端的异常并不优雅,所以我们需要自定义异常处理

编写自定义异常处理器

package com.my.micro.service.gateway.exception;

import com.my.micro.service.gateway.result.BaseResult;
import lombok.extern.slf4j.Slf4j;
import org.springframework.boot.autoconfigure.web.ErrorProperties;
import org.springframework.boot.autoconfigure.web.ResourceProperties;
import org.springframework.boot.autoconfigure.web.reactive.error.DefaultErrorWebExceptionHandler;
import org.springframework.boot.web.reactive.error.ErrorAttributes;
import org.springframework.context.ApplicationContext;
import org.springframework.http.HttpStatus;
import org.springframework.http.MediaType;
import org.springframework.lang.NonNull;
import org.springframework.web.reactive.function.BodyInserters;
import org.springframework.web.reactive.function.server.RequestPredicates;
import org.springframework.web.reactive.function.server.RouterFunction;
import org.springframework.web.reactive.function.server.RouterFunctions;
import org.springframework.web.reactive.function.server.ServerRequest;
import org.springframework.web.reactive.function.server.ServerResponse;
import reactor.core.publisher.Mono;

/**
 * @author Zijian Liao
 */

@Slf4j
public class JsonExceptionHandler extends DefaultErrorWebExceptionHandler {

    /**
     * Create a new {@code DefaultErrorWebExceptionHandler} instance.
     *
     * @param errorAttributes    the error attributes
     * @param resourceProperties the resources configuration properties
     * @param errorProperties    the error configuration properties
     * @param applicationContext the current application context
     */

    public JsonExceptionHandler(ErrorAttributes errorAttributes, ResourceProperties resourceProperties,
                                          ErrorProperties errorProperties, ApplicationContext applicationContext)

{
        super(errorAttributes, resourceProperties, errorProperties, applicationContext);
    }

    @Override
    protected RouterFunction<ServerResponse> getRoutingFunction(ErrorAttributes errorAttributes) {
        return RouterFunctions.route(RequestPredicates.all(), this::renderErrorResponse);
    }

    @NonNull
    @Override
    protected Mono<ServerResponse> renderErrorResponse(ServerRequest request) {
        Throwable throwable = getError(request);
        return ServerResponse.status(HttpStatus.OK)
                .contentType(MediaType.APPLICATION_JSON)
                .body(BodyInserters.fromValue(this.handleError(throwable)));
    }

    private BaseResult<Void> handleError(Throwable throwable){
        return BaseResult.failure(throwable.getMessage());
    }
}

BaseResult

package com.my.micro.service.gateway.result;

import lombok.Data;

/**
 * @author Zijian Liao
 * @since 1.0.0
 */

@Data
public class BaseResult<T{

    private Integer code;

    private String message;

    public BaseResult(Integer code, String message){
        this.code = code;
        this.message = message;
    }

    public static <T> BaseResult<T> failure(String  message){
        return new BaseResult<>(-1, message);
    }
}

编写配置类

package com.my.micro.service.gateway.exception;

import org.springframework.beans.factory.ObjectProvider;
import org.springframework.boot.autoconfigure.web.ResourceProperties;
import org.springframework.boot.autoconfigure.web.ServerProperties;
import org.springframework.boot.autoconfigure.web.reactive.error.DefaultErrorWebExceptionHandler;
import org.springframework.boot.web.reactive.error.ErrorAttributes;
import org.springframework.boot.web.reactive.error.ErrorWebExceptionHandler;
import org.springframework.context.ApplicationContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.context.annotation.Primary;
import org.springframework.core.Ordered;
import org.springframework.core.annotation.Order;
import org.springframework.http.codec.ServerCodecConfigurer;
import org.springframework.web.reactive.result.view.ViewResolver;

import java.util.stream.Collectors;

/**
 * @author Zijian Liao
 * @since 1.0.0
 */

@Configuration
public class ExceptionConfiguration {

    @Primary
    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    public ErrorWebExceptionHandler errorWebExceptionHandler(ErrorAttributes errorAttributes, ServerProperties serverProperties, ResourceProperties resourceProperties,
                                                             ObjectProvider<ViewResolver> viewResolversProvider, ServerCodecConfigurer serverCodecConfigurer,
                                                             ApplicationContext applicationContext)

{
        DefaultErrorWebExceptionHandler exceptionHandler = new JsonExceptionHandler(errorAttributes,
                resourceProperties, serverProperties.getError(), applicationContext);
        exceptionHandler.setViewResolvers(viewResolversProvider.orderedStream().collect(Collectors.toList()));
        exceptionHandler.setMessageWriters(serverCodecConfigurer.getWriters());
        exceptionHandler.setMessageReaders(serverCodecConfigurer.getReaders());
        return exceptionHandler;
    }
}

测试

小结

本编介绍了关于微服务架构中——客户端如何访问的解决方案:Spring Cloud Gateway

其中介绍了Gateway的三个核心概念:Route,Predicate,Filter。并演示了如何配置及使用他们,还讲解了如何自定义Predicate和Filter。

最后介绍了Spring Cloud Gateway的全局过滤器,以及如何实现自定义异常处理。

以上

看完之后想必有所收获吧~ 想要了解更多精彩内容,欢迎关注公众号:程序员阿鉴,阿鉴在公众号欢迎你的到来~

个人博客空间:https://zijiancode.cn/archives/gateway

gittee: https://gitee.com/lzj960515/my-micro-service-demo

我不是廖梓鉴

2021/08/13  阅读:46  主题:橙心

作者介绍

我不是廖梓鉴
