Spring Cloud Netflix Ribbon源码解析(五)

Spring Cloud Netflix Ribbon源码解析(五)


前言

今天我们接着把ribbon剩下的知识点介绍一下。我们先看看RestTemplate在Ribbon的加持下,经过ribbon的负载均衡返回一个server后,发起远程http调用的相关细节。然后再看看openfeign是怎么利用ribbon的负载均衡选择一个server并发起远程调用的。好了,废话不多说,直接上干货。

源码解析

RestTemplate与Ribbon

RibbonLoadBalancerClient

经过了前几篇的介绍,在RibbonLoadBalancerClient中的execute方法里,我们分别分析了通过getLoadBalancer方法获取负载均衡器,通过getServer方法从服务列表中返回一个可用的服务实例。现在来看看execute方法做了哪些事情,在http远程调用时,框架又为我们提供哪些http客户端供选择呢?

public <T> execute(String serviceId, LoadBalancerRequest<T> request, Object hint)
 throws IOException
{
 //从子上下文中获取负载均衡器
 ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
 //从服务列表中返回一个可用的服务实例
 Server server = getServer(loadBalancer, hint);
 if (server == null) {
  throw new IllegalStateException("No instances available for " + serviceId);
 }
 RibbonServer ribbonServer = new RibbonServer(serviceId, server,
   isSecure(server, serviceId),
   serverIntrospector(serviceId).getMetadata(server));
 //执行execute方法,调用远程服务
 return execute(serviceId, ribbonServer, request);
}

进入execute方法:

@Override
public <T> execute(String serviceId, ServiceInstance serviceInstance,
  LoadBalancerRequest<T> request)
 throws IOException
{
 Server server = null;
 if (serviceInstance instanceof RibbonServer) {
  server = ((RibbonServer) serviceInstance).getServer();
 }
 if (server == null) {
  throw new IllegalStateException("No instances available for " + serviceId);
 }

 RibbonLoadBalancerContext context = this.clientFactory
   .getLoadBalancerContext(serviceId);
 RibbonStatsRecorder statsRecorder = new RibbonStatsRecorder(context, server);

 try {
  //调用LoadBalancerRequest的apply方法
  T returnVal = request.apply(serviceInstance);
  statsRecorder.recordStats(returnVal);
  return returnVal;
 }
 // catch IOException and rethrow so RestTemplate behaves correctly
 catch (IOException ex) {
  statsRecorder.recordStats(ex);
  throw ex;
 }
 catch (Exception ex) {
  statsRecorder.recordStats(ex);
  ReflectionUtils.rethrowRuntimeException(ex);
 }
 return null;
}

核心代码就是调用LoadBalancerRequestapply方法,而这个LoadBalancerRequest对象又是通过上一个方法传入的,那么我们就往回找,看看对象的被传入的源头在哪里。

LoadBalancerInterceptor

@Override
public ClientHttpResponse intercept(final HttpRequest request, final byte[] body,
  final ClientHttpRequestExecution execution)
 throws IOException
{
 final URI originalUri = request.getURI();
 String serviceName = originalUri.getHost();
 Assert.state(serviceName != null,
   "Request URI does not contain a valid hostname: " + originalUri);
 return this.loadBalancer.execute(serviceName,
   //在这里创建并返回的
   this.requestFactory.createRequest(request, body, execution));
}

最终我们会找到LoadBalancerInterceptor类的intercept方法,会看到通过调用this.requestFactory.createRequest(request, body, execution)创建并返回的。进入LoadBalancerRequestFactorycreateRequest方法:

LoadBalancerRequestFactory

public LoadBalancerRequest<ClientHttpResponse> createRequest(
   final HttpRequest request, final byte[] body,
   final ClientHttpRequestExecution execution)

{
 return instance -> {
  HttpRequest serviceRequest = new ServiceRequestWrapper(request, instance,
    this.loadBalancer);
  if (this.transformers != null) {
   for (LoadBalancerRequestTransformer transformer : this.transformers) {
    serviceRequest = transformer.transformRequest(serviceRequest,
      instance);
   }
  }
  return execution.execute(serviceRequest, body);
 };
}

代码通过lamdba表达式创建了一个LoadBalancerRequest对象并实现了apply方法,LoadBalancerRequest中只有一个apply方法,如下:

LoadBalancerRequest

public interface LoadBalancerRequest<T{

 apply(ServiceInstance instance) throws Exception;

}

搞清楚了这个,就会知道request.apply(serviceInstance)方法会进入LoadBalancerRequestFactorycreateRequest中的lamdba表达式中,摘取部分代码:

再次回到LoadBalancerRequestFactory

HttpRequest serviceRequest = new ServiceRequestWrapper(request, instance,
    this.loadBalancer);
if (this.transformers != null) {
 for (LoadBalancerRequestTransformer transformer : this.transformers) {
  serviceRequest = transformer.transformRequest(serviceRequest,
    instance);
 }
}
return execution.execute(serviceRequest, body);

一起来分析下这块代码,首先通过创建ServiceRequestWrapper对象,将HttpRequestServiceInstance还有RibbonLoadBalancerClient对象进行了包装;然后判断transformers列表是否等于null,不等于null的话,会迭代transformers列表并调用LoadBalancerRequestTransformertransformRequest方法。这个transformers是在LoadBalancerAutoConfiguration中注入并通过构造函数传入LoadBalancerRequestFactory中的,默认情况下框架并未提供任何实现,所以也就不会走这个分支。

通过读源码,我们也会得到一些讯息,那就是,如果想在获取可用服务实例之后,发起远程调用之前,比如想改变目标服务,那么就可以自己实现LoadBalancerRequestTransformer接口,重写transformRequest方法

最后调用ClientHttpRequestExecutionexecute方法,ClientHttpRequestExecution接口只有一个实现,就是InterceptingRequestExecution

InterceptingClientHttpRequest#InterceptingRequestExecution

@Override
public ClientHttpResponse execute(HttpRequest request, byte[] body) throws IOException {
 if (this.iterator.hasNext()) {
  ClientHttpRequestInterceptor nextInterceptor = this.iterator.next();
  //调用拦截器方法
  return nextInterceptor.intercept(request, body, this);
 }
 else {
  HttpMethod method = request.getMethod();
  Assert.state(method != null"No standard HTTP method");
  //ClientHttpRequestFactory的createRequest方法
  ClientHttpRequest delegate = requestFactory.createRequest(request.getURI(), method);
  request.getHeaders().forEach((key, value) -> delegate.getHeaders().addAll(key, value));
  if (body.length > 0) {
   if (delegate instanceof StreamingHttpOutputMessage) {
    StreamingHttpOutputMessage streamingOutputMessage = (StreamingHttpOutputMessage) delegate;
    streamingOutputMessage.setBody(outputStream -> StreamUtils.copy(body, outputStream));
   }
   else {
    StreamUtils.copy(body, delegate.getBody());
   }
  }
  return delegate.execute();
 }
}

又看到了我们熟悉的方法,但是这一次会走else分支。重点分析一下requestFactory.createRequest(request.getURI(), method)方法的调用:

  1. 首先调用ServiceRequestWrappergetURI()方法(为什么是这个对象,见上一步),根据ServiceInstance重构请求的url:将服务名转换成真正的ip和port。 ServiceRequestWrapper
public URI getURI() {
 URI uri = this.loadBalancer.reconstructURI(this.instance, getRequest().getURI());
 return uri;
}

方法内部会调用RibbonLoadBalancerClientreconstructURI方法:

@Override
public URI reconstructURI(ServiceInstance instance, URI original) {
 Assert.notNull(instance, "instance can not be null");
 String serviceId = instance.getServiceId();
 //通过SpringClientFactory,从子上下文中取出RibbonLoadBalancerContext实例对象
 RibbonLoadBalancerContext context = this.clientFactory
   .getLoadBalancerContext(serviceId);

 URI uri;
 Server server;
 if (instance instanceof RibbonServer) {
  RibbonServer ribbonServer = (RibbonServer) instance;
  server = ribbonServer.getServer();
  uri = updateToSecureConnectionIfNeeded(original, ribbonServer);
 }
 else {
  server = new Server(instance.getScheme(), instance.getHost(),
    instance.getPort());
  IClientConfig clientConfig = clientFactory.getClientConfig(serviceId);
  ServerIntrospector serverIntrospector = serverIntrospector(serviceId);
  uri = updateToSecureConnectionIfNeeded(original, clientConfig,
    serverIntrospector, server);
 }
 return context.reconstructURIWithServer(server, uri);
}

首先通过SpringClientFactory,从子上下文中取出RibbonLoadBalancerContext实例对象,然后调用它的reconstructURIWithServer方法:

public URI reconstructURIWithServer(Server server, URI original) {
    String host = server.getHost();
    int port = server.getPort();
    String scheme = server.getScheme();

    if (host.equals(original.getHost())
            && port == original.getPort()
            && scheme == original.getScheme()) {
        return original;
    }
    if (scheme == null) {
        scheme = original.getScheme();
    }
    if (scheme == null) {
        scheme = deriveSchemeAndPortFromPartialUri(original).first();
    }

    try {
        StringBuilder sb = new StringBuilder();
        sb.append(scheme).append("://");
        if (!Strings.isNullOrEmpty(original.getRawUserInfo())) {
            sb.append(original.getRawUserInfo()).append("@");
        }
        sb.append(host);
        if (port >= 0) {
            sb.append(":").append(port);
        }
        sb.append(original.getRawPath());
        if (!Strings.isNullOrEmpty(original.getRawQuery())) {
            sb.append("?").append(original.getRawQuery());
        }
        if (!Strings.isNullOrEmpty(original.getRawFragment())) {
            sb.append("#").append(original.getRawFragment());
        }
        URI newURI = new URI(sb.toString());
        return newURI;
    } catch (URISyntaxException e) {
        throw new RuntimeException(e);
    }
}

最终返回一个由ip和port组成的URI。 2. 然后通过调用requestFactorycreateRequest(request.getURI(), method)方法创建ClientHttpRequest对象。

需要解释说明下:requestFactory是SimpleClientHttpRequestFactory对象的实例,是在RestTemplate的父类HttpAccessor的createRequest方法中,调用它的子类InterceptingHttpAccessor的getRequestFactory方法,然后通过构造器传入InterceptingClientHttpRequest对象中的。忘记了的同学,可以回顾下之前的文章。

进入SimpleClientHttpRequestFactorycreateRequest方法:

@Override
public ClientHttpRequest createRequest(URI uri, HttpMethod httpMethod) throws IOException {
 HttpURLConnection connection = openConnection(uri.toURL(), this.proxy);
 prepareConnection(connection, httpMethod.name());

 if (this.bufferRequestBody) {
  //this.bufferRequestBody默认为true
  return new SimpleBufferingClientHttpRequest(connection, this.outputStreaming);
 }
 else {
  return new SimpleStreamingClientHttpRequest(connection, this.chunkSize, this.outputStreaming);
 }
}

此处返回的就是SimpleBufferingClientHttpRequest对象。最终会调用它的executeInternal方法:

@Override
protected ClientHttpResponse executeInternal(HttpHeaders headers, byte[] bufferedOutput) throws IOException {
 addHeaders(this.connection, headers);
 // JDK <1.8 doesn't support getOutputStream with HTTP DELETE
 if (getMethod() == HttpMethod.DELETE && bufferedOutput.length == 0) {
  this.connection.setDoOutput(false);
 }
 if (this.connection.getDoOutput() && this.outputStreaming) {
  this.connection.setFixedLengthStreamingMode(bufferedOutput.length);
 }
 this.connection.connect();
 if (this.connection.getDoOutput()) {
  FileCopyUtils.copy(bufferedOutput, this.connection.getOutputStream());
 }
 else {
  // Immediately trigger the request in a no-output scenario as well
  this.connection.getResponseCode();
 }
 return new SimpleClientHttpResponse(this.connection);
}

我们可以清楚的看到底层是通过HttpURLConnection发起的远程调用。

小结

  1. 默认情况下RestTemplate底层通过SimpleClientHttpRequestFactory对象创建HttpURLConnection发起远程调用。
  2. spring提供了多种对HTTP客户端库的支持:
    • HttpComponentsClientHttpRequestFactory使用Apache HttpClient
    • OkHttp3ClientHttpRequestFactory使用okhttp3 OkHttpClient
  3. 切换底层使用的类库:
    • 引入依赖
    • 配置如下
@Bean
public RestTemplate restTemplate() {
    return new RestTemplate(new HttpComponentsClientHttpRequestFactory());
}

OpenFeign与Ribbon

在OpenFeign源码分析篇中,我们知道了OpenFeign的工作原理以及一些注意事项。今天看看OpenFeign和Ribbon是怎么配合工作的。

LoadBalancerFeignClient

@Override
public Response execute(Request request, Request.Options options) throws IOException {
 try {
  URI asUri = URI.create(request.url());
  String clientName = asUri.getHost();
  URI uriWithoutHost = cleanUrl(request.url(), clientName);
  FeignLoadBalancer.RibbonRequest ribbonRequest = new FeignLoadBalancer.RibbonRequest(
    this.delegate, request, uriWithoutHost);

  IClientConfig requestConfig = getClientConfig(options, clientName);
  //通过负载均衡客户端,执行负载均衡处理
  return lbClient(clientName)
    .executeWithLoadBalancer(ribbonRequest, requestConfig).toResponse();
 }
 catch (ClientException e) {
  IOException io = findIOException(e);
  if (io != null) {
   throw io;
  }
  throw new RuntimeException(e);
 }
}

上一次我们分析到lbClient(clientName).executeWithLoadBalancer(ribbonRequest, requestConfig)就终止了,现在接着往下分析。 进入lbClient(clientName)方法:

private FeignLoadBalancer lbClient(String clientName) {
 return this.lbClientFactory.create(clientName);
}

lbClientFactoryCachingSpringLoadBalancerFactory实例对象,而CachingSpringLoadBalancerFactory是在FeignRibbonClientAutoConfiguration中注册到容器中,并传入LoadBalancerFeignClient中的。

CachingSpringLoadBalancerFactory

public FeignLoadBalancer create(String clientName) {
 //根据clientName从缓存中取,如果有,就直接返回;如果没有就根据相关配置创建一个,并放入缓存中
 FeignLoadBalancer client = this.cache.get(clientName);
 if (client != null) {
  return client;
 }
 IClientConfig config = this.factory.getClientConfig(clientName);
 //这里实际返回的是ZoneAwareLoadBalancer,相信读者对这个类不会感到陌生
 ILoadBalancer lb = this.factory.getLoadBalancer(clientName);
 ServerIntrospector serverIntrospector = this.factory.getInstance(clientName,
   ServerIntrospector.class);
 client = this.loadBalancedRetryFactory != null
   ? new RetryableFeignLoadBalancer(lb, config, serverIntrospector,
     this.loadBalancedRetryFactory)
   : new FeignLoadBalancer(lb, config, serverIntrospector);
 //以clientName为key,FeignLoadBalancer为value,存入缓存中。
 this.cache.put(clientName, client);
 return client;
}

这个类中只有一个create方法,主要就是用来创建FeignLoadBalancer并以clientName为key存入缓存中:private volatile Map<String, FeignLoadBalancer> cache = new ConcurrentReferenceHashMap<>(); 接下来看看FeignLoadBalancer.executeWithLoadBalancer方法,由于FeignLoadBalancer继承AbstractLoadBalancerAwareClient,所以实际是调用父类的方法:

AbstractLoadBalancerAwareClient

public T executeWithLoadBalancer(final S request, final IClientConfig requestConfig) throws ClientException {
 //首先构建LoadBalancerCommand对象
    LoadBalancerCommand<T> command = buildLoadBalancerCommand(request, requestConfig);

    try {
     //然后调用LoadBalancerCommand的submit方法
        return command.submit(
         //创建ServerOperation对象,并实现了它的call方法。
            new ServerOperation<T>() {
                @Override
                public Observable<T> call(Server server) {
                 //根据服务实例重新构建一个由ip+port组成的URI对象,是不是似曾相识
                    URI finalUri = reconstructURIWithServer(server, request.getUri());
                    S requestForServer = (S) request.replaceUri(finalUri);
                    try {
                     //最后执行execute方法发起远程调用
                        return Observable.just(AbstractLoadBalancerAwareClient.this.execute(requestForServer, requestConfig));
                    }
                    catch (Exception e) {
                        return Observable.error(e);
                    }
                }
            })
            .toBlocking()
            .single();
    } catch (Exception e) {
        Throwable t = e.getCause();
        if (t instanceof ClientException) {
            throw (ClientException) t;
        } else {
            throw new ClientException(e);
        }
    }

}

具体见代码中的注释。LoadBalancerCommand.submit方法内部会调用selectServer()方法,通过负载均衡器返回一个server,内部流程就是我们之前分析的,这里就不再赘述了。最后通过rxjava的相关api会回调ServerOperationcall方法。(由于rxjava不是我们分析的重点,所以这里就不深入研究了)call内部首先进行URI重构,将服务名替换成真实的地址,最后调用AbstractLoadBalancerAwareClient.this.execute(requestForServer, requestConfig)方法发起远程调用。

重要:以下分析有误,真正调用的是子类FeignLoadBalancer的execute方法,见<<Spring Cloud OpenFeign源码解析(纠错篇)>>,下面的这些分析仅限ribbon单独使用时

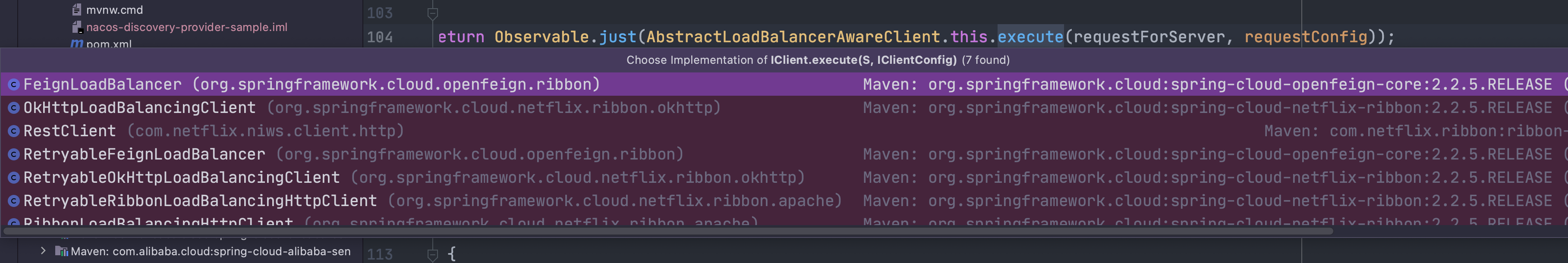

通过上面的截图可以看到AbstractLoadBalancerAwareClient的子类有很多,到底是哪一个子类呢?所以首先我们要搞清楚这点。

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties
// Order is important here, last should be the default, first should be optional
// see
// https://github.com/spring-cloud/spring-cloud-netflix/issues/2086#issuecomment-316281653
@Import({ HttpClientConfiguration.classOkHttpRibbonConfiguration.class,
  RestClientRibbonConfiguration.classHttpClientRibbonConfiguration.class })
public class RibbonClientConfiguration
{
 ......
}

RibbonClientConfiguration中会找到线索:通过@Import注解导入了四个配置类,其中在OkHttpRibbonConfiguration.classRestClientRibbonConfiguration.class以及HttpClientRibbonConfiguration.class中分别向spring容器中注册了AbstractLoadBalancerAwareClient的三个子类。重点看一下OkHttpRibbonConfiguration.classHttpClientRibbonConfiguration.class

OkHttpRibbonConfiguration

@Configuration(proxyBeanMethods = false)
@ConditionalOnProperty("ribbon.okhttp.enabled")
@ConditionalOnClass(name = "okhttp3.OkHttpClient")
public class OkHttpRibbonConfiguration {

 @RibbonClientName
 private String name = "client";

 @Bean
 @ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class)
 @ConditionalOnClass(name
"org.springframework.retry.support.RetryTemplate")
 public RetryableOkHttpLoadBalancingClient retryableOkHttpLoadBalancingClient(
   IClientConfig config, ServerIntrospector serverIntrospector,
   ILoadBalancer loadBalancer, RetryHandler retryHandler,
   LoadBalancedRetryFactory loadBalancedRetryFactory, OkHttpClient delegate,
   RibbonLoadBalancerContext ribbonLoadBalancerContext)

{
  RetryableOkHttpLoadBalancingClient client = new RetryableOkHttpLoadBalancingClient(
    delegate, config, serverIntrospector, loadBalancedRetryFactory);
  client.setLoadBalancer(loadBalancer);
  client.setRetryHandler(retryHandler);
  client.setRibbonLoadBalancerContext(ribbonLoadBalancerContext);
  Monitors.registerObject("Client_" + this.name, client);
  return client;
 }

 @Bean
 @ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class)
 @ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
 public OkHttpLoadBalancingClient okHttpLoadBalancingClient(IClientConfig config,
   ServerIntrospector serverIntrospectorILoadBalancer loadBalancer,
   RetryHandler retryHandlerOkHttpClient delegate
{
  OkHttpLoadBalancingClient client = new OkHttpLoadBalancingClient(delegate, config,
    serverIntrospector);
  client.setLoadBalancer(loadBalancer);
  client.setRetryHandler(retryHandler);
  Monitors.registerObject("Client_" + this.name, client);
  return client;
 }

 ......

}

配置的是OkHttpLoadBalancingClient,如果有retry,则是RetryableOkHttpLoadBalancingClient

HttpClientRibbonConfiguration

@Configuration(proxyBeanMethods = false)
@ConditionalOnClass(name = "org.apache.http.client.HttpClient")
@ConditionalOnProperty(name = "ribbon.httpclient.enabled", matchIfMissing = true)
public class HttpClientRibbonConfiguration {

 @RibbonClientName
 private String name = "client";

 @Bean
 @ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class)
 @ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate")
 public RibbonLoadBalancingHttpClient ribbonLoadBalancingHttpClient(
   IClientConfig configServerIntrospector serverIntrospector,
   ILoadBalancer loadBalancerRetryHandler retryHandler,
   CloseableHttpClient httpClient
{
  RibbonLoadBalancingHttpClient client = new RibbonLoadBalancingHttpClient(
    httpClient, config, serverIntrospector);
  client.setLoadBalancer(loadBalancer);
  client.setRetryHandler(retryHandler);
  Monitors.registerObject("Client_" + this.name, client);
  return client;
 }

 @Bean
 @ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class)
 @ConditionalOnClass(name
"org.springframework.retry.support.RetryTemplate")
 public RetryableRibbonLoadBalancingHttpClient retryableRibbonLoadBalancingHttpClient(
   IClientConfig config, ServerIntrospector serverIntrospector,
   ILoadBalancer loadBalancer, RetryHandler retryHandler,
   LoadBalancedRetryFactory loadBalancedRetryFactory,
   CloseableHttpClient httpClient,
   RibbonLoadBalancerContext ribbonLoadBalancerContext)

{
  RetryableRibbonLoadBalancingHttpClient client = new RetryableRibbonLoadBalancingHttpClient(
    httpClient, config, serverIntrospector, loadBalancedRetryFactory);
  client.setLoadBalancer(loadBalancer);
  client.setRetryHandler(retryHandler);
  client.setRibbonLoadBalancerContext(ribbonLoadBalancerContext);
  Monitors.registerObject("Client_" + this.name, client);
  return client;
 }

 ......

}

配置的是RibbonLoadBalancingHttpClient,如果有retry,则是RetryableRibbonLoadBalancingHttpClient

小结

AbstractLoadBalancingClient有appche httpclient以及okhttp两类实现,分别是RibbonLoadBalancingHttpClient(默认开启)及OkHttpLoadBalancingClient;每种实现都有retry相关的实现,分别是RetryableRibbonLoadBalancingHttpClientRetryableOkHttpLoadBalancingClient

有了上面的结论,那么就进入RibbonLoadBalancingHttpClient.execute方法:

@Override
public RibbonApacheHttpResponse execute(RibbonApacheHttpRequest request,
  final IClientConfig configOverride)
 throws Exception
{
 IClientConfig config = configOverride != null ? configOverride : this.config;
 RibbonProperties ribbon = RibbonProperties.from(config);
 RequestConfig requestConfig = RequestConfig.custom()
   .setConnectTimeout(ribbon.connectTimeout(this.connectTimeout))
   .setSocketTimeout(ribbon.readTimeout(this.readTimeout))
   .setRedirectsEnabled(ribbon.isFollowRedirects(this.followRedirects))
   .setContentCompressionEnabled(ribbon.isGZipPayload(this.gzipPayload))
   .build();

 request = getSecureRequest(request, configOverride);
 final HttpUriRequest httpUriRequest = request.toRequest(requestConfig);
 //通过apache httpclient的CloseableHttpClient api发起远程调用
 final HttpResponse httpResponse = this.delegate.execute(httpUriRequest);
 return new RibbonApacheHttpResponse(httpResponse, httpUriRequest.getURI());
}

最终通过apache httpclient的CloseableHttpClient api发起远程调用,然后apache的HttpResponse对象包装成RibbonApacheHttpResponse返回。

至此,完整的OpenFeign与Ribbon的结合已经全部分析完毕,其中关于怎么获取负载均衡器,怎么通过负载均衡器选择一个server等相关流程,都已经在前几篇中均有介绍,请回顾前几篇文章。

更多原创文章,请扫码关注我的微信公众号
更多原创文章,请扫码关注我的微信公众号

lyq

2021/11/05  阅读:32  主题:默认主题

作者介绍

lyq
