如何基于 Knative 开发 自定义controller

如何基于 Knative 开发 自定义controller

1. 为什么要开发 自定义 controller?

开源版本的 Knative 提供了扩缩容及事件驱动的架构,对于大部分场景的 Serverless 已经满足了,不过对于商业版本的 Serverless 平台来说,免不了要添加一些增强特性。

通常情况下,In-Tree 形式的增强不推荐,而且这种方式也会因开源版本升级带来不小的适配工作量。

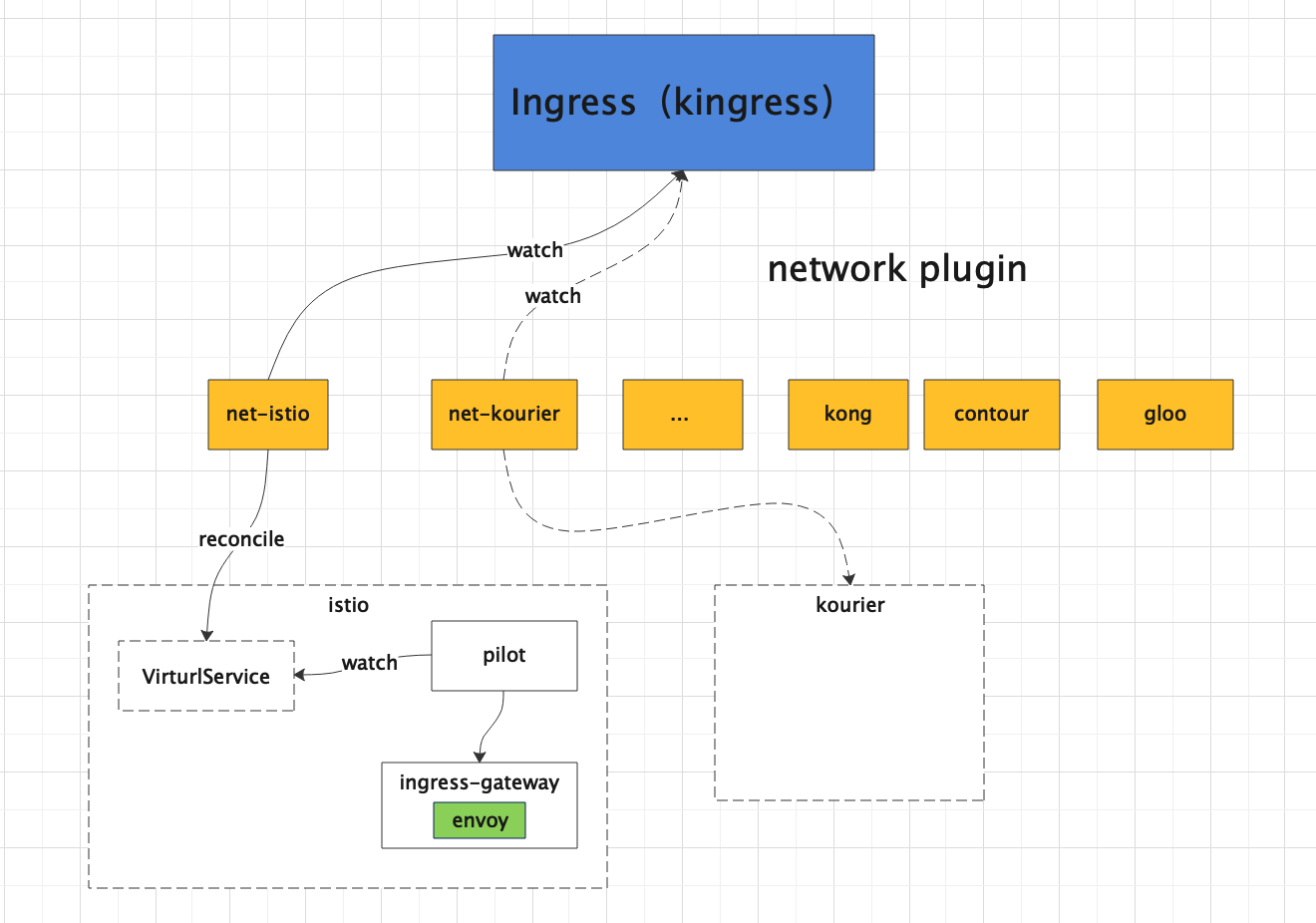

Out-Of-Tree 形式的 自定义 controller 是一种很好特性增强方式,而且社区本身对于周边组件的解耦也是通过 controller 来对接的。比如:

  • net-contour : 对接 Contour 七层负载的网络插件
  • net-kourier : 对接 Kourier 七层负载的网络插件
  • net-istio : 对接 Istio 七层负载的网络插件

上述提到的几个网络插件都是通过 自定义 Controller 结合 Kingress 这个 CRD资源来实现

2. How?

对于 有过 Kubernetes operator 开发经验的同学来说,可能对 Kubebuilder 更熟悉一些,其实 Knative 自定义 控制器的开发更简单,下面一步一步介绍怎么开始

2.1 Fork 社区 Template

社区 项目地址在 https://github.com/knative-sandbox/sample-controller,直接 fork 到个人仓库。

2.2 sample-controller介绍

代码下载到本地,目录如下,如下(此处省略掉不重要的文件):

sample-controller
├── cmd
│   ├── controller
│   │   └── main.go # controller 的启动入口文件
│   ├── schema
│   │   └── main.go # 生成 CRD 资源的 工具
│   └── webhook
│       └── main.go # webhook 的入口文件
├── config # controller 和webhook 的部署文件(deploy role clusterrole 等等,此处省略)
│   ├── 300-addressableservice.yaml
│   ├── 300-simpledeployment.yaml
├── example-addressable-service.yaml # CR 资源的示例yaml
├── example-simple-deployment.yaml # CR 资源的示例yaml
├── hack
│   ├── update-codegen.sh # 生成 informer,clientset,injection,lister 等
│   ├── update-deps.sh
│   ├── update-k8s-deps.sh
│   └── verify-codegen.sh
├── pkg
│   ├── apis
│   │   └── samples
│   │       ├── register.go
│   │       └── v1alpha1 # 此处需编写 CRD 资源的types
│   ├── client # 执行 hack/update-codegen.sh 后自动生成的文件
│   │   ├── clientset
│   │   ├── informers
│   │   ├── injection
│   │   └── listers
│   └── reconciler # 此处是控制器的主要逻辑,示例中实现了两个控制器,每个控制器包含主控制器入口(controller.go) 和对应的 reconcile 逻辑
│       ├── addressableservice
│       │   ├── addressableservice.go
│       │   └── controller.go
│       └── simpledeployment
│           ├── controller.go
│           └── simpledeployment.go

目录介绍:

  • cmd: 包含 controllerwebhook 的入口 main 函数,以及生成 crd 的 schema 工具(这也是笔者的社区贡献之一)
  • config: controller 和webhook 的部署文件(本文只关注 controller)
  • hack:是 程序自动生成代码的脚本,其中的 update-codegen.sh 最常用,是生成 informer,clientset,injection,lister 的工具
  • pkg/apis: 此处是 CRD 定义的 types 文件
  • pkg/client: 这里是 执行 hack/update-codegen.sh 后自动生成的,包含 clienset,informers, injection(常用的是其中的 reconfiler 框架,框架中 lister 和 informer 可以从 context 中获取,这也是 injection 的含义) ,lister。
  • pkg/reconciler: 这里是控制器的主要逻辑,包括控制器主入口 controller.go 和对应的 reconciler逻辑

2.3 CRD 资源定义

1. 确定 GKV,即资源的 Group、Kind、Version

此处实例中,有两个 crd 资源,本文主要以 AddressableService 为例讲解。

  • Group 为samples.knative.dev
  • Kind 为 AddressableService (实例中有两个类型,取一个介绍),
  • Version 为v1alpha1

2.编写 CRD types 文件

目录按照 /pkg/apis/<kind 一般取 groupname 第一个逗号前的单词>/<version>

Group 和 Version及其注册

# pkg/apis/samples/register.go#20
package samples
const (
 GroupName = "samples.knative.dev"
)

addKnownTypes 中将 Kind 注册

# pkg/apis/samples/v1alpha1/register.go#27
// SchemeGroupVersion is group version used to register these objects
var SchemeGroupVersion = schema.GroupVersion{Group: samples.GroupName, Version: "v1alpha1"}
// Adds the list of known types to Scheme.
func addKnownTypes(scheme *runtime.Scheme) error {
 scheme.AddKnownTypes(SchemeGroupVersion,
  &AddressableService{},
  &AddressableServiceList{},
 )
 metav1.AddToGroupVersion(scheme, SchemeGroupVersion)
 return nil
}

为 CRD types 编写对应的 specstatus, 注意其中的注解,这是 hack/update-codegen.sh 执行生成 clientsetreconciler 的关键

// +genclient
// +genreconciler
// +k8s:deepcopy-gen:interfaces=k8s.io/apimachinery/pkg/runtime.Object
# pkg/apis/samples/v1alpha1/addressable_service_types.go#32
// +genclient
// +genreconciler
// +k8s:deepcopy-gen:interfaces=k8s.io/apimachinery/pkg/runtime.Object
type AddressableService struct {
 metav1.TypeMeta `json:",inline"`
 // +optional
 metav1.ObjectMeta `json:"metadata,omitempty"`
 // Spec holds the desired state of the AddressableService (from the client).
 // +optional
 Spec AddressableServiceSpec `json:"spec,omitempty"`
 // Status communicates the observed state of the AddressableService (from the controller).
 // +optional
 Status AddressableServiceStatus `json:"status,omitempty"`
}

3 CRD 资源的 配置

可以看到,对于每个 CRD 资源,除了 xxxtypes.go 外,还有以下几个文件

  • xxx_validation.go: 用于 webhook 校验
  • _xxx__lifecycle.go: 用于status 状态的设置
  • xxx_defaults.go: 用于 默认值的设置

可在 xxx_types 文件中 声明如下,校验是否实现了对应的接口

 // Check that AddressableService can be validated and defaulted.
 _ apis.Validatable   = (*AddressableService)(nil)
 _ apis.Defaultable   = (*AddressableService)(nil)
 _ kmeta.OwnerRefable = (*AddressableService)(nil)
 // Check that the type conforms to the duck Knative Resource shape.
 _ duckv1.KRShaped = (*AddressableService)(nil)

4. hack/update-codegen.sh 文件配置

# 1. knative.dev/sample-controller/pkg/client 表示生成代码的目标位置
# 2. knative.dev/sample-controller/pkg/apis  表示 CRD 资源定义的文件位置
# 3. `samples:v1alpha1` 表示 crd 的kind 版本
# 4. `deepcopy,client,informer,lister` 表示生成对应的方法
${CODEGEN_PKG}/generate-groups.sh "deepcopy,client,informer,lister" \
  knative.dev/sample-controller/pkg/client knative.dev/sample-controller/pkg/apis \
  "samples:v1alpha1" \
  --go-header-file ${REPO_ROOT_DIR}/hack/boilerplate/boilerplate.go.txt
group "Knative Codegen"
# injection 这是生成 reconciler 的关键
# Knative Injection
${KNATIVE_CODEGEN_PKG}/hack/generate-knative.sh "injection" \
  knative.dev/sample-controller/pkg/client knative.dev/sample-controller/pkg/apis \
  "samples:v1alpha1" \
  --go-header-file ${REPO_ROOT_DIR}/hack/boilerplate/boilerplate.go.txt

5. 编写完毕,执行 bash hack/update-codegen.sh

执行完毕没出错的话,就可以进行下一步编写控制器主逻辑了

如果是 mac 用户,这里一定要升级 bash 版本到 v4(执行 bash --version 查看),不然会出现如下问题,升级方法请自行百度

bash hack/update-codegen.sh
hack/../vendor/knative.dev/hack/library.sh: line 25: conditional binary operator expected

2.4 控制器逻辑介绍

controller 入口文件

# cmd/controller/main.go
func main() {
 sharedmain.Main("controller",
  addressableservice.NewController,
  simpledeployment.NewController,
 )
}

sharedmain.Main 函数传入 controller 的初始化方法,该方法会返回一个 controller 的实现 controller.impl ,impl 的定义如下

# https://github.com/knative/pkg
# knative.dev/pkg/controller/controller.go#188
type Impl struct {
// 控制器的名字
 Name string
 // Reconciler 是主要实现逻辑,实现了接口  Reconcile(ctx context.Context, key string) error
  // Reconciler 会调用
 Reconciler Reconciler
// 工作队列
 workQueue *twoLaneQueue
}
# knative.dev/pkg/controller/controller.go#65
type Reconciler interface {
 Reconcile(ctx context.Context, key string) error

sharedmain.Main 会执行以下事情

  1. 启动各种 informer,启动 所有 controllerknative.dev/pkg/injection/sharedmain/main.go#238
  2. 执行工作流 processNextWorkItemknative.dev/pkg/injection/sharedmain/main.go#468
  3. 调用 Reconciler 接口的 Reconcile(ctx context.Context,key string) err 函数
  4. Reconcile(ctx context.Context,key string) err 函数调用 具体的 Reconciler 的实现接口 (这里就是用户自己实现的代码了)sample-controller/pkg/client/injection/reconciler/samples/v1alpha1/addressableservice/reconciler.go#181
    • FinalizeKind(ctx context.Context, o v1alpha1.AddressableService) reconciler.Event
    • FinalizeKind(ctx context.Context, o v1alpha1.AddressableService) reconciler.Event
    1. 接下来就是上述第 4点说的自己实现的代码了

2.5 控制器逻辑编写

代码主要在 如下两个文件:

  • sample-controller/pkg/reconciler/addressableservice/addressableservice.go
  • sample-controller/pkg/reconciler/addressableservice/controller.go

addressableservice.go 实现 AddressableServiceReconcileKind 接口,如果删除 CR 资源时要做清理动作,可以实现 FinalizerFinalizeKind 接口,可通过以下声明 确保接口的实现(IDE 一键生成函数框架)

// Check that our Reconciler implements Interface
var _ addressableservicereconciler.Interface = (*Reconciler)(nil)
var _ addressableservicereconciler.Finalizer = (*Reconciler)(nil)
  1. controller 中 代码如下
 # pkg/reconciler/addressableservice/controller.go#

 // 借助 injection 从 context 中获取 informer
 addressableserviceInformer := addressableserviceinformer.Get(ctx)
 svcInformer := svcinformer.Get(ctx)
  // 实例化  addressableservice 的 Reconciler
 r := &Reconciler{
  ServiceLister: svcInformer.Lister(),
 }

 // 实例化 controller.impl 返回 供 controller 框架调用
 impl := addressableservicereconciler.NewImpl(ctx, r)
 r.Tracker = tracker.New(impl.EnqueueKey, controller.GetTrackerLease(ctx))
 logger.Info("Setting up event handlers.")
  // 添加 informer 的hander 函数
 addressableserviceInformer.Informer().AddEventHandler(controller.HandleAll(impl.Enqueue))
 svcInformer.Informer().AddEventHandler(controller.HandleAll(
  // Call the tracker's OnChanged method, but we've seen the objects
  // coming through this path missing TypeMeta, so ensure it is properly
  // populated.
  controller.EnsureTypeMeta(
   r.Tracker.OnChanged,
   corev1.SchemeGroupVersion.WithKind("Service"),
  ),
 ))
  • handler 函数

informer 添加 函数除了实例中的 Informer().AddEventHandler,还可以 通过 Informer().AddEventHandlerWithResyncPeriod 确保除了 watch 之外,周期性将 CR 全量加入 工作队列中处理。

  • filter 函数

还可以添加如下 filter 函数,过滤进入 工作队列的 资源,(在资源数量巨大时能优化性能)

 domainInformer.Informer().AddEventHandlerWithResyncPeriod(cache.FilteringResourceEventHandler{
  FilterFunc: controller.FilterControllerGK(v1beta1.Kind("Function")),
  Handler:    controller.HandleAll(impl.EnqueueControllerOf),
 }, ControllerResyncPerion)
 // k8s don't allow cross namespace owerreferences, so filter resource with  label
 k8ssvcInformer.Informer().AddEventHandlerWithResyncPeriod(cache.FilteringResourceEventHandler{
  FilterFunc: FilterLabelKeyExists(api.FuncNameLabelKey),
  Handler:    controller.HandleAll(impl.EnqueueLabelOfNamespaceScopedResource(api.FuncNameSpaceLabelKey, api.FuncNameLabelKey)),
 }, ControllerResyncPerion)

2.6 Reconciler 逻辑编写

参考 sample-controller/pkg/reconciler/addressableservice/addressableservice.go 文件即可,其中注意 statusreconciler 中调用 xxx_lifecycle.go 中的 状态设置函数可以,controller 框架会在 reconcile 流程结束后将 CR 资源的状态 通过 kube-apiserver 更新到 etcd 中

 # sample-controller/pkg/reconciler/addressableservice/addressableservice.go#76
 o.Status.MarkServiceAvailable()
 o.Status.Address = &duckv1.Addressable{
  URL: &apis.URL{
   Scheme: "http",
   Host:   network.GetServiceHostname(o.Spec.ServiceName, o.Namespace),
  },
 }

2.7 调试

1. 生成 CRD 描述文件 并 apply 到集群

  1. sample-controller/cmd/schema/main.go 中注册,如下:
func main() {
 registry.Register(&v1alpha1.AddressableService{})
 if err := commands.New("knative.dev/sample-controller").Execute(); err != nil {
  log.Fatal("Error during command execution: ", err)
 }
}
  1. 执行命令
go run cmd/schema/main.go dump AddressableService

将生成的 yaml 粘贴到 sample-controller/config/300-addressableservice.yaml 中的 spec.versions.schema.openAPIV3Schema

  1. apply crd yaml,在 k8s 集群中执行
kubectl apply -f config/300-addressableservice.yaml
  1. IDE 中 debug

如果是在 mac 中的 IDE 调试,将 k8s 集群中的 config 文件 复制一份,放在 mac 地址的 ~/.kube 目录下,window linux 类似,config 放在用户目录下的 .kube目录下: 为程序添加 环境变量 SYSTEM_NAMESPACE ,主要是用于 controller 选主,不设置会 panic。

接下来,直接 debug sample-controller/cmd/controller/main.go 中的 main 函数即可 !

请关注 Knative 微信公众号,了解更多 Knative Serverless相关资讯
