【图解 Knative】剖析 Eventing Broker-Trigger 实现原理

【图解 Knative】剖析 Eventing Broker-Trigger 实现原理

1. 背景介绍

我们都知道,Knative 有两个主要的子项目:ServingEventing。其中 关于 Serviing 可以查看之前的一篇公众号文章 【超详细】深入探究 Knative 扩缩容的奥秘Eventing 将系统中的服务以事件驱动的方式松耦合的绑定在一起:即事件发送者不关注谁来消费事件,事件消费者也不关注事件是由谁产生的。Eventing 中有多种事件组合的方式,比如:

  • 最简单的 Source -> Service 直接绑定
  • 通过 channelsubscriptions 订阅的方式
  • 并行事件流处理 的方式 Parallel,以及串行事件流处理的方式 Sequence
  • 以及支持事件过滤的 Broker & Trigger 也是本文将要重点介绍的模式

✅注:对于其他几种事件组合的方式,感兴趣的可以在官网查阅 https://knative.dev/docs/eventing/

2. 工作原理介绍

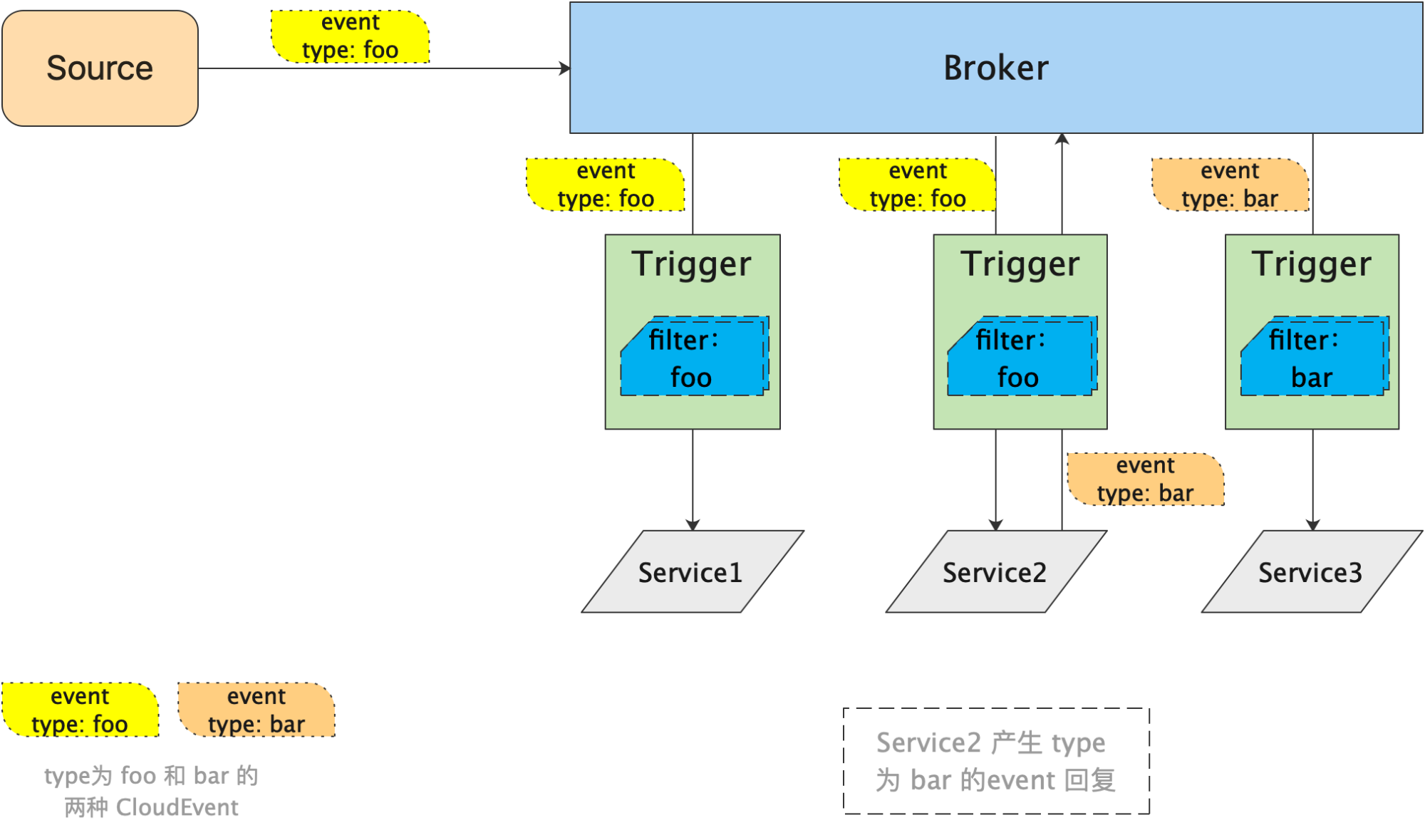

上图展示的是 Broker & Trigger 模型的中 Event 传递的基本方式,其中事件传递的格式是标准的 CLoudEvent 的格式。简要介绍下图中的流程:

  1. 事件由事件源 Source 产生, Knative 支持多种事件源,如 GitHubHeartbeatsk8sContainerSource等,更多 Source 可在官网查阅 https://knative.dev/docs/eventing/sources/,也可以自定义 Source ,参考之前发的一篇公众号为 Serverless 平台插上腾飞的翅膀--自定义 Faas 事件驱动事件源
  2. 图中 事件源产生 typefoo 的事件,发送到 Broker,其中 有三个 Trigger 绑定了 Broker,两个 Triggerfiltertype:foo ,也就是会关注 type=foo 的事件,然后发送给对应的消费者。
  3. Service1Service3 只是单纯的消费,并不回复事件
  4. Service2 收到事件后回复 type=bar 的事件,事件重新传递到 Broker上,此时只有一个 Trigger 过滤了 type:bar 事件被传送到 Service3 消费。
  5. 其中消费者是否回复事件是可选的。

于图中的实例 yaml,可参考附录章节

3. 底层实现原理

上面介绍了 Broker & Trigger 的工作原理,现在从底层实现的角度进一步讲解。

Knative Eventing 事件传递过程中依赖消息通道 Channel,为了便于持久化,生产环境使用可持久化的消息通过( 本文以 NatsStreaming 为例) 来做事件的消息通道,如果是开发调试,则直接用 InMemoryChannel 即可(只会保存在内存中,不会持久化)

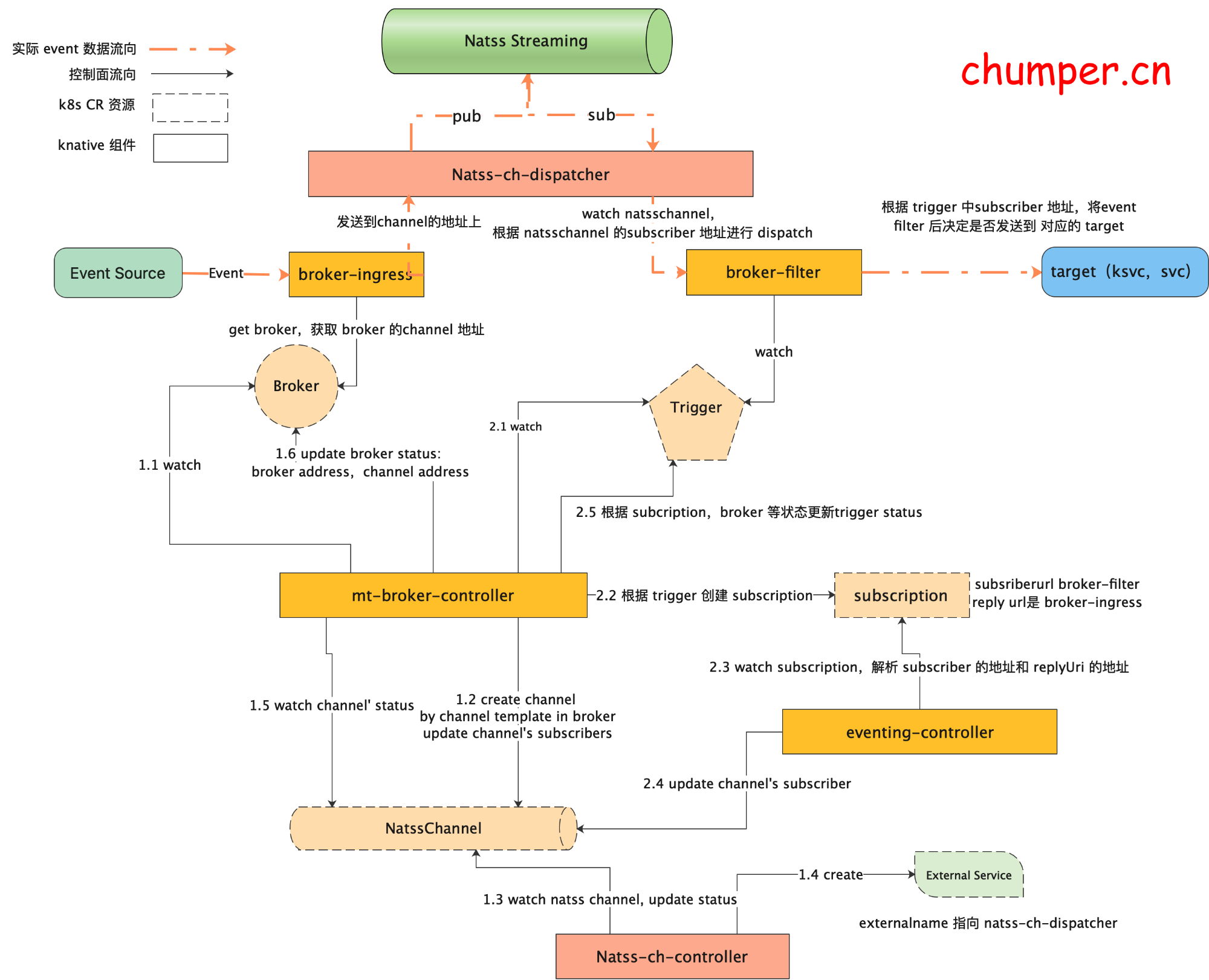

先上图

  • 图中包含控制平面与数据平面,图中箭头:控制平面为实线,数据平面为虚线
  • 实线的方框为 Knative 组件,虚线的方框为 k8s CR 资源

下面分别从数据平面和控制平面分别讲解

3.1 数据平面

EventSource------> Broker------>Trigger------->SubScriber

1. EventSource------> Broker

Broker 可以手动生成,或者通过给 namespace 打 label eventing.knative.dev/injection:true ,让sugar-controller 会自动生成对应的 Broker 实例

EventSource 一般通过 SinkURI 环境变量将 Broker 的 地址传入 。比如,Broker 的地址为 http://broker-ingress.knative-eventing.svc.cluster.local/default/default,该地址为broker-ingress 的地址,而 broker-ingress通过 请求 URLpath 可以得到 Broker 的信息,比如/default/default表示 default namespace 下名为 defaultBroker

# kubectl get broker
NAME      URL                                                                        AGE   READY   REASON
default   http://broker-ingress.knative-eventing.svc.cluster.local/default/default   46h   True

2.Broker------>Trigger

broker-ingress ****得到 Broker 的信息(name namespace)之后,可以得到 Brokerstatus 信息,如下得到 channelAddress 的地址(http://default-kne-trigger-kn-channel.default.svc.cluster.local)

apiVersion: eventing.knative.dev/v1
kind: Broker
metadata:
  name: default
  namespace: default
status:
  address:
    url: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
  annotations:
    knative.dev/channelAPIVersion: messaging.knative.dev/v1beta1
    knative.dev/channelAddress: http://default-kne-trigger-kn-channel.default.svc.cluster.local
    knative.dev/channelKind: NatssChannel
    knative.dev/channelName: default-kne-trigger

channelAddress 的地址是个svc 的地址,通过 externalName 指向 natss-ch-dispatcher

# kubectl get svc default-kne-trigger-kn-channel
NAME                             TYPE           CLUSTER-IP   EXTERNAL-IP                                              PORT(S)   AGE
default-kne-trigger-kn-channel   ExternalName   <none>       natss-ch-dispatcher.knative-eventing.svc.cluster.local   <none>    46h

natss-ch-dispatcher 负责将 消息(主题为channel.Name + "." + channel.Namespace) 发布到 Natss-Streaming 组件

3. Trigger------->SubScriber

natss-ch-dispatcher ****不仅负责发布,还负责订阅消息,natss-ch-dispatcher ****watch natssChannel (见下面的 NatssChannel), 获取 natssChannelsubscriber的地址 subscriberUri,通过 subscriberUri发送消息给 broker-filter ,跟 broker-ingress 一样,subscriberUri 的地址是broker-filter 的 地址,通过请求 path 区分哪个 trigger ,请求 path :/triggers/<trigger namespace>/<trigger name>/<trigger UID>

apiVersion: messaging.knative.dev/v1beta1
kind: NatssChannel
metadata:
  name: default-kne-trigger
  namespace: default
spec:
  subscribers:
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger2/c0f3f1bb-9a25-4fb2-b803-fc5cd74e57da
    uid: 9b4c991a-8912-4333-aa5a-caf053e5ee9c
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger3/28e7ba73-d514-4aea-a0de-7946fc21e7cc
    uid: 56d00260-e69f-4d7a-bd05-c81479774a95
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger1/3f6e7a8e-f7d1-4c8f-a25a-1970b6ab73e3
    uid: 963fd671-097f-489a-a857-c1803ad3fb19
status:
  address:
    url: http://default-kne-trigger-kn-channel.default.svc.cluster.local

broker-filter 获取到 Trigger 的信息后,通过 根据 Trigger 的filter 将消息过滤,再决定是否将消息发给 对应的 subscriber, subscriber可以从 Trigger statussubcriberUri 获取到,见下图,对于subscriber Reply 的消息,broker-filter 发送到 replyUri 地址上,http://broker-ingress.knative-eventing.svc.cluster.local/default/default ,也就是发送给 Broker (实际是 broker-ingress)。

apiVersion: eventing.knative.dev/v1
kind: Trigger
metadata:
  name: trigger1
  namespace: default
spec:
  broker: default
  filter:
    attributes:
      type: dev.knative.sources.ping
  subscriber:
    ref:
      apiVersion: serving.knative.dev/v1
      kind: Service
      name: service1
      namespace: default
status:
  subscriberUri: http://service1.default.svc.cluster.local

至此数据面的通信流就完成了,接下来看控制面的数据流。

3.2 控制平面

控制平面主要看上图中的实线部分,此处再贴一下图

接下来按流程讲解

  • 1.1 mt-broker-controller watch Broker 的创建
  • 1.2 mt-broker-controller 根据 Broker 的配置,创建对应的 Channel,此处为 NatssChannel
  • 1.3 Natss-ch-controller watch NatssChannel 的创建,更新 Natss-Streaming 的服务端状态到NatssChannel 的 status
  • 1.4 Natss-ch-controller创建 svc,externalname指向 natss-ch-dispatcher
  • 1.5 mt-broker-controllerwatch NatssChannel 的status
  • 1.6 mt-broker-controller 更新 Broker 的status,其中包含: Brokeraddressbroker-ingress 的地址),channeladdress,供 broker-ingress 使用
  • 2.1 mt-broker-controllerwatch Trigger
  • 2.2 mt-broker-controller根据 Trigger(含 subscriber 的信息)创建subscription,其中包含 subsciber(broker-filter) 的地址和 Broker 的信息
apiVersion: messaging.knative.dev/v1
kind: Subscription
metadata:
  name: default-trigger1-3f6e7a8e-f7d1-4c8f-a25a-1970b6ab73e3
  namespace: default
spec:
  channel:
    apiVersion: messaging.knative.dev/v1beta1
    kind: NatssChannel
    name: default-kne-trigger
  reply:
    ref:
      apiVersion: eventing.knative.dev/v1
      kind: Broker
      name: default
      namespace: default
  subscriber:
    uri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger1/3f6e7a8e-f7d1-4c8f-a25a-1970b6ab73e3
  • 2.3 eventing-controller watch subscription ,解析 subcriberreplyUri的地址(broker-ingress 的地址)
  • 2.4 eventing-controller根据subcription 更新 Natss-Channel :subsriberUrlreplyUrl
spec:
  subscribers:
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger2/c0f3f1bb-9a25-4fb2-b803-fc5cd74e57da
    uid: 9b4c991a-8912-4333-aa5a-caf053e5ee9c
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger3/28e7ba73-d514-4aea-a0de-7946fc21e7cc
    uid: 56d00260-e69f-4d7a-bd05-c81479774a95
  - generation: 1
    replyUri: http://broker-ingress.knative-eventing.svc.cluster.local/default/default
    subscriberUri: http://broker-filter.knative-eventing.svc.cluster.local/triggers/default/trigger1/3f6e7a8e-f7d1-4c8f-a25a-1970b6ab73e3
    uid: 963fd671-097f-489a-a857-c1803ad3fb19
status:
  address:
    url: http://default-kne-trigger-kn-channel.default.svc.cluster.local

2.5 mt-broker-controller 根据 subscription 和 broker 的状态 更新 Trigger 的状态

控制面的逻辑就完了,和数据面的逻辑结合的地方在于:

broker-ingressbroker-filter

  1. broker-ingress watch Broker ,从 Brokerstatus 中获取 channel 的地址(natss-ch-dispatchsvc 的地址)
  2. broker-filter watch Trigger ,根据 trigger 中subscriber 地址,将event filter 后决定是否发送到 对应的 target

至此,整个流程都讲完了,可以按照附录中的资源,创建一下,看看其中的资源。

附录

  1. broker.yaml

apiVersion: eventing.knative.dev/v1
kind: Broker
metadata:
  name: default
  namespace: default
  1. trigger1.yaml
apiVersion: eventing.knative.dev/v1
kind: Trigger
metadata:
  name: trigger1
spec:
  filter:
    attributes:
      type: foo
  subscriber:
    ref:
      apiVersion: serving.knative.dev/v1
      kind: Service
      name: service1
  1. trigger2.yaml
apiVersion: eventing.knative.dev/v1
kind: Trigger
metadata:
  name: trigger2
spec:
  filter:
    attributes:
      type: foo
  subscriber:
    ref:
      apiVersion: serving.knative.dev/v1
      kind: Service
      name: service2
  1. trigger3.yaml
apiVersion: eventing.knative.dev/v1
kind: Trigger
metadata:
  name: trigger3
spec:
  filter:
    attributes:
      type: bar
  subscriber:
    ref:
      apiVersion: serving.knative.dev/v1
      kind: Service
      name: service3
  1. service1.yaml
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: service1
spec:
  template:
    spec:
      containers:
        - image: docker.io/zhaojizhuang66/event-display:v1

5.service3.yaml (service1和service3 一样都是打印接收到的 event)

apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: service1
spec:
  template:
    spec:
      containers:
        - image: docker.io/zhaojizhuang66/event-display:v1
  1. service2.yaml
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: service2
spec:
  template:
    spec:
      containers:
        - image: docker.io/zhaojizhuang66/event-display-with-reply:v1
