组装一台电视-中国移动魔百盒CM211-2海思芯片刷机教程

老人家很无聊,看电视是一大重要的娱乐。时代发展迅速,电视也越来越搞不懂了。这些智能电视,高级智慧屏,操作也是让老人束手无策。

很久以前黄山牌的电视有一个大后脑勺,那时候使用的是一根天线,天线断了就可以使用毛线衣针给充当下。然后高级了点就采用无线电锅来接收电视信号,很神奇。再来后家家户户接入了有线电视,不过还是很模糊。最近几年有线电视开始不维护了,转成了数字电视或者网络电视。

随着时代的变化,上面的电视信号来源在不停的改变。电视也在不断地换代升级,之前的大脑稍变成了液晶电视,然后到现在的智能电视。智能电视虽然功能更加丰富,但是使用起来对于特殊人群也是非常麻烦。因此就有了本文的需求,习惯过去电视的人,也无法学会智能电视的操作,他们只有一个简单需求,就希望电视开机能直接播放CCTV-11,啥都不需要控制。 后期无论电视怎么调整频道,最后重启之后都能万年不变地打开CCTV-11。在这个智慧屏的时代,这个简单的需求越来越遥不可及了。就像小时候,天黑就睡觉的早睡也成了一种奢侈。

既然现有的电视无法满足需求,那么下面我们就通过自己组装一台电视的方式来完成这个目的。

电视,主要有显示器,音响,主机,信号传输四个部分组成。

显示器: 废旧的电脑显示器即可,接口是VGA的。如果显示器没有音响,那么就需要单独购买音响和VGA转HDMI高清线,并且带有3.5mm音频插口。

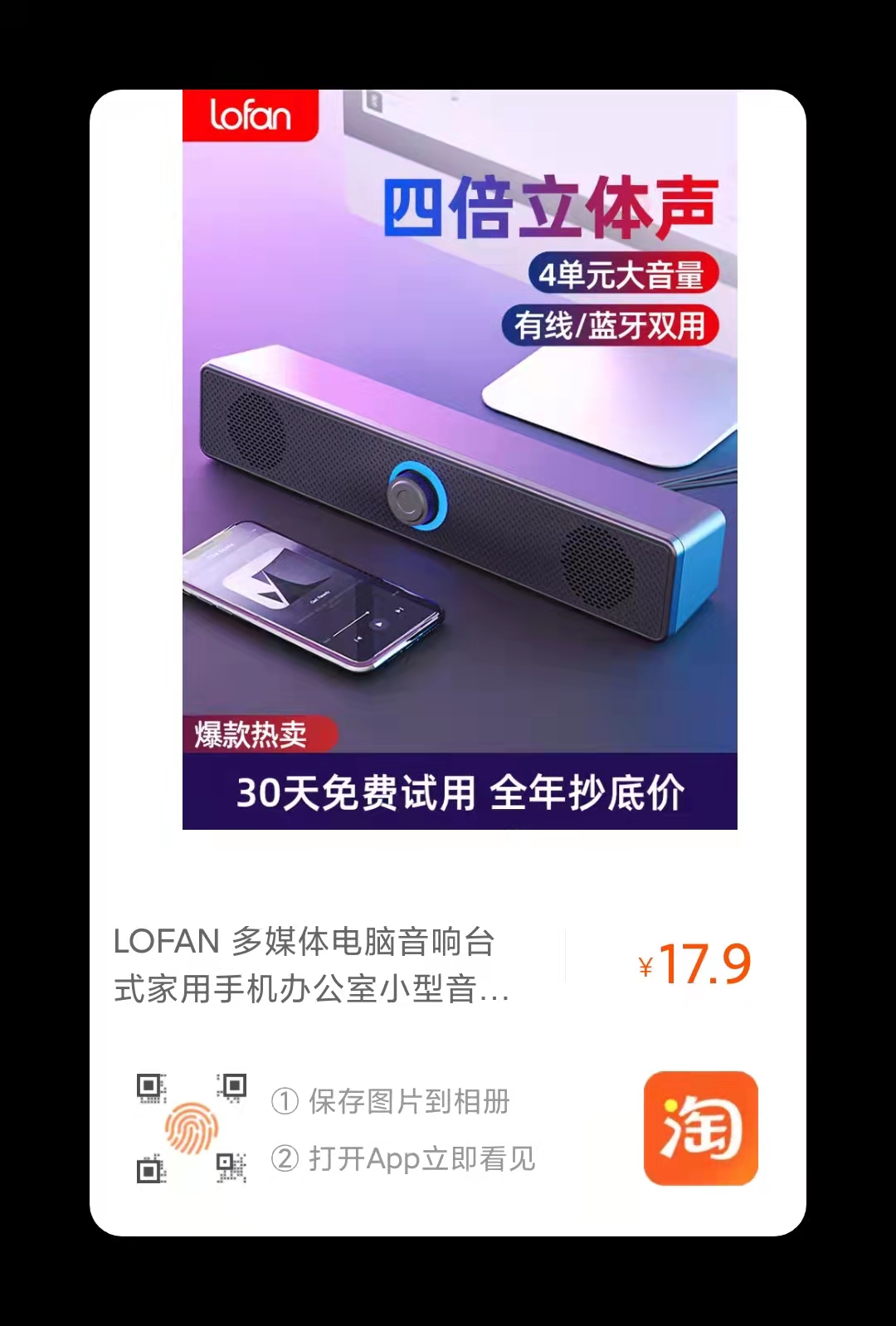

音响: 下面这个音响的质量还可以,声音比较大,很合适。USB供电接口直接插在电视盒子上面即可。

播放主机: 这个是重点,为了满足上面的需求,我们得找一款质量还不错的智能电视盒子。我找到的是中国移动的魔百盒CM211-2海思芯片款,2GB+8GB。内存比较大,速度就很快。支持有线和WIFI两种接入方式。带有遥控器,需要HDMI的高清线。这款盒子最大的好处就是可以定制刷机包,可玩性比较高。因此不能刷机的盒子就是砖头。

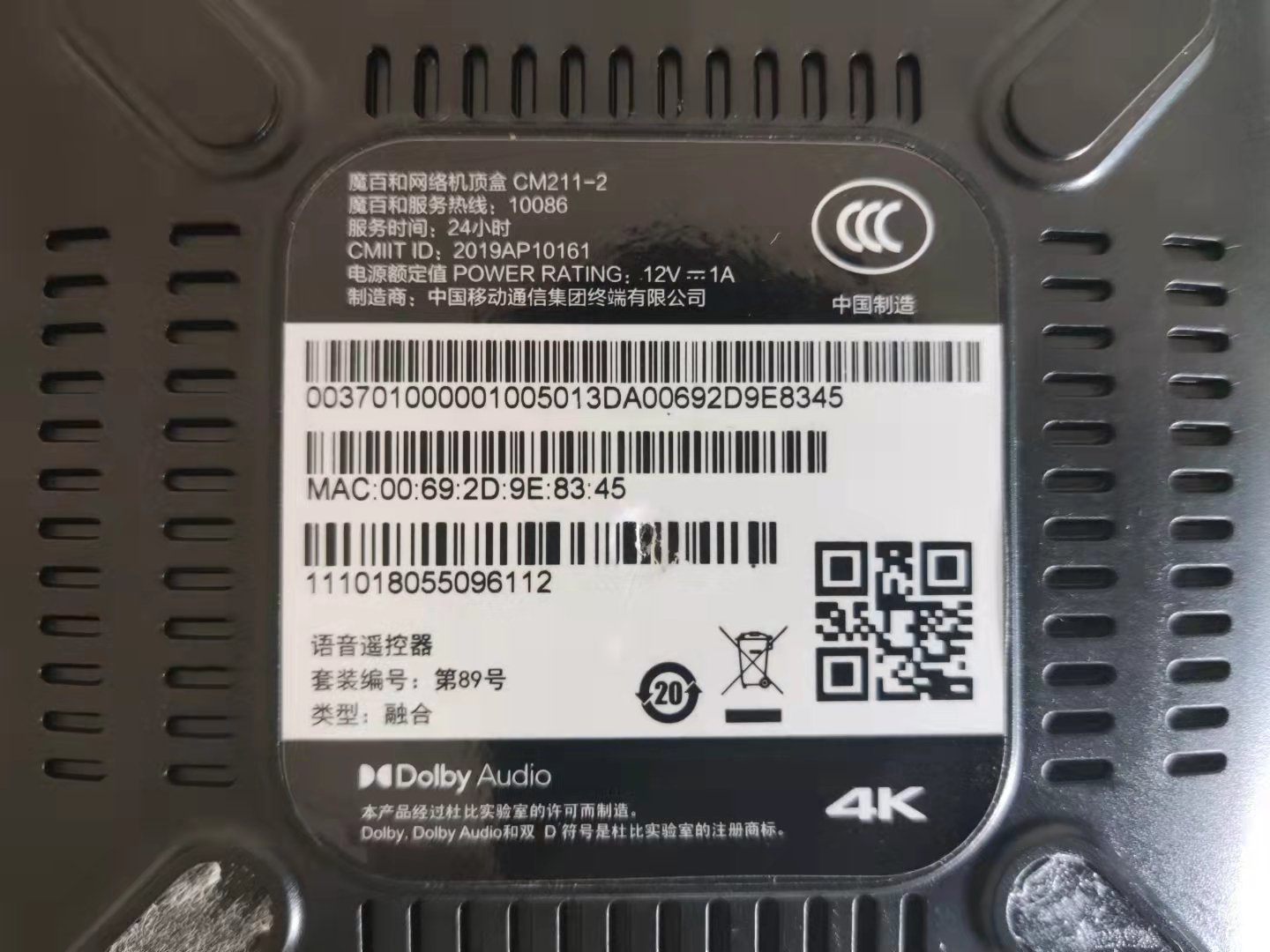

盒子的信息这样子,但是中国移动端的这款盒子代工厂比较多,所以型号虽然一致,但是主板配置不尽相同,所以还是要看主板的型号来确定。

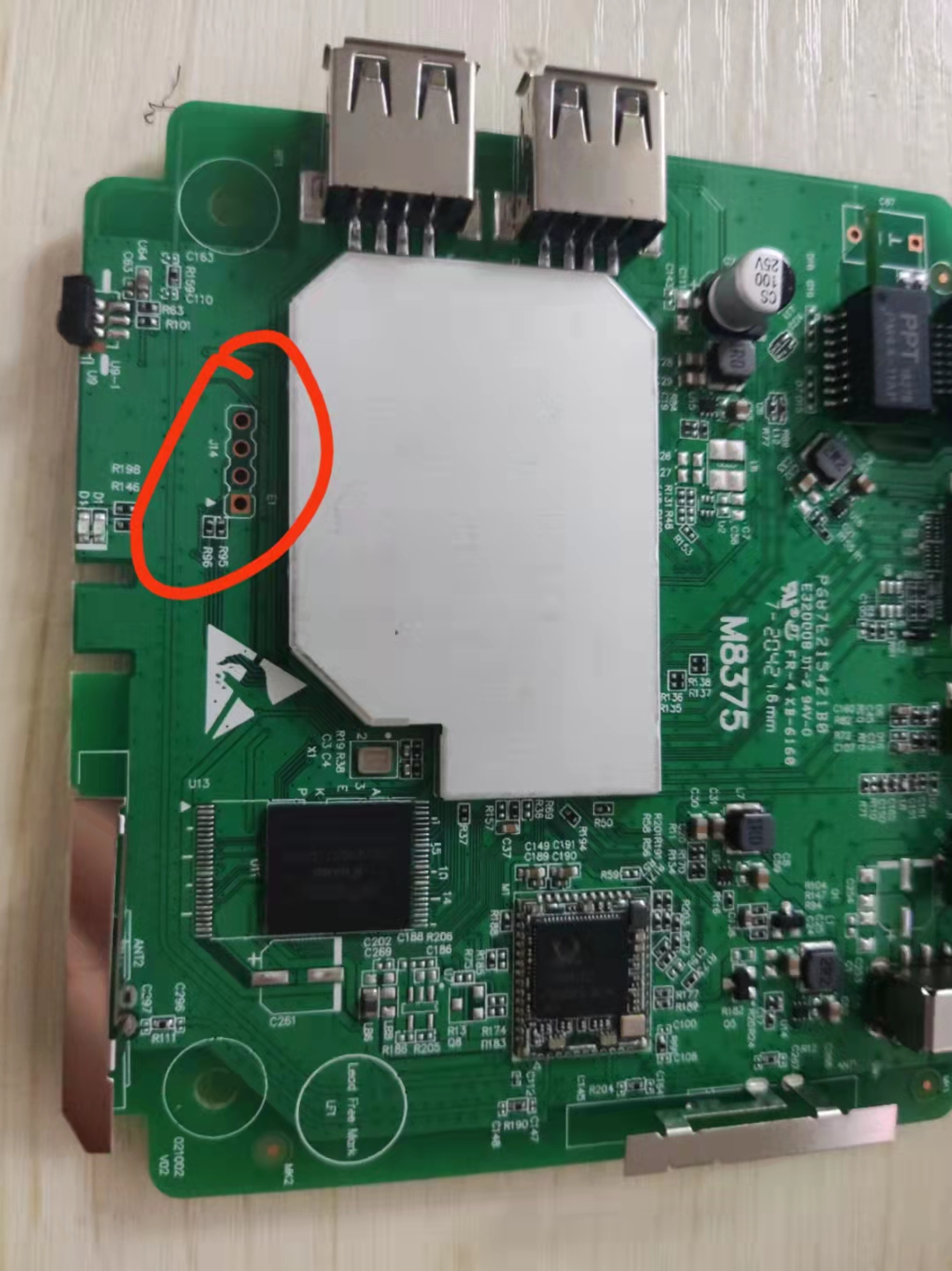

这个主板是海思的芯片,应该是300E的。

信号传输: 都采用了智能盒子,那么直接采用光纤网络播放就好了。建议采用有线的方式,更加稳定与快速,看电视清晰不卡顿。

信号源和显示器都不需要啥修改或者定制,直接使用即可。重点就是魔百盒CM211-2的系统需要修改和定制。

CM211-2系统定制

为了满足上述简单的需求,电视开机就播放CCTV-11。

这个中国移动CM211-2盒子的系统是Android4.2的,相对比较古老。我们主要修改桌面启动器和添加HDP直播。

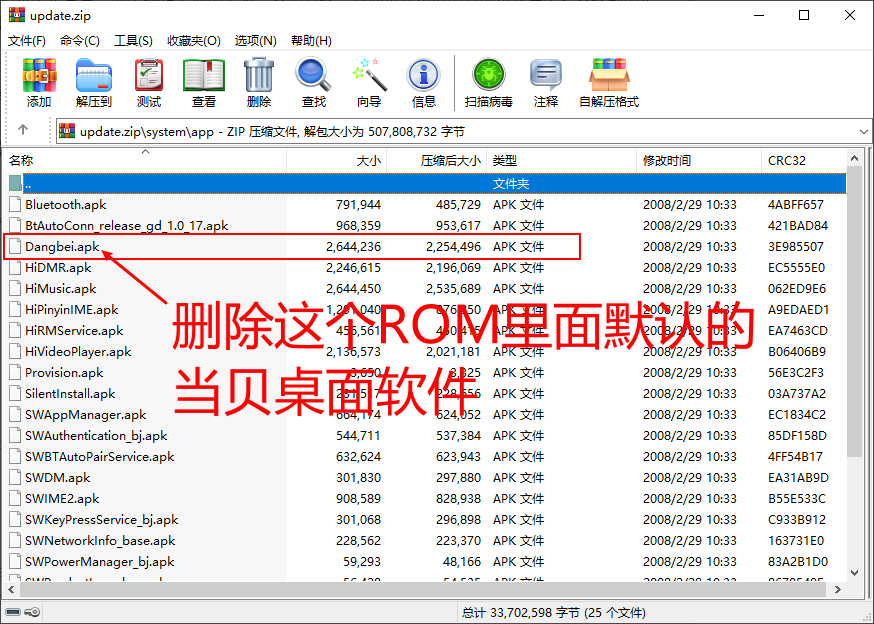

删除默认的当贝桌面

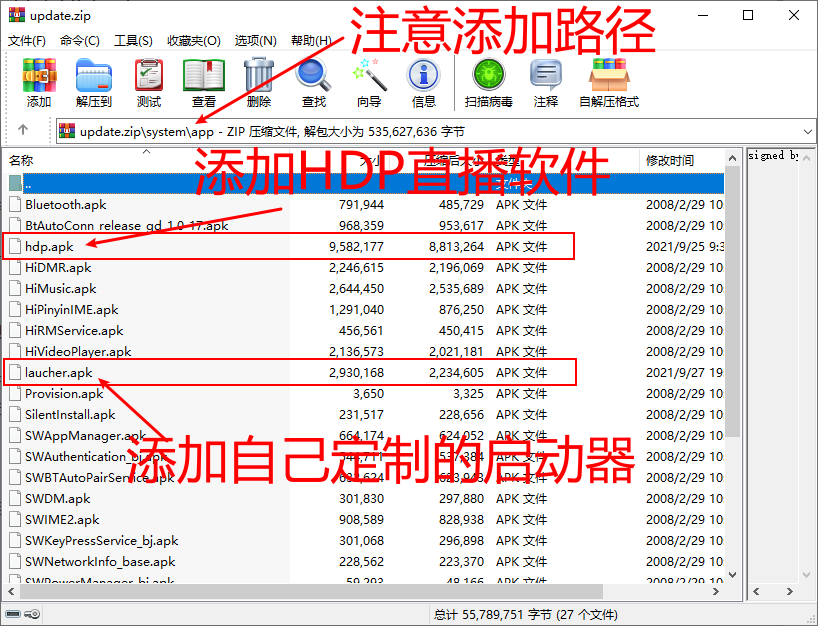

添加定制的桌面启动器

添加HDP直播的时候需要将HDP直播的lib驱动文件提取出来,并且放到刷机包的lib文件夹下面。 放到刷机包的lib文件夹下面

如果不处理lib里的so文件,刷机完成后HDP直播软件是打开不了的。

这样我们就修改完成了刷机包。

上面需要三个软件

  1. 刷机包

百度网盘链接: https://pan.baidu.com/s/19T_I0cJ5-lBgZEAWnXIbkA

提取码: er7u

  1. HDP直播软件

这个软件是一款电视频道直播的软件。可以直播央视及各大卫视。

官网下载

http://www.hdplive.net/

官网有api,可以启动直播软件到指定频道。

  1. 定制的启动器

这个我自己开发的软件,主要作用就是在电视开机的时候直接打开指定的CCTV11频道,主要是基于HDP直播软件提供的api开发的桌面启动器。

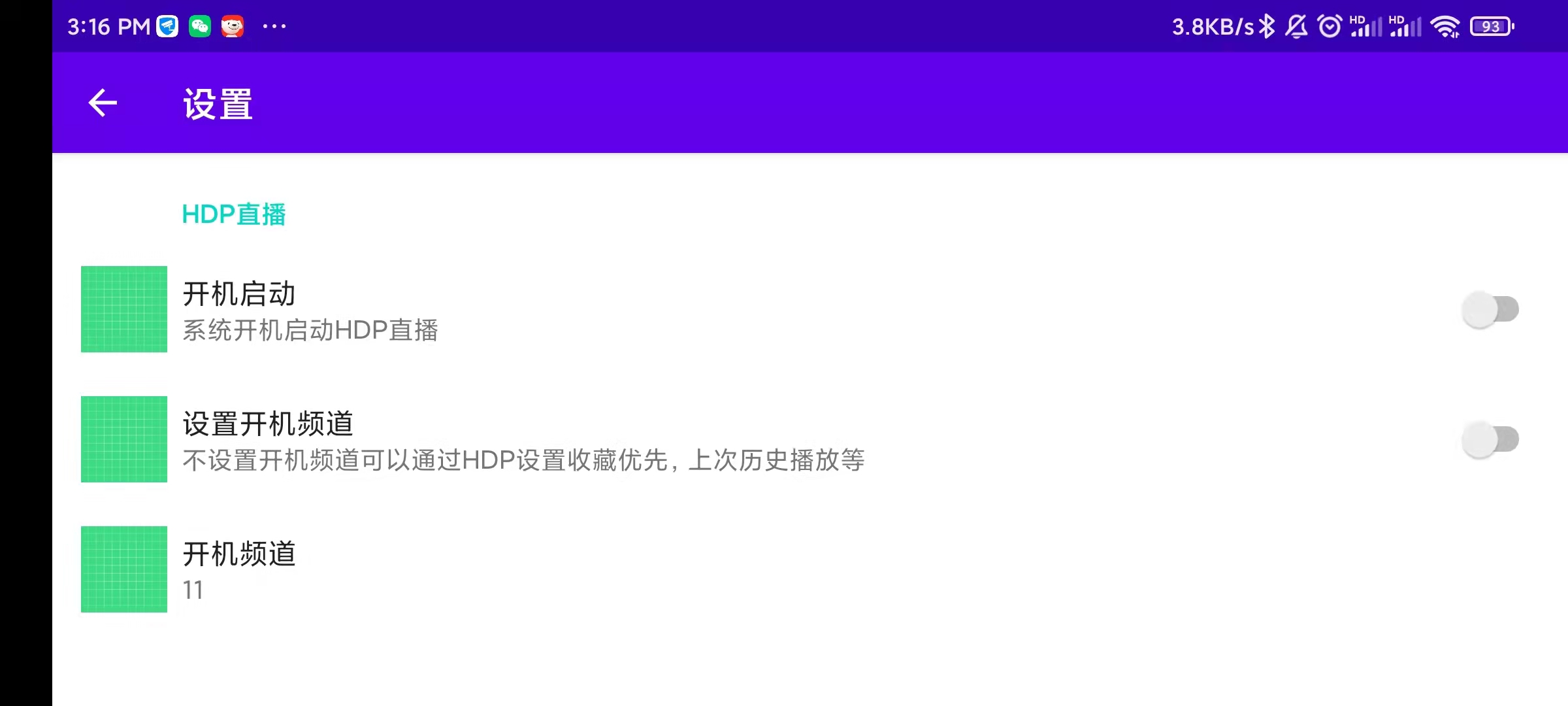

设置里面可以指定打开的HDP直播的频道

具体源代码可以参考下面。

https://gitee.com/aohanhongzhi/hdp-live-start

直接下载

https://gitee.com/aohanhongzhi/hdp-live-start/releases/1.1

卡刷

这个比较简单,只需要先刷入第三方修改的去校验recovery即可。采用的是基于同一局域网的adb debug模式刷入recovery。

recovery百度网盘链接: https://pan.baidu.com/s/1F5oBPERIpAbWtivjd217Rg

提取码: xht2

1、把sw_product_check文件夹和固件包放∪盘里。
2、把∪盘插上盒子上会弹出设置界面选开发者选项打开USB调试,后盒子连上网络记下IP地址,再用免拆工具替换rec,替换时选2

3、替完成功后选设置里的系统升级,等待升级完成就OK了。

芯片选择2,千万不要刷错了recovery,否则只能线刷复活。

我自己修改与定制完成的ROM,开机直达指定频道。此外还修改了recovery,不需要每次刷机都要刷入recovery了,可以反复折腾了。

百度网盘链接: https://pan.baidu.com/s/1fbFVWsVy0KFewdg2Px2wbg

提取码: iqn3

线刷

虽然盒子的系统和手机都是Android的,但是盒子的构造与手机还是有很大区别的。因此需要在硬件上的进行修改。

首先需要购买TTL线板。

TTL线板

淘宝搜下就有了,长下面这个样子。 IMG_20211006_121310 _1_.jpg

这个板子,主要是设置好接线。

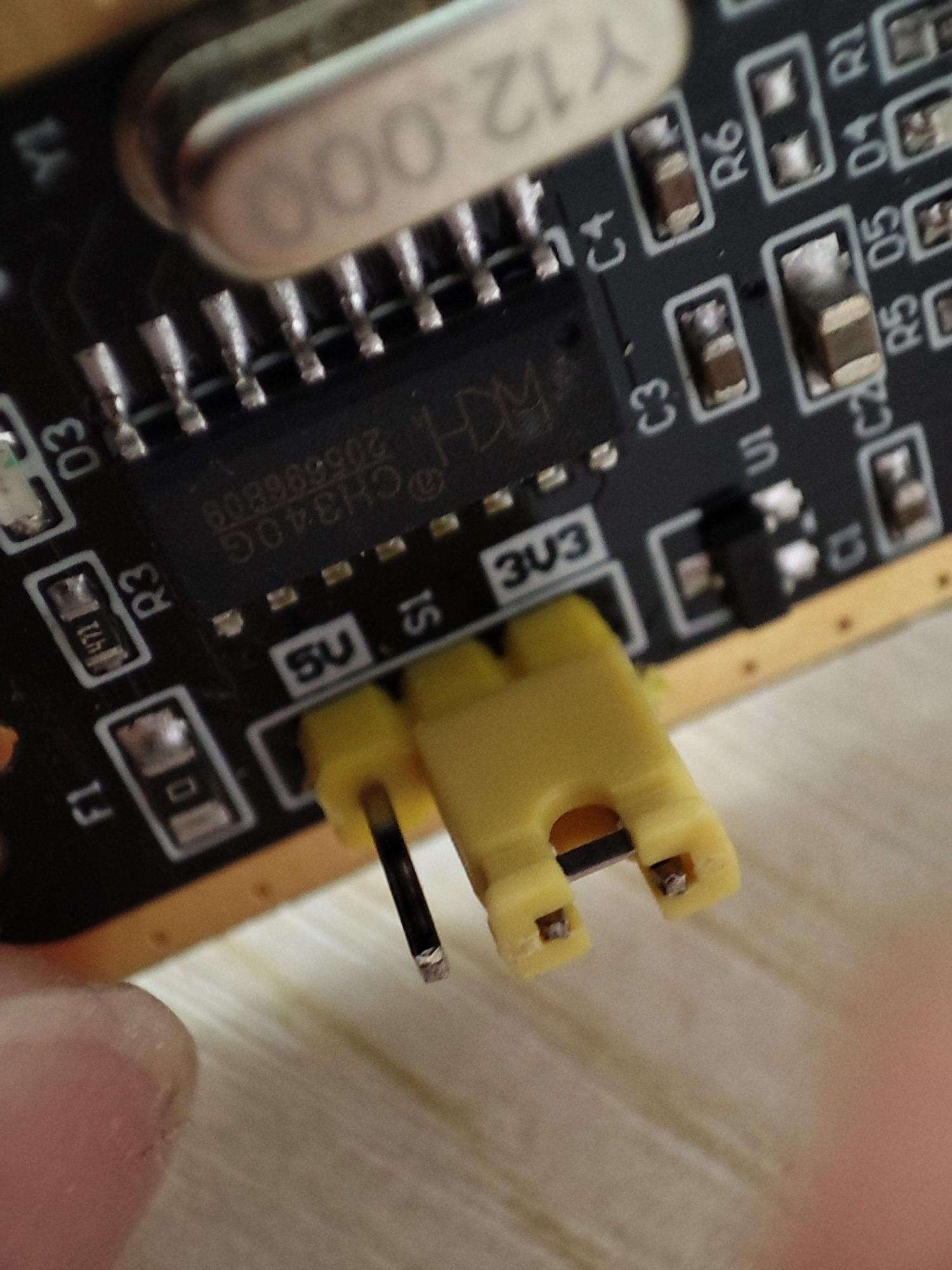

跳3V

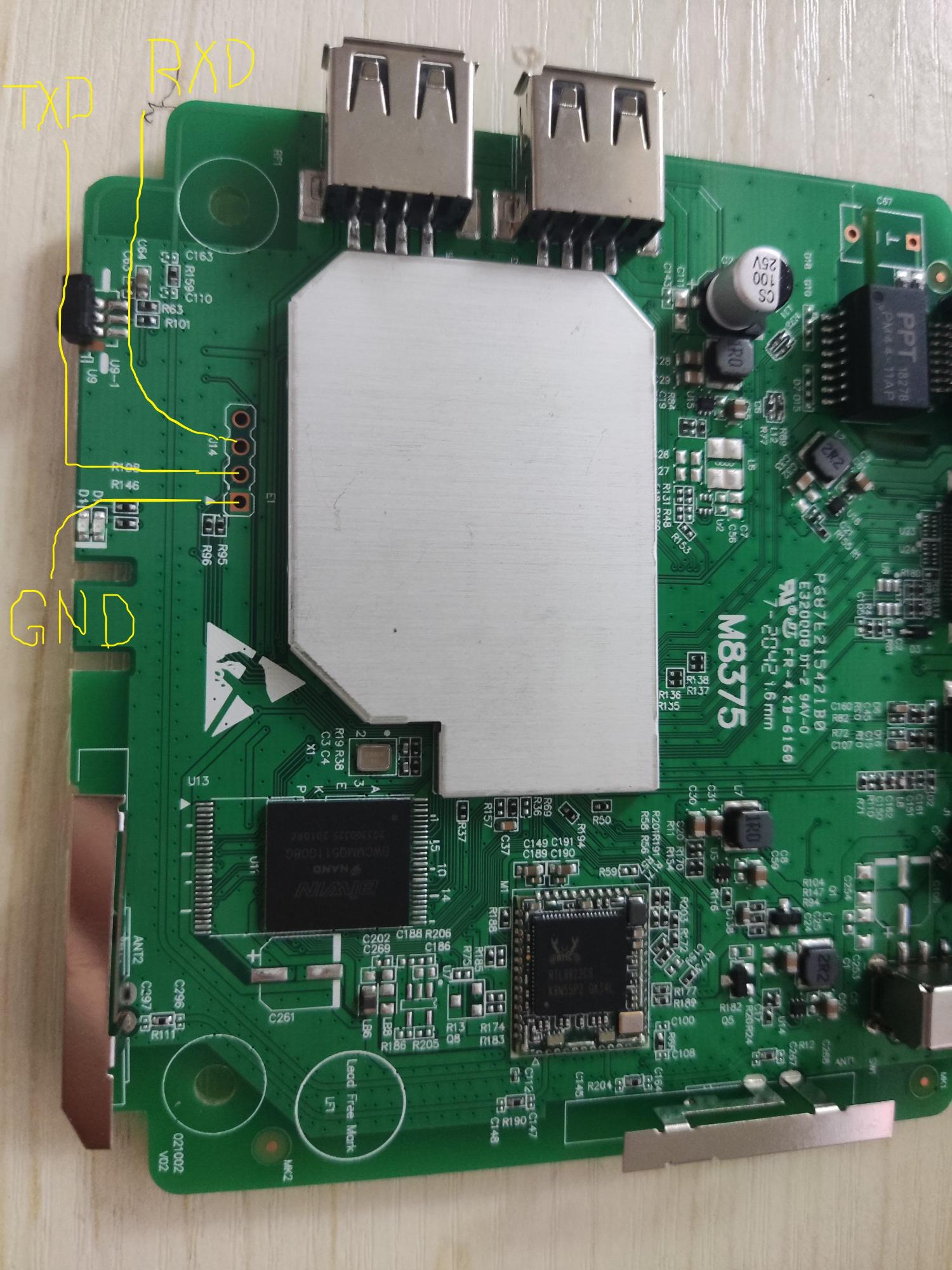

接3根线

需要电烙铁,焊锡,松香等。

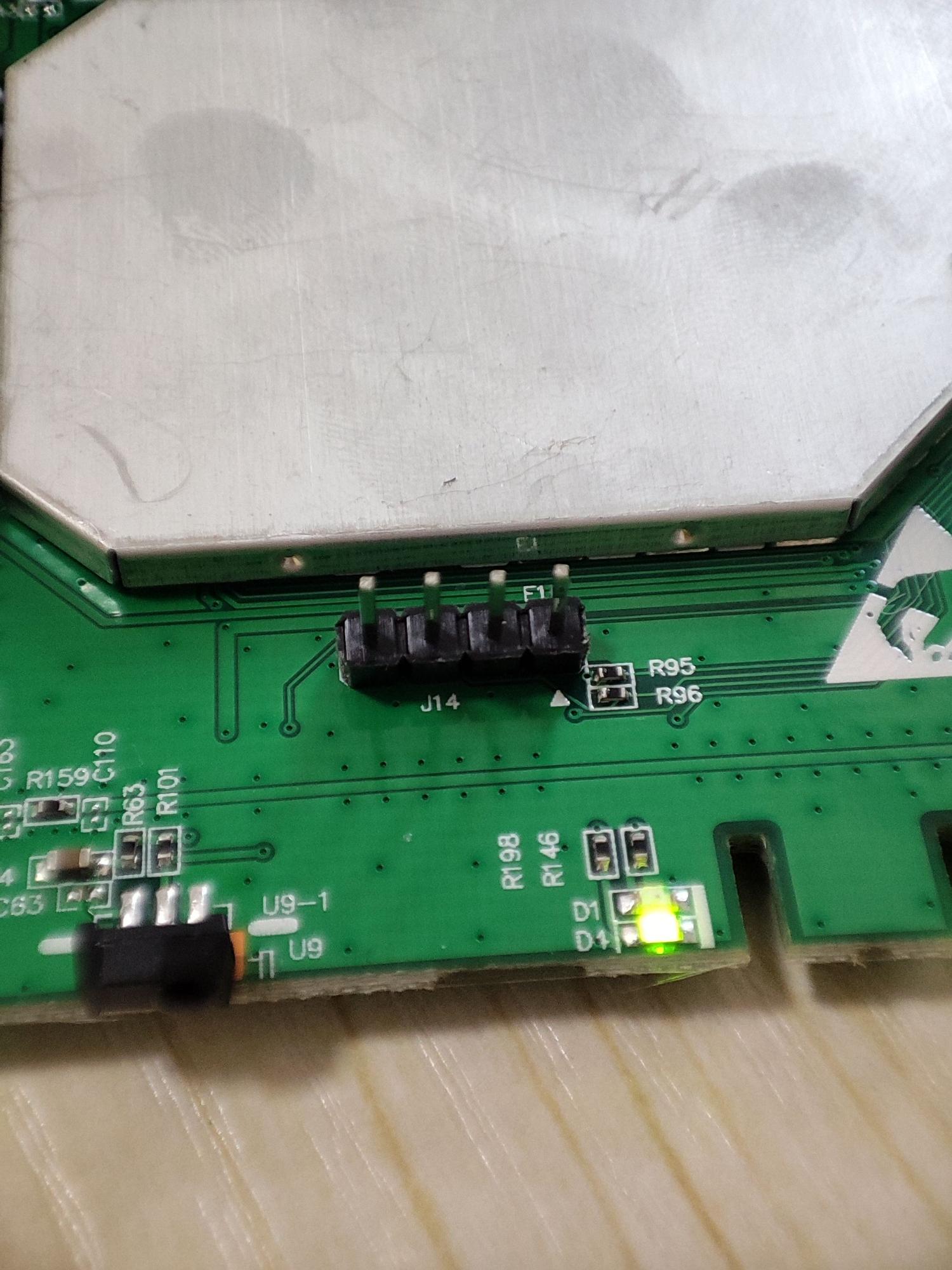

焊接完效果

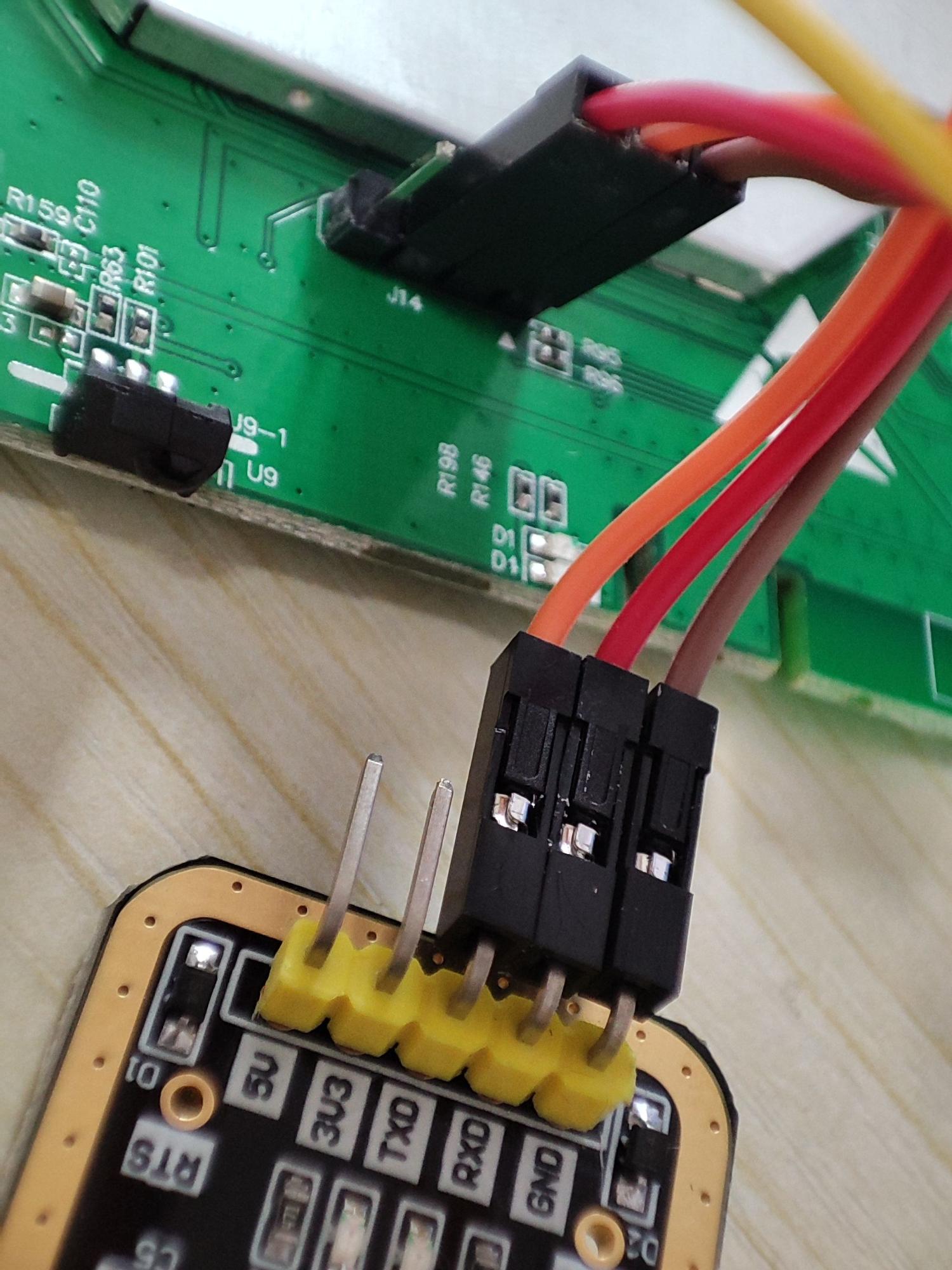

插线

然后把就可以线刷了。

注意一点,先把盒子的物理开关,弄成关,然后再把盒子插上电。

软件操作

用RJ45网线连接上和电脑的同一路由器,TTL的USB接口插在电脑上。

安装驱动程序

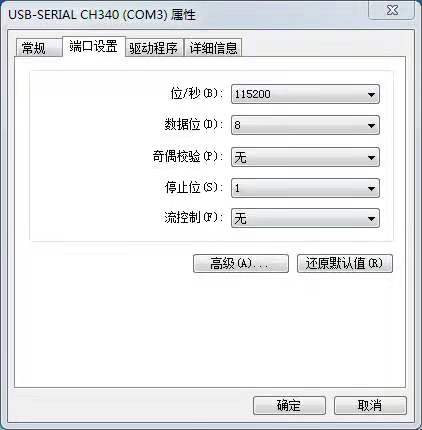

在windows的设备管理器,修改端口配置,设置成115200

打开HiTool。

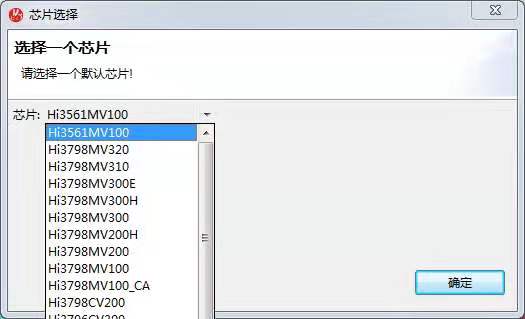

选择300E

选择烧写eMMC

浏览线刷包的eMMC分区表文件

点击 烧写 ,然后再按盒子的 开机 物理开关

刷机时遇到问题,可能时因为没有正确的操作,一定要点击了 烧写 之后才能按下盒子的开关

线刷工具和刷机包百度网盘链接: https://pan.baidu.com/s/1fbFVWsVy0KFewdg2Px2wbg

提取码: iqn3

总结

搞定后的电视成品就是开机就能 直接打开CCTV-11或者启动指定的频道了,不需要额外的遥控器操作,再也不怕不会操作了。整个配件在淘宝或者闲鱼上面整一套估计不会超过300元。播放的视频也是非常清晰,相对于有线来说,真的非常不错了。非常适合家里的老人观看。
