一口气搞懂「Flink Metrics」监控指标和性能优化,全靠这33张图和7千字(建议收藏)

前言

大家好,我是土哥。

最近在公司做 Flink 推理任务的性能测试,要对 job 的全链路吞吐全链路时延吞吐时延指标进行监控和调优,其中要使用 Flink Metrics 对指标进行监控。

接下来这篇文章,干货满满,我将带领读者全面了解 Flink Metrics 指标监控,并通过实战案例,对全链路吞吐全链路时延吞吐时延的指标进行性能优化,彻底掌握 Flink Metrics 性能调优的方法和 Metrics 的使用。大纲目录如下:

文章PDF版本和所需软件全部上传公众号:3分钟秒懂大数据,在后台回复:08,获取安装包。

1 Flink Metrics 简介

Flink Metrics 是 Flink 集群运行中的各项指标,包含机器系统指标,比如:CPU、内存、线程、JVM、网络、IO、GC 以及任务运行组件(JM、TM、Slot、作业、算子)等相关指标。

Flink Metrics 包含两大作用:

  1. 实时采集监控数据。在 Flink 的 UI 界面上,用户可以看到自己提交的任务状态、时延、监控信息等等。
  2. 对外提供数据收集接口。用户可以将整个 Flink 集群的监控数据主动上报至第三方监控系统,如:prometheus、grafana 等,下面会介绍。

1.1 Flink Metric Types

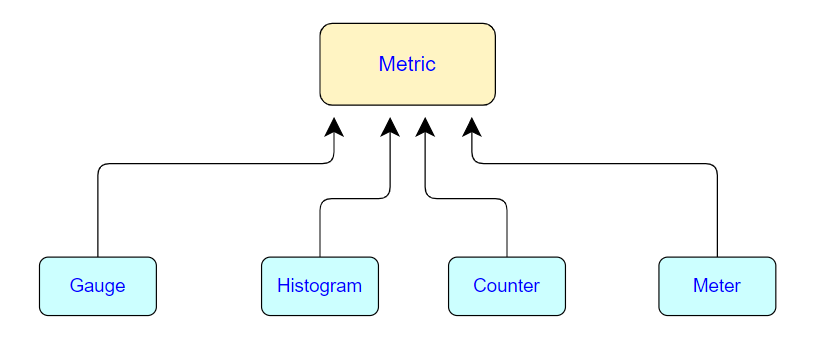

Flink 一共提供了四种监控指标:分别为 Counter、Gauge、Histogram、Meter。

1. Count 计数器

统计一个 指标的总量。写过 MapReduce 的开发人员就应该很熟悉 Counter,其实含义都是一样的,就是对一个计数器进行累加,即对于多条数据和多兆数据一直往上加的过程。其中 Flink 算子的接收记录总数 (numRecordsIn) 和发送记录总数 (numRecordsOut) 属于 Counter 类型。

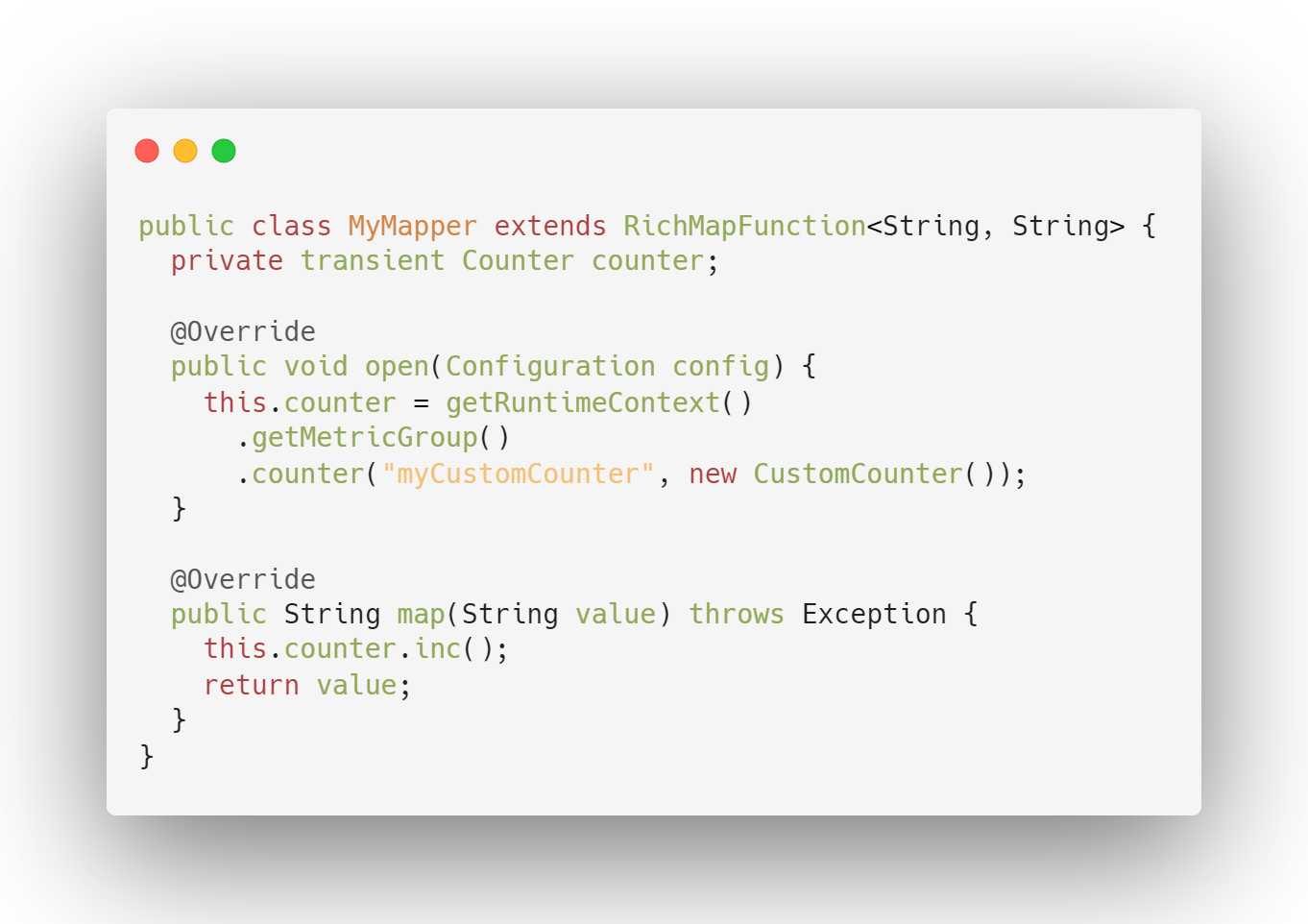

使用方式:可以通过调用 counter(String name)来创建和注册 MetricGroup

2. Gauge 指标瞬时值

Gauge 是最简单的 Metrics ,它反映一个指标的瞬时值。比如要看现在 TaskManager 的 JVM heap 内存用了多少,就可以每次实时的暴露一个 Gauge,Gauge 当前的值就是 heap 使用的量。

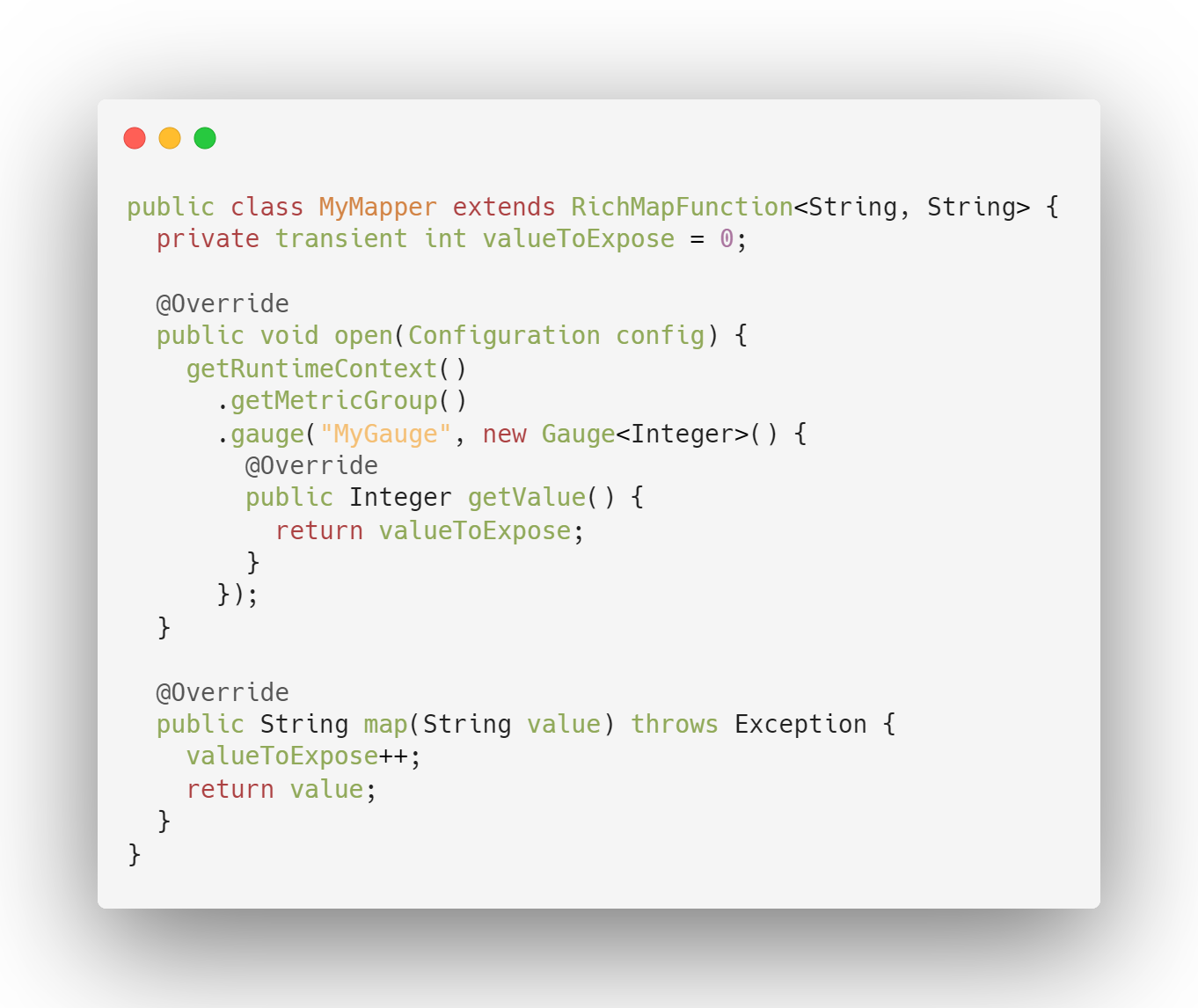

使用前首先创建一个实现 org.apache.flink.metrics.Gauge 接口的类。返回值的类型没有限制。您可以通过在 MetricGroup 上调用 gauge

3. Meter 平均值

用来记录一个指标在某个时间段内的平均值。Flink 中的指标有 Task 算子中的 numRecordsInPerSecond,记录此 Task 或者算子每秒接收的记录数。

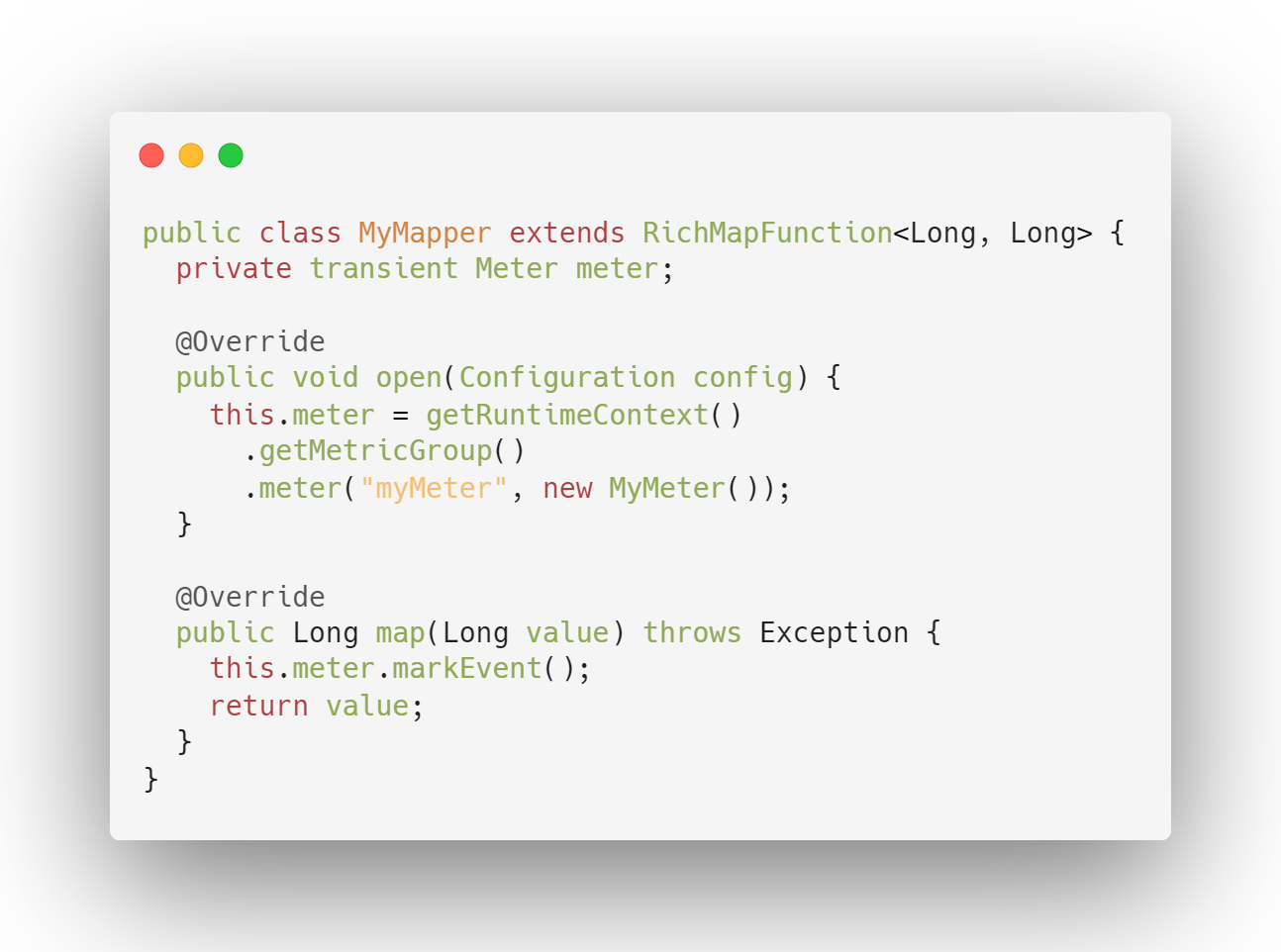

使用方式:通过 markEvent() 方法注册事件的发生。通过markEvent(long n) 方法注册同时发生的多个事件。

4. Histogram 直方图

Histogram 用于统计一些数据的分布,比如说 Quantile、Mean、StdDev、Max、Min 等,其中最重要一个是统计算子的延迟。此项指标会记录数据处理的延迟信息,对任务监控起到很重要的作用。

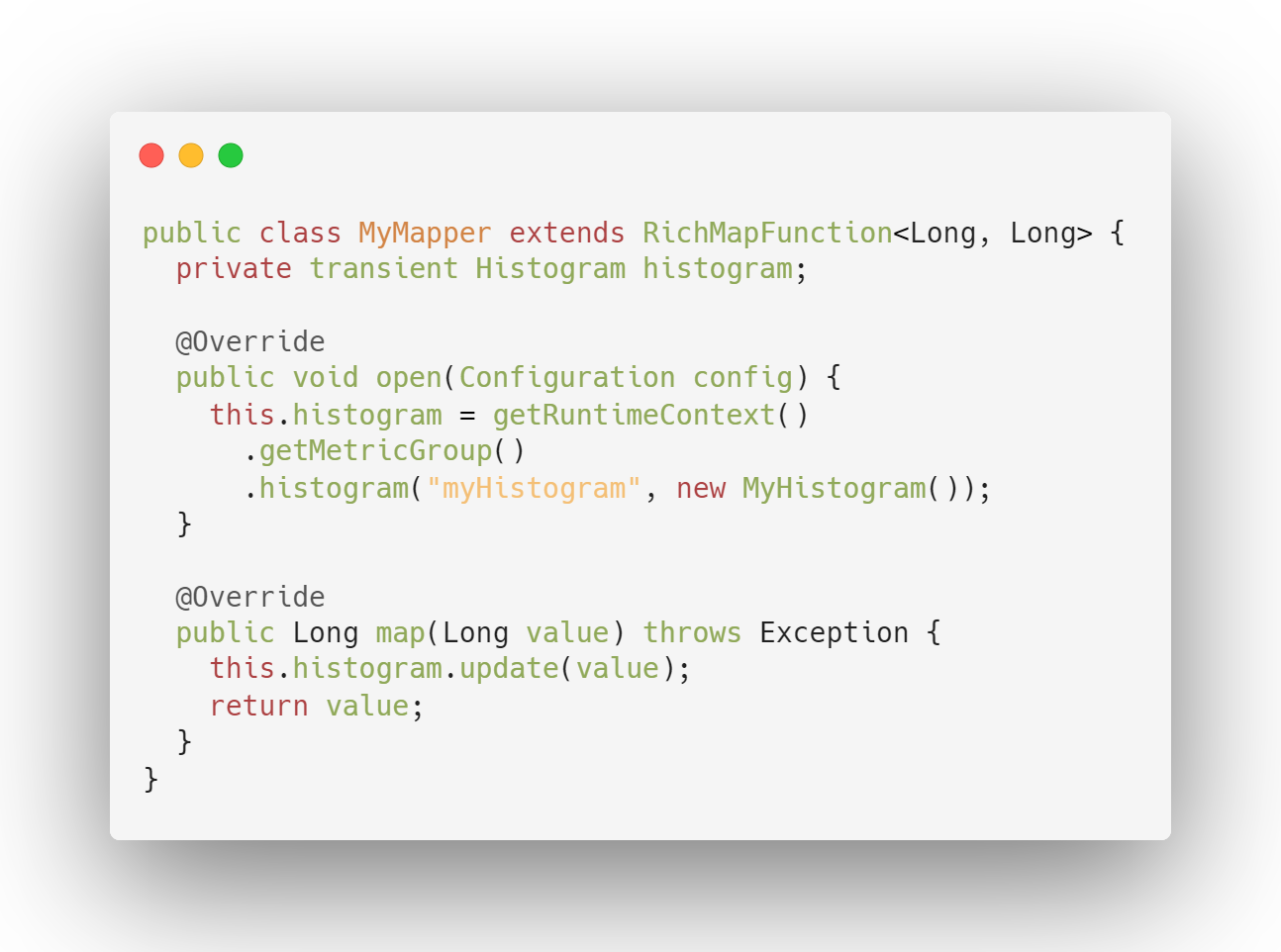

使用方式:通过调用 histogram(String name, Histogram histogram) 来注册一个 MetricGroup

1.2 Scope

Flink 的指标体系按树形结构划分,域相当于树上的顶点分支,表示指标大的分类。每个指标都会分配一个标识符,该标识符将基于 3 个组件进行汇报:

  1. 注册指标时用户提供的名称;
  2. 可选的用户自定义域;
  3. 系统提供的域。

例如,如果 A.B 是系统域,C.D 是用户域,E 是名称,那么指标的标识符将是 A.B.C.D.E. 你可以通过设置 conf/flink-conf.yam 里面的 metrics.scope.delimiter 参数来配置标识符的分隔符(默认“.”)

举例说明:以算子的指标组结构为例,其默认为:

 <host>.taskmanager.<tm_id>.<job_name>.<operator_name>.<subtask_index>

算子的输入记录数指标为:

hlinkui.taskmanager.1234.wordcount.flatmap.0.numRecordsIn

1.3 Metrics 运行机制

在生产环境下,为保证对Flink集群和作业的运行状态进行监控,Flink 提供两种集成方式:

1.3.1 主动方式 MetricReport

Flink Metrics 通过在 conf/flink-conf.yaml 中配置一个或者一些 reporters,将指标暴露给一个外部系统.这些 reporters 将在每个 job 和 task manager 启动时被实例化。

1.3.2 被动方式 RestAPI

通过提供 Rest 接口,被动接收外部系统调用,可以返回集群、组件、作业、Task、算子的状态。Rest API 实现类是 WebMonitorEndpoint

2 Flink Metrics 监控系统搭建

Flink 主动方式共提供了 8 种 Report。

我们使用 PrometheusPushGatewayReporter 方式 通过 prometheus + pushgateway + grafana 组件搭建 Flink On Yarn 可视化监控。

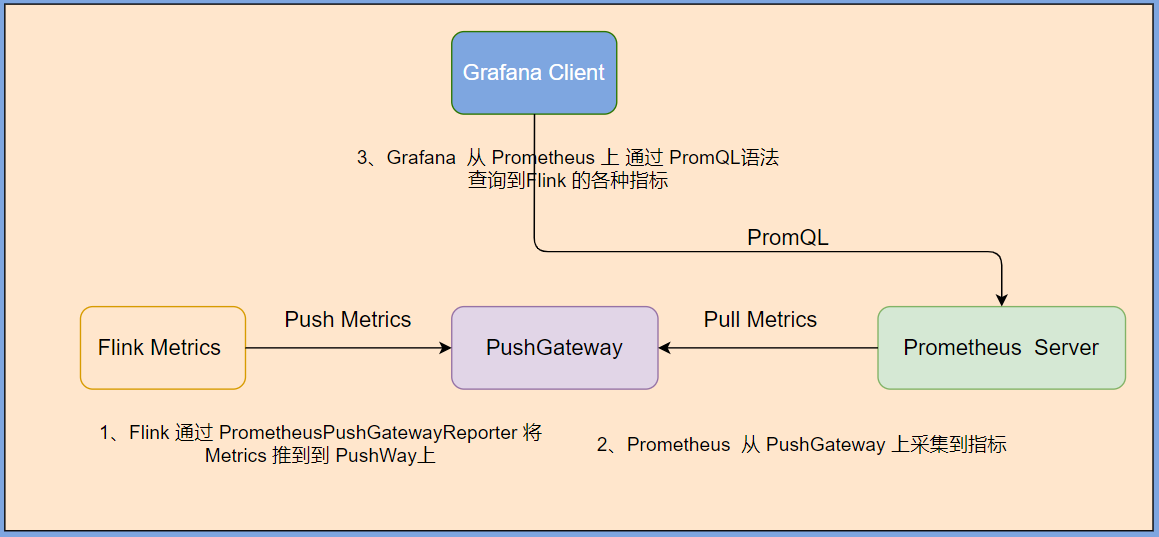

当 用户 使用 Flink 通过 session 模式向 yarn 集群提交一个 job 后,Flink 会通过 PrometheusPushGatewayReporter 将 metrics push 到 pushgateway 的 9091 端口上,然后使用外部系统 prometheus 从 pushgateway 进行 pull 操作,将指标采集过来,通过 Grafana可视化工具展示出来。 原理图如下:

首先,我们先在 Flink On Yarn 集群中提交一个 Job 任务,让其运行起来,然后执行下面的操作。

2.1 配置 Reporter

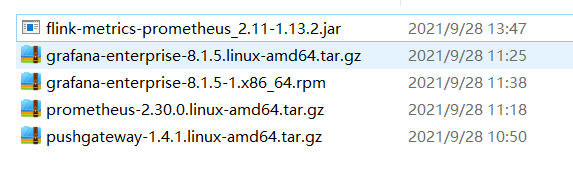

下面所有工具、jar 包已经全部下载好,需要的朋友在公众号后台回复:02,可以全部获取到

2.1.1 导包

将 flink-metrics-prometheus_2.11-1.13.2.jar 包导入 flink-1.13.2/bin 目录下

2.1.2 配置 Reporter

选取 PrometheusPushGatewayReporter 方式,通过在官网查询 Flink 1.13.2 Metrics 的配置后,在 flink-conf.yaml 设置,配置如下:

metrics.reporter.promgateway.classorg.apache.flink.metrics.prometheus.PrometheusPushGatewayReporter

metrics.reporter.promgateway.host: 192.168.244.129
metrics.reporter.promgateway.port: 9091
metrics.reporter.promgateway.jobNamemyJob
metrics.reporter.promgateway.randomJobNameSuffixtrue
metrics.reporter.promgateway.deleteOnShutdownfalse
metrics.reporter.promgateway.groupingKeyk1
=v1;k2=v2
metrics.reporter.promgateway.interval: 60 SECONDS

2.2 部署 pushgateway

Pushgateway 是一个独立的服务,Pushgateway 位于应用程序发送指标和 Prometheus 服务器之间。

Pushgateway 接收指标,然后将其作为目标被 Prometheus 服务器拉取。可以将其看作代理服务,或者与 blackbox exporter 的行为相反,它接收度量,而不是探测它们。

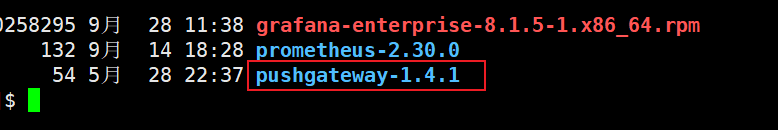

2.2.1 解压 pushgateway

2.2.2. 启动 pushgateway

进入到 pushgateway-1.4.1 目录下

./pushgateway &

查看是否在后台启动成功

ps aux|grep pushgateway

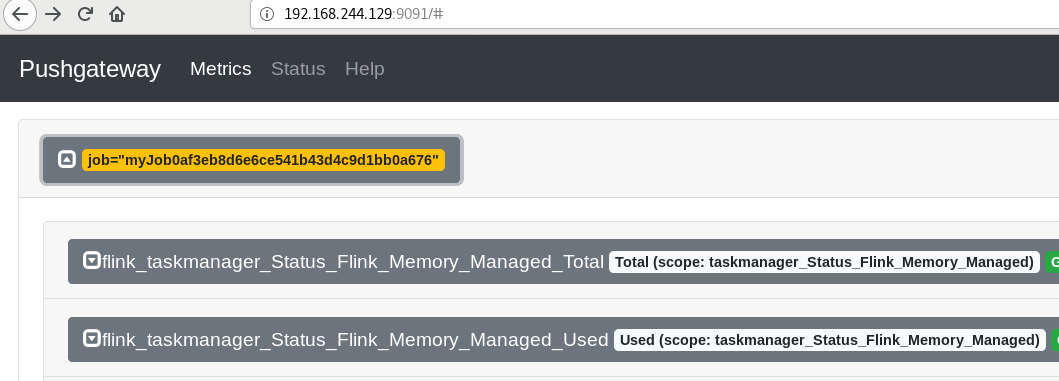

2.2.3. 登录 pushgateway webui

2.3 部署 prometheus

Prometheus(普罗米修斯)是一个最初在 SoundCloud 上构建的监控系统。自 2012 年成为社区开源项目,拥有非常活跃的开发人员和用户社区。为强调开源及独立维护,Prometheus 于 2016 年加入云原生云计算基金会(CNCF),成为继Kubernetes 之后的第二个托管项目。

2.3.1 解压prometheus-2.30.0

2.3.2 编写配置文件

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['192.168.244.129:9090']
        labels:
          instance: 'prometheus'
  - job_name: 'pushgateway'
    static_configs:
      - targets: ['192.168.244.129:9091']
        labels:
          instance: 'pushgateway'

2.3.3 启动prometheus

./prometheus --config.file=prometheus.yml &

启动完后,可以通过 ps 查看一下端口

ps aux|grep prometheus

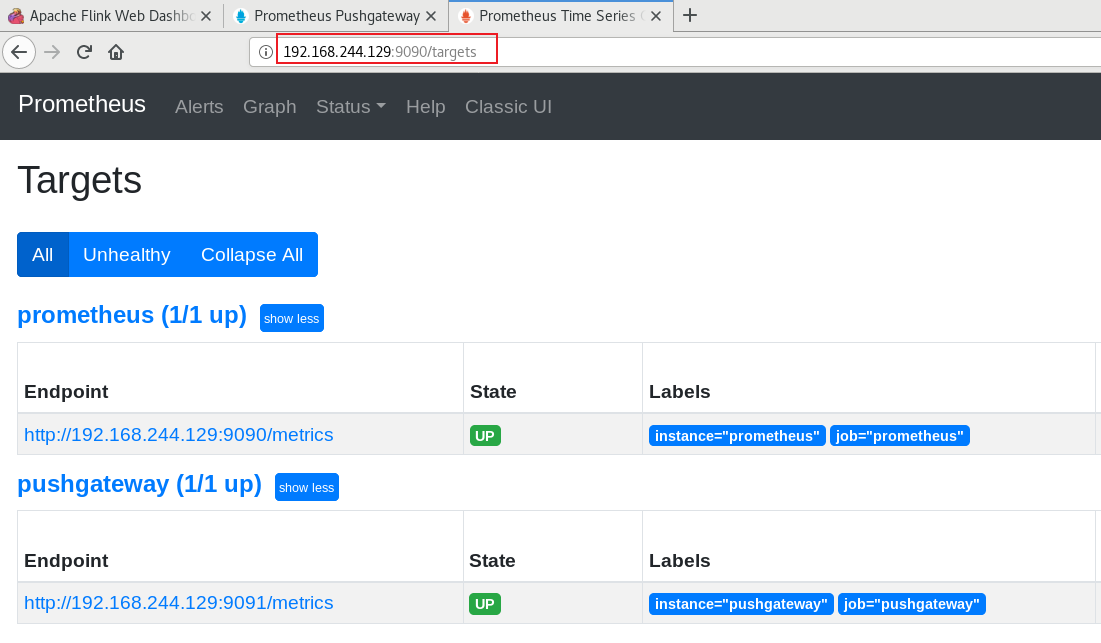

2.3.4 登录prometheus webui

2.4 部署 grafana

Grafana 是一个跨平台的开源的度量分析和可视化工具,可以通过将采集的数据查询然后可视化的展示,并及时通知。它主要有以下六大特点:

1、展示方式:快速灵活的客户端图表,面板插件有许多不同方式的可视化指标和日志,官方库中具有丰富的仪表盘插件,比如热图、折线图、图表等多种展示方式;

2、数据源:Graphite,InfluxDB,OpenTSDB,Prometheus,Elasticsearch,CloudWatch 和 KairosDB 等;

3、通知提醒:以可视方式定义最重要指标的警报规则,Grafana将不断计算并发送通知,在数据达到阈值时通过 Slack、PagerDuty 等获得通知;

4、混合展示:在同一图表中混合使用不同的数据源,可以基于每个查询指定数据源,甚至自定义数据源;

5、注释:使用来自不同数据源的丰富事件注释图表,将鼠标悬停在事件上会显示完整的事件元数据和标记;

6、过滤器:Ad-hoc 过滤器允许动态创建新的键/值过滤器,这些过滤器会自动应用于使用该数据源的所有查询。

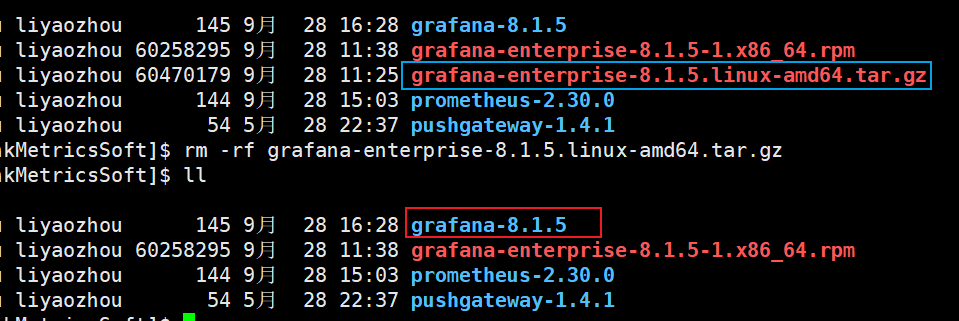

2.4.1 解压grafana-8.1.5

2.4.2 启动grafana-8.1.5

./bin/grafana-server web &

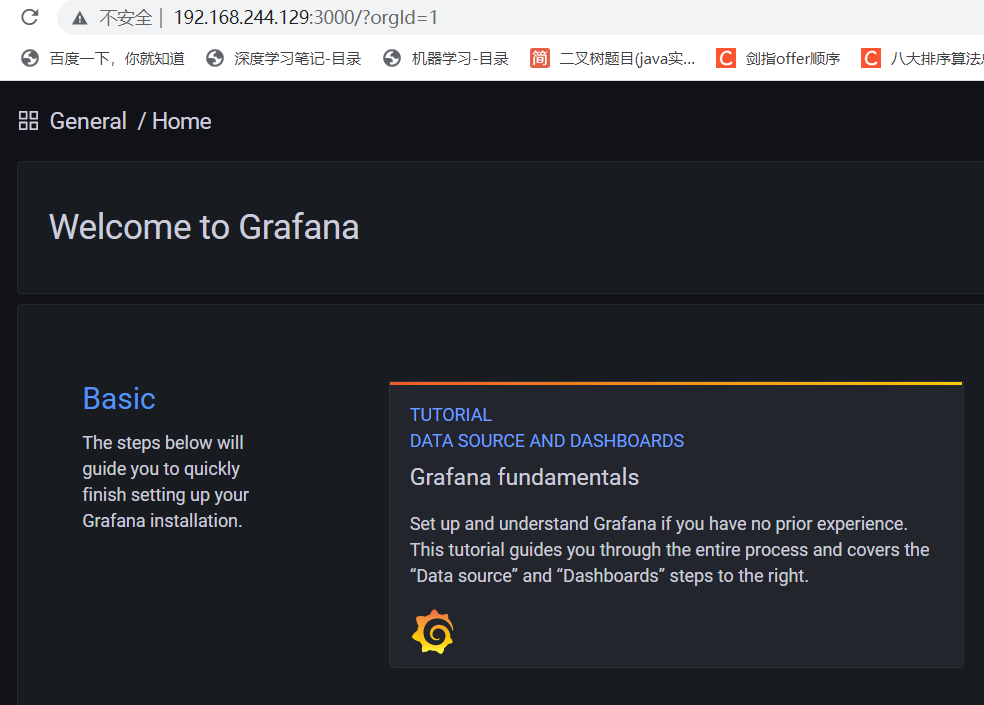

2.4.3 登录 grafana

登录用户名和密码都是 admin

grafana 配置中文教程

https://grafana.com/docs/grafana/latest/datasources/prometheus/

2.4.4 配置数据源、创建系统负载监控

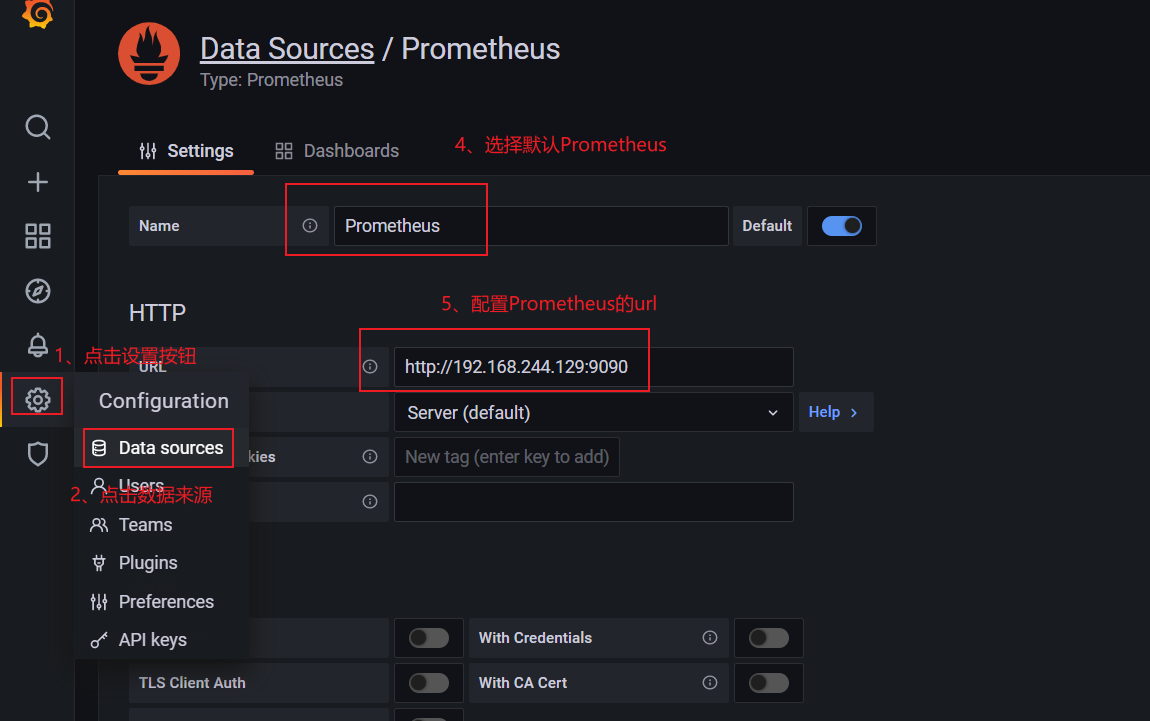

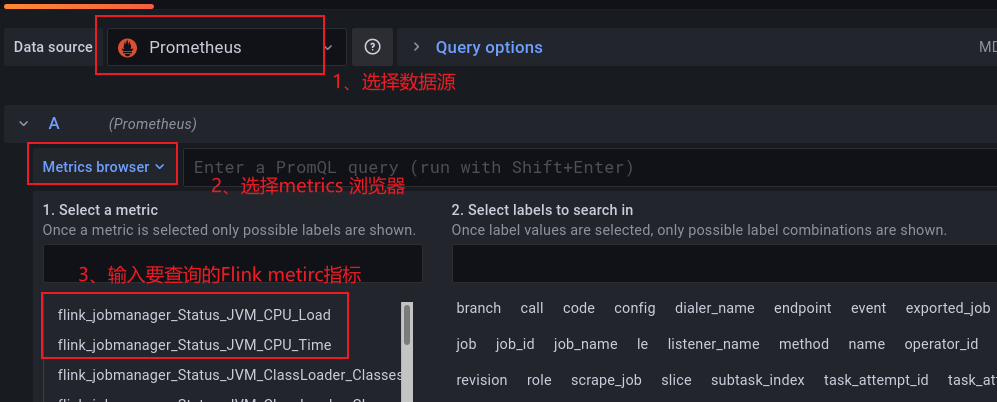

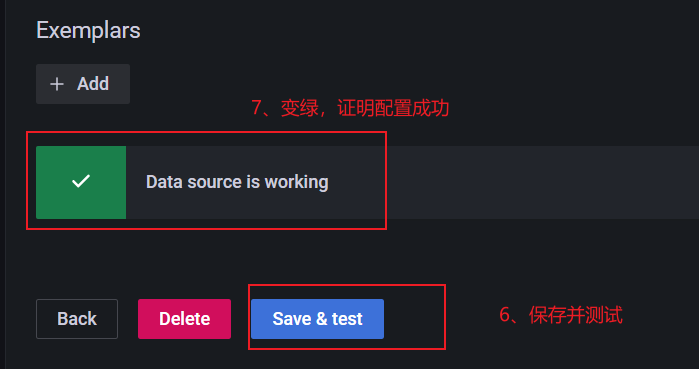

要访问 Prometheus 设置,请将鼠标悬停在配置(齿轮)图标上,然后单击数据源,然后单击 Prometheus 数据源,根据下图进行操作。

操作完成后,点击进行验证。

2.4.5 添加仪表盘

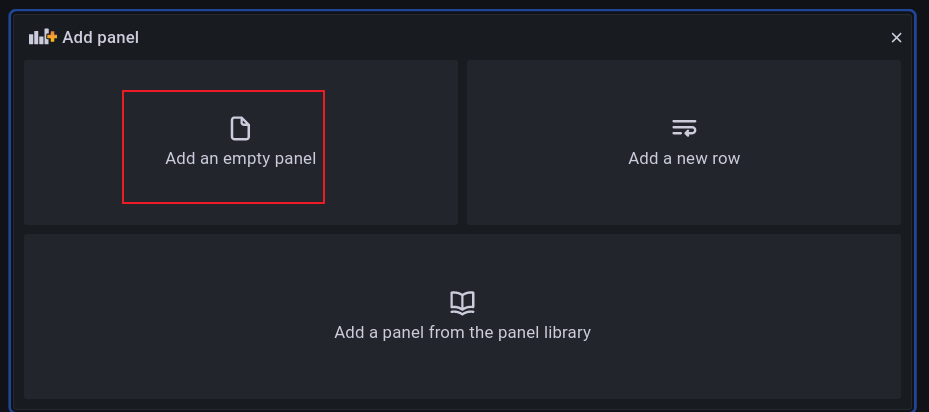

点击最左侧 + 号,选择 DashBoard,选择新建一个 pannel

至此,Flink 的 metrics 的指标展示在 Grafana 中了

flink 指标对应的指标名比较长,可以在 Legend 中配置显示内容,在{{key}} 将 key 换成对应需要展示的字段即可,如: {{job_name}},{{operator_name}}

3 指标性能测试

上述监控系统搭建好了之后,我们可以进行性能指标监控了。现在以一个实战案例进行介绍:

3.1 业务场景介绍

金融风控场景

3.1.1 业务需求:

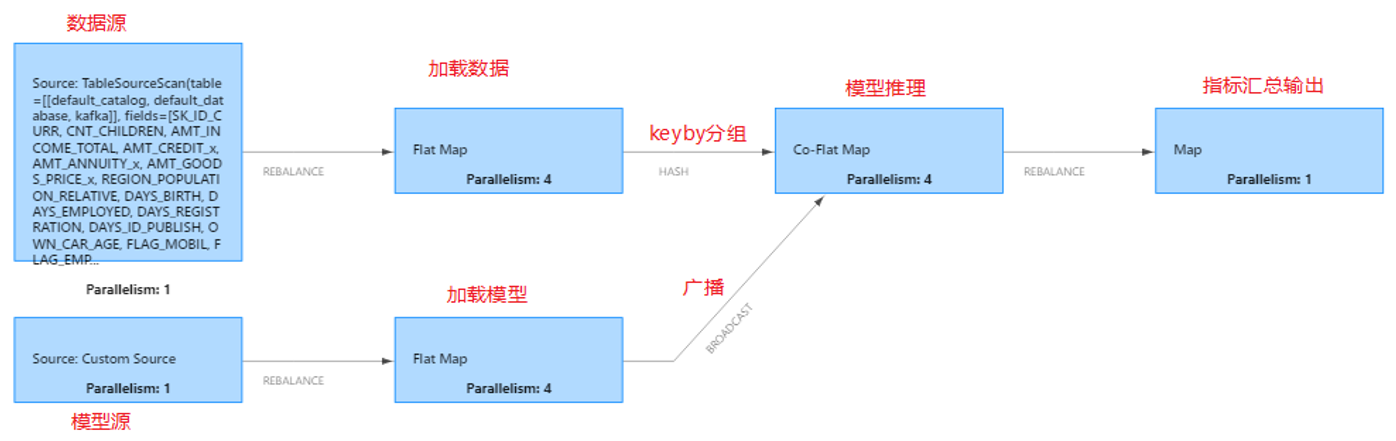

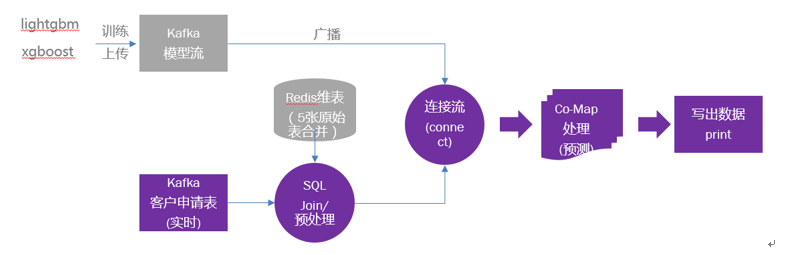

Flink Source 从 data kafka topic 中读取推理数据,通过 sql 预处理成模型推理要求的数据格式,在进行 keyBy 分组后流入下游 connect 算子,与模型 connect 后进入 Co-FlatMap 算子再进行推理,原理图如下:

3.1.2 业务要求

根据模型的复杂程度,要求推理时延到达 20ms 以内,全链路耗时 50ms 以内, 吞吐量达到每秒 1.2w 条以上。

3.1.3 业务数据

推理数据:3000w,推理字段 495 个,机器学习 Xgboost 模型字段:495,

3.2 指标解析

由于性能测试要求全链路耗时 50ms 以内,应该使用 Flink Metrics 的 Latency Marker 进行计算

3.2.1 全链路时延计算方式

全链路时延指的是一条推理数据进入 source 算子到数据预处理算子直到最后一个算子输出结果的耗时,即处理一条数据需要多长时间,包含算子内处理逻辑时间,算子间数据传递时间,缓冲区内等待时间

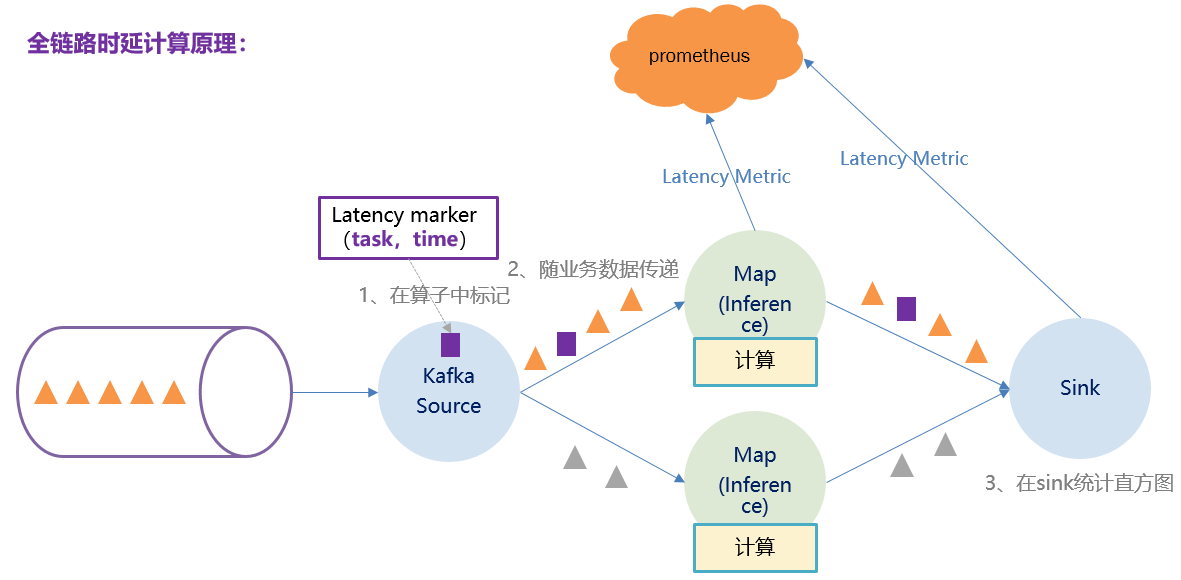

全链路时延要使用 latency metric 计算。latency metric 是由 source 算子根据当前本地时间生成的一个 marker ,并不参与各个算子的逻辑计算,仅仅跟着数据往下游算子流动,每到达一个算子则算出当前本地时间戳并与 source 生成的时间戳相减,得到 source 算子到当前算子的耗时,当到达 sink 算子或者说最后一个算子时,算出当前本地时间戳与 source 算子生成的时间戳相减,即得到全链路时延。原理图如下:

由于使用到 Lateny marker,所有需要在 flink-conf.yaml 配置参数

latency.metrics.interval

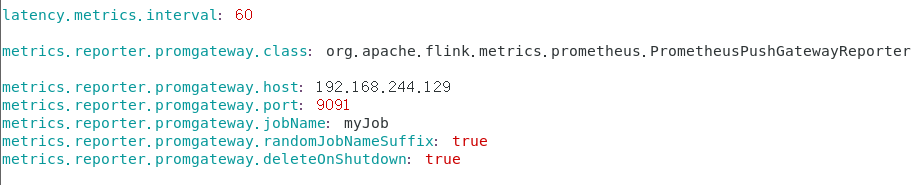

系统配置截图如下:

3.2.2 全链路吞吐计算方式

全链路吞吐 = 单位时间处理数据数量 / 单位时间

3.3 提交任务到Flink on Yarn集群

**3.3.1 直接提交 Job **

# -m jobmanager 的地址
# -yjm 1024 指定 jobmanager 的内存信息
# -ytm 1024 指定 taskmanager 的内存信息
bin/flink run \
-t yarn-per-job -yjm 4096 -ytm  8800 -s 96  \
--detached  -c com.threeknowbigdata.datastream.XgboostModelPrediction \
examples/batch/WordCount.jar  \

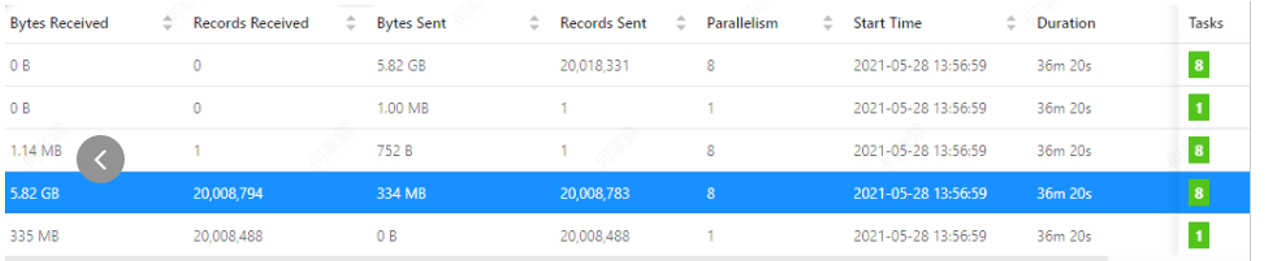

提交完成后,我们通过 Flink WEBUI 可以看到 job 运行的任务结果如下:

因为推理模型只是一个 model,存在状态中,所以全链路吞吐考虑的是每秒有多少条推理数据进入 source 算子到倒数第二个算子(最后一个算子只是指标汇总)流出,这个条数就是全链路吞吐。

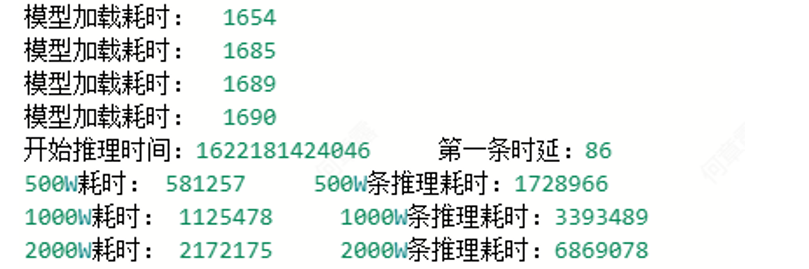

可以看到在处理 2000W 条数据时,代码直接统计输出的数值和 flink webUI 的统计数值基本一致,所以统计数值是可信的

Flink WEBUI 跑的结果数据

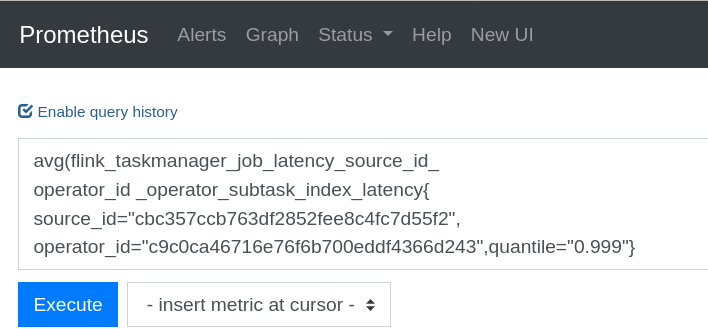

打开 Prometheus 在对话框输入全链路时延计算公式

计算公式:
avg(flink_taskmanager_job_latency_source_id_
operator_id _operator_subtask_index_latency{
source_id="cbc357ccb763df2852fee8c4fc7d55f2",
operator_id="c9c0ca46716e76f6b700eddf4366d243",quantile="0.999"})

3.4 优化前性能分析

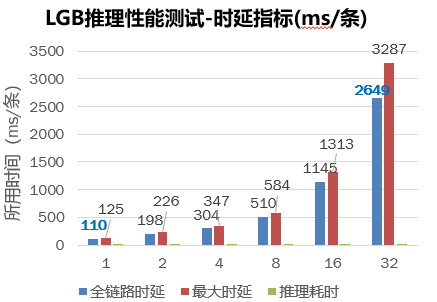

在将任务提交到集群后,经过全链路时延计算公式、吞吐时延计算公式,最后得到优化前的结果 时延指标统计图如下:

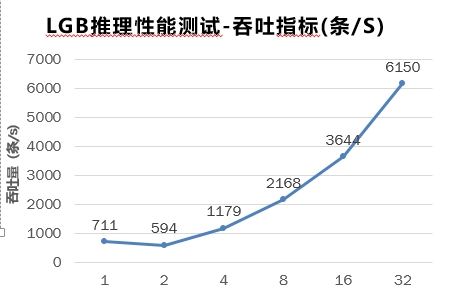

吞吐指标统计图如下:

通过本次测试完后,从图中可以发现:

时延指标:加并行度,吞吐量也跟随高,但是全链路时延大幅增长( 1并行至32并行,时延从 110ms 增加至 3287ms )

这远远没有达到要求的结果。

3.5 问题分析

通过 Prometheus分析后,结果如下

3.5.1 并行度问题

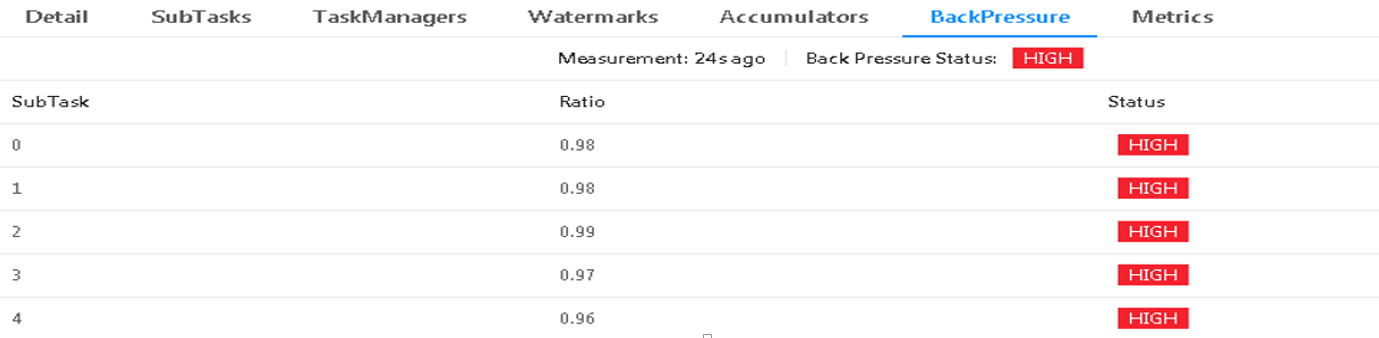

  1. 反压现象:在 Flink WEB-UI 上,可以看到应用存在着非常严重的反压,这说明链路中存在较为耗时的算子,阻塞了整个链路;
  2. 数据处理慢于拉取数据:数据源消费数据的速度,大于下游数据处理速度;
  3. 增加计算并行度:所以在接下来的测试中会调大推理算子并行度,相当于提高下游数据处理能力;

3.5.2 Buffer 超时问题

  1. Flink 虽是纯流式框架,但默认开启了缓存机制(上游累积部分数据再发送到下游);
  2. 缓存机制可以提高应用的吞吐量,但是也增大了时延
  3. 推理场景:为获取最好的时延指标,第二轮测试超时时间置 0,记录吞吐量;

3.5.3 Buffer 数量问题

同上,Flink 中的 Buffer 数量是可以配置的;

  1. Buffer 数量越多,能缓存的数据也就越多
  2. 推理场景:为获取最好的时延指标,第二轮测试:减小 Flink 的 Buffer 数量来优化时延指标;

3.5.4 调优参数配置

  1. SOURCE 与 COFLATMAP 的并行度按照 1:12 配置;
  2. Buffer 超时时间配置为 0ms (默认100ms);
//在代码中设置

senv.setBufferTimeout(0);
  1. Buffer 数量的配置如下:

修改flink-conf.yaml

memory.buffers-per-channel: 2
memory.float-buffers-per-gate: 2
memory.max-buffers-per-channel: 2

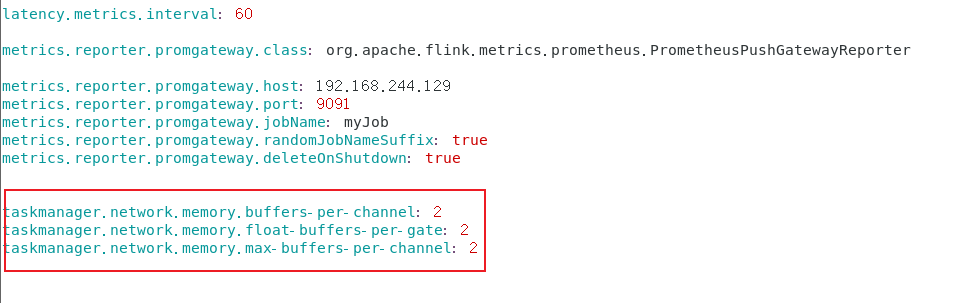

配置截图如下:

3.6 优化后性能分析

经过修改配置后,将任务再次提交到集群后,经过全链路时延计算公式、吞吐时延计算公式,最后得到优化后的结果

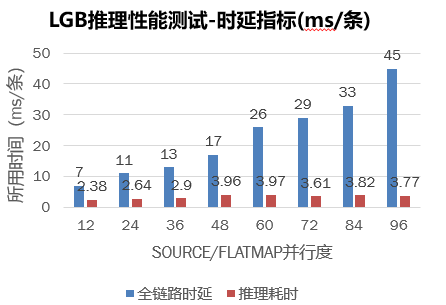

时延指标统计图如下:

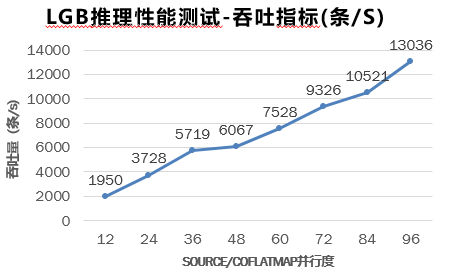

吞吐指标统计图如下:

优化后 LGB 推理测试总结

时延指标:并行度提升,时延也会增加,但幅度很小(可接受)。实际上,在测试过程中存在一定反压,若调大 SOURCE 与 COFLATMAP 的并行度比例,全链路时延可进一步降低; 吞吐量指标:随着并行度的增加,吞吐量也随着提高,当并行度提高至 96 时,吞吐量可以达到 1.3W,此时的时延维持在 50ms 左右(比较稳定);

3.7 优化前后 LGB 分析总结

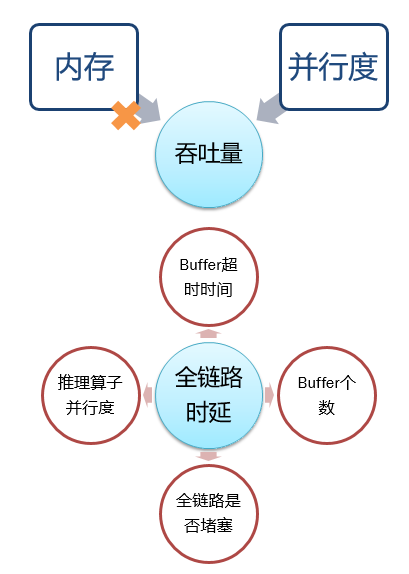

如下图所示:

3.7.1吞吐量---影响因素

内存:对吞吐和时延没什么影响并行度与吞吐成正相关

  1. 增大 kafka 分区,吞吐增加
  2. 增大 source、维表 source 并行度
  3. 增大 flatmap 推理并行度

3.7.2全链路时延---影响因素

  1. Buffer 超时越短、个数越少、时延越低
  2. 整个链路是否有算子堵塞(车道排队模型)
  3. 调大推理算子并行度,时延降低,吞吐升高(即增加了推理的处理能力)

本文原创作者:土哥、一名大数据算法工程师。 文章首发平台:微信公众号【3分钟秒懂大数据】
